Zapatas Caisson

1. INFORME
CONSTRUCCION DE EDIFICACIONES
PRESENTADO POR:
KAREN CORDERO RAMIREZ - 20142131273
STEFANY HERRERA GALINDO – 201551133855
MARIA CAMILA LIZCANO LAGUNA – 20151133030
LUIS ANGEL SERRANO GUZMAN – 201511
ANDRES GARCIA -
PRESENTADO A:
LUIS FERNEY TOVAR
UNIVERSIDAD SURCOLOMBIANA
CONSTRUCCION DE EDIFICACIONES
TECNOLOGIA EN OBRAS CIVILES
NEIVA
2017

2. INTRODUCCION
El proyecto tiene por objeto la definición y la identificación de los diferentes tipos
de sistemas constructivos llevados a cabo en los dos proyectos urbanísticos
visitados. Mediante este informe se definirá las características básicas, las
cimentaciones, explicación de las losas de entre pisos, el método de los
encofrados y la ordenación de dos edificaciones, con una retroalimentación
generada por el personal técnico de las obras del proyecto.
1. AREA DE ESTUDIO:
La práctica que se llevó a cabo se realizó dentro del perímetro de la ciudad
de Neiva en el barrio Canaima del sector de Neiva la Nueva perteneciente a
la comuna No. 6 – sur de la ciudad; zona donde se desarrollan los proyectos
urbanísticos “Edificio empresarial prohuila LTDA” y el “Proyecto de vivienda
multicentro – Unicentro”
2. OBJETIVOS
2.1 Objetivos a desarrollar en el proyecto urbanístico “EDIFICIO
EMPRESARIAL PROHUILA LTDA”, constructora Prohuila LTDA.
a) Identificar qué método o tipo de sistema constructivo es el llevado a
cabo por el proyecto urbanístico:
En el proyecto urbanístico
“EDIFICIO EMPRESARIAL
PROHUILA LTDA” el sistema
constructivo llevado a cabo es el
sistema aporticado tradicional. El
porticado o tradicional consiste en
el uso de columnas, losas y muros
divisorios en ladrillo.
El sistema porticado tiene la
ventaja al permitir ejecutar todas
las modificaciones que se quieran
al interior de la vivienda, ya que,
en estos muros, al no soportar
peso, tienen la posibilidad de
moverse. El sistema porticado
posee la versatilidad que se logra en los espacios y que implica el uso del
ladrillo. El sistema porticado por la utilización muros de ladrillo y ésto s ser
huecos y tener una especie de cámara de aire, el calor que trasmiten al
interior de la vivienda es mucho poco

3. b) Identificar específicamente el tipo o tipos de fundaciones empleadas
en éste proyecto urbanístico, que función cumplen y como se
pueden clasifican según su profundidad. Hacer una breve
explicación y definición de cada una de las sub-estructuras
empleadas con ayuda de una investigación bibliográfica
investigación bibliográfica debe condensarse en un resumen de al
menos dos hojas.
Entendemos por cimentación o fundación al conjunto de elementos
estructurales de una edificación cuya misión es transmitir sus cargas o
elementos apoyados en ella al suelo, distribuyéndolas de forma que no superen
su presión admisible ni produzcan cargas zonales, esto debido a que la
resistencia del suelo es, generalmente, menor que la de los pilares o muros que
soporta, el área de contacto entre el suelo y la cimentación debe ser
proporcionalmente más grande que los elementos soportados, excepto en
suelos rocosos muy coherentes. Los tipos de fundaciones utilizados fueron los
siguientes:
 Cimentación superficial o directa:
Son aquellas que se apoyan en las capas superficiales o poco profundas del
suelo, por tener éste suficiente capacidad portante o por tratarse de
construcciones de importancia secundaria y relativamente livianas. En este
tipo de cimentación, la carga se reparte en un plano de apoyo horizontal.
Entre ellas tenemos:
Zapatas:
En el proyecto urbanístico se utilizaron zapatas de la siguiente manera:
Primero la zapata continua con la zarpa perimetral (con viga continua
conectada con la zapata), después las zapatas aisladas y después se hizo
las vigas de cimentación.
 Zapatas aisladas:
Estas sirven de base de elementos
estructurales puntuales como son los
pilares; de modo que esta zapata amplía la
superficie de apoyo hasta lograr que el
suelo soporte sin problemas la carga que
le transmite. El término zapata aislada se
debe a que se usa para asentar un único
pilar, de ahí el nombre de aislada. Es el tipo de zapata más simple, aunque
cuando el momento flector en la base del pilar es excesivo no son
adecuadas y en su lugar deben emplearse zapatas combinadas o zapatas
corridas en las que se asienten más de un pilar.

4.  Zapatas corridas o continuas:
Este tipo de cimentación se emplea
cuando las zapatas aisladas
se encuentran muy próximas o incluso se
solapan. Las causas que originan
esta situación son varias: la proximidad
de los pilares, la existencia de fuertes cargas concentradas que pueden
dar lugar a elevados asientos diferenciales, la escasa capacidad
resistente del terreno o la presencia de discontinuidades en este. Si el
número de pilares que soporta es menor de tres se
denominan combinadas y corridas en caso contrario. También se utilizan
para apoyar muros con capacidad portante (muros de carga o muros de
contención de tierras) ya tengan o no soportes embutidos en cuyo caso la
anchura de la zapata puede ser variable.
Losas de cimentación:
En el proyecto urbanístico “EDIFICIO EMPRESARIAL PROHUILA LTDA” se
utilizaron losas de cimentación aligeradas, ya que este tipo cimentación se
utiliza cuando la edificación consta de la existencia de sótanos.
Una losa de cimentación es una placa flotante apoyada directamente sobre
el terreno. La cimentación por losa se emplea cuando la superficie ocupada
por las zapatas o por el emparrillado representa un porcentaje elevado de la
superficie total. La losa puede ser maciza, aligerada o disponer de refuerzos
especiales para mejorar la resistencia a punzonamiento bajo los soportes
individualmente (denominados pedestales si están sobre la losa y refuerzos
si están bajo ella) o por líneas (nervaduras).
En particular, también cabe emplear este tipo de cimentaciones cuando se
diseñan cimentaciones “compensadas”. En ellas el diseño de la edificación
incluye la existencia de sótanos de forma que el peso de las tierras excavadas
equivale aproximadamente al peso total del edificio; la losa distribuye
uniformemente las tensiones en toda la superficie y en este caso los asientos
que se esperan son reducidos. Si el edificio se distribuye en varias zonas de
distinta altura deberá preverse la distribución proporcional de los sótanos así
como juntas estructurales.

5.  Cimentaciones semiprofundas:
Pozos de cimentación o caissons:
Son en realidad soluciones intermedias entre las superficiales (zapatas, losas
de entrepiso, etc.) y las profundas, por lo que en ocasiones se catalogan
como semiprofundas. La elección de pozos de cimentación aparece como
consecuencia de resolver de forma económica, la cimentación de un edificio
cuando el firme se encuentra a una profundidad de 4 a 6 metros.
Tipos de caisson:
 Abierto:
Pueden ser de variadas formas: circulares, rectangulares, ovalados o
de forma celular. Se caracterizan por ser pozos abiertos en la parte
superior e inferior durante la construcción.
 Cerrado:
Son elementos estructurales que tienen el fondo cerrado, son
fabricados en unos lugares centrales y remolcados al lugar.

6. Muros de contención:
En el proyecto urbanístico se
utilizó muro de contención que
iba perimetral al proyecto con
un espesor de 30 cm, con una
zarpa que iba debajo de él para
que no se volcara. Este iba
ubicado donde terminaba la
rampa que llegaba al sótano.
Los muros de contención son
elementos constructivos que
cumplen la función de
cerramiento, soportando por lo
general los esfuerzos
horizontales producidos por el
empuje de tierras.
Un muro de contención no solo soporta los empujes horizontales trasmitidos
por el terreno, debe también recibir los esfuerzos verticales trasmitidos a
pilares, paredes de carga y forjados que apoyan sobre ellos. La mayoría de
los muros de contención se construyen de hormigón armado.
c) Establecer qué clase de entrepisos son los utilizados por el proyecto,
como se pueden clasificar según sus apoyos y según su luz, si son
de una o dos direcciones, realizar una explicación al respecto.
En este proyecto urbanístico las losas de entrepiso se clasificaron de esta
manera:
 Según la dirección de la carga, apoyos y luz: Las losas de entrepiso
son de tipo aligerada estas superan los 4 metros y van en dos direcciones
transversal y longitudinal.
Las losas bidireccionales: se usan
cuando se dispone de muros portantes
en los cuatro costados de la placa y la
relación entre la dimensión mayor y la
menor del lado de la placa es de 1.5 o
menos, se utilizan placas reforzadas en
dos direcciones a cuatro apoyos
portantes.

7. d) En el proceso constructivo de los entrepisos, ¿qué clase de
estructuras falsas son las empleadas?; si existen losas aligeradas,
¿qué clase de material aligerante utilizan, y por qué?
En esta construcción existe la
construcción de losas aligeradas
donde la concreto se reemplaza por
otros materiales como cajones de
madera, polietileno, esferas, etc... De
esta forma se disminuye el peso de la
losa y se pueden cubrir mayores
luces de manera más económica.
El material aligerante usado en la
construcción son los casetones
cuando después de vaciada y fraguada la losa se puede sacar el aligerante
y darle uso en otras losas.
Para la placa del primero piso es de 6 cm de espesor en la torta superior,
contiene una malla electro soldada de 5 mm, se traslaparon de 15 cm cada
cuadro, las viguetas van de 12 y tienen unas vigas superiores de 50 y las
vigas perimetrales van de 30. La Losa es de tipo aligerada va en dos
direcciones transversal y longitudinal., la placa es de 3000 se realizó con
aligerantes de 7 días para poder desencofrar rápidamente y poder seguir
fundiendo a la semana siguiente. Los casetones están en bolsa son los que
se utilizaron para la fundición de la losa.
La segunda placa es aligerada y va a una altura de 5 mt, tiene una viga
descolgada y en voladizo, 55 de alto * 6 cm de ancho, la misma placa, se
llama doble armadura una línea de gato de 3 mt y la otra de 2.50, transversal
las cerchas para que las cargas se distribuyan en los parales y se reparta
más uniformemente. No se pueden dejar en el mismo sentido porque se corre
el riesgo de que el gato falle y se vaya todo para un lado y para otro. Cerchas
encelocias, camillas. Y sobre ellas el acero de refuerzo

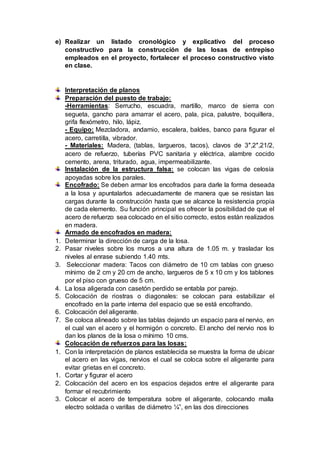

8. e) Realizar un listado cronológico y explicativo del proceso
constructivo para la construcción de las losas de entrepiso
empleados en el proyecto, fortalecer el proceso constructivo visto
en clase.
Interpretación de planos
Preparación del puesto de trabajo:
-Herramientas: Serrucho, escuadra, martillo, marco de sierra con
segueta, gancho para amarrar el acero, pala, pica, palustre, boquillera,
grifa flexómetro, hilo, lápiz.
- Equipo: Mezcladora, andamio, escalera, baldes, banco para figurar el
acero, carretilla, vibrador.
- Materiales: Madera, (tablas, largueros, tacos), clavos de 3″,2″,21/2,
acero de refuerzo, tuberías PVC sanitaria y eléctrica, alambre cocido
cemento, arena, triturado, agua, impermeabilizante.
Instalación de la estructura falsa: se colocan las vigas de celosía
apoyadas sobre los parales.
Encofrado: Se deben armar los encofrados para darle la forma deseada
a la losa y apuntalarlos adecuadamente de manera que se resistan las
cargas durante la construcción hasta que se alcance la resistencia propia
de cada elemento. Su función principal es ofrecer la posibilidad de que el
acero de refuerzo sea colocado en el sitio correcto, estos están realizados
en madera.
Armado de encofrados en madera:
1. Determinar la dirección de carga de la losa.
2. Pasar niveles sobre los muros a una altura de 1.05 m. y trasladar los
niveles al enrase subiendo 1.40 mts.
3. Seleccionar madera: Tacos con diámetro de 10 cm tablas con grueso
mínimo de 2 cm y 20 cm de ancho, largueros de 5 x 10 cm y los tablones
por el piso con grueso de 5 cm.
4. La losa aligerada con casetón perdido se entabla por parejo.
5. Colocación de riostras o diagonales: se colocan para estabilizar el
encofrado en la parte interna del espacio que se está encofrando.
6. Colocación del aligerante.
7. Se coloca alineado sobre las tablas dejando un espacio para el nervio, en
el cual van el acero y el hormigón o concreto. El ancho del nervio nos lo
dan los planos de la losa o mínimo 10 cms.
Colocación de refuerzos para las losas:
1. Con la interpretación de planos establecida se muestra la forma de ubicar
el acero en las vigas, nervios el cual se coloca sobre el aligerante para
evitar grietas en el concreto.
1. Cortar y figurar el acero
2. Colocación del acero en los espacios dejados entre el aligerante para
formar el recubrimiento
3. Colocar el acero de temperatura sobre el aligerante, colocando malla
electro soldada o varillas de diámetro ¼”, en las dos direcciones

9. Instalación de ductos eléctricos:
1. son los tubos que se colocan entre la losa para luego introducir los cables
de energía que es un tubo de 1”
2. Se unen todas las cajas con tubería saliendo desde la caja de entrada,
para los interruptores y las tomas se saca un tubo desde cada caja hasta
cada una de las paredes.
Colocación de tuberías de desagües
Fundición de las losas de entrepiso:
1. Preparación del concreto en máquina
2. El diseño es 4000 fluido fino de varilla de 9” que está en el
asentamiento, y de agregado grueso ½.
3. Vaciado y nivelado del concreto: utilización de vibrados mecanico para
nivelar la losa.
Curado: proporcionar humedad por 7 días.
Desencofrado: Retiración de la formaleta a los 3 días, retiración de la
estructura falsa a los 21 días.
Objetivos a desarrollar en el proyecto urbanístico “PROYECTO DE
VIVIENDA MULTICENTRO – UNICENTRO”. constructora Pedro Gómez
Prohuila LTDA.
a) Identificar qué método o tipo de sistema constructivo es el llevado a
cabo por éste proyecto urbanístico. Hacer una explicación con ayuda de
la inspección ocular y de una investigación bibliográfica para
posteriormente explicarla en clase.
b) Hacer un listado y explicar las ventajas del sistema constructivo
empleado con respecto a otros sistemas constructivos.
c) Verificar que tipos de estructuras falsas son utilizadas en el proyecto
urbanístico. Las utilizadas tanto para la construcción de la sub-estructura
como para la estructura. Hacer un listado de las utilizadas y de la
combinación entre ellas para la construcción de los diferentes elementos
estructurales.
d) Realizar un listado cronológico y explicativo del sistema constructivo
empleado en el proyecto, para posteriormente explicarlo y retroalimentarlo
en clase.

10. CONCLUSIONES
1. Es de gran importancia conocer de manera adecuada el
funcionamiento de cada uno de los elementos que integran el diseño
de una estructura como lo son: materiales, mano de obra, aspectos
climáticos, comportamiento del terreno donde se desplantara la
estructura entre otros.
2. Con el amplio conocimiento de los diseños estructurales podemos
lograr conjuntar un buen diseño, que sea funcional, económico y que
cumpla con los requisitos de resistencia.
3. El análisis y diseño de la estructura presentada en este proyecto, se
ha hecho con el propósito de cubrir los requisitos mínimos que requiere
revisarse en las partes en que está constituida la estructura. En primer
lugar, se hace el análisis de la losa (entrepiso) puesto que esta es la
que se encuentra sujeta mayores cargas, se revisa el espesor mínimo
propuesto.
RECOMENDACIONES
BIBLIOGRAFIA
1. Sistema tradicional aporticado. Encontrado en:
https://es.scribd.com/doc/50129773/SISTEMA-TRADICIONAL-
APORTICADO (26/05/2017)
2. Construcción de losas de entrepiso. Encontrado en:
http://cecasayelen.blogspot.com.co/2009/03/losas-de-entrepisos.html
(26/05/2017)
3. Proceso constructivo losas de entrepiso. Encontrado en:
https://es.scribd.com/doc/53670374/PROCESO-CONSTRUCTIVO-
DE-LOSAS-DE-ENTREPISO (26/05/2017)
4. Tipos de cimentaciones. Encontrado en:
https://www.academia.edu/7719275/TIPOS_DE_CIMENTACIONES?
auto=download (26/05/17)
5. Cimentaciones. Encontrado en:
http://dearkitectura.blogspot.com.co/2012/04/la-cimentacion-tipos-de-
cimientos.html (26/05/17)
DILATACION DE LA PLACA, SE FUNDIO HACE OCHO DIAS VIERNES EL
LUNES SE PODIA DESENCOFRAR 3500 Y UN DISEÑO DE 3000 APLICO
SIKA 32 (TRABAJA A COMPRESION) FUNDIMOS 3 METROS Y DESPUES 2
METROS , SE GARANTIZA EL PLOMO DEL MURO.
REJILLA DE VENTILACION
LA RAMPA DE ACCESO PLACA DE LA RAMPA (EMPARILLADO)

11. PUNTO FIJO Y RED DE DONDE VIENEN LAS TUBERIAS
DESCANSA EL HIERRO DE REFUERZO
SISTMEA CONTRUCTIVO COLUMNAS:
5 METROS DE ALTO, FUNDEN LA COLUMNA, TAPAN LA FORMALETA,
FUNDEN 3 METROS Y DESPUES LOS 2 METROS DE ARRIBA.
CHAPETAS: PARA QUELA FORMALETA NO SE ABRA.
ACERO DE REFUERZO: FIGURADO
TUBERIAS: ANCLAJE DONDE VIENE LA MAMPOSTERIA ESTRUCTURAL
FORMALETA SE LE APLICO GASOLINA
VIGAS PRINCIPALES VAN SOBRE EL EJE
VIGUETAS TRANSVERSALES (BASTONES)
RIOSTA (3 LAPOS)
MAMPOSTERIA INTERNA: DIVIDIR ESPACIOS
VIGA VIENEN DESDE ABAJO YAMARRA LA ESCALERA
EL MURO DESCARGA SOBRE LA ESCALERA Y VIENE DESDE ABAJO
Diseño de mezcla:
CONCLUSIONES
BIBLIOGRAFIA
