1. Los sistemas estructurales se utilizan para resistir y transmitir las cargas de un edificio a sus apoyos. 2. Existen diversos sistemas como el de cajón, aporticado y mixto, dependiendo de factores como el tamaño, uso y ubicación del edificio. 3. Cada sistema se caracteriza por cómo distribuye las cargas verticales y laterales a través de diferentes elementos como muros, vigas y losas.

2. Una estructura es el conjunto de elementos
resistentes, convenientemente vinculados entre
sí, que accionan y reaccionan bajo los efectos de
las cargas. Su finalidad es resistir y transmitir las
cargas del edificio a los apoyos, manteniendo el
espacio arquitectónico, sin sufrir deformaciones
incompatibles. Es por esto, que existen diversos
sistemas estructurales se utilizan en la
arquitectura. El tipo de sistema depende de las
necesidades del edificio. La altura, la capacidad
de carga, las especificaciones del suelo y los
materiales de construcción dictan el sistema
estructural necesario para un edificio. En
particular, estos sistemas han evolucionado para
centrarse en la construcción ascendente a
medida que el suelo no urbanizado se ha vuelto
escaso.

3. Es el conjunto de varios elementos o miembros
estructurales, que se combinan de una determinada
forma para conformar un cuerpo único,
aprovechando efectivamente las características
distintivas de cada elemento. Estos sistemas son el
esqueleto y el soporte básico de las edificaciones,
donde su principal función radica en soportar las
cargas que actúan sobre ellas, para posteriormente
transmitirlas al suelo.

4. Un sistema estructural debe ser resistente, para que soporte lo
suficiente sin llegar a quebrarse por el efecto de las fuerzas a las
que se encuentre sometida; debe ser rígida, para no deformarse
y ser estable, para que se mantenga en equilibrio sin volcarse ni
caerse. Los sistemas estructurales se caracterizan por su:
 Diversidad de materiales para fabricar los elementos
estructurales.
 Forma geométrica, disposición u orientación.
 Forma de cómo se unifican los elementos.
 Forma de apoyo de la estructura.
 Forma de soportar una estructura mediante las cargas y
fuerzas.
 Condición de uso, función, forma y escala.
 Limitación de forma y escala.
 Resistencia a la compresión y tensión, para cubrir claros
horizontales o verticales, en voladizo u horizontal.
Materiales: Concreto armado,
madera, acero.
FlexiónCompresión Torsión
C
o
r
t
e
Tracción
TIPOS
C
A
R
G
A
S

5. Un apoyo es una conexión entre un
miembro estructural y un cuerpo rígido que
proporciona el soporte.
Las cargas estructurales son definidas
como la acción directa de una fuerza
concentrada o distribuida, actuando
sobre el elemento estructural y la cual
produce estados tensionales sobre la
estructura.

7. Son las paredes de una edificación que
poseen función estructural; es decir,
aquellas que soportan otros elementos
estructurales de dicha edificación, como
arcos, bóvedas, vigas o viguetas de forjados
o de cubiertas. La función de los muros de
portantes, es transmitir las cargas al terreno.
Es necesario que estos muros estén
dotados de cimentación, un ensanchamiento
del muro en contacto con el terreno que
evita que el muro "punzone" que se clave en
el terreno. La cimentación de los muros de
carga adopta la forma de zapata lineal o
zapata corrida.

8. Es un sistema estructural sin una estructura espacial de soporte de cargas
verticales, las cuales funcionan como paredes de carga, y como placas
horizontales como las losas. Los muros de carga o sistemas de
arriostramiento proporcionan el soporte a todas o a la mayoría de las
cargas por gravedad. La resistencia a las cargas laterales la proporcionan
los muros de corte o las estructuras arriostradas. Este sistema, es
denominado también, como sistema tipo cajón o tipo túnel y genera gran
resistencia y rigidez lateral, pero si la disposición de los muros se hace en
una sola dirección o se utiliza una configuración asimétrica en la
distribución de los muros, se generan comportamientos inadecuados que
propician la posibilidad del colapso.

9. 2. El sistemas consta básicamente de dos “L” invertidas que forman
un túnel, proyectados a lo largo del vano que es el espacio entre dos
puntos estructurales, logrando así la forma deseada en el vaciado de
las losas sostenidas por muros estructurales.
1. En los sistemas tipo
cajón, las cargas
gravitacionales se
transmiten a la
fundación mediante
fuerzas axiales en los
muros, los momentos
flexionantes son
generalmente muy
pequeños y no se puede
esperar un
comportamiento dúctil,
al no producirse
disipación de energía.

10. 4. Su sistema modular es de fácil instalación y desinstalación,
lo cual permite la repetición idéntica y precisa de las
estructuras para que su construcción se realice de forma
rápida en un periodo de tiempo bastante corto, comparándolo
con otros sistemas convencionales. Por ello, este sistema es
generalmente implementado para desarrollos habitacionales,
unifamiliares y multifamiliares.
3. De acuerdo al
material con que son
construidos, pueden
ser de concreto
armado, piedras
naturales, ladrillos
de barro y bloques
de mortero.

11. 1. Es un sistema que constructivamente es rápido de ejecutar, ya que se
utilizan encofrados de acero con forma de “U Invertida” que dispuestos
en el sitio permiten vaciar los muros y las losas de manera simultánea.
2. Por el tipo de encofrado, el sistema permite que se construyan varios
edificios simultáneamente, ya que mientras un edificio se va
desencofrando, se puede ir encofrando el otro y así cumplir con los
tiempos de fraguado del concreto.
3. Se puede llegar a construir un nivel de 1200 m2 cada 3 días.
4. Como es un sistema muy rígido, donde casi no se producen
desplazamientos laterales, los elementos no estructurales no sufren
daños considerables.
5. Es un sistema que bien configurado es poco propenso al colapso, ya
que ofrece gran resistencia a los esfuerzos laterales.
6. Termina siendo una estructura mucho más liviana que el sistema
aporticado, y gracias a su rigidez lateral se pueden llegar a construir
edificios de más de 30 pisos de altura.

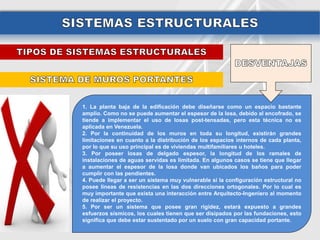

12. 1. La planta baja de la edificación debe diseñarse como un espacio bastante
amplio. Como no se puede aumentar el espesor de la losa, debido al encofrado, se
tiende a implementar el uso de losas post-tensadas, pero esta técnica no es
aplicada en Venezuela.
2. Por la continuidad de los muros en toda su longitud, existirán grandes
limitaciones en cuanto a la distribución de los espacios internos de cada planta,
por lo que su uso principal es de viviendas multifamiliares u hoteles.
3. Por poseer losas de delgado espesor, la longitud de los ramales de
instalaciones de aguas servidas es limitada. En algunos casos se tiene que llegar
a aumentar el espesor de la losa donde van ubicados los baños para poder
cumplir con las pendientes.
4. Puede llegar a ser un sistema muy vulnerable si la configuración estructural no
posee líneas de resistencias en las dos direcciones ortogonales. Por lo cual es
muy importante que exista una interacción entre Arquitecto-Ingeniero al momento
de realizar el proyecto.
5. Por ser un sistema que posee gran rigidez, estará expuesto a grandes
esfuerzos sísmicos, los cuales tienen que ser disipados por las fundaciones, esto
significa que debe estar sustentado por un suelo con gran capacidad portante.

13. Es un sistema que combina la acción de los
muros perimetrales y céntricos o núcleos con los
marcos y entramados. Los marcos y entramados
toman las cargas gravitacionales (carga viva y
muerta) y los muros las cargas laterales (vientos
y sismos).
1. Las cargas verticales son
resistidas por un portico no resistente
a momentos, esencialmente completo, y
las fuerzas horizontales son resistidas
por muros estructurales o porticos con
diagonales.
2. Las cargas verticales y horizontales
son resistidas por un portico resistente
a momentos esencialmente completo,
combinado con muros estructurales o
porticos con diagonales y que no
cumple los requisitos de un sistema
dual.

14. Es un sistema estructural mixto,
que presenta pórticos espaciales,
resistentes a momentos y sin
diagonales, que son combinados
y reforzados con muros de carga
o pórticos con diagonales de
arriostramiento. En este sistema
los muros tienden a tomar una
mayor proporción con respecto a
los esfuerzos de los niveles
inferiores, mientras que los
pórticos pueden disipar energía
en los niveles superiores.

15. Este tipo de sistema se implementa cuando en el
edificio se tienen fuerzas de distintos tipos: por
compresión, flexión o tracción. Se utiliza para
proyectos con características especiales, como
grandes volados o cargas concentradas en ciertos
puntos. También se utiliza en regiones sísmicas.

16. 1. Son de uso común para el diseño de una edificación,
porque cuando se construyen estructuras duales,
generalmente los muros resisten todas las fuerzas
laterales y el sistema aporticado todas las gravitaciones.
2. Son estructuras que presentan gran resistencia y rígidez
lateral sustancialmente mayor al sistema de pórticos, lo
cual lo hace muy eficiente para resistir fuerzas sísmicas,
todo esto es posible si existe una buena distribución de
los elementos rígidos.
3. Son sistemas estructurales que pueden aprovecharse por
su ductilidad y distribución de espacios internos.

17. 1. Se debe tener precaución y cuidado cuando se diseña este
tipo de sistema, debido a que la interacción entre el sistema
aporticado y el de muros es bastante compleja. El
comportamiento de un muro esbelto puede compararse
como una viga de gran altura en voladizo, y el problema de
interacción se origina porque el comportamiento que tendría
un sistema aporticado sería muy distinto al de un muro de
concreto.
2. Se presenta cierto nivel de dificultad en cuanto a la
configuración de los elementos rígidos, que tienen una
extrema diferencia de rigidez comparado con los pórticos,
debido a que puede ocasionar concentraciones excesivas de
esfuerzos en algunas zonas del edificio y una mala
distribución de cargas hacia las fundaciones.

18. Son estructuras que implementan una
sucesión de pórticos colocados en un mismo
sentido, sobre los cuales se dispone un
forjado. Los forjados transmiten las cargas a
los pilares o muros y éstos a la cimentación.
Como es un sistema independiente de su
arriostramiento, puede construirse con
pórticos transversales, pantallas, cruces de
“San Andrés” u otros elementos.
Generalmente se construyen con materiales
como el concreto armado, diseñadas con la
misma dosificación de columnas, vigas
peraltadas o chatas, unidas en zonas de
confinamiento donde forman ángulos de 90°
en el fondo, parte superior y lados laterales.

19. 1. En un sistema aporticado es aquel los principales elementos
estructurales consisten en vigas y columnas conectados a través
de nudos formando pórticos resistentes en las dos direcciones
principales de análisis (x e y).
2. El comportamiento y eficiencia de un pórtico rígido depende,
por ser una estructura hiperestática, de la rigidez relativa de vigas
y columnas. Para que el sistema funcione efectivamente como
pórtico rígido es fundamental el diseño y detallado de las
conexiones para proporcionarle rigidez y capacidad de transmitir
momentos.
3. Se estima que en zonas poco expuestas a sismos pueden
construirse aproximadamente 20 pisos como límite y para zonas
de alto riesgo sísmico el límite será alrededor de 10 pisos.
4. Es un sistema estructural con bastante éxito por su solidez,
nobleza y durabilidad.
5. Es el sistema de construcción más implementado en Venezuela

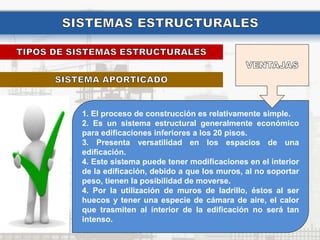

20. 1. El proceso de construcción es relativamente simple.
2. Es un sistema estructural generalmente económico
para edificaciones inferiores a los 20 pisos.
3. Presenta versatilidad en los espacios de una
edificación.
4. Este sistema puede tener modificaciones en el interior
de la edificación, debido a que los muros, al no soportar
peso, tienen la posibilidad de moverse.
4. Por la utilización de muros de ladrillo, éstos al ser
huecos y tener una especie de cámara de aire, el calor
que trasmiten al interior de la edificación no será tan
intenso.

21. 1. Este sistema para construirse se lleva en un periodo
de tiempo lento, su estructura es pesada y por
consiguiente de coste económico más alto, por lo que
genera marcha y contramarcha en los trabajos.
2. La longitud de las luces puede ser incrementada con el
uso de concreto pretensado.
3. Las luces presentan longitudes limitadas cuando se
utiliza el tradicional concreto reforzado, que son
generalmente inferiores a 10 metros.
4. Generalmente, los pórticos son estructuras flexibles y
su diseño es dominado por desplazamientos laterales
para edificaciones con alturas superiores a 4 pisos.

22. Es una estructura empleada para cubrir un espacio cerrado y puede
ser la cubierta del edificio o el forjado que sostiene un piso superior u
otro tipo de cubierta. La bóveda se forma como proyección de un
arco, normalmente de fábrica, y se compone de bloques tallados
llamados dovelas, que se sostienen, como las de un arco, por la
presión lateral que ejercen unas sobre otras. A causa de la
complejidad espacial de estas presiones se generan unas líneas de
fuerza complejas, como los fuertes empujes laterales que aparecen en
la base. La base de una bóveda debe, en consecuencia, absorber tanto
los empujes laterales como los verticales, propios del peso de la
estructura. Para ello se emplean muros gruesos y pesados, o se
confían las presiones a estructuras exteriores de apoyo, llamadas
contrafuertes. Para la construcción de los arcos y las bóvedas de
fábrica se necesita una estructura provisional o cimbra, porque estas
estructuras no pueden mantenerse hasta que no se coloca en su sitio
la dovela central o clave. La cúpula, también es una bóveda pero de
tipo semiesférica, que descansa sobre un muro de planta circular.

23. 1. El sistema abovedado se caracteriza por el uso
de la bóveda, el arco y la cúpula.
2. Se basa en bóvedas, que centran las cargas en
arcos reforzados por pilastras o contrafuertes.
3. Geométricamente, está generada por dos
superficies semicilíndricas ortogonales cuyas
líneas de intersección o aristas, son arcos de
elipse que se cruzan en el vértice superior.
4. Sus formas pueden ser múltiples según el arco,
pero todas se derivan en dos fundamentales, las
cuales son: la cilíndrica y la esférica.
5. Se utiliza para cubrir un espacio de
planta circular, cuadrada, poligonal o elíptica.

25. 1. Este sistema permitió aligerar el peso de las
cubiertas mediante el equilibrio de las fuerzas
verticales y horizontales, para que se
contrarrestaran entre si. El peso de la bóveda se
transmite a los cimientos a través de los pilares,
interviniendo apenas los muros que solo
servirán de cerramiento de un espacio
arquitectónico.

26. 1. Son sistemas estructurales de alto coste
económico.
2. Puede ocurrir colapsos o desplomes. Un arco se
colapsa cuando las dovelas que lo sostienen,
pasan de ser una estructura en equilibrio a ser
un mecanismo. El proceso de descimbrado
genera necesariamente fisuras en la estructura
de un arco, debido al descenso de la clave y al
asentamiento de las partes del mismo.

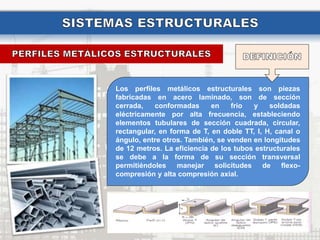

28. Los perfiles metálicos estructurales son piezas
fabricadas en acero laminado, son de sección
cerrada, conformadas en frio y soldadas
eléctricamente por alta frecuencia, estableciendo
elementos tubulares de sección cuadrada, circular,
rectangular, en forma de T, en doble TT, I, H, canal o
ángulo, entre otros. También, se venden en longitudes
de 12 metros. La eficiencia de los tubos estructurales
se debe a la forma de su sección transversal
permitiéndoles manejar solicitudes de flexo-
compresión y alta compresión axial.

30. 1. Es un material económico con
eficientes relaciones peso-resistencia
para diversos tipos de carga (elementos
livianos), lo cual genera flexibilidad y
versatilidad en los diseños.
2. Su fabricación es masiva y en serie.
3. Da un excelente acabado para
estructuras a la vista.
4. Es de instalación fácil y rápida.
5. Funciona como complemento para
cualquier sistema estructural debido a
su compatibilidad con cualquier material
o sistema constructivo.
Es fácil de transportar con gran
manejabilidad en la obra.

31. Son piezas fabricadas por empresas de carpintería
metálicas, donde implementan diferentes modelos de
metales que pueden ser, aluminio, hierro, cobre,
latón, acero en la mayoría de sus tipos, bronce, cristal
o plástico; para desarrollar gran variedad de diseños
en productos de uso, generalmente decorativos o de
seguridad como son los cerramientos, para
integrarlos en viviendas o cualquier edificación.
Como ejemplo tenemos: muebles, ventanas, puertas,
escaleras, pasamanos, barandas, persianas
laminadas, mosquiteros, candados, rejas de hierro y
forjado artístico, entre otros.

32. CONTRUCCIÓN:
Especial para el
refuerzo del
concreto en
obras: en el
amarre del
concreto de
obras civiles e
infraestructura,
como refuerzo en
losas, entrepisos,
pavimentos y
muros de
viviendas.
INDUSTRIA:
Como materia
prima en:
torres de
comunicación,
de transmisión
de energía
eléctrica,
puentes
vehiculares y
peatonales,
cubiertas,
soportes
guiados,
señalización,
muebles,
ventanas,
estanterías y
carrocería,
entre otros.

34. Las cerchas son la composición de barras rectas
unidas entre sí, a través de sus extremos para
constituir un armazón rígido de forma triangular, capaz
de soportar cargas en su plano, particularmente
aplicadas sobre las uniones denominadas “nodos”. En
consecuencia, todos los elementos se encuentran
trabajando a tracción o compresión sin la presencia de
flexión y corte. Pueden ser de metal o madera.

35. 1. Son estructuras reticuladas,
usadas en cubiertas que soportan
grandes cargas o que cubren vanos
extensos (más de 5 metros).
2. Es uno de los principales tipos
de estructuras empleadas en obras
civiles. Proporcionan una
solución práctica y económica a
muchas situaciones en trabajos de
construcción, especialmente en el
diseño de puentes y edificios.
De acuerdo con la forma de crear la
configuración de una cercha, se clasifican en:
1. Cercha simple: Una cercha rígida plana
puede formarse simple partiendo de tres
barras unidas por nodos en sus extremos
formando un triángulo y luego extendiendo
dos nuevas barras por cada nuevo nodo o
unión.
2. Cercha compuesta: Si dos o más cerchas
simples se unen para formar un cuerpo rígido,
la cercha así formada se denomina cercha
compuesta. Una cercha simple pude unirse
rígidamente a otra en ciertos nodos por medio
de tres vínculos no paralelos ni concurrentes
o por medio de un tipo equivalente de unión.

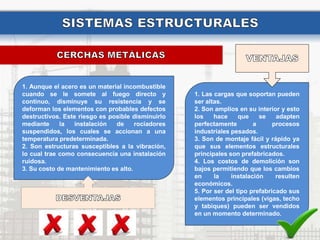

36. 1. Las cargas que soportan pueden
ser altas.
2. Son amplios en su interior y esto
los hace que se adapten
perfectamente a procesos
industriales pesados.
3. Son de montaje fácil y rápido ya
que sus elementos estructurales
principales son prefabricados.
4. Los costos de demolición son
bajos permitiendo que los cambios
en la instalación resulten
económicos.
5. Por ser del tipo prefabricado sus
elementos principales (vigas, techo
y tabiques) pueden ser vendidos
en un momento determinado.
1. Aunque el acero es un material incombustible
cuando se le somete al fuego directo y
continuo, disminuye su resistencia y se
deforman los elementos con probables defectos
destructivos. Este riesgo es posible disminuirlo
mediante la instalación de rociadores
suspendidos, los cuales se accionan a una
temperatura predeterminada.
2. Son estructuras susceptibles a la vibración,
lo cual trae como consecuencia una instalación
ruidosa.
3. Su costo de mantenimiento es alto.

38. Es un sistema estructural compuesto por
elementos lineales unidos de tal modo que las
fuerzas son transferidas de forma
tridimensional. Macroscópicamente, una
estructura espacial puede tomar forma plana o
de superficie curva. Los elementos de la malla
son prefabricados y para el armado y montaje
no requiere de medios de unión distintos de los
mecánicos. Las barras de las mallas espaciales
funcionan trabajando a tracción o a compresión,
pero no a flexión. Las mallas están compuestas
por barras, nudos (elementos prefabricados que
pueden ser de diferentes formas) y paneles.
Existen 3 tipos de mallas: Mallas Planas, Mallas
Abovedadas y Mallas de cúpulas.

40. La losa acero es aquella que utiliza chapas de acero o
láminas de acero como encofrado colaborante o
encofrado perdido, que sea capaz de soportar el
concreto vertido, la armadura metálica y las cargas de
ejecución. Estas láminas de acero se combinan
estructuralmente con el concreto una vez endurecido
y actúa como armadura a tracción y se comporta
como un elemento estructural mixto, se utiliza en
entrepisos y techos.

41. Es una estructura liviana de menor peso. Su
diseño es optimizado, se ahorra concreto debido
a su geometría. Es fácil de transportar. Es rápido
su montaje. Es seguro y de fácil instalación.
Facilita trabajos en pisos inferiores a los del
vaciado en concreto.

43. Es un elemento estructural que se elabora con
textiles, postes y cables tensionados. Son utilizadas
para cubiertas y cerramientos en estadios, centros
comerciales, aeropuertos, parques, plazoletas de
comida, entre otros.
1. Permiten ilimitadas
posibilidades de diseño.
2. Se pueden instalar en
todos los climas.
3. Producen ahorros en
cimentación y estructura
porque son muy livianas.

44. 1. Se da el uso de cables de acero. Un cable suspendido es
inverso a un arco.
2. Los cables se pueden disponer en redes como sistemas
colgantes o para crear superficies de membrana con otros
materiales.
3. Los sistemas a tensión se usan para cubrir grandes claros,
para crear voladizos o cubrir claros apoyándose en
columnas o muros.

47. El concreto es un
material semejante a la
piedra que se obtiene
mediante una mezcla
cuidadosamente
proporcionada de
cemento, arena, grava u
otro agregado y agua;
después esa mezcla se
endurece en moldes
con la forma y
dimensión deseadas.

48. Es concreto reforzado que
contiene en su interior una
armadura metálica para
mejorar su resistencia a los
esfuerzos de tracción. Trabaja
también con esfuerzos a
flexión. Las barras de acero se
introducen en las piezas de
concreto, en el borde que
resiste las tracciones, y debido
a la adherencia entre ambos
materiales, las primeras
resisten las tracciones y el
segundo las compresiones.
Esta adherencia puede ser
mejoradacolocando barras
corrugadas (con resaltos
transversales).

49. 1. Puede usarse para diseñar diversos tipos de formas y de
estructuras.
2. Tiene una resistencia considerable a la compresión.
3. Tiene una larga vida de servicio. Esto puede explicarse por el
hecho de que la resistencia del concreto no disminuye con el
tiempo, sino que en realidad aumenta con los años debido al
largo proceso de solidificación de la pasta de cemento.
4. El concreto reforzado tiene gran resistencia al fuego y al
agua, y de hecho es el mejor material estructural que existe
para los casos en que el agua este presente.
5. Se requiere mano de obra de baja calificación para su
montaje, en comparación con otros materiales, como el acero
estructural.

50. 1. El concreto tiene una resistencia muy baja a la tensión,
por lo que requiere la ayuda del acero de refuerzo.
2. Se requiere cimbras para mantener el concreto en
posición hasta que endurece suficientemente.
3. Su ejecución puede resultar lenta en comparación con
el acero, que se arma con gran rapidez en terreno, debido
a los tiempos de fraguado.
4. Materiales no recuperables durante un desmontaje y/o
demolición.
5. Las propiedades del concreto varían ampliamente
debido a las variaciones en su dosificación y mezclado.

52. Son las paredes estructurales que
soportan otros elementos
estructurales de una edificación.
Incluyen un tipo de estructura
donde los elementos verticales
resistentes son los muros y no los
pilares como es el caso de las
estructuras en concreto armado, es
decir, que el elemento que recibe
las cargas posee una de sus
dimensiones de un grosor muy
inferior a la longitud y a la altura.

54. La madera es un material que
se obtiene de la naturaleza,
específicamente proveniente
de los troncos de los arboles.
Este tipo de material es muy
versátil y puede ser utilizada de
diversas formas a la hora de
construir. Puede ser usada
como sistema estructural,
como para revestimientos de
pisos y paredes, tanto en
interiores como en exteriores o
estructuras internas como
escaleras, entramados de
techos y pisos suspendidos.

55. Los sistemas constructivos en madera son, básicamente, de
dos tipos: Los que son de “tronco macizo” o de “entramado
ligero”. En el primer caso, se utilizan directamente los troncos
enteros o cortados en forma de tablones. El “entramado ligero”
es el sistema más habitual y práctico, ya que reduce
notablemente el tiempo de construcción.
La estructura básica de la construcción está formada por
módulos de madera formados por elementos lineales (tirantes)
unidos por sistemas de escuadras. Estos módulos vienen pre-
fabricados, en distintos tamaños, y permiten “armar” la casa
como si fuera un rompecabezas, ubicando los paneles sobre
una base de cemento, según el diseño. Estos paneles se
revestirán luego, en el interior y exterior, de distintos materiales:
piedra, madera, cerámica, entre otros. Soportan cualquier tipo
de revestimiento. Entre ambas caras se colocan material
aislante térmico e ignífugo, y todo el sistema de cables
eléctricos y cañerías, antes de revestir. El sistema de
entramado soporta cualquier diseño y tamaño de construcción
lo que, unido a las ventajas propias de la madera, lo convierte
en una excelente alternativa frente a los sistemas constructivos
más tradicionales.

56. 1. Estructuras macizas: cuyo elemento central es
el bloque macizo, que se caracteriza por tener en
sus tres dimensiones del mismo orden.
2. Estructuras de entramados: cuyo elemento
central en la barra, viga, pilar, poste, pie derecho,
solera, entre otros.
3. Estructuras Laminares: Cuyo elemento central
en la lamina.
1.
2.
3.

57. Una estructura es un cuerpo capaz de soportar
cargas sin que se produzca en él deformaciones
excesivas, pero lo más importante es, que es
capaz de redistribuir esas fuerzas a otros puntos.
Los sistemas estructurales constituyen un
estudio fundamental para la construcción de toda
estructura. Pues al margen de un buen diseño
arquitectónico y de la funcionalidad de la
edificación, es muy importante y a la vez
obligatorio que la estructura esté en capacidad de
soportar las cargas que le serán impuestas para
que dicha edificación no se desplome y así, sea
perdurable en el tiempo.
