Este documento presenta los criterios básicos para la estructuración de edificios. Explica que la estructura debe ser capaz de adaptarse a cambios y cumplir con criterios de estabilidad, resistencia, rigidez y funcionalidad. También describe los principales sistemas estructurales de acuerdo con la altura del edificio, así como problemas comunes de comportamiento como irregularidades en planta y elevación, y discontinuidades; recomendando el uso de juntas sísmicas y estructuras continuas.

1. Es
ESTRUCTURACION DE
EDIFICIOS

2. CONTENIDO
Criterios de Estructuración de Edificios
1. Introducción
2. Sistemas estructurales
3. Criterios de estructuración
4. Condiciones de regularidad
5. Problemas de comportamiento
6. Estructuración de edificios

3. Criterios de Estructuración de Edificios
7. Diseño con perfiles de acero
8. Estructuración
1. Columnas
2. Vigas o trabes
3. Vigas Secundarias
4. Sistemas de piso
5. Conexiones
6. Detalles estructurales típicos
CONTENIDO

4. ESTRUCTURACION
1. Introducción
Etapa inicial del diseño estructural,
mediante la cual se definen, con base en
el proyecto arquitectónico, las
dimensiones generales de una estructura,
tanto en planta como en elevación (claros,
alturas de entrepiso, etc.), y los tipos de
perfiles utilizados en trabes y columnas
para formar la estructura básica de la
construcción

5. 1. Introducción
Una edificación debe cumplir exigencias de:
1. ESTABILIDAD
2. RESISTENCIA
3. RIGIDEZ
4. FUNCIONALIDAD
5. ECONOMÍA
6. CONSTRUCTABILIDAD
7. FORMA
8. SIMBOLO
9. MEDIO SOCIAL-ORGANIZATIVO
ESTRUCTURACION

6. 2. Sistemas estructurales
SELECCIÓN DEL MATERIAL DE ACUERDO CON LA ALTURA DE UNA
EDIFICACIÓN
BAJA MEDIA ALTA
Acero y mampostería Concreto reforzado Acero
Concreto reforzado Acero Concreto de alta
resistencia
Concreto presforzado Concreto prefabricado Estructura mixta de
acero y concreto
Concreto prefabricado Concreto presforzado Concreto postensado
Mampostería
NOTAS:
Altura baja: entre 1 y 5 niveles
Altura media: entre 5 y 20 niveles
Edificio alto: más de 20 niveles
PREFERENCIA DE
MATERIALES

7. 3. Criterios de estructuración
• La estructura debe ser capaz de
adaptarse a cambios arquitectónicos o
funcionales, los que son inevitables
durante el desarrollo del proyecto.
CRITERIOS
GENERALES

8. Irregularidad en planta
5. Problemas de comportamientoCONFIGURACION
EN PLANTA

9. 5. Problemas de comportamiento RECOMENDACIONES
Uso de juntas sísmicas para diseños estructurales
con configuración de planta compleja

10. Juntas
Sísmicas
Los elementos
arquitectónicos
deben respetar las
juntas sísmicas
5. Problemas de comportamiento
• El uso adecuado de
juntas de dilatación
sísmica, permite
concebir edificaciones
con configuraciones
en planta complejas.
RECOMENDACIONES

11. Asimetría, debido
a disposición de elementos resistentes
5. Problemas de comportamiento ASIMETRIA

12. 5. Problemas de comportamiento IRREGULARIDAD
EN ELEVACION
Irregularidad en altura:
Cambio abrupto en la geometría

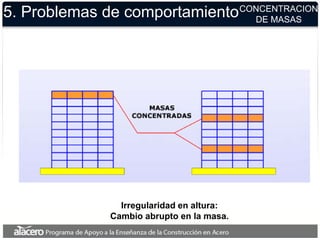

13. 5. Problemas de comportamientoCONCENTRACION
DE MASAS
Irregularidad en altura:
Cambio abrupto en la masa.

14. 5. Problemas de comportamiento PROBLEMAS
DE RIGIDEZ
Irregularidad en altura:
Cambio abrupto en la rigidez.

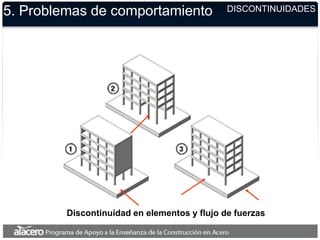

15. Discontinuidad en elementos y flujo de fuerzas
5. Problemas de comportamiento DISCONTINUIDADES

16. 5. Problemas de comportamiento DISCONTINUIDADES
RECOMENDACIONES
Proyectar, siempre que sea posible, estructuras continuas en altura
en dos direcciones ortogonales para otorgar continuidad y
redundancia a la estructura.

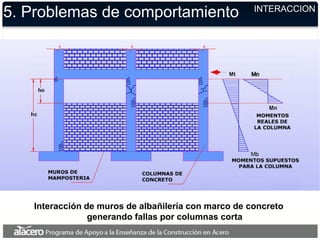

17. Interacción de muros de albañilería con marco de concreto
generando fallas por columnas corta
5. Problemas de comportamiento INTERACCION

18. 5. Problemas de comportamiento
• Las columnas cortas
pueden y deben ser
evitadas.
COLUMNA
CORTA

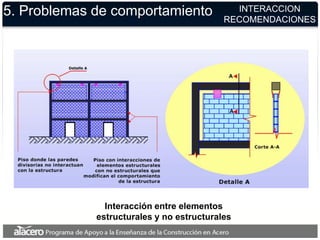

19. Interacción entre elementos
estructurales y no estructurales
5. Problemas de comportamiento INTERACCION
RECOMENDACIONES

20. Zona de choque entre edificios y
formas de prevenirlo
5. Problemas de comportamiento GOLPETEO
RECOMENDACIONES
Refuerzo de pisos críticos
