1. TALLER 1

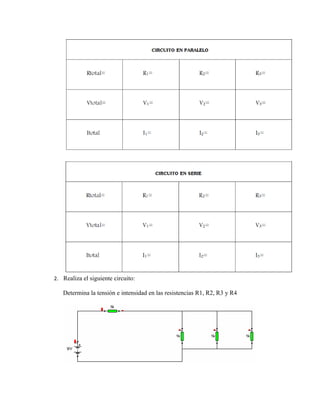

1. Complete los cuadros con los datos requeridos para cada circuito. Utilice el
simulador para comprobar su respuesta.

2. 2. Realiza el siguiente circuito:
Determina la tensión e intensidad en las resistencias R1, R2, R3 y R4

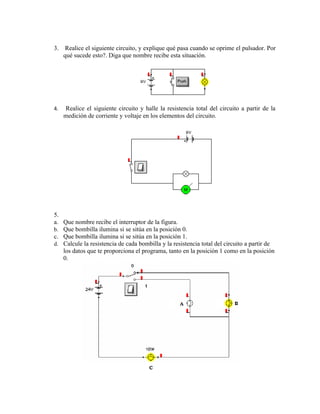

3. 3. Realice el siguiente circuito, y explique qué pasa cuando se oprime el pulsador. Por
qué sucede esto?. Diga que nombre recibe esta situación.
4. Realice el siguiente circuito y halle la resistencia total del circuito a partir de la
medición de corriente y voltaje en los elementos del circuito.
5.
a. Que nombre recibe el interruptor de la figura.
b. Que bombilla ilumina si se sitúa en la posición 0.
c. Que bombilla ilumina si se sitúa en la posición 1.
d. Calcule la resistencia de cada bombilla y la resistencia total del circuito a partir de
los datos que te proporciona el programa, tanto en la posición 1 como en la posición
0.
