1. Elaboración
de Circuitos

2. INTEGRANTES
➢ Juan Diego Culquipoma
➢ Valery Lara
➢ Anderson Maldonado
➢ Valentina Brancacho
➢ Dylan Feril
➢ Mitsui Yamano
2
Grupo
3
4º A
Los
circuitos

3. PULSADOR
CIRCUITO EN TINKERCAD
3
1

4. 4
Para este circuito utilizamos:
● Un míni protoboard
● Una resistencia
● Un suministro de tensión de 5 voltios
● Un multímetro
● Una placa de operaciones arduino
● Un pulsador
MATERIALES

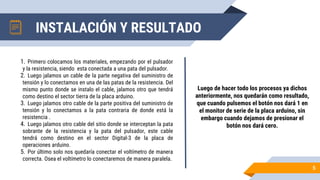

5. 1. Primero colocamos los materiales, empezando por el pulsador
y la resistencia, siendo esta conectada a una pata del pulsador.
2. Luego jalamos un cable de la parte negativa del suministro de
tensión y lo conectamos en una de las patas de la resistencia. Del
mismo punto donde se instalo el cable, jalamos otro que tendrá
como destino el sector tierra de la placa arduino.
3. Luego jalamos otro cable de la parte positiva del suministro de
tensión y lo conectamos a la pata contraria de donde está la
resistencia .
4. Luego jalamos otro cable del sitio donde se interceptan la pata
sobrante de la resistencia y la pata del pulsador, este cable
tendrá como destino en el sector Digital-3 de la placa de
operaciones arduino.
5. Por último solo nos quedaría conectar el voltímetro de manera
correcta. Osea el voltímetro lo conectaremos de manera paralela.
Luego de hacer todo los procesos ya dichos
anteriormente, nos quedarán como resultado,
que cuando pulsemos el botón nos dará 1 en
el monitor de serie de la placa arduino, sin
embargo cuando dejamos de presionar el
botón nos dará cero.
5
INSTALACIÓN Y RESULTADO

6. CÓDIGO
6

7. 7
IMAGEN 1
En 0 voltios se marca el
0 ya que significa que
está bien el inicio del
circuito.

8. IMAGEN 2
8
Con 5 voltios logramos comprobar
que el circuito funciona
perfectamente, ya que el valor
cambia a 1.

9. RECEPTOR DE LUZ
CIRCUITO EN TINKERCAD
9
2

10. 10
Para este circuito utilizamos:
● Un míni protoboard
● Una resistencia
● Un suministro de tensión de 5 voltios
● Un multimetro
● Una placa de operaciones arduino
● Una fotoresistencia
MATERIALES

11. INSTALACIÓN
11
1. Instalamos la fotorresistencia en el miniprotoboard y luego
conectamos la resistencia de tal manera que estee debajo de
una de las patas extrema de la fotoresistencia.
2. Luego jalamos un cable del lado negativo del suministro de
tensión y lo conectamos a la patita sobrante del
fotoresistencia y ala vez jalamos otro cable de ese mismo
punto que irá al sector tierra de la placa arduino.
3. Luego jalamos otro cable pero del lado positivo del suministro
de tensión y lo conectamos a la parte de la resistencia
contraria a la que conecta a la fotoresistencia.
4. Luego jalamos otro cable de intersección de la pata de la
resistencia con la fotorresistencia y ese cable tendrá como
destino el sector de analogía A1 de la placa arduino.
5. Por último conectamos el voltímetro.

12. CÓDIGO
12

13. Con 5v como nivel incial
muestra ese valor que está
correcto.
IMAGEN 1
13

14. IMAGEN 2
14
Según cambiamos la intensidad
del color va cambiando el valor

15. POTENCIÓMETRO
CIRCUITO EN TINKERCAD
15
3

16. 16
Para este circuito utilizamos:
● Un míni protoboard
● Un suministro de tensión de 5 voltios
● Un multÍmetro
● Una placa de operaciones arduino
● Un potenciómetro
MATERIALES

17. CÓDIGO
17

18. 18
IMAGEN 1
El monitor de serie se
marca en 0 voltios que
significa que está bien
el inicio del circuito.

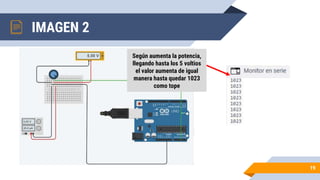

19. IMAGEN 2
19
Según aumenta la potencia,
llegando hasta los 5 voltios
el valor aumenta de igual
manera hasta quedar 1023
como tope
