Este documento describe un circuito para controlar un relé mediante un transistor y una señal digital de 5V de un Arduino. El circuito incluye un transistor BC547 para amplificar la corriente de la señal digital, un diodo D1 para proteger la bobina del relé, y un LED y resistencia R2 para indicar el estado. El circuito puede usar relés de 5V o 12V y controlar cargas de corriente alterna o continua.

1. 4
200
230

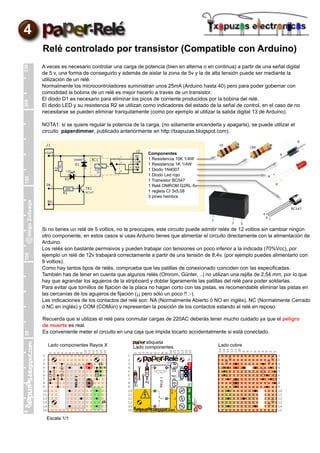

Relé controlado por transistor (Compatible con Arduino)
A veces es necesario controlar una carga de potencia (bien en alterna o en continua) a partir de una señal digital
de 5 v, una forma de conseguirlo y además de aislar la zona de 5v y la de alta tensión puede ser mediante la
utilización de un relé.
Normalmente los microcontroladores suministran unos 25mA (Arduino hasta 40) pero para poder gobernar con
comodidad la bobina de un relé es mejor hacerlo a través de un transistor.
El diodo D1 es necesario para eliminar los picos de corriente producidos por la bobina del relé.
El diodo LED y su resistencia R2 se utilizan como indicadores del estado de la señal de control, en el caso de no
necesitarse se pueden eliminar tranquilamente (como por ejemplo al utilizar la salida digital 13 de Arduino).
NOTA1: si se quiere regular la potencia de la carga, (no sólamente encenderla y apagarla), se puede utilizar el
circuito paperdimmer, publicado anteriormente en http://txapuzas.blogspot.com).
J1
J2
+5V*
1
1K
R2
A
K
10K
b
c
e
TR1
BC547
10K
-
Componentes
1 Resistencia 10K 1/4W
1 Resistencia 1K 1/4W
1 Diodo 1N4007
1 Diodo Led rojo
1 Transistor BC547
1 Relé OMROM G2RL-5v
1 regleta CI 3x5,08
3 pines hembra
A
+
A
+
K
0V3
BC547
e
1
2
bc
3
Si no tienes un relé de 5 voltios, no te preocupes, este circuito puede admitir relés de 12 voltios sin cambiar ningún
otro componente, en estos casos si usas Arduino tienes que alimentar el circuito directamente con la alimentación de
Arduino.
Los relés son bastante permisivos y pueden trabajar con tensiones un poco inferior a la indicada (70%Vcc), por
ejemplo un relé de 12v trabajará correctamente a partir de una tensión de 8,4v. (por ejemplo puedes alimentarlo con
9 voltios).
Como hay tantos tipos de relés, comprueba que las patillas de conexionado coinciden con las especificadas.
También has de tener en cuenta que algunos relés (Omrom, Günter, ..) no utilizan una rejilla de 2,54 mm, por lo que
hay que agrandar los agujeros de la stripboard y doblar ligeramente las patillas del relé para poder soldarlas.
Para evitar que tornillos de fijación de la placa no hagan corto con las pistas, es recomendable eliminar las pistas en
las cercanías de los agujeros de fijación (¡¡ pero sólo un poco !! :-).
Las indicaciones de los contactos del relé son: NA (Normalmente Abierto ó NO en inglés), NC (Normalmente Cerrado
ó NC en inglés) y COM (COMún) y representan la posición de los contactos estando el relé en reposo.
Recuerda que si utilizas el relé para conmutar cargas de 220AC deberás tener mucho cuidado ya que el peligro
de muerte es real.
Es conveniente meter el circuito en una caja que impida tocarlo accidentalmente si está conectado.
Escala 1/1
R2
TR1
c
b
e
2
4
3
1
2
3
K
D1
D2
A
1
3
GNDIN +5v
K
A
5
1N4007
1
J2
NA COM NC
J2
6
5
4
3
2
1
15
14
13
12
11
10
9
Lado cobre
J1
LED
BC546
-
1
2
3
4
5
6
7
8
9 R1
10
11
12
13
14
15
RELE 1
+
etiqueta
Lado componentes
1K
D1
RELE 1
R2
J1
R1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Lado componentes Rayos X
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Iñigo Zuluaga
100
NA
4
1
D2
IN 2
COM
3
G2R
5V
NC
2
10K
150
A
LED
1
3
RL1
D1
R1
50
2
5
1N4007 K
0
K
1K
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
