La electricidad es una forma de energía que se manifiesta en calor, luz, movimiento u otros efectos. Puede ser corriente continua, con polaridad fija, o corriente alterna, usada en redes eléctricas y que cambia periódicamente. Los generadores producen electricidad, las pilas la almacenan, y los receptores la transforman en otros tipos de energía. Los circuitos eléctricos conectan estos elementos usando conductores, y pueden ser en serie o paralelo.

1. ELECTRICIDAD.

2. Definición. Electricidad es una forma de energía, debida a la presencia de electrones libres, y que se manifiesta en forma de calor, luz, movimiento, campos eléctricos o magnéticos, etc.

3. Corriente continua y alterna. La electricidad se presenta fundamentalmente de dos formas : Corriente continua. Procedente generalmente de pilas y siempre tiene el mismo valor y sentido. Tiene polaridad. Corriente alterna. Transportada por la red eléctrica y su valor cambia con el tiempo

4. Efectos de la electricidad. Calor : Al pasar la electricidad por un conductor produce calor, este fenómeno se llama efecto joule. Tiene como aplicaciones calefacción, electrodomésticos, industria etc. Luz : Si la temperatura del conductor es lo suficientemente alta, este se vuelve incandescente emitiendo luz. Movimiento : La interacción entre campos magnéticos produce movimiento.

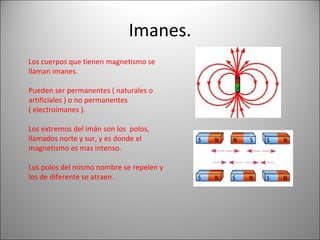

5. Imanes. Los cuerpos que tienen magnetismo se llaman imanes. Pueden ser permanentes ( naturales o artificiales ) o no permanentes ( electroimanes ). Los extremos del imán son los polos, llamados norte y sur, y es donde el magnetismo es mas intenso. Los polos del mismo nombre se repelen y los de diferente se atraen.

6. Electroimanes. Son imanes artificiales, formados por una barra de hierro dulce rodeada por un conductor en espiral. Al pasar la corriente eléctrica se produce un campo magnético que cesa al cortar la corriente. Se aplican en motores, relés, timbres etc.

7. Operadores eléctricos. Generadores. Los generadores producen la energía eléctrica, las pilas la almacenan. Las pilas mas usuales son : Normales , recargables, alcalinas o de botón.

8. Operadores. Receptores. Reciben la energía eléctrica y la transforman en luz ,calor, movimiento etc.

9. Operadores. Elementos de maniobra. Conectan y desconectan partes de un circuito. Interruptores. Abren o cierran un circuito y permanece en esta posición hasta que no es activado de nuevo. Pulsador . Abre o cierra un circuito y se desactiva si se deja de accionar. Conmutador. Son interruptores de varias posiciones que, permiten abrir o cerrar distintos circuitos.

10. Operadores. Conductores. Son los hilos o cables que conectan los generadores y receptores, son generalmente de cobre recubiertos de un plástico aislante.

11. Operadores. Elementos de protección Para proteger los circuitos eléctricos existen diferentes dispositivos de protección. El más común es el fusible. Este dispositivo normalmente posee en su interior una lámina metálica o un hilo de metal fusible como, por ejemplo, plomo que se funde al aumentar bruscamente el paso de electricidad.

12. Circuito eléctrico. El paso de la electricidad por un camino cerrado se llama corriente eléctrica. El camino cerrado se llama circuito eléctrico y debe constar de, al menos, de un generador, receptores, elementos de maniobra y conductores.

13. Circuito eléctrico. El sentido convencional de la corriente es de positivo a negativo El sentido real de la corriente es de negativo a positivo . Si se unen los polos de un generador con un conductor se produce un cortocircuito

14. Simbología. Generadores ( V ) . Pila Bateria. Interruptor ( S ). Lámpara ( L ). Motores ( M ). Pulsador ( S ). NO NC. Fusible. Conmutador.

15. Circuitos eléctricos básicos. Serie. Los receptores se conectan uno a continuación del otro y si uno se desconecta o funde el resto del circuito deja de funcionar. Si los receptores son lámparas estas lucen débilmente.

16. Circuitos eléctricos básicos. Paralelo. Los receptores se conectan uno al lado del otro y si uno se desconecta o funde el resto del circuito sigue funcionando. Si los receptores son lámparas estas lucen correctamente.

17. Circuitos eléctricos básicos. Mixto. Tiene partes en serie y en paralelo.

18. Circuitos sencillos. Luz conmutada desde dos puntos.

19. Circuitos sencillos.Cambio de sentido de giro de un motor de cc. Para cambiar el sentido de giro de un motor de cc basta con cambiar la polaridad de sus conexiones, para ello se puede usar un conmutador doble como el de la figura.

20. Seguridad en el uso de la electricidad. Antes de cualquier manipulación de la instalación eléctrica, desconectar previamente el interruptor general. Mantener en buen estado los enchufes y las clavijas de conexión a la red de los aparatos eléctricos. No tener los conductores eléctricos en malas condiciones o pelados. Desenchufar los cables tomándolos desde la parte plástica y no del cable. No conectar a la red aparatos que estén mojados o con las manos mojadas. Evitar el uso abusivo de clavijas múltiples, es decir, lo que comúnmente llamamos “ladrones”.
