Un circuito eléctrico en paralelo es una conexión donde los puertos de entrada y salida de todos los dispositivos conectados coinciden. En un circuito en paralelo, la resistencia total se calcula mediante la fórmula 1/Rt = 1/R1 + 1/R2 + 1/R3, donde Rt es la resistencia total y R1, R2, R3 son las resistencias individuales. El documento provee un ejemplo numérico para calcular la resistencia total, corriente total y corriente individual de un circuito con tres resistencias en par

1. CIRCUITOS PARALELOS
Nombres: Angie Navarrete, Diana Chungana,
Alejandra Cofre , Anthony Arias
Curso: 2DO Técnico B

2. ¿QUÉ ES?
 El circuito eléctrico en paralelo es una conexión
donde los puertos de entrada de todos los
dispositivos (generadores, resistencias,
condensadores, etc.) conectados coincidan entre
sí, lo mismo que sus terminales de salida.

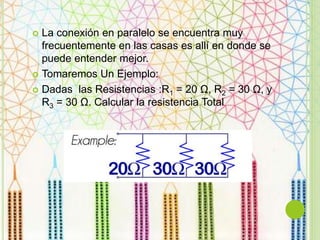

3.  La conexión en paralelo se encuentra muy
frecuentemente en las casas es allí en donde se
puede entender mejor.
 Tomaremos Un Ejemplo:
 Dadas las Resistencias :R1 = 20 Ω, R2 = 30 Ω, y
R3 = 30 Ω. Calcular la resistencia Total

4. FÓRMULA – COMO RESOLVER EL EJERCICIO

5. EJEMPLO 2
1
--- = 1/8.00 + 1/4.00 = 3/8.00 =2.66666…6 = 2,67
Rp
I= V/R
6.00 V/2.67(Ohmios)= 2.25A
Resistencia Equivalente- Fórmula
Corriente Total - Fórmula

6. I= V/R
6.00 V/8.00(Ohmios)= 0.750A
Corriente Individual – Altavoz 1
Corriente Individual – Altavoz 2
I= V/R
6.00 V/4.00(Ohmios)= 1.50A

7. P= I.V
1.50ª . 6.00V =9.00W
Potencia – Altavoz 1
Potencia– Altavoz 2
P= I.V
0.750ª . 6.00V =4.50 W
