Este documento describe los músculos extraoculares que mueven los ojos y párpados. Explica que hay seis músculos extrínsecos principales: cuatro rectos y dos oblicuos. También describe las características anatómicas de cada músculo como su origen, inserción e inervación. Explica los diferentes tipos de movimientos oculares como las ducciones, versiones y vergencias, y las leyes de inervación de los músculos.

1. MÚSCULOS EXTRAOCULARES
Movimientos oculares

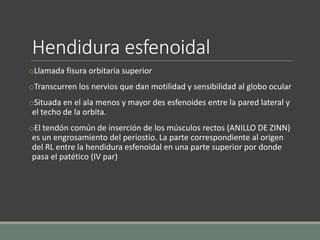

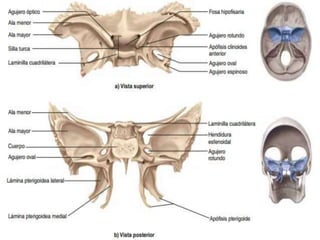

3. Hendidura esfenoidal
oLlamada fisura orbitaria superior
oTranscurren los nervios que dan motilidad y sensibilidad al globo ocular
oSituada en el ala menos y mayor des esfenoides entre la pared lateral y
el techo de la orbita.
oEl tendón común de inserción de los músculos rectos (ANILLO DE ZINN)
es un engrosamiento del periostio. La parte correspondiente al origen
del RL entre la hendidura esfenoidal en una parte superior por donde
pasa el patético (IV par)

4. Canal óptico
oLlamado canal de visión.
oSituado en el ala menor del esfenoides
oComunica la fosa craneal media con la orbita pasa por el NO y la arteria
oftálmica que esta rodeado por el plexo simpático

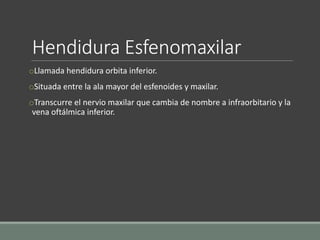

5. Hendidura Esfenomaxilar
oLlamada hendidura orbita inferior.
oSituada entre la ala mayor del esfenoides y maxilar.
oTranscurre el nervio maxilar que cambia de nombre a infraorbitario y la
vena oftálmica inferior.

7. Anillo de Zinn
oEl anillo tendinoso común, también llamado anillo de Zinn, es un tejido
fibroso circular que se encuentra situado en el vértice de la orbita y
rodea al nervio óptico en este punto.
En él se insertan cinco de los seis músculos que forman la musculatura
extrínseca del ojo: Recto superior, recto inferior, recto interno, recto
externo y oblicuo superior.

8. ANILLO DE ZINN

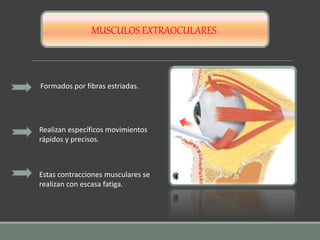

9. MUSCULOS EXTRAOCULARES
Formados por fibras estriadas.
Realizan específicos movimientos
rápidos y precisos.
Estas contracciones musculares se
realizan con escasa fatiga.

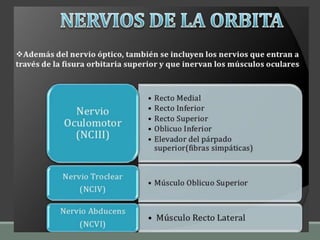

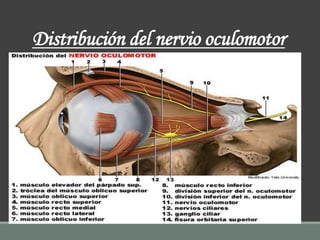

11. Distribución del nervio oculomotor

12. Datos Importantes:
Seis MEO extrínsecos:
4 rectos y 2 oblicuos.
• Musculo elevador del parpado
Anatómica y funcionalmente:
3 pares.
Cada músculo tiene origen óseo e
inserción escleral.
Cinco salen del ápex y uno sale del piso
de la parte anterior de la orbita.
El EPS eleva el párpado superior pero no
mueve al ojo.
Los 4 rectos: 40 mm de long. Aprx.
Recto
s salen del anillo de Zinn y se insertan a
varios mm del limbo.

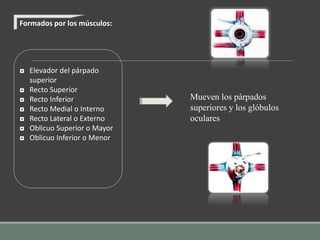

14. Formados por los músculos:
◘ Elevador del párpado
superior
◘ Recto Superior
◘ Recto Inferior
◘ Recto Medial o Interno
◘ Recto Lateral o Externo
◘ Oblicuo Superior o Mayor
◘ Oblicuo Inferior o Menor
Mueven los párpados
superiores y los glóbulos
oculares

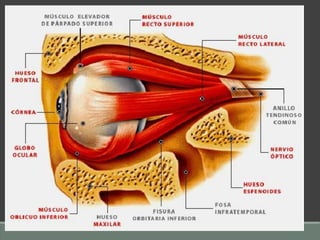

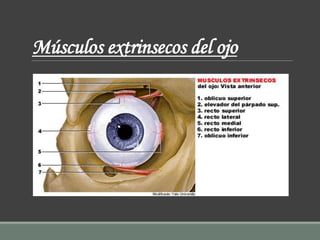

16. Músculos extrinsecos del ojo

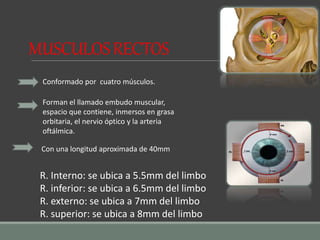

17. Conformado por cuatro músculos.
Con una longitud aproximada de 40mm
Forman el llamado embudo muscular,
espacio que contiene, inmersos en grasa
orbitaria, el nervio óptico y la arteria
oftálmica.
MUSCULOSRECTOS
R. Interno: se ubica a 5.5mm del limbo
R. inferior: se ubica a 6.5mm del limbo
R. externo: se ubica a 7mm del limbo
R. superior: se ubica a 8mm del limbo

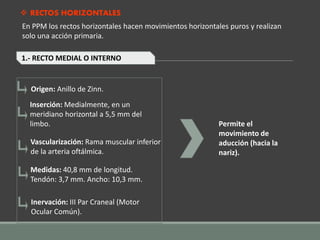

18.  RECTOS HORIZONTALES
En PPM los rectos horizontales hacen movimientos horizontales puros y realizan
solo una acción primaria.
1.- RECTO MEDIAL O INTERNO
Permite el
movimiento de
aducción (hacia la
nariz).
Origen: Anillo de Zinn.
Inserción: Medialmente, en un
meridiano horizontal a 5,5 mm del
limbo.
Vascularización: Rama muscular inferior
de la arteria oftálmica.
Medidas: 40,8 mm de longitud.
Tendón: 3,7 mm. Ancho: 10,3 mm.
Inervación: III Par Craneal (Motor
Ocular Común).

19. 2.- RECTO LATERAL O EXTERNO
Origen: Anillo de Zinn.
Inserción: Lateralmente, en un
meridiano horizontal a 6,9 mm del
limbo.
Vascularización: Arteria lagrimal.
Medidas: 40,6 mm de longitud.
Tendón: 8 mm. Ancho: 9,2 mm.
Inervación: VI Par Craneal (Motor
Ocular Externo).
Permite el movimiento
de abducción (hacia la
fuera).

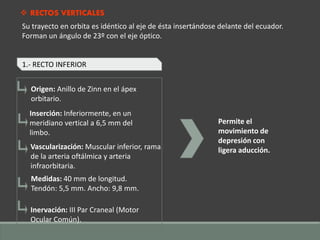

21.  RECTOS VERTICALES
Su trayecto en orbita es idéntico al eje de ésta insertándose delante del ecuador.
Forman un ángulo de 23º con el eje óptico.
1.- RECTO INFERIOR
Permite el
movimiento de
depresión con
ligera aducción.
Origen: Anillo de Zinn en el ápex
orbitario.
Inserción: Inferiormente, en un
meridiano vertical a 6,5 mm del
limbo.
Vascularización: Muscular inferior, rama
de la arteria oftálmica y arteria
infraorbitaria.
Medidas: 40 mm de longitud.
Tendón: 5,5 mm. Ancho: 9,8 mm.
Inervación: III Par Craneal (Motor
Ocular Común).

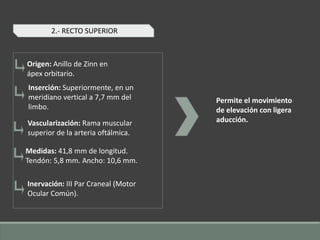

22. 2.- RECTO SUPERIOR
Origen: Anillo de Zinn en
ápex orbitario.
Inserción: Superiormente, en un
meridiano vertical a 7,7 mm del
limbo.
Vascularización: Rama muscular
superior de la arteria oftálmica.
Medidas: 41,8 mm de longitud.
Tendón: 5,8 mm. Ancho: 10,6 mm.
Inervación: III Par Craneal (Motor
Ocular Común).
Permite el movimiento
de elevación con ligera
aducción.

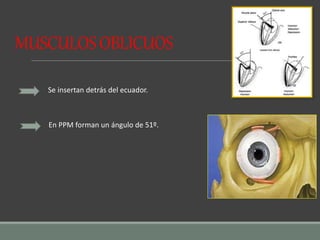

23. MUSCULOSOBLICUOS
Se insertan detrás del ecuador.
En PPM forman un ángulo de 51º.

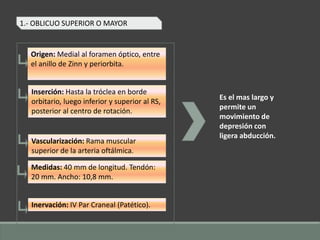

24. 1.- OBLICUO SUPERIOR O MAYOR
Es el mas largo y
permite un
movimiento de
depresión con
ligera abducción.
Origen: Medial al foramen óptico, entre
el anillo de Zinn y periorbita.
Inserción: Hasta la tróclea en borde
orbitario, luego inferior y superior al RS,
posterior al centro de rotación.
Vascularización: Rama muscular
superior de la arteria oftálmica.
Medidas: 40 mm de longitud. Tendón:
20 mm. Ancho: 10,8 mm.
Inervación: IV Par Craneal (Patético).

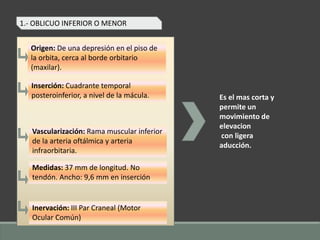

25. 1.- OBLICUO INFERIOR O MENOR
Es el mas corta y
permite un
movimiento de
elevacion
con ligera
aducción.
Origen: De una depresión en el piso de
la orbita, cerca al borde orbitario
(maxilar).
Inserción: Cuadrante temporal
posteroinferior, a nivel de la mácula.
Vascularización: Rama muscular inferior
de la arteria oftálmica y arteria
infraorbitaria.
Medidas: 37 mm de longitud. No
tendón. Ancho: 9,6 mm en inserción.
Inervación: III Par Craneal (Motor
Ocular Común)

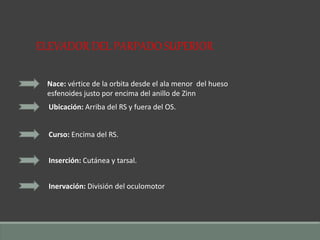

26. ELEVADOR DEL PARPADO SUPERIOR
Nace: vértice de la orbita desde el ala menor del hueso
esfenoides justo por encima del anillo de Zinn
Ubicación: Arriba del RS y fuera del OS.
Curso: Encima del RS.
Inserción: Cutánea y tarsal.
Inervación: División del oculomotor

27. Inervación de los músculos
extraoculares

28. Movimientos
oculares

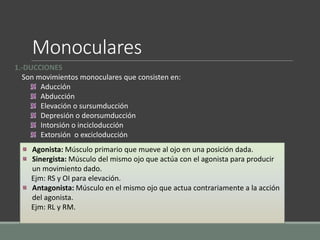

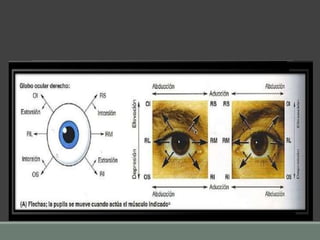

29. 1.-DUCCIONES
Son movimientos monoculares que consisten en:
Aducción
Abducción
Elevación o sursumducción
Depresión o deorsumducción
Intorsión o incicloducción
Extorsión o excicloducción
Agonista: Músculo primario que mueve al ojo en una posición dada.
Sinergista: Músculo del mismo ojo que actúa con el agonista para producir
un movimiento dado.
Ejm: RS y OI para elevación.
Antagonista: Músculo en el mismo ojo que actua contrariamente a la acción
del agonista.
Ejm: RL y RM.
Monoculares

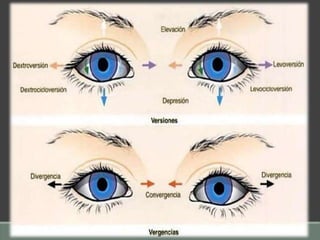

31. 2.-VERSIONES
Son movimientos binoculares en los que los dos ojos se mueven de forma
sincrónica y simétrica en la misma dirección.
3.-VERGENCIAS
Son movimientos oculares en los que los dos ojos se mueven de forma simétrica
en dirección opuesta.
Dextroversión
Levoversión
Elevación o sursumversión
Depresión o deorsumversión
Dextrocicloversión
Levocicloversión
Convergencia: Ojos dirigidos nasalmente.
Divergencia: Ojos dirigidos temporalmente.
Binoculares

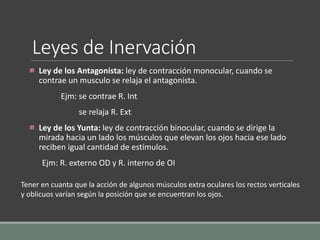

32. Leyes de Inervación
Ley de los Antagonista: ley de contracción monocular, cuando se
contrae un musculo se relaja el antagonista.
Ejm: se contrae R. Int
se relaja R. Ext
Ley de los Yunta: ley de contracción binocular, cuando se dirige la
mirada hacia un lado los músculos que elevan los ojos hacia ese lado
reciben igual cantidad de estímulos.
Ejm: R. externo OD y R. interno de OI
Tener en cuanta que la acción de algunos músculos extra oculares los rectos verticales
y oblicuos varían según la posición que se encuentran los ojos.

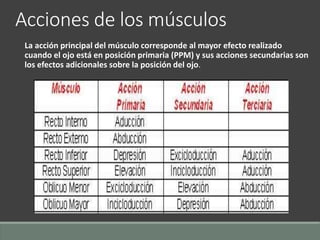

33. La acción principal del músculo corresponde al mayor efecto realizado
cuando el ojo está en posición primaria (PPM) y sus acciones secundarias son
los efectos adicionales sobre la posición del ojo.
Acciones de los músculos

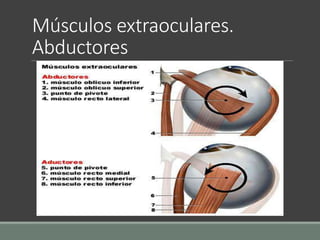

35. Músculos extraoculares.
Abductores

36. Músculos extraoculares.
Rotadores

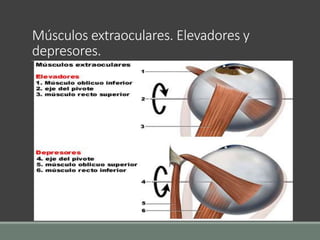

37. Músculos extraoculares. Elevadores y
depresores.
