1. Metodologías de Análisis Clase 3 – 28/8/2007 Christian Sifaqui

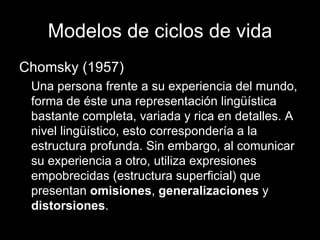

2. Modelos de ciclos de vida Chomsky (1957) Una persona frente a su experiencia del mundo, forma de éste una representación lingüística bastante completa, variada y rica en detalles. A nivel lingüístico, esto correspondería a la estructura profunda. Sin embargo, al comunicar su experiencia a otro, utiliza expresiones empobrecidas (estructura superficial) que presentan omisiones , generalizaciones y distorsiones .

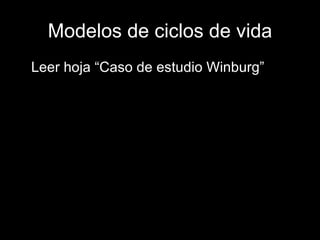

3. Modelos de ciclos de vida Leer hoja “Caso de estudio Winburg”

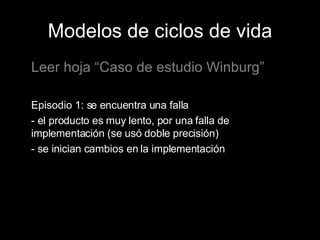

4. Modelos de ciclos de vida Leer hoja “Caso de estudio Winburg” Episodio 1: se encuentra una falla - el producto es muy lento, por una falla de implementación (se usó doble precisión) - se inician cambios en la implementación

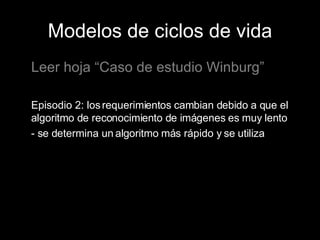

5. Modelos de ciclos de vida Leer hoja “Caso de estudio Winburg” Episodio 2: los requerimientos cambian debido a que el algoritmo de reconocimiento de imágenes es muy lento - se determina un algoritmo más rápido y se utiliza

6. Modelos de ciclos de vida Leer hoja “Caso de estudio Winburg” Episodio 3: se adopta un nuevo diseño, de tal forma de ahorrar algunos costos vendiendo el sistema de reconocimiento - el desarrollo está completo

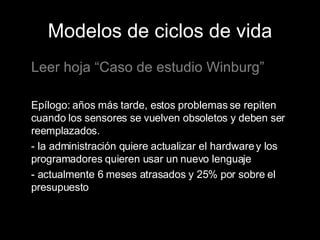

7. Modelos de ciclos de vida Leer hoja “Caso de estudio Winburg” Epílogo: años más tarde, estos problemas se repiten cuando los sensores se vuelven obsoletos y deben ser reemplazados. - la administración quiere actualizar el hardware y los programadores quieren usar un nuevo lenguaje - actualmente 6 meses atrasados y 25% por sobre el presupuesto

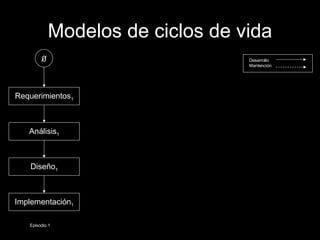

8. Modelos de ciclos de vida ∅ Requerimientos 1 Análisis 1 Diseño 1 Implementación 1 Desarrollo Mantención Episodio 1

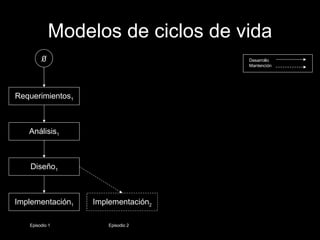

9. Modelos de ciclos de vida ∅ Requerimientos 1 Análisis 1 Diseño 1 Implementación 1 Implementación 2 Desarrollo Mantención Episodio 1 Episodio 2

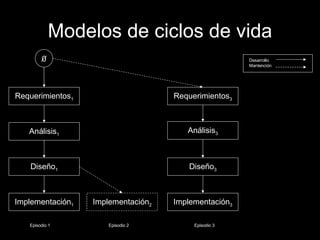

10. Modelos de ciclos de vida ∅ Requerimientos 1 Análisis 1 Diseño 1 Implementación 1 Implementación 2 Requerimientos 3 Análisis 3 Diseño 3 Implementación 3 Desarrollo Mantención Episodio 1 Episodio 2 Episodio 3

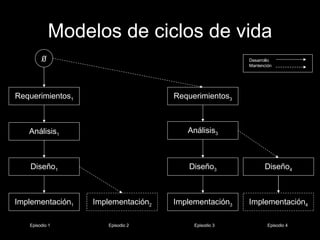

11. Modelos de ciclos de vida ∅ Requerimientos 1 Análisis 1 Diseño 1 Implementación 1 Implementación 2 Requerimientos 3 Análisis 3 Diseño 3 Implementación 3 Implementación 4 Diseño 4 Desarrollo Mantención Episodio 1 Episodio 2 Episodio 3 Episodio 4

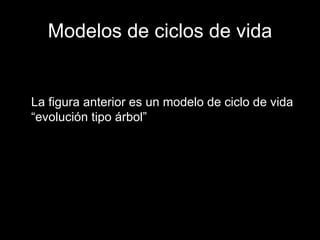

12. Modelos de ciclos de vida La figura anterior es un modelo de ciclo de vida “evolución tipo árbol”

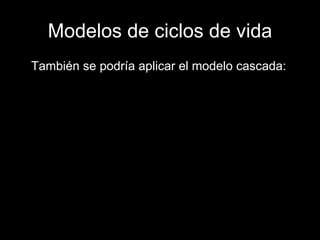

13. Modelos de ciclos de vida También se podría aplicar el modelo cascada:

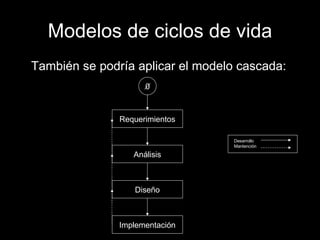

14. Modelos de ciclos de vida También se podría aplicar el modelo cascada: ∅ Requerimientos Análisis Diseño Implementación Desarrollo Mantención

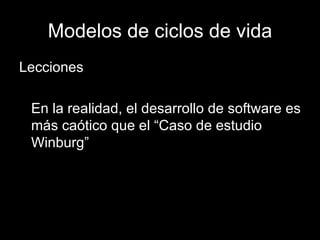

15. Modelos de ciclos de vida Lecciones En la realidad, el desarrollo de software es más caótico que el “ Caso de estudio Winburg”

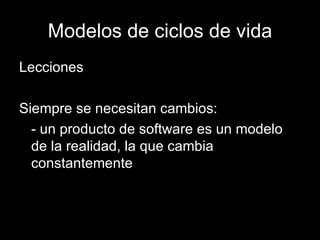

16. Modelos de ciclos de vida Lecciones Siempre se necesitan cambios: - un producto de software es un modelo de la realidad, la que cambia constantemente

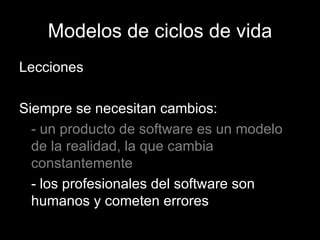

17. Modelos de ciclos de vida Lecciones Siempre se necesitan cambios: - un producto de software es un modelo de la realidad, la que cambia constantemente - los profesionales del software son humanos y cometen errores

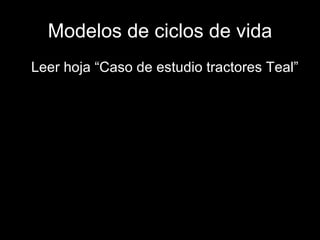

18. Modelos de ciclos de vida Leer hoja “Caso de estudio tractores Teal”

19. Modelos de ciclos de vida Leer hoja “Caso de estudio tractores Teal” No hay solución al “problema del objetivo móvil”

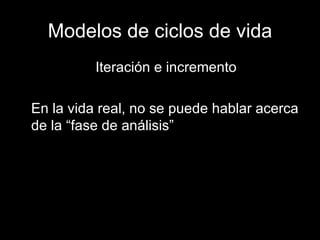

20. Modelos de ciclos de vida Iteración e incremento En la vida real, no se puede hablar acerca de la “fase de análisis”

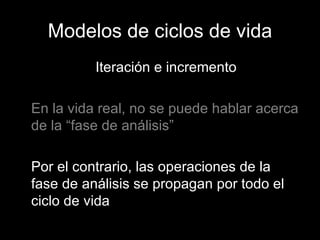

21. Modelos de ciclos de vida Iteración e incremento En la vida real, no se puede hablar acerca de la “fase de análisis” Por el contrario, las operaciones de la fase de análisis se propagan por todo el ciclo de vida

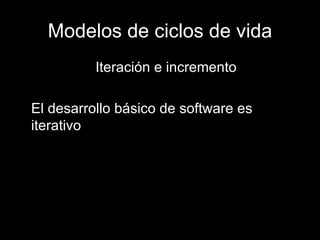

22. Modelos de ciclos de vida Iteración e incremento El desarrollo básico de software es iterativo

23. Modelos de ciclos de vida Iteración e incremento El desarrollo básico de software es iterativo Cada versión sucesiva debe ser más cercana al objetivo que su predecesora

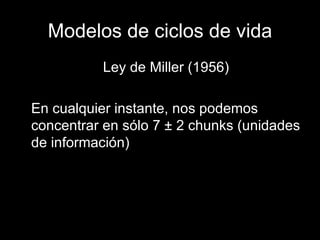

24. Modelos de ciclos de vida Ley de Miller (1956) En cualquier instante, nos podemos concentrar en sólo 7 ± 2 chunks (unidades de información)

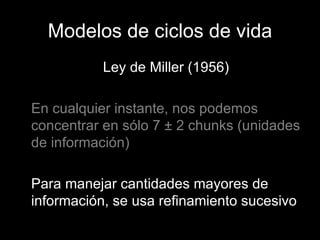

25. Modelos de ciclos de vida Ley de Miller (1956) En cualquier instante, nos podemos concentrar en sólo 7 ± 2 chunks (unidades de información) Para manejar cantidades mayores de información, se usa refinamiento sucesivo

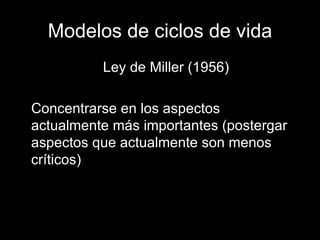

26. Modelos de ciclos de vida Ley de Miller (1956) Concentrarse en los aspectos actualmente más importantes (postergar aspectos que actualmente son menos críticos)

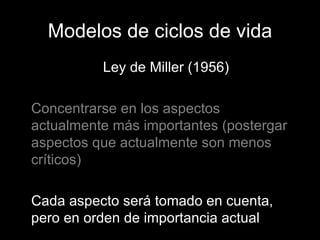

27. Modelos de ciclos de vida Ley de Miller (1956) Concentrarse en los aspectos actualmente más importantes (postergar aspectos que actualmente son menos críticos) Cada aspecto será tomado en cuenta, pero en orden de importancia actual

28. Modelos de ciclos de vida Ley de Miller (1956) Es un proceso incremental

29. Modelos de ciclos de vida Modelo de ciclo de vida iterativo e incremental

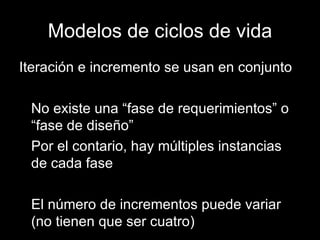

30. Modelos de ciclos de vida Iteración e incremento se usan en conjunto No existe una “fase de requerimientos” o “fase de diseño” Por el contario, hay múltiples instancias de cada fase El número de incrementos puede variar (no tienen que ser cuatro)

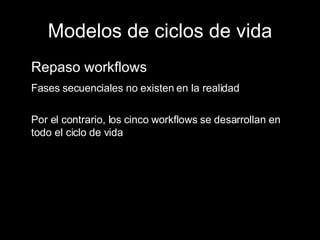

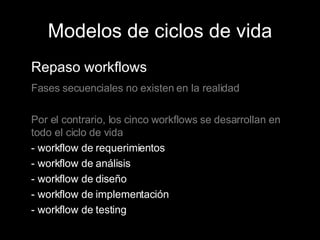

31. Modelos de ciclos de vida Repaso workflows Fases secuenciales no existen en la realidad Por el contrario, los cinco workflows se desarrollan en todo el ciclo de vida

32. Modelos de ciclos de vida Repaso workflows Fases secuenciales no existen en la realidad Por el contrario, los cinco workflows se desarrollan en todo el ciclo de vida - workflow de requerimientos - workflow de análisis - workflow de diseño - workflow de implementación - workflow de testing

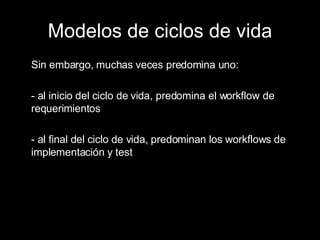

33. Modelos de ciclos de vida Sin embargo, muchas veces predomina uno: - al inicio del ciclo de vida, predomina el workflow de requerimientos - al final del ciclo de vida, predominan los workflows de implementación y test

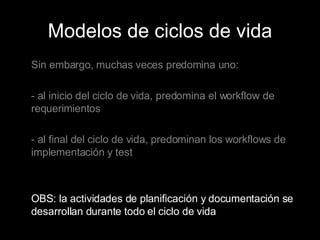

34. Modelos de ciclos de vida Sin embargo, muchas veces predomina uno: - al inicio del ciclo de vida, predomina el workflow de requerimientos - al final del ciclo de vida, predominan los workflows de implementación y test OBS: la actividades de planificación y documentación se desarrollan durante todo el ciclo de vida

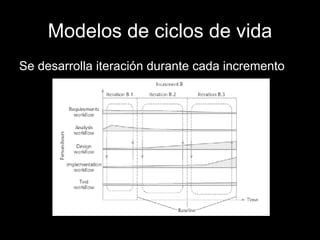

35. Modelos de ciclos de vida Se desarrolla iteración durante cada incremento

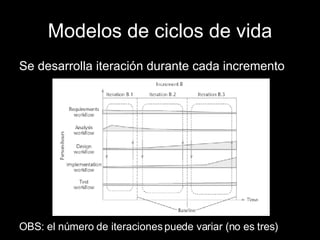

36. Modelos de ciclos de vida Se desarrolla iteración durante cada incremento OBS: el número de iteraciones puede variar (no es tres)

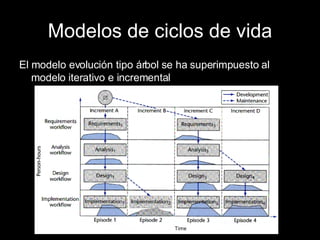

37. Modelos de ciclos de vida El modelo evolución tipo árbol se ha superimpuesto al modelo iterativo e incremental

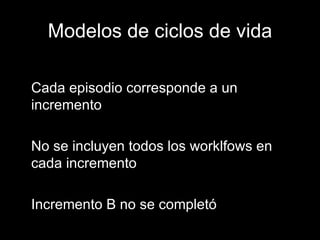

38. Modelos de ciclos de vida Cada episodio corresponde a un incremento No se incluyen todos los worklfows en cada incremento Incremento B no se completó

39. Modelos de ciclos de vida Un proyecto puede ser visto como un conjunto de mini proyectos (incrementos) Artefacto: componente de un producto de software Cada mini proyecto extiende: - artefactos de requerimientos - artefactos de análisis - artefactos de diseño - artefactos de implementación - artefactos de testing

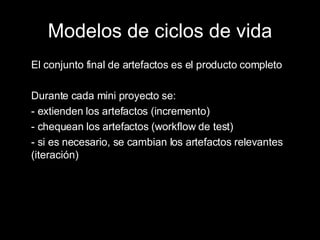

40. Modelos de ciclos de vida El conjunto final de artefactos es el producto completo Durante cada mini proyecto se: - extienden los artefactos (incremento) - chequean los artefactos (workflow de test) - si es necesario, se cambian los artefactos relevantes (iteración)

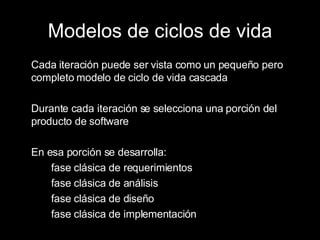

41. Modelos de ciclos de vida Cada iteración puede ser vista como un pequeño pero completo modelo de ciclo de vida cascada Durante cada iteración se selecciona una porción del producto de software En esa porción se desarrolla: fase clásica de requerimientos fase clásica de análisis fase clásica de diseño fase clásica de implementación

42. Modelos de ciclos de vida Hay múltiples oportunidades de chequear que el producto de sofware esté correcto - cada iteración incorpora un workflow de test - las fallas pueden ser detectadas o corregidas La robustez de la arquitectura puede determinarse temprano en el ciclo de vida - arquitectura: módulos de componentes y cómo calzan entre ellos - robustez: la propiedad de ser capaz de administrar extensiones y cambios sin desbaratarse

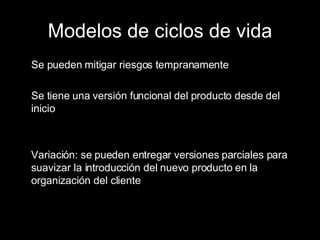

43. Modelos de ciclos de vida Se pueden mitigar riesgos tempranamente Se tiene una versión funcional del producto desde del inicio Variación: se pueden entregar versiones parciales para suavizar la introducción del nuevo producto en la organización del cliente

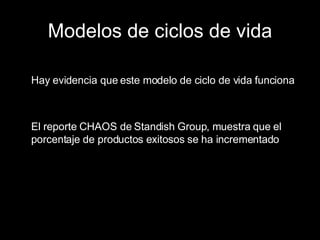

44. Modelos de ciclos de vida Hay evidencia que este modelo de ciclo de vida funciona El reporte CHAOS de Standish Group, muestra que el porcentaje de productos exitosos se ha incrementado

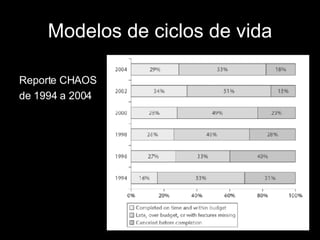

45. Modelos de ciclos de vida Reporte CHAOS de 1994 a 2004

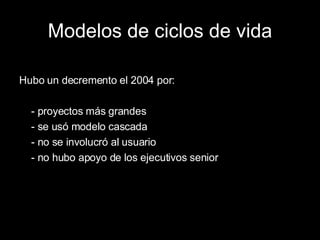

46. Modelos de ciclos de vida Hubo un decremento el 2004 por: - proyectos más grandes - se usó modelo cascada - no se involucró al usuario - no hubo apoyo de los ejecutivos senior

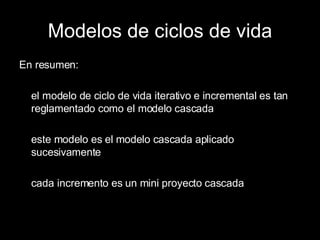

47. Modelos de ciclos de vida En resumen: el modelo de ciclo de vida iterativo e incremental es tan reglamentado como el modelo cascada este modelo es el modelo cascada aplicado sucesivamente cada incremento es un mini proyecto cascada
