Una cisterna es un sistema de almacenamiento de agua enterrado que se construye con diferentes materiales como concreto, tabique o prefabricadas. Las cisternas de concreto requieren excavación, armado con acero, colado de muros y losa, y acabados como aplanado o azulejo. Las cisternas de tabique se construyen con materiales como tabique, mortero y varilla, levantando los muros y colando castillos y losa. Las cisternas prefabricadas son de plástico de una sola pieza que

1. Construcción De Cisterna

2. ¿Qué es una cisterna?
 La cisterna es un sistema de almacenamiento de agua, en forma
de tinaja que se construye enterrada en el suelo
 Es la estructura muy barata y fácil de construir.
 Se usa principalmente para almacenar agua
captada del techo de las casas.

3. Tipos De Forma Para Cisterna
Ventajas:
- Sin aristas, evitando acumulación de
bacterias.
- Más resistente.
Ventajas:
- Mas fácil de construir.

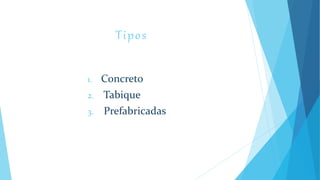

4. Tipos
1. Concreto
2. Tabique
3. Prefabricadas

5. Cisternas De Concreto
 MATERIALES DE
CONSTRUCCION
CONCRETO
ACERO DE REFUERZO
MATERIAL CERAMICO
PEGA AZULEJO
MORTERO
 HERRAMIENTAS
PALA
REVOLVEDORA
GRIFA
AMARRADOR
PLOMO
NIVELETA
CIMBRA

6.  Especificaciones:
 Cimbra:
 *La cimbra deberá estar completamente limpia, nivelada o con contra flecha si se
especifica a plomo según se requiera.
 Concreto:
 Se usara concreto con la resistencia a la compresión de un F ´C = 250 kg/cm2
 Si en el lugar existe planta premezclada será recomendable su uso, si no existe
consultar a un laboratorio que indique el proporciona miento adecuado En función
de los agregados existentes en el lugar.
 El tamaño máximo del agregado grueso bsera de 2 cm (3/4).
 Recubrimientos libres en losas 1.5 cm, TRABES 2 cm, LOSA DE CIMENTACIÓN 2
cm.
 Los recubrimientos especificados deberán ser verificados antes y durante el colado.

7.  Muro De Concreto
 Es el fabricado de concreto generalmente con
refuerzo de acero, capaz de resistir esfuerzos
de compresión, de flexión y empujes
horizontales funcionando en este caso
también como muros de contención.

10. Proceso De Construcción
 Excavación
 Firme malla electro soldada
 Muros aceros de refuerzo 10 cm.
 Losa acero de refuerzo de 8 a 10 cm.
 Todo traslape debe de ser 50 veces el diámetro de la varilla.
 El acero del firme deberá ir anclado al acero de muro

11. Colado
 Los muros deberán ser
colados
monolíticamente y en
ocasiones por separado .
 En la mayoría de este
tipo de cisternas no se
usan cadenas de
cerramiento
Acabados
 Aplanado requemado
 Acabado cerámico
 Aplanado fino de concreto con
impermeabilizante integral
 Ventajas
 Durabilidad y mayor capacidad
 Desventajas
 Acumulación de moho, su instalación es
mas complicada comparando con otro
tipo de cisternas

12. Cisternas de Tabique
 Mortero
 Arena
 Tabique Rojo Recocido
 Varilla
 Alambrón
 Clavos
 Malla Electro Soldada
 Alambre Recocido
 Cimbra
 Cemento
 Grava
 Agua
Materiales Para Construir:

13. Proceso Constructivo De Una Cisterna Con Muros De Tabique
 Se limpia el terreno
 Trazo y nivelación: el trazo consiste en ubicar dentro del proyecto
arquitectónico la cisterna y la nivelación es tomar en cuenta las diferentes
alturas del terreno, del piso terminado, y/o en la profundidad del proyecto
de la cisterna.
 Excavación : se hace con las medidas de la cisterna, más el ancho de los
muros, más la holgura de 10 cm de cada lado, se nivela y apisona el fondo
de la excavación, con una pendiente de 2 % hacia la pichancha.
 Excavación para cárcamo: en una esquina se hace una excavación adicional
de 40x40x40 cm, para que nos quede una cavidad libre de 30x30x30 cm
para la pichancha.

14.  Plantilla: Se hace con concreto simple con f´c : 100 kg/cm2, de 6 cm de
espesor.
 Trazo, habilitado y armado de la losa de cimentación: se traza, habilita y arma
la losa de cimentación de acuerdo al plano estructural, se hace con varilla de
3/8” a una separación de 30 x 30 cm en ambas direcciones, con 10 cm de
espesor y un f´c : 200 kg/cm 2.
 Cadena de desplante: se coloca sobre el armado de la losa de cimentación,
con una sección transversal de 12 x 15 cm armada con 4 varillas de 3/8 y anillos
de alambrón de 9 x 12 cm colocados a 20 cm, desplantando los castillos
necesarios, con 30 cm mínimo de anclaje.
 Colado de la losa de cimentación y cadena de desplante: se cuelan
monolíticamente.

15.  Muros y cadena de cerramiento superior: se levantan los muros con tabique
rojo de barro recocido de 6x12x24 cm, de 12 cm de espesor, asentados con
mortero-arena 1:4. Se habilita y arma la cadena de cerramiento.
 Colado de castillos: se cuelan con una sección transversal de 12 x 15 cm, con un
f´c : 150 kg/cm2, previamente armados con 4 varillas de 3/8”, anillos de
alambrón de 9 x 12 cm colocados a 20 cm. Se dejan pasar 48 hrs mínimo para
poder descimbrar.
 Repello y acabado pulido. Se repella el interior de la cisterna, dejando un día
para que reviente y se le coloca un acabado pulido de cemento gris, boleando
las esquinas. Se preparan instalaciones.
 Cimbrado, trazo, habilitado y armado: consiste en el proceso para la losa de la
cisterna.
 Instalaciones: se colocan las instalaciones hidráulicas y eléctricas.

16.  Colado, curado, registro y resánales: se cuela, se cura y se dejan pasar
7 días mínimo para poder descimbrar la losa, con un f´c : 200 A 250
kg/cm2
 Debe dejarse un registro hombre para trabajos de mantenimiento de
40 x 60 cm o de 60 x 60 cm, sobre el espacio que se preparo para el
cárcamo. Este es normalmente metálico, constando de tapa y angulo,
con una ceja hacia arriba para que no se introduzca agua sucia, al
final se debe resanar y detallar el acabado de la losa y la unión de la
losa tapa y los muros de la cisterna.
 Llenado y prueba: se limpia, se le aplica pintura especial para
humedad, después de días de secado, se procede al llenado y se
prueba el equipo. Se afinan detalles.

17. Cisterna Prefabricada
 Están fabricadas de una sola pieza con polietileno de alta
tecnología, que garantiza su impermeabilidad.
 Evita fugas por lo que el agua se conserva limpia.
 La calidad de los materiales impide que se genere olor y
sabor en el agua.
 Su color interior claro permite ver la cantidad y calidad del
agua almacenada.
 Su tapa roscada clic cierra perfectamente impidiendo la
entrada de impurezas.
 Están fabricadas con plástico.

18. Identificar el tamaño
de la cisterna.
Identifique el tipo de suelo.

19. Excavación y Elaboración de la
Plantilla de Fondo.
Repellado de paredes será de 30cm de
espesor, con malla de gallinero y
grapas de varilla.

20. Colocación de la Cisterna.
Relleno y Colado de Cubierta.
Plantilla de panel “W” o utilice vigueta
bovedilla sobre la excavación.
