Clase 11 Enrutamiento  y  protocolos de enrutamiento
© 2004, Cisco Systems, Inc. All rights reserved. Introducción La introducción al enrutamiento estático La descripción general del enrutamiento dinámico La descripción general de los protocolos de enrutamiento Recomendaciones

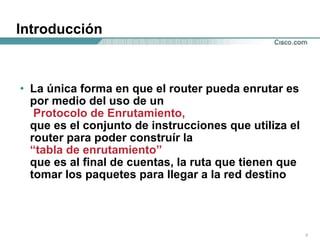

Introducción La única forma en que el router pueda enrutar es por medio del uso de un  Protocolo de Enrutamiento,  que es el conjunto de instrucciones que utiliza el router para poder construír la  “tabla de enrutamiento”  que es al final de cuentas, la ruta que tienen que tomar los paquetes para llegar a la red destino

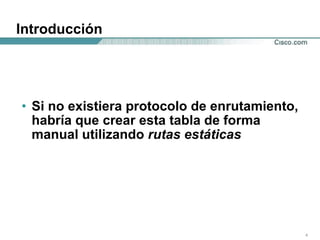

Introducción Si no existiera protocolo de enrutamiento, habría que crear esta tabla de forma manual utilizando  rutas estáticas
Determinación de la ruta

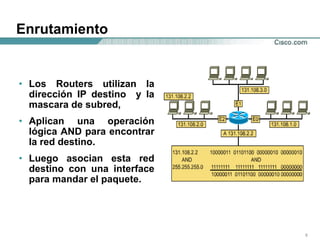

Enrutamiento Los Routers utilizan la dirección IP destino  y la mascara de subred,  Aplican una operación lógica AND para encontrar la red destino. Luego asocian esta red destino con una interface para mandar el paquete.

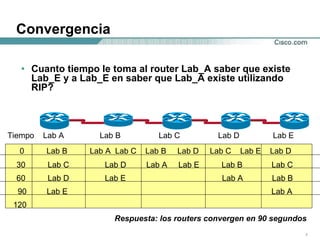

Convergencia Cuanto tiempo le toma al router Lab_A saber que existe Lab_E y a Lab_E en saber que Lab_A existe utilizando RIP? Tiempo  Lab A  Lab B  Lab C  Lab D  Lab E 0  Lab B  Lab A  Lab C  Lab B  Lab D  Lab C  Lab E  Lab D 30  Lab C  Lab D  Lab A  Lab E  Lab B  Lab C 60  Lab D  Lab E  Lab A  Lab B 90  Lab E  Lab A 120 Respuesta: los routers convergen en 90 segundos

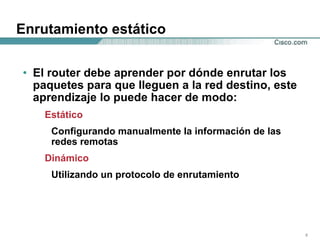

Enrutamiento estático El router debe aprender por dónde enrutar los paquetes para que lleguen a la red destino, este aprendizaje lo puede hacer de modo: Estático Configurando manualmente la información de las  redes remotas Dinámico Utilizando un protocolo de enrutamiento
Comando Ip route Configuración Router(config)# ip  route  [network] [mask] {address/interface} [distance] Se puede utilizar la ruta estatica como ruta por defecto  (default route) o ruta de respaldo (backup route),  poniendo una distancia administrativa mayor a la instalada  en la tabla de enrutamiento. Para verificar la distancia administrativa de una ruta use el comando “ show ip route  address”
Ejemplo Utilizando IP del siguiente Salto Nota: Si la interfaz de  Salida no esta  activa, la ruta estática no se  instalará en la tabla de enrutamiento. Utilizando Interface de salida

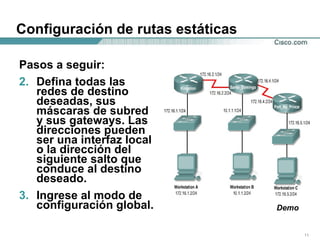

Configuración de rutas estáticas Pasos a seguir: Defina todas las redes de destino deseadas, sus máscaras de subred y sus gateways. Las direcciones pueden ser una interfaz local o la dirección del siguiente salto que conduce al destino deseado.  Ingrese al modo de configuración global.  Demo

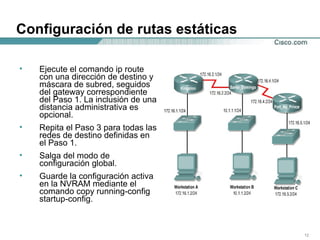

Configuración de rutas estáticas Ejecute el comando ip route con una dirección de destino y máscara de subred, seguidos del gateway correspondiente del Paso 1. La inclusión de una distancia administrativa es opcional.  Repita el Paso 3 para todas las redes de destino definidas en el Paso 1.  Salga del modo de configuración global.  Guarde la configuración activa en la NVRAM mediante el comando copy running-config startup-config.

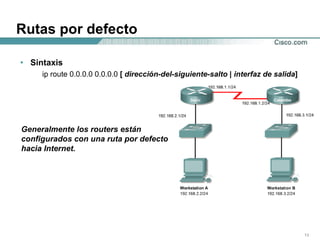

Rutas por defecto Sintaxis ip route 0.0.0.0 0.0.0.0  [  dirección-del-siguiente-salto  |  interfaz de salida ]  Generalmente los routers están configurados con una ruta por defecto hacia Internet.

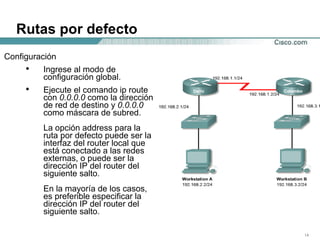

Rutas por defecto Configuración Ingrese al modo de configuración global.  Ejecute el comando ip route con  0.0.0.0  como la dirección de red de destino y  0.0.0.0  como máscara de subred.  La opción address para la ruta por defecto puede ser la interfaz del router local que está conectado a las redes externas, o puede ser la dirección IP del router del siguiente salto.  En la mayoría de los casos, es preferible especificar la dirección IP del router del siguiente salto.

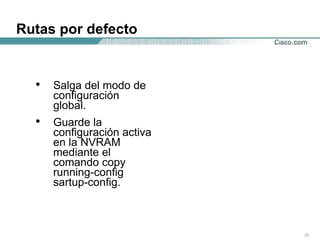

Rutas por defecto Salga del modo de configuración global.  Guarde la configuración activa en la NVRAM mediante el comando copy running-config sartup-config.

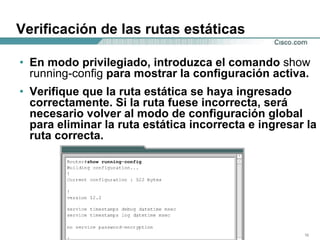

Verificación de las rutas estáticas En modo privilegiado, introduzca el comando  show running-config  para mostrar la configuración activa.  Verifique que la ruta estática se haya ingresado correctamente. Si la ruta fuese incorrecta, será necesario volver al modo de configuración global para eliminar la ruta estática incorrecta e ingresar la ruta correcta.

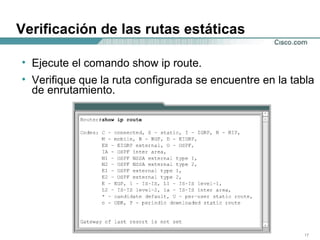

Verificación de las rutas estáticas Ejecute el comando show ip route.  Verifique que la ruta configurada se encuentre en la tabla de enrutamiento.

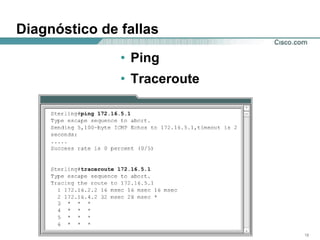

Diagnóstico de fallas Ping Traceroute

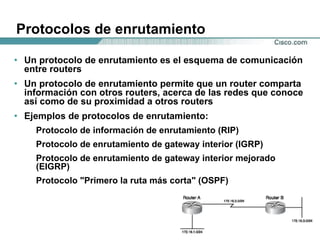

Protocolos de enrutamiento Un protocolo de enrutamiento es el esquema de comunicación entre routers  Un protocolo de enrutamiento permite que un router comparta información con otros routers, acerca de las redes que conoce así como de su proximidad a otros routers Ejemplos de protocolos de enrutamiento: Protocolo de información de enrutamiento (RIP)  Protocolo de enrutamiento de gateway interior (IGRP)  Protocolo de enrutamiento de gateway interior mejorado (EIGRP)  Protocolo "Primero la ruta más corta" (OSPF)

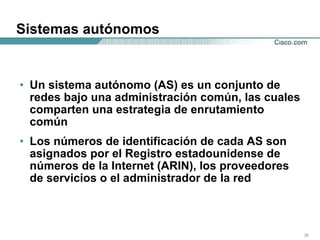

Sistemas autónomos Un sistema autónomo (AS) es un conjunto de redes bajo una administración común, las cuales comparten una estrategia de enrutamiento común Los números de identificación de cada AS son asignados por el Registro estadounidense de números de la Internet (ARIN), los proveedores de servicios o el administrador de la red

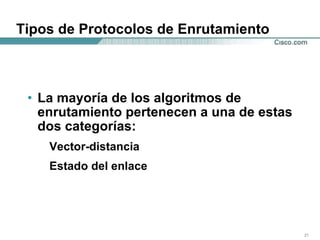

Tipos de Protocolos de Enrutamiento La mayoría de los algoritmos de enrutamiento pertenecen a una de estas dos categorías:  Vector-distancia  Estado del enlace

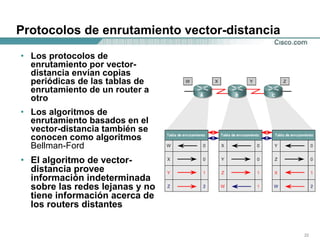

Protocolos de enrutamiento vector-distancia Los protocolos de enrutamiento por vector-distancia envían copias periódicas de las tablas de enrutamiento de un router a otro Los algoritmos de enrutamiento basados en el vector-distancia también se conocen como algoritmos  Bellman-Ford   El algoritmo de vector-distancia provee información indeterminada sobre las redes lejanas y no tiene información acerca de los routers distantes

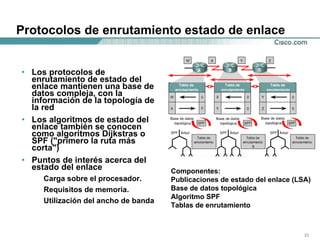

Protocolos de enrutamiento estado de enlace Los protocolos de enrutamiento de estado del enlace mantienen una base de datos compleja, con la información de la topología de la red  Los algoritmos de estado del enlace también se conocen como algoritmos Dijkstras o SPF ("primero la ruta más corta") Puntos de interés acerca del estado del enlace Carga sobre el procesador.  Requisitos de memoria.  Utilización del ancho de banda Componentes: Publicaciones de estado del enlace (LSA) Base de datos topológica Algoritmo SPF  Tablas de enrutamiento

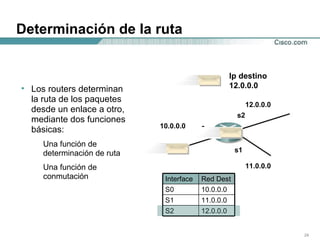

Determinación de la ruta 10.0.0.0 11.0.0.0 12.0.0.0 s0 s1 s2 Ip destino 12.0.0.0 Los routers determinan la ruta de los paquetes desde un enlace a otro, mediante dos funciones básicas: Una función de determinación de ruta  Una función de conmutación 12.0.0.0 S2 11.0.0.0 S1 10.0.0.0 S0 Red Dest Interface

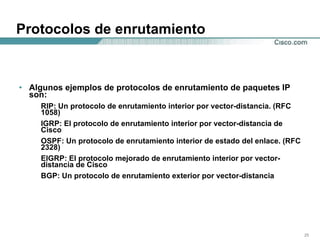

Protocolos de enrutamiento Algunos ejemplos de protocolos de enrutamiento de paquetes IP son:  RIP: Un protocolo de enrutamiento interior por vector-distancia. (RFC 1058)  IGRP: El protocolo de enrutamiento interior por vector-distancia de Cisco OSPF: Un protocolo de enrutamiento interior de estado del enlace. (RFC 2328)  EIGRP: El protocolo mejorado de enrutamiento interior por vector-distancia de Cisco BGP: Un protocolo de enrutamiento exterior por vector-distancia

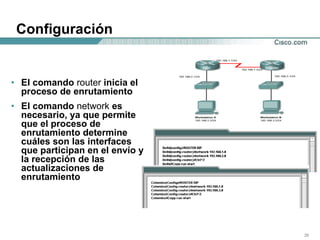

Configuración El comando  router  inicia el proceso de enrutamiento  El comando  network  es necesario, ya que permite que el proceso de enrutamiento determine cuáles son las interfaces que participan en el envío y la recepción de las actualizaciones de enrutamiento

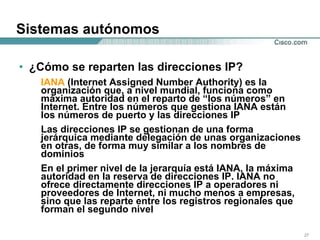

Sistemas autónomos ¿Cómo se reparten las direcciones IP?  IANA  (Internet Assigned Number Authority) es la organización que, a nivel mundial, funciona como máxima autoridad en el reparto de “los números” en Internet. Entre los números que gestiona IANA están los números de puerto y las direcciones IP Las direcciones IP se gestionan de una forma jerárquica mediante delegación de unas organizaciones en otras, de forma muy similar a los nombres de dominios En el primer nivel de la jerarquía está IANA, la máxima autoridad en la reserva de direcciones IP. IANA no ofrece directamente direcciones IP a operadores ni proveedores de Internet, ni mucho menos a empresas, sino que las reparte entre los registros regionales que forman el segundo nivel

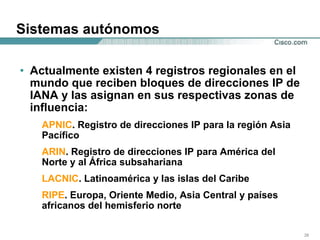

Sistemas autónomos Actualmente existen 4 registros regionales en el mundo que reciben bloques de direcciones IP de IANA y las asignan en sus respectivas zonas de influencia: APNIC . Registro de direcciones IP para la región Asia Pacífico ARIN . Registro de direcciones IP para América del Norte y al África subsahariana LACNIC . Latinoamérica y las islas del Caribe RIPE . Europa, Oriente Medio, Asia Central y países africanos del hemisferio norte
Sistemas autónomos El tercer nivel en la jerarquía está formado por los Sistemas Autónomos, que son quienes reciben bloques de direcciones IP de su registro regional correspondiente. Los Sistemas Autónomos suelen ser operadores con redes propias que gestionan sus propias políticas de enrutamiento y conectividad El cuarto nivel en la jerarquía de reparto de direcciones IP estaría formado por proveedores de Internet o ISP los cuales reciben grupos de direcciones IP por parte del Sistema Autónomo al que están conectados. Por ejemplo, proveedores conectados con Telefónica, ISP con servidores en Estados Unidos o ISP alojados en  LACNIC El último nivel en la jerarquía estaría formado por los usuarios finales de las direcciones IP que las reciben bien sea para conectarse a Internet o para alojar su sitio web

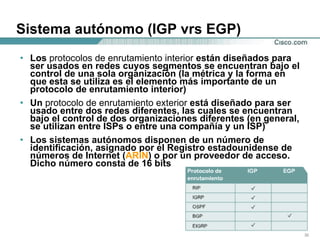

Sistema autónomo (IGP vrs EGP) Los  protocolos de enrutamiento interior  están diseñados para ser usados en redes cuyos segmentos se encuentran bajo el control de una sola organización (la métrica y la forma en que esta se utiliza es el elemento más importante de un protocolo de enrutamiento interior) Un  protocolo de enrutamiento exterior  está diseñado para ser usado entre dos redes diferentes, las cuales se encuentran bajo el control de dos organizaciones diferentes (en general, se utilizan entre ISPs o entre una compañía y un ISP) Los sistemas autónomos disponen de un número de identificación, asignado por el Registro estadounidense de números de Internet ( ARIN ) o por un proveedor de acceso. Dicho número consta de 16 bits

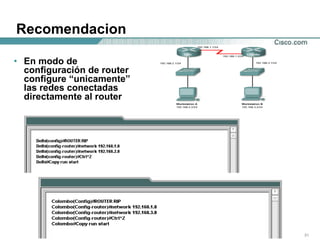

Recomendacion En modo de configuración de router configure “unicamente” las redes conectadas directamente al router

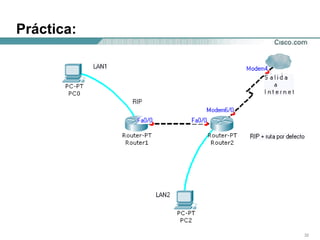

Práctica:

Clase11

  • 1.
    Clase 11 Enrutamiento y protocolos de enrutamiento
  • 2.
    © 2004, CiscoSystems, Inc. All rights reserved. Introducción La introducción al enrutamiento estático La descripción general del enrutamiento dinámico La descripción general de los protocolos de enrutamiento Recomendaciones
  • 3.
    Introducción La únicaforma en que el router pueda enrutar es por medio del uso de un Protocolo de Enrutamiento, que es el conjunto de instrucciones que utiliza el router para poder construír la “tabla de enrutamiento” que es al final de cuentas, la ruta que tienen que tomar los paquetes para llegar a la red destino
  • 4.
    Introducción Si noexistiera protocolo de enrutamiento, habría que crear esta tabla de forma manual utilizando rutas estáticas
  • 5.
  • 6.
    Enrutamiento Los Routersutilizan la dirección IP destino y la mascara de subred, Aplican una operación lógica AND para encontrar la red destino. Luego asocian esta red destino con una interface para mandar el paquete.
  • 7.
    Convergencia Cuanto tiempole toma al router Lab_A saber que existe Lab_E y a Lab_E en saber que Lab_A existe utilizando RIP? Tiempo Lab A Lab B Lab C Lab D Lab E 0 Lab B Lab A Lab C Lab B Lab D Lab C Lab E Lab D 30 Lab C Lab D Lab A Lab E Lab B Lab C 60 Lab D Lab E Lab A Lab B 90 Lab E Lab A 120 Respuesta: los routers convergen en 90 segundos
  • 8.
    Enrutamiento estático Elrouter debe aprender por dónde enrutar los paquetes para que lleguen a la red destino, este aprendizaje lo puede hacer de modo: Estático Configurando manualmente la información de las redes remotas Dinámico Utilizando un protocolo de enrutamiento
  • 9.
    Comando Ip routeConfiguración Router(config)# ip route [network] [mask] {address/interface} [distance] Se puede utilizar la ruta estatica como ruta por defecto (default route) o ruta de respaldo (backup route), poniendo una distancia administrativa mayor a la instalada en la tabla de enrutamiento. Para verificar la distancia administrativa de una ruta use el comando “ show ip route address”
  • 10.
    Ejemplo Utilizando IPdel siguiente Salto Nota: Si la interfaz de Salida no esta activa, la ruta estática no se instalará en la tabla de enrutamiento. Utilizando Interface de salida
  • 11.
    Configuración de rutasestáticas Pasos a seguir: Defina todas las redes de destino deseadas, sus máscaras de subred y sus gateways. Las direcciones pueden ser una interfaz local o la dirección del siguiente salto que conduce al destino deseado. Ingrese al modo de configuración global. Demo
  • 12.
    Configuración de rutasestáticas Ejecute el comando ip route con una dirección de destino y máscara de subred, seguidos del gateway correspondiente del Paso 1. La inclusión de una distancia administrativa es opcional. Repita el Paso 3 para todas las redes de destino definidas en el Paso 1. Salga del modo de configuración global. Guarde la configuración activa en la NVRAM mediante el comando copy running-config startup-config.
  • 13.
    Rutas por defectoSintaxis ip route 0.0.0.0 0.0.0.0 [ dirección-del-siguiente-salto | interfaz de salida ] Generalmente los routers están configurados con una ruta por defecto hacia Internet.
  • 14.
    Rutas por defectoConfiguración Ingrese al modo de configuración global. Ejecute el comando ip route con 0.0.0.0 como la dirección de red de destino y 0.0.0.0 como máscara de subred. La opción address para la ruta por defecto puede ser la interfaz del router local que está conectado a las redes externas, o puede ser la dirección IP del router del siguiente salto. En la mayoría de los casos, es preferible especificar la dirección IP del router del siguiente salto.
  • 15.
    Rutas por defectoSalga del modo de configuración global. Guarde la configuración activa en la NVRAM mediante el comando copy running-config sartup-config.
  • 16.
    Verificación de lasrutas estáticas En modo privilegiado, introduzca el comando show running-config para mostrar la configuración activa. Verifique que la ruta estática se haya ingresado correctamente. Si la ruta fuese incorrecta, será necesario volver al modo de configuración global para eliminar la ruta estática incorrecta e ingresar la ruta correcta.
  • 17.
    Verificación de lasrutas estáticas Ejecute el comando show ip route. Verifique que la ruta configurada se encuentre en la tabla de enrutamiento.
  • 18.
    Diagnóstico de fallasPing Traceroute
  • 19.
    Protocolos de enrutamientoUn protocolo de enrutamiento es el esquema de comunicación entre routers Un protocolo de enrutamiento permite que un router comparta información con otros routers, acerca de las redes que conoce así como de su proximidad a otros routers Ejemplos de protocolos de enrutamiento: Protocolo de información de enrutamiento (RIP) Protocolo de enrutamiento de gateway interior (IGRP) Protocolo de enrutamiento de gateway interior mejorado (EIGRP) Protocolo "Primero la ruta más corta" (OSPF)
  • 20.
    Sistemas autónomos Unsistema autónomo (AS) es un conjunto de redes bajo una administración común, las cuales comparten una estrategia de enrutamiento común Los números de identificación de cada AS son asignados por el Registro estadounidense de números de la Internet (ARIN), los proveedores de servicios o el administrador de la red
  • 21.
    Tipos de Protocolosde Enrutamiento La mayoría de los algoritmos de enrutamiento pertenecen a una de estas dos categorías: Vector-distancia Estado del enlace
  • 22.
    Protocolos de enrutamientovector-distancia Los protocolos de enrutamiento por vector-distancia envían copias periódicas de las tablas de enrutamiento de un router a otro Los algoritmos de enrutamiento basados en el vector-distancia también se conocen como algoritmos Bellman-Ford El algoritmo de vector-distancia provee información indeterminada sobre las redes lejanas y no tiene información acerca de los routers distantes
  • 23.
    Protocolos de enrutamientoestado de enlace Los protocolos de enrutamiento de estado del enlace mantienen una base de datos compleja, con la información de la topología de la red Los algoritmos de estado del enlace también se conocen como algoritmos Dijkstras o SPF ("primero la ruta más corta") Puntos de interés acerca del estado del enlace Carga sobre el procesador. Requisitos de memoria. Utilización del ancho de banda Componentes: Publicaciones de estado del enlace (LSA) Base de datos topológica Algoritmo SPF Tablas de enrutamiento
  • 24.
    Determinación de laruta 10.0.0.0 11.0.0.0 12.0.0.0 s0 s1 s2 Ip destino 12.0.0.0 Los routers determinan la ruta de los paquetes desde un enlace a otro, mediante dos funciones básicas: Una función de determinación de ruta Una función de conmutación 12.0.0.0 S2 11.0.0.0 S1 10.0.0.0 S0 Red Dest Interface
  • 25.
    Protocolos de enrutamientoAlgunos ejemplos de protocolos de enrutamiento de paquetes IP son: RIP: Un protocolo de enrutamiento interior por vector-distancia. (RFC 1058) IGRP: El protocolo de enrutamiento interior por vector-distancia de Cisco OSPF: Un protocolo de enrutamiento interior de estado del enlace. (RFC 2328) EIGRP: El protocolo mejorado de enrutamiento interior por vector-distancia de Cisco BGP: Un protocolo de enrutamiento exterior por vector-distancia
  • 26.
    Configuración El comando router inicia el proceso de enrutamiento El comando network es necesario, ya que permite que el proceso de enrutamiento determine cuáles son las interfaces que participan en el envío y la recepción de las actualizaciones de enrutamiento
  • 27.
    Sistemas autónomos ¿Cómose reparten las direcciones IP? IANA (Internet Assigned Number Authority) es la organización que, a nivel mundial, funciona como máxima autoridad en el reparto de “los números” en Internet. Entre los números que gestiona IANA están los números de puerto y las direcciones IP Las direcciones IP se gestionan de una forma jerárquica mediante delegación de unas organizaciones en otras, de forma muy similar a los nombres de dominios En el primer nivel de la jerarquía está IANA, la máxima autoridad en la reserva de direcciones IP. IANA no ofrece directamente direcciones IP a operadores ni proveedores de Internet, ni mucho menos a empresas, sino que las reparte entre los registros regionales que forman el segundo nivel
  • 28.
    Sistemas autónomos Actualmenteexisten 4 registros regionales en el mundo que reciben bloques de direcciones IP de IANA y las asignan en sus respectivas zonas de influencia: APNIC . Registro de direcciones IP para la región Asia Pacífico ARIN . Registro de direcciones IP para América del Norte y al África subsahariana LACNIC . Latinoamérica y las islas del Caribe RIPE . Europa, Oriente Medio, Asia Central y países africanos del hemisferio norte
  • 29.
    Sistemas autónomos Eltercer nivel en la jerarquía está formado por los Sistemas Autónomos, que son quienes reciben bloques de direcciones IP de su registro regional correspondiente. Los Sistemas Autónomos suelen ser operadores con redes propias que gestionan sus propias políticas de enrutamiento y conectividad El cuarto nivel en la jerarquía de reparto de direcciones IP estaría formado por proveedores de Internet o ISP los cuales reciben grupos de direcciones IP por parte del Sistema Autónomo al que están conectados. Por ejemplo, proveedores conectados con Telefónica, ISP con servidores en Estados Unidos o ISP alojados en LACNIC El último nivel en la jerarquía estaría formado por los usuarios finales de las direcciones IP que las reciben bien sea para conectarse a Internet o para alojar su sitio web
  • 30.
    Sistema autónomo (IGPvrs EGP) Los protocolos de enrutamiento interior están diseñados para ser usados en redes cuyos segmentos se encuentran bajo el control de una sola organización (la métrica y la forma en que esta se utiliza es el elemento más importante de un protocolo de enrutamiento interior) Un protocolo de enrutamiento exterior está diseñado para ser usado entre dos redes diferentes, las cuales se encuentran bajo el control de dos organizaciones diferentes (en general, se utilizan entre ISPs o entre una compañía y un ISP) Los sistemas autónomos disponen de un número de identificación, asignado por el Registro estadounidense de números de Internet ( ARIN ) o por un proveedor de acceso. Dicho número consta de 16 bits
  • 31.
    Recomendacion En modode configuración de router configure “unicamente” las redes conectadas directamente al router
