Este documento describe la instalación de servicios de telecomunicaciones digitales para un centro petroquímico. Se detallan diferentes métodos de codificación digital como unipolar, polar, bifásica y cuaternaria, y sus ventajas para la transmisión de datos de forma más eficiente e inmune al ruido en comparación con las señales analógicas. El proyecto incluye la capacitación de 6 aprendices en estas técnicas de transmisión digital.

1. CENTRO PARA LA INDUSTRIA PETROQUIMICAINSTALACION DE SERVICIOS DE TELECOMUNICACIONESORDEN # 37496TRANSMISIONES DIGITALES INSTRUCTURA: YUDY XIOMARA BLANCO M.APRENDICEZ:CRISTIAN FERNANDEZEDUARDO HURTADOALEX LOMBANAGILBERTO MARTINEZORLANDO MARTINEZ

2. Transmisión digital de datosLa transmisión digital consiste en el envío de información a través de medios de comunicaciones físicos en forma de señales digitales. Por lo tanto, las señales analógicas deben ser digitalizadas antes de ser transmitidas.

3. Sin embargo, como la información digital no puede ser enviada en forma de 0 y 1, debe ser codificada en la forma de una señal con dos estados.

4. Esta transformación de información binaria en una señal de dos estados es realizada por el DCE , también conocido como el decodificador de banda de base, que es el origen de la base de transmisión de banda de nombre para designar la transmisión digitalPara optimizar la transmisión, la señal debe ser codificada para facilitar su transmisión en el medio físico. Ventajas de la Transmisión DigitalLa ventaja principal de la transmisión digital es la inmunidad al ruido. Las señales analógicas son más susceptibles que los pulsos digitales a la amplitud no deseada, frecuencia y variaciones de fases.

5. Se prefieren a los pulsos digitales por su mejor procesamiento y multicanalizaciones que las señales analógicas. Los pulsos digitales pueden guardarse fácilmente, mientras que las señales analógicas no pueden.

6. Los sistemas digitales utilizan la regeneración de señales, en vez de la amplificación de señales, por lo tanto producen un sistema más resistente al ruido que su contraparte analógica.

7. Las señales digitales son más sencillas de medir y evaluar.

8. Los sistemas digitales están mejores equipados para evaluar un rendimiento de error (por ejemplo, detección y corrección de errores), que los sistemas analógicos. Codificaciones más UsadasEs la más sencilla y primitiva.Uso pulsos de voltaje para representar los 1- 0Se denomina así por que usa únicamente una polaridad para la representación.Problema de componente DC y SincroníaTambién usa dos niveles de voltaje para la codificación, pero alternando el significado de los mismos.El voltaje (+) representa 0 y (-) 1 y en el siguiente pulso esto se invierte y (+) = 1 y (-) = 0Se denomina de esta manera ya que usa dos niveles de voltaje para la codificación uno positivo y otro negativo.Elimina el problema del componente DCEl voltaje (+) representa 0 y (-) 1 o viceversa

9. Codificación UnipolarSe denomina unipolarporqueusaunicamenteunapolaridad, estapolaridad se asigna a uno de los dos estadosbinarios, abitualmente 1 y el otroes 0 se representapor el voltage 0Amplitud01001111Tiempo

10. Codificación Unipolar Componente DCComponente DC: dado que la media amplitud de la señal transmitida no es 0, debido a la secuencia de 1 y 0. Esto genera una media que es reconocida como una tensión de corriente continua en el otro extremo del cable, llamada Componente DC se requiere de aparatos especializados para poder manejarla aumentando el costo.Sincronización: Cuando la señal no varia, el receptor puede no tomar correctamente el inicio y el fin de los bits, es decir en una secuencia de 111 entender solamente como 11.AmplitudComponente DC01001111Tiempo

11. Codificación Polar

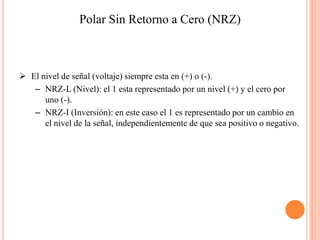

12. Polar Sin Retorno a Cero (NRZ)El nivel de señal (voltaje) siempre esta en (+) o (-).

13. NRZ-L (Nivel): el 1 esta representado por un nivel (+) y el cero por uno (-).

14. NRZ-I (Inversión): en este caso el 1 es representado por un cambio en el nivel de la señal, independientemente de que sea positivo o negativo.Amplitud01001111Tiempo01001111NRZ-LAmplitudNRZ-ITiempo

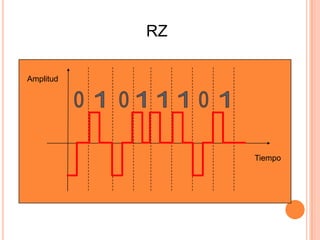

15. Polar con Retorno a Cero (RZ)De igual manera que en la codificación NRZ los 1 y 0 son representados por variaciones de voltaje (+) y (-), pero a diferencia de esta, después de cada bit la amplitud de la señal vuelve a (0).

16. La información se encuentra en la primera parte de señal.Amplitud01001111TiempoRZ

17. Codificación BifasicaManchester: utiliza la inversión en mitad de cada intervalo para sincronizar y representar bits. Una transición (+) a (-) es un 1 y una transición (-) a positivo es 0. Teniendo un doblo objetivo que es el de sincronizar la señal

18. Manchester diferencial: en este caso la inversión en medio del intervalo es usada solamente para sincronizar y los 1 y 0 están representados por la inversión o no al principio del intervalo.01001111Amplitud01001111ManchesterTiempoAmplitudManchester diferencialTiempo

19. Codificación BipolarComo en la codificación RZ, también tiene tres niveles de voltaje: positivo, negativo o cero, pero en este caso el 0 es usado para representar el 0 binario.

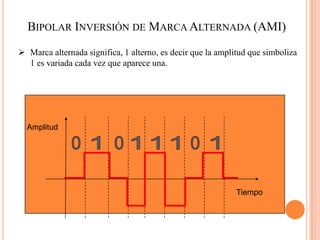

20. En una serie en la cual el un 1 se represento por un nivel positivo, el siguiente 1 se presentara con nivel negativo.Bipolar Inversión de Marca Alternada (AMI)Marca alternada significa, 1 alterno, es decir que la amplitud que simboliza 1 es variada cada vez que aparece una.Amplitud01001111Tiempo

21. + 0 0 0 0 0 0 0 0 - 0 0 0 0 0 0 0 0 + 0 0 0 + - 0 - + - 0 0 0 - + 0 + - Bipolar Sustitución de 8 ceros (B8ZS)Se estableció para solucionar el problema de los ceros consecutivos, y consiste en reemplazar todas las series de 8 ceros por un patrón, según la polaridad del 1 anterior.+ 0 0 0 0 - 0 0 0 0 + 0 0 0 0 - 0 0 0 0 + 0 0 0 +- 0 0 0 - + - 0 0 -- + 0 0 + Bipolar 3 de Alta DensidadEn este patrón la cadena es alterada cada vez que se encuentran 4 ceros consecutivos. Tomando en cuenta además de la polaridad del 1 anterior, también la cantidad de unos anteriores.A) Si el número de 1 es parB) Si el número de 1 es impar

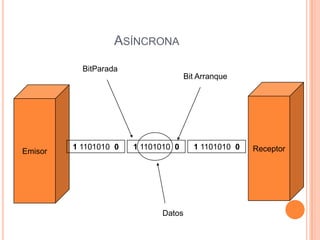

22. SíncronaEste tipo de transmisión posee tramas largas de datos. Bits consecutivos sin bits de sincronía a nivel de transmisión.
