1. MATERIA : CONSTRUCCION DE UNA RED LAN
PROFESORA: FARIDY GUADALUPE CARDENAS CAUICH
ALUMNA:GAMBOA CEBALLOS AMBAR IVONNE
GRUPO:6ª DE INFORMATICA TURNO MATUTINO

3.  La transmisión analógica que datos consiste en el envío de
información en forma de ondas, a través de un medio de
transmisión físico. Los datos se transmiten a través de una onda
portadora: una onda simple cuyo único objetivo es transportar
datos modificando una de sus características
(amplitud, frecuencia o fase). Por este motivo, la transmisión
analógica es generalmente denominada transmisión de
modulación de la onda portadora. Se definen tres tipos de
transmisión analógica, según cuál sea el parámetro de la onda
portadora que varía:
 Transmisión por modulación de la amplitud de la onda
portadora
 Transmisión a través de la modulación de frecuencia de la
onda portadora
 Transmisión por modulación de la fase de la onda
portadora

4.  Transmisión analógica de datos analógicos
 Este tipo de transmisión se refiere a un esquema en el que los datos que
serán transmitidos ya están en formato analógico.
 Para transmitir esta señal, el DCTE (Equipo de Terminación de Circuito
de Datos) debe combinar continuamente la señal que será transmitida y
la onda portadora, de manera que la onda que transmitirá será una
combinación de la onda portadora y la señal transmitida.
 En el caso de la transmisión por modulación de la amplitud, por
ejemplo, la transmisión se llevará a cabo de la siguiente forma:

5.  Transmisión analógica de datos digitales
 Cuando aparecieron los datos digitales, los sistemas de
transmisión todavía eran analógicos. Por eso fue necesario
encontrar la forma de transmitir datos digitales en forma
analógica.
 La solución a este problema fue el módem. Su función es:
 En el momento de la transmisión: debe convertir los datos
digitales (una secuencia de 0 y 1) en señales analógicas
(variación continua de un fenómeno físico). Este proceso se
denomina modulación.
 Cuando recibe la transmisión: debe convertir la señal
analógica en datos digitales. Este proceso se denomina
demodulación.
 De hecho, la palabra módem es un acrónimo para
Modulador/DEModulador...

6.  La transmisión digital consiste en el envío de información a través de medios
de comunicaciones físicos en forma de señales digitales. Por lo tanto, las
señales analógicas deben ser digitalizadas antes de ser transmitidas.
 Sin embargo, como la información digital no puede ser enviada en forma de 0 y
1, debe ser codificada en la forma de una señal con dos estados, por ejemplo:
 dos niveles de voltaje con respecto a la conexión a tierra
 la diferencia de voltaje entre dos cables
 la presencia/ausencia de corriente en un cable
 la presencia/ausencia de luz.
 Esta transformación de información binaria en una señal con dos estados se
realiza a través de un DCE, también conocido como decodificador de la banda
base: es el origen del nombre transmisión de la banda base que designa a la
transmisión digital.

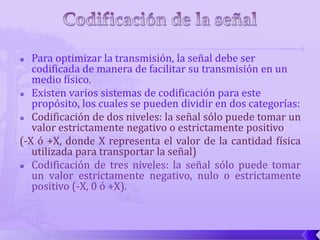

7.  Para optimizar la transmisión, la señal debe ser
codificada de manera de facilitar su transmisión en un
medio físico.
 Existen varios sistemas de codificación para este
propósito, los cuales se pueden dividir en dos categorías:
 Codificación de dos niveles: la señal sólo puede tomar un
valor estrictamente negativo o estrictamente positivo
(-X ó +X, donde X representa el valor de la cantidad física
utilizada para transportar la señal)
 Codificación de tres niveles: la señal sólo puede tomar
un valor estrictamente negativo, nulo o estrictamente
positivo (-X, 0 ó +X).

8. Codificación NRZI
Codificación NRZ  La codificación NRZI es significativamente
diferente de la codificación NRZ.
 Con este tipo de codificación, cuando el valor
 La codificación NRZ (que significa No del bit es 1, la señal cambia de estado luego de
que el reloj lo indica. Cuando el valor del bit es
Return to Zero (Sin Retorno a Cero)), es 0, la señal no cambia de estado.
el primer sistema de codificación y
también el más simple.
 Consiste en la transformación de 0 en -X
y de 1 en +X,| lo que resulta en una
codificación bipolar en la que la señal
nunca es nula. Como resultado, el
receptor puede determinar si la señal
está presente o no.
La codificación NRZI posee numerosas ventajas
que incluyen:
•La detección de una señal o la ausencia de la
misma
•La necesidad de una corriente de transmisión
de baja señal
Sin embargo, esto presenta un problema: la
presencia de una corriente continua durante una
secuencia de ceros, que perturba la
sincronización entre el transmisor y el receptor.

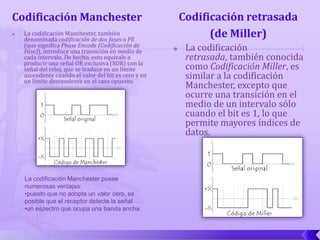

9. Codificación Manchester Codificación retrasada
 La codificación Manchester, también
denominada codificación de dos fases o PE
(de Miller)
(que significa Phase Encode (Codificación de
Fase)), introduce una transición en medio de  La codificación
cada intervalo. De hecho, esto equivale a retrasada, también conocida
producir una señal OR exclusiva (XOR) con la
señal del reloj, que se traduce en un límite como Codificación Miller, es
ascendente cuando el valor del bit es cero y en
un límite descendente en el caso opuesto.
similar a la codificación
Manchester, excepto que
ocurre una transición en el
medio de un intervalo sólo
cuando el bit es 1, lo que
permite mayores índices de
datos.
La codificación Manchester posee
numerosas ventajas:
•puesto que no adopta un valor cero, es
posible que el receptor detecte la señal
•un espectro que ocupa una banda ancha

10.  La codificación bipolar es una codificación de tres
niveles. Por lo tanto utiliza tres estados de la
cantidad transportada en el medio físico:
 El valor 0, cuando el valor del bit es 0
 Alternativamente X y -X cuando el valor del bit es 1

12.  Se conoce como banda ancha en
telecomunicaciones a la transmisión de datos
simétricos por la cual se envían simultáneamente
varias piezas de información, con el objeto de
incrementar la velocidad de transmisión efectiva. En
ingeniería de redes este término se utiliza también
para los métodos en donde dos o más señales
comparten un medio de transmisión.
 Algunas de las variantes de los servicios de Fiber To
The Home son de banda ancha. Los routers que
operan con velocidades mayores a 100 Mbps
también son banda ancha, pues obtienen
velocidades de transmisión simétricas.

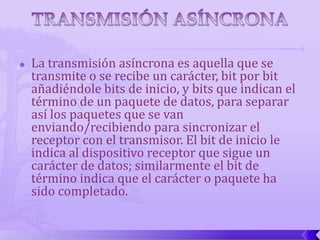

13.  La transmisión asíncrona es aquella que se
transmite o se recibe un carácter, bit por bit
añadiéndole bits de inicio, y bits que indican el
término de un paquete de datos, para separar
así los paquetes que se van
enviando/recibiendo para sincronizar el
receptor con el transmisor. El bit de inicio le
indica al dispositivo receptor que sigue un
carácter de datos; similarmente el bit de
término indica que el carácter o paquete ha
sido completado.

14.  Este tipo de transmisión el envío de un grupo de caracteres en un flujo
continuo de bits. Para lograr la sincronización de ambos dispositivos
(receptor y transmisor) ambos dispositivos proveen una señal de reloj
que se usa para establecer la velocidad de transmisión de datos y para
habilitar los dispositivos conectados a los módems para identificar los
caracteres apropiados mientras estos son transmitidos o recibidos.
 Antes de iniciar la comunicación ambos dispositivos deben de
establecer una sincronización entre ellos. Para esto, antes de enviar los
datos se envían un grupo de caracteres especiales de sincronía.
 Una vez que se logra la sincronía, se pueden empezar a transmitir
datos.
 Por lo general los dispositivos que transmiten en forma síncrona son
más caros que los asíncronos. Debido a que son más sofisticados en el
hardware. A nivel mundial son más empleados los dispositivos
asíncronos ya que facilitan mejor la comunicación.


15.  Inalámbricas
 Telefónicas
 PLC(Power Line Communications )

16. Bluetooth
 Bluetooth es una frecuencia de
radio de disponibilidad universal
que conecta entre sí los dispositivos
habilitados para Bluetooth situados
a una distancia de hasta 10 metros.
Permite conectar un ordenador
portátil o un dispositivo de bolsillo
con otros ordenadores
portátiles, teléfonos
móviles, cámaras, impresoras, tecla
dos, altavoces e incluso un ratón de
ordenador.

17. Wi-Fi
 Wi-Fi o red de área local inalámbrica
(WLAN) es una red de TI de tamaño
medio que utiliza la frecuencia de radio
802.11a, 802.11b o 802.11g en lugar de
cables y permite realizar diversas
conexiones inalámbricas a Internet. Si
sabe dónde se encuentra una red Wi-Fi o
WLAN, puede navegar por
Internet, utilizar el correo electrónico y
acceder a la red privada de una empresa.
 Esta es una buena opción para un
empleado móvil que pasa fuera de su
compañía.

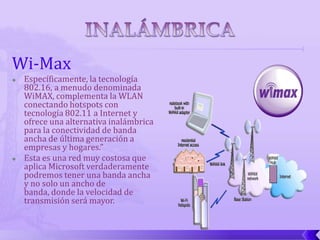

18. Wi-Max
 Específicamente, la tecnología
802.16, a menudo denominada
WiMAX, complementa la WLAN
conectando hotspots con
tecnología 802.11 a Internet y
ofrece una alternativa inalámbrica
para la conectividad de banda
ancha de última generación a
empresas y hogares.”
 Esta es una red muy costosa que
aplica Microsoft verdaderamente
podremos tener una banda ancha
y no solo un ancho de
banda, donde la velocidad de
transmisión será mayor.

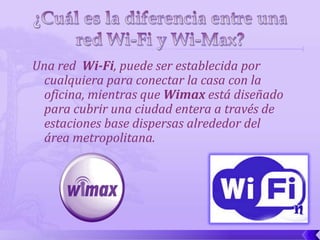

19. Una red Wi-Fi, puede ser establecida por
cualquiera para conectar la casa con la
oficina, mientras que Wimax está diseñado
para cubrir una ciudad entera a través de
estaciones base dispersas alrededor del
área metropolitana.

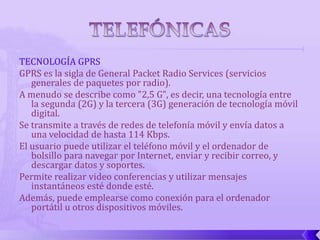

20. TECNOLOGÍA GPRS
GPRS es la sigla de General Packet Radio Services (servicios
generales de paquetes por radio).
A menudo se describe como "2,5 G", es decir, una tecnología entre
la segunda (2G) y la tercera (3G) generación de tecnología móvil
digital.
Se transmite a través de redes de telefonía móvil y envía datos a
una velocidad de hasta 114 Kbps.
El usuario puede utilizar el teléfono móvil y el ordenador de
bolsillo para navegar por Internet, enviar y recibir correo, y
descargar datos y soportes.
Permite realizar video conferencias y utilizar mensajes
instantáneos esté donde esté.
Además, puede emplearse como conexión para el ordenador
portátil u otros dispositivos móviles.

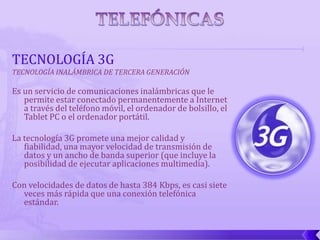

21. TECNOLOGÍA 3G
TECNOLOGÍA INALÁMBRICA DE TERCERA GENERACIÓN
Es un servicio de comunicaciones inalámbricas que le
permite estar conectado permanentemente a Internet
a través del teléfono móvil, el ordenador de bolsillo, el
Tablet PC o el ordenador portátil.
La tecnología 3G promete una mejor calidad y
fiabilidad, una mayor velocidad de transmisión de
datos y un ancho de banda superior (que incluye la
posibilidad de ejecutar aplicaciones multimedia).
Con velocidades de datos de hasta 384 Kbps, es casi siete
veces más rápida que una conexión telefónica
estándar.

22.  Power Line Communications, también conocido
por sus siglas PLC, es un término inglés que puede
traducirse por comunicaciones mediante cable
eléctrico y que se refiere a diferentes tecnologías
que utilizan las líneas de energía eléctrica
convencionales para transmitir señales de radio
para propósitos de comunicación. La tecnología PLC
aprovecha la red eléctrica para convertirla en una
línea digital de alta velocidad de transmisión de
datos, permitiendo, entre otras cosas, el acceso a
Internet mediante banda ancha.

23. Un módem es un periférico
utilizado para transferir
información entre varios equipos
a través de un medio de
transmisión por cable (por
ejemplo las líneas telefónicas).
Los equipos funcionan
digitalmente con un lenguaje
binario (una serie de ceros y
unos), pero los módem son
analógicos. Las señales digitales
pasan de un valor a otro. No hay
punto medio o a mitad de
camino.

24.  Protocolos punto a punto.
Son los protocolos más antiguos y elementales utilizados para la comunicación
mediante una línea de datos entre dos únicos ordenadores. Algunas de sus normas
básicas establecen los criterios siguientes:
Papel que asume cada una de las dos partes durante una sesión de
comunicaciones, identificándose y definiendo el papel correspondiente al
ordenador que ha iniciado la sesión y al que responde. Al primero se le llama
"comando" y al segundo, "respuesta".
Manera de controlar la correcta recepción de los datos. Por ejemplo, añadiendo un
carácter al final de cada mensaje que sea la suma total de BIT utilizados.
Tiempo máximo que debe pasar entre el envío de un mensaje y la recepción del acuse
de recibo desde la estación receptora.
Número veces que se debe repetir un mensaje en caso de que, pasados los tiempos
correspondientes, no se reciba el mensaje de acuse de recibo.

25. Se debe establecer la comunicación en el caso de que las
máquinas que se están comunicando directamente sean
servidores de una red local (LAN). Por ejemplo asignando
un numero a cada uno de los terminales.
Sistemas de polling: estos sistemas controlan las
comunicaciones en una red dirigida por un ordenador
central, y se organizan de manera que es éste el que les
pregunta secuencialmente a todos los ordenadores de la
red si tienen algo que comunicar, y les insta a que lo hagan
en caso afirmativo, ningún otro componentes de la red
toma, en ningún momento, la iniciativa de la comunicación.

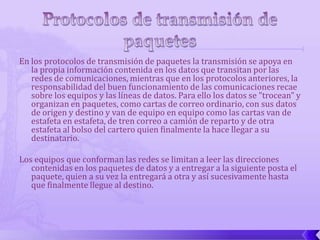

26. En los protocolos de transmisión de paquetes la transmisión se apoya en
la propia información contenida en los datos que transitan por las
redes de comunicaciones, mientras que en los protocolos anteriores, la
responsabilidad del buen funcionamiento de las comunicaciones recae
sobre los equipos y las líneas de datos. Para ello los datos se "trocean" y
organizan en paquetes, como cartas de correo ordinario, con sus datos
de origen y destino y van de equipo en equipo como las cartas van de
estafeta en estafeta, de tren correo a camión de reparto y de otra
estafeta al bolso del cartero quien finalmente la hace llegar a su
destinatario.
Los equipos que conforman las redes se limitan a leer las direcciones
contenidas en los paquetes de datos y a entregar a la siguiente posta el
paquete, quien a su vez la entregará a otra y así sucesivamente hasta
que finalmente llegue al destino.

27. TCP/IP son las siglas de "Transfer Control Protocol /
Internet Protocol" y éste es el conjunto de normas de
transporte establecido y definido lenguaje establecido
para la Red Internet e incorporado por otras redes.
TCP/IP es un protocolo de transmisión de paquetes.
Cuando un ordenador quiere mandar a otro un fichero
de datos, lo primero que hace es partirlo en trozos
pequeños (alrededor de unos 4 Kb) y posteriormente
enviar cada trozo por separado. Cada paquete de
información contiene la dirección en la Red donde ha de
llegar, y también la dirección de remite, por si hay que
recibir respuesta. Los paquetes viajan por la Red de
forma independiente.

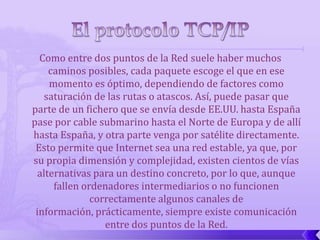

28. Como entre dos puntos de la Red suele haber muchos
caminos posibles, cada paquete escoge el que en ese
momento es óptimo, dependiendo de factores como
saturación de las rutas o atascos. Así, puede pasar que
parte de un fichero que se envía desde EE.UU. hasta España
pase por cable submarino hasta el Norte de Europa y de allí
hasta España, y otra parte venga por satélite directamente.
Esto permite que Internet sea una red estable, ya que, por
su propia dimensión y complejidad, existen cientos de vías
alternativas para un destino concreto, por lo que, aunque
fallen ordenadores intermediarios o no funcionen
correctamente algunos canales de
información, prácticamente, siempre existe comunicación
entre dos puntos de la Red.

29. Otra consecuencia de la estructura y forma de actuar de TCP/IP es que
admite la eventualidad de que algún paquete de información se pierda
por el camino por algún suceso indeseado como que un ordenador
intermediario se apague o se sature cuando está pasando por él un
trozo de un determinado fichero en transmisión. Si esto
ocurre, siempre queda abierta la posibilidad de volver a solicitar el
paquete perdido, y completar la información sin necesidad de volver a
transferir todo el conjunto de datos. En algunos servicios de
Internet, como el FTP, automáticamente se vuelve a pedir el envío del
paquete perdido, para que el fichero solicitado llegue a su destino
íntegramente. Sin embargo, en otros servicios como es la Navegación
por la World Wide Web, la pérdida de uno de estos paquetes implica
que en la pantalla del receptor no aparezca una imagen o un texto en el
lugar donde debería estar, pero siempre existe la posibilidad de volver
a solicitar dicha información.

30. ISO International Standards Organization (Organización
Internacional de normas)
Los estándares son los siguientes
Es la norma ANSI/TIA/EIA-568-A, quot;Norma para  construcción
comercial de cableado de telecomunicacionesquot;. Esta norma fue
desarrollada y aprobada por comités del Instituto Nacional
Americano de Normas (ANSI), la Asociación de la Industria de
Telecomunicaciones (TIA), y la Asociación de la Industria
Electrónica, (EIA) La norma establece criterios técnicos y de
rendimiento para diversos componentes y configuraciones de
sistemas. Además, hay un número de normas relacionadas que
deben seguirse con apego Dichas normas incluyen la ANSI/EIA/TIA-
569, quot;Norma  de construcción comercial para vías y espacios de
telecomunicacionesquot;, que proporciona directrices para
conformar ubicaciones, áreas, y vías a través de las cuales se instalan
los equipos y medios de telecomunicaciones.

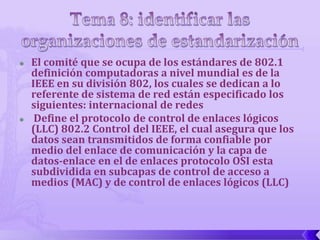

31.  El comité que se ocupa de los estándares de 802.1
definición computadoras a nivel mundial es de la
IEEE en su división 802, los cuales se dedican a lo
referente de sistema de red están especificado los
siguientes: internacional de redes
 Define el protocolo de control de enlaces lógicos
(LLC) 802.2 Control del IEEE, el cual asegura que los
datos sean transmitidos de forma confiable por
medio del enlace de comunicación y la capa de
datos-enlace en el de enlaces protocolo OSI esta
subdividida en subcapas de control de acceso a
medios (MAC) y de control de enlaces lógicos (LLC)

32. El LLC provee los siguientes servicios:
Hace referencia a las redes tipo bus en
802.3 Redes CSMA/CD donde se deben de
evitar las colisiones de paquetes de
información, por lo cual este estándar hace
regencia el uso de CSMA/CD( Acceso
múltiple con detención de portadora con
detención de colisión)

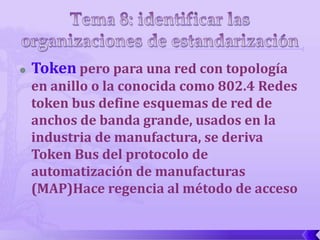

33.  Token pero para una red con topología
en anillo o la conocida como 802.4 Redes
token bus define esquemas de red de
anchos de banda grande, usados en la
industria de manufactura, se deriva
Token Bus del protocolo de
automatización de manufacturas
(MAP)Hace regencia al método de acceso

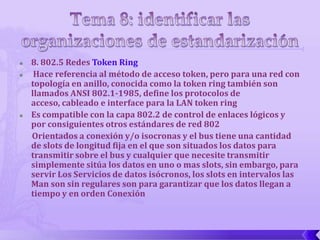

34.  8. 802.5 Redes Token Ring
 Hace referencia al método de acceso token, pero para una red con
topología en anillo, conocida como la token ring también son
llamados ANSI 802.1-1985, define los protocolos de
acceso, cableado e interface para la LAN token ring
 Es compatible con la capa 802.2 de control de enlaces lógicos y
por consiguientes otros estándares de red 802
Orientados a conexión y/o isocronas y el bus tiene una cantidad
de slots de longitud fija en el que son situados los datos para
transmitir sobre el bus y cualquier que necesite transmitir
simplemente sitúa los datos en uno o mas slots, sin embargo, para
servir Los Servicios de datos isócronos, los slots en intervalos las
Man son sin regulares son para garantizar que los datos llegan a
tiempo y en orden Conexión

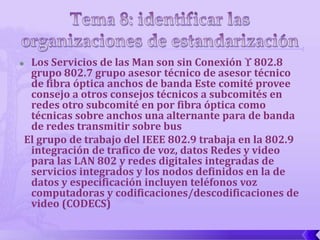

35. Los Servicios de las Man son sin Conexión  802.8
grupo 802.7 grupo asesor técnico de asesor técnico
de fibra óptica anchos de banda Este comité provee
consejo a otros consejos técnicos a subcomités en
redes otro subcomité en por fibra óptica como
técnicas sobre anchos una alternante para de banda
de redes transmitir sobre bus
El grupo de trabajo del IEEE 802.9 trabaja en la 802.9
integración de trafico de voz, datos Redes y video
para las LAN 802 y redes digitales integradas de
servicios integrados y los nodos definidos en la de
datos y especificación incluyen teléfonos voz
computadoras y codificaciones/descodificaciones de
video (CODECS)

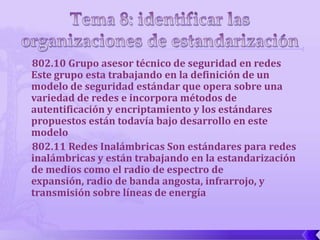

36. 802.10 Grupo asesor técnico de seguridad en redes
Este grupo esta trabajando en la definición de un
modelo de seguridad estándar que opera sobre una
variedad de redes e incorpora métodos de
autentificación y encriptamiento y los estándares
propuestos están todavía bajo desarrollo en este
modelo
802.11 Redes Inalámbricas Son estándares para redes
inalámbricas y están trabajando en la estandarización
de medios como el radio de espectro de
expansión, radio de banda angosta, infrarrojo, y
transmisión sobre líneas de energía

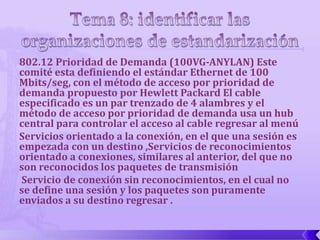

37. 802.12 Prioridad de Demanda (100VG-ANYLAN) Este
comité esta definiendo el estándar Ethernet de 100
Mbits/seg, con el método de acceso por prioridad de
demanda propuesto por Hewlett Packard El cable
especificado es un par trenzado de 4 alambres y el
método de acceso por prioridad de demanda usa un hub
central para controlar el acceso al cable regresar al menú
Servicios orientado a la conexión, en el que una sesión es
empezada con un destino ,Servicios de reconocimientos
orientado a conexiones, similares al anterior, del que no
son reconocidos los paquetes de transmisión
Servicio de conexión sin reconocimientos, en el cual no
se define una sesión y los paquetes son puramente
enviados a su destino regresar .

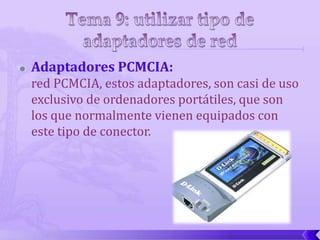

38.  Adaptadores PCMCIA:
red PCMCIA, estos adaptadores, son casi de uso
exclusivo de ordenadores portátiles, que son
los que normalmente vienen equipados con
este tipo de conector.

39. Adaptadores PCI: Son dispositivos PCI, similares a las
tarjetas PCI a las que ya estamos habituados. Su uso esta
indicado en ordenadores de sobremesa.

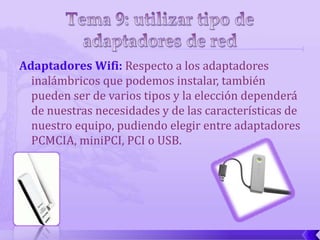

40. Adaptadores Wifi: Respecto a los adaptadores
inalámbricos que podemos instalar, también
pueden ser de varios tipos y la elección dependerá
de nuestras necesidades y de las características de
nuestro equipo, pudiendo elegir entre adaptadores
PCMCIA, miniPCI, PCI o USB.

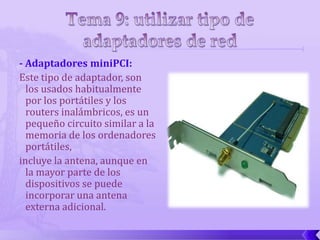

41. - Adaptadores miniPCI:
Este tipo de adaptador, son
los usados habitualmente
por los portátiles y los
routers inalámbricos, es un
pequeño circuito similar a la
memoria de los ordenadores
portátiles,
incluye la antena, aunque en
la mayor parte de los
dispositivos se puede
incorporar una antena
externa adicional.

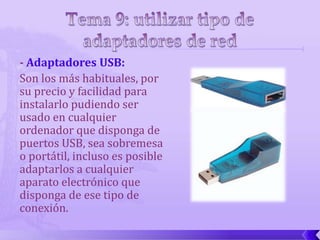

42. - Adaptadores USB:
Son los más habituales, por
su precio y facilidad para
instalarlo pudiendo ser
usado en cualquier
ordenador que disponga de
puertos USB, sea sobremesa
o portátil, incluso es posible
adaptarlos a cualquier
aparato electrónico que
disponga de ese tipo de
conexión.

43. El propósito fundamental de la estructura física de la
red consiste en transportar, como flujo de bits, la
información de una máquina a otra. Para realizar
esta función se van a utilizar diversos medios de
transmisión.
Tipo de conductor utilizado, Velocidad máxima que
pueden proporcionar ( ancho de banda ), Distancias
máximas que pueden ofrecer, Inmunidad frente a
interferencias electromagnéticas, Facilidad de
instalación, Capacidad de soportar diferentes
tecnologías de nivel de enlace.

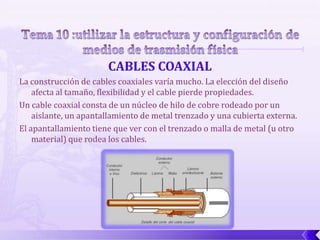

44. Un cable coaxial consta de un núcleo de hilo de cobre rodeado por un aislante, un apantallamiento d
El apantallamiento tiene que ver con el trenzado o malla de metal (u otro material) que rodea los ca
CABLES COAXIAL
La construcción de cables coaxiales varía mucho. La elección del diseño
afecta al tamaño, flexibilidad y el cable pierde propiedades.
Un cable coaxial consta de un núcleo de hilo de cobre rodeado por un
aislante, un apantallamiento de metal trenzado y una cubierta externa.
El apantallamiento tiene que ver con el trenzado o malla de metal (u otro
material) que rodea los cables.

45. El núcleo de un cable coaxial transporta señales electrónicas que forman la información.
Este núcleo puede ser sólido (normalmente de cobre) o de hilos.
Rodeando al núcleo existe una capa aislante dieléctrica que la separa de la malla de hilo.
La malla de hilo trenzada actúa como masa, y protege al núcleo del ruido eléctrico y
de la distorsión que proviene de los hilos adyacentes.
El núcleo y la malla deben estar separados uno del otro. Si llegaran a tocarse, se
produciría un cortocircuito, y el ruido o las señales que se encuentren perdidas en la
malla, atravesarían el hilo de cobre.
Un cortocircuito ocurre cuando dos hilos o un hilo y una tierra se ponen en contacto. Este
contacto causa un flujo directo de corriente (o datos) en un camino no deseado.
En el caso de una instalación eléctrica común, un cortocircuito causará el chispazo y el
fundido del fusible o del interruptor automático. Con dispositivos electrónicos que
utilizan bajos voltajes, el efecto es menor, y casi no se detecta. Estos cortocircuitos de
bajo voltaje causan un fallo en el dispositivo y lo normal es que se pierdan los datos
que se estaban transfiriendo.
Una cubierta exterior no conductora (normalmente hecha de goma, teflón o plástico)
rodea todo el cable, para evitar las posibles descargas eléctricas.
El cable coaxial es más resistente a interferencias y atenuación que el cable de par
trenzado, por esto hubo un tiempo que fue el más usado.

46. Existen dos tipos de cable coaxial:
cable Thick o cable grueso: es más voluminoso, caro y difícil de instalar, pero
permite conectar un mayor número de nodos y alcanzar mayores
distancias.
cable Thin o cable fino, también conocido como cheapernet por ser más
económico y fácil de instalar. Sólo se utiliza para redes con un número
reducido de nodos.
Ambos tipos de cable pueden ser usados simultáneamente en una red. La
velocidad de transmisión de la señal por ambos es de 10 Mb.
Ventajas del cable coaxial:
La protección de las señales contra interferencias eléctricas debida a otros
equipos, fotocopiadoras, motores, luces fluorescentes, etc.
Puede cubrir distancias relativamente grandes, entre 185 y 1500 metros
dependiendo del tipo de cable usado.

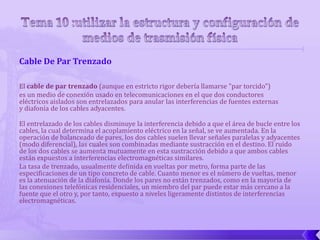

47. Cable De Par Trenzado
El cable de par trenzado (aunque en estricto rigor debería llamarse "par torcido")
es un medio de conexión usado en telecomunicaciones en el que dos conductores
eléctricos aislados son entrelazados para anular las interferencias de fuentes externas
y diafonía de los cables adyacentes.
El entrelazado de los cables disminuye la interferencia debido a que el área de bucle entre los
cables, la cual determina el acoplamiento eléctrico en la señal, se ve aumentada. En la
operación de balanceado de pares, los dos cables suelen llevar señales paralelas y adyacentes
(modo diferencial), las cuales son combinadas mediante sustracción en el destino. El ruido
de los dos cables se aumenta mutuamente en esta sustracción debido a que ambos cables
están expuestos a interferencias electromagnéticas similares.
La tasa de trenzado, usualmente definida en vueltas por metro, forma parte de las
especificaciones de un tipo concreto de cable. Cuanto menor es el número de vueltas, menor
es la atenuación de la diafonía. Donde los pares no están trenzados, como en la mayoría de
las conexiones telefónicas residenciales, un miembro del par puede estar más cercano a la
fuente que el otro y, por tanto, expuesto a niveles ligeramente distintos de interferencias
electromagnéticas.

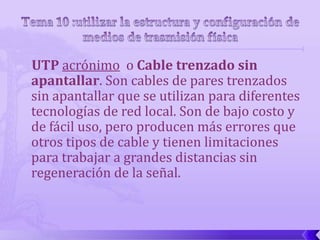

48. UTP acrónimo o Cable trenzado sin
apantallar. Son cables de pares trenzados
sin apantallar que se utilizan para diferentes
tecnologías de red local. Son de bajo costo y
de fácil uso, pero producen más errores que
otros tipos de cable y tienen limitaciones
para trabajar a grandes distancias sin
regeneración de la señal.

49. <!--[if !supportLists]-->§ <!--[endif]-->STP, acrónimo de Shielded Twisted
Pair o Par trenzado apantallado. Se trata de cables de cobre aislados
dentro de una cubierta protectora, con un número específico de
trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor
de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se
utiliza en redes de ordenadores comoEthernet o Token Ring. Es más
caro que la versión no apantallada o UTP.

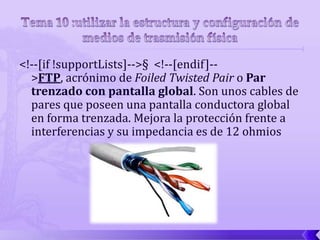

50. <!--[if !supportLists]-->§ <!--[endif]--
>FTP, acrónimo de Foiled Twisted Pair o Par
trenzado con pantalla global. Son unos cables de
pares que poseen una pantalla conductora global
en forma trenzada. Mejora la protección frente a
interferencias y su impedancia es de 12 ohmios

51. Fibra óptica
La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos;
un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se
envían pulsos de luz que representan los datos a transmitir. El haz de luz queda
completamente confinado y se propaga por el interior de la fibra con un ángulo
de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La
fuente de luz puede ser láser o un LED.

52. Comunicaciones con fibra óptica
La fibra óptica se emplea como medio de transmisión para las redes de
telecomunicaciones, ya que por su flexibilidad los conductores ópticos pueden
agruparse formando cables. Las fibras usadas en este campo son de plástico o de
vidrio, y algunas veces de los dos tipos. Para usos interurbanos son de vidrio, por
la baja atenuación que tienen.
El FTP
La fibra óptica posee una variante llamada FTP (No confundir con el protocolo
FTP)
El FTP , o Par trenzado de fibra óptica en español, es la combinación de la
fiabilidad del par trenzado y la velocidad de la fibra optica, se emplea solo en
instalaciones científico-militares gracias a la velocidad de transmisión 10gb/s, no
esta disponible para el mercado civil actualmente, su costo es 3 veces mayor al de
la fibra óptica.
Para las comunicaciones se emplean fibras multimodal y mono modo, usando las
multimodal para distancias cortas (hasta 5000 m) y las mono modo para
acoplamientos de larga distancia. Debido a que las fibras mono modo son más
sensibles a los empalmes, soldaduras y conectores, las fibras y los componentes de
éstas son de mayor costo que los de las fibras multimodal.

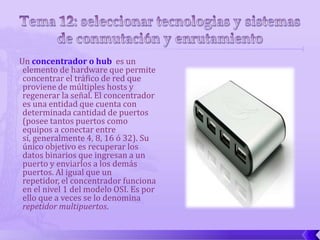

53. Un concentrador o hub es un
elemento de hardware que permite
concentrar el tráfico de red que
proviene de múltiples hosts y
regenerar la señal. El concentrador
es una entidad que cuenta con
determinada cantidad de puertos
(posee tantos puertos como
equipos a conectar entre
sí, generalmente 4, 8, 16 ó 32). Su
único objetivo es recuperar los
datos binarios que ingresan a un
puerto y enviarlos a los demás
puertos. Al igual que un
repetidor, el concentrador funciona
en el nivel 1 del modelo OSI. Es por
ello que a veces se lo denomina
repetidor multipuertos.

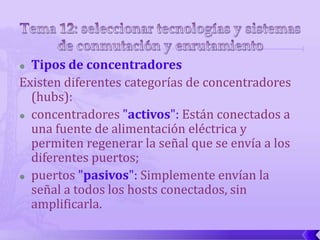

54.  Tipos de concentradores
Existen diferentes categorías de concentradores
(hubs):
 concentradores "activos": Están conectados a
una fuente de alimentación eléctrica y
permiten regenerar la señal que se envía a los
diferentes puertos;
 puertos "pasivos": Simplemente envían la
señal a todos los hosts conectados, sin
amplificarla.

55. Conexión de múltiples concentradores
Es posible conectar varios concentradores
(hubs) entre sí para centralizar un gran
número de equipos. Esto se denomina
conexión en cadena margarita(daisy chains en
inglés).
Para ello, sólo es necesario conectar los
concentradores mediante un cable cruzado, es
decir un cable que conecta los puertos de
entrada/salida de un extremo a aquéllos del
otro extremo.
Los concentradores generalmente tienen un
puerto especial llamado "enlace ascendente"
para conectar dos concentradores mediante
un cable de conexión. Algunos concentradores
también pueden cruzar o descruzar
automáticamente sus puertos, en función de
que se encuentren conectados a un host o a
un concentrador

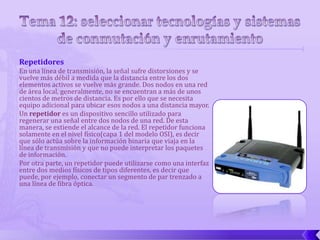

56. Repetidores
En una línea de transmisión, la señal sufre distorsiones y se
vuelve más débil a medida que la distancia entre los dos
elementos activos se vuelve más grande. Dos nodos en una red
de área local, generalmente, no se encuentran a más de unos
cientos de metros de distancia. Es por ello que se necesita
equipo adicional para ubicar esos nodos a una distancia mayor.
Un repetidor es un dispositivo sencillo utilizado para
regenerar una señal entre dos nodos de una red. De esta
manera, se extiende el alcance de la red. El repetidor funciona
solamente en el nivel físico(capa 1 del modelo OSI), es decir
que sólo actúa sobre la información binaria que viaja en la
línea de transmisión y que no puede interpretar los paquetes
de información.
Por otra parte, un repetidor puede utilizarse como una interfaz
entre dos medios físicos de tipos diferentes, es decir que
puede, por ejemplo, conectar un segmento de par trenzado a
una línea de fibra óptica.

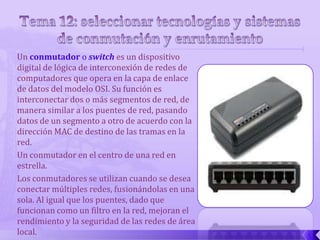

57. Un conmutador o switch es un dispositivo
digital de lógica de interconexión de redes de
computadores que opera en la capa de enlace
de datos del modelo OSI. Su función es
interconectar dos o más segmentos de red, de
manera similar a los puentes de red, pasando
datos de un segmento a otro de acuerdo con la
dirección MAC de destino de las tramas en la
red.
Un conmutador en el centro de una red en
estrella.
Los conmutadores se utilizan cuando se desea
conectar múltiples redes, fusionándolas en una
sola. Al igual que los puentes, dado que
funcionan como un filtro en la red, mejoran el
rendimiento y la seguridad de las redes de área
local.
