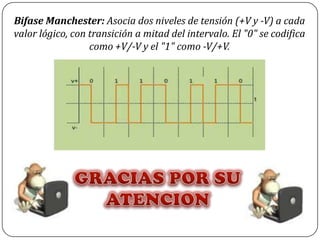

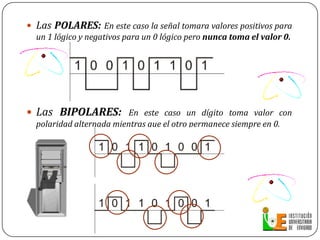

Este documento describe diferentes tipos de codificación de señales en banda base, incluyendo NRZ, RZ y codificaciones polares y bipolares. Explica que la codificación permite detectar la presencia de la señal, disminuir la componente continua y proveer sincronismo. También describe específicamente las codificaciones NRZ unipolar, polar de dos tensiones, con transiciones, multinivel, RZ unipolar, polar y bifase Manchester.

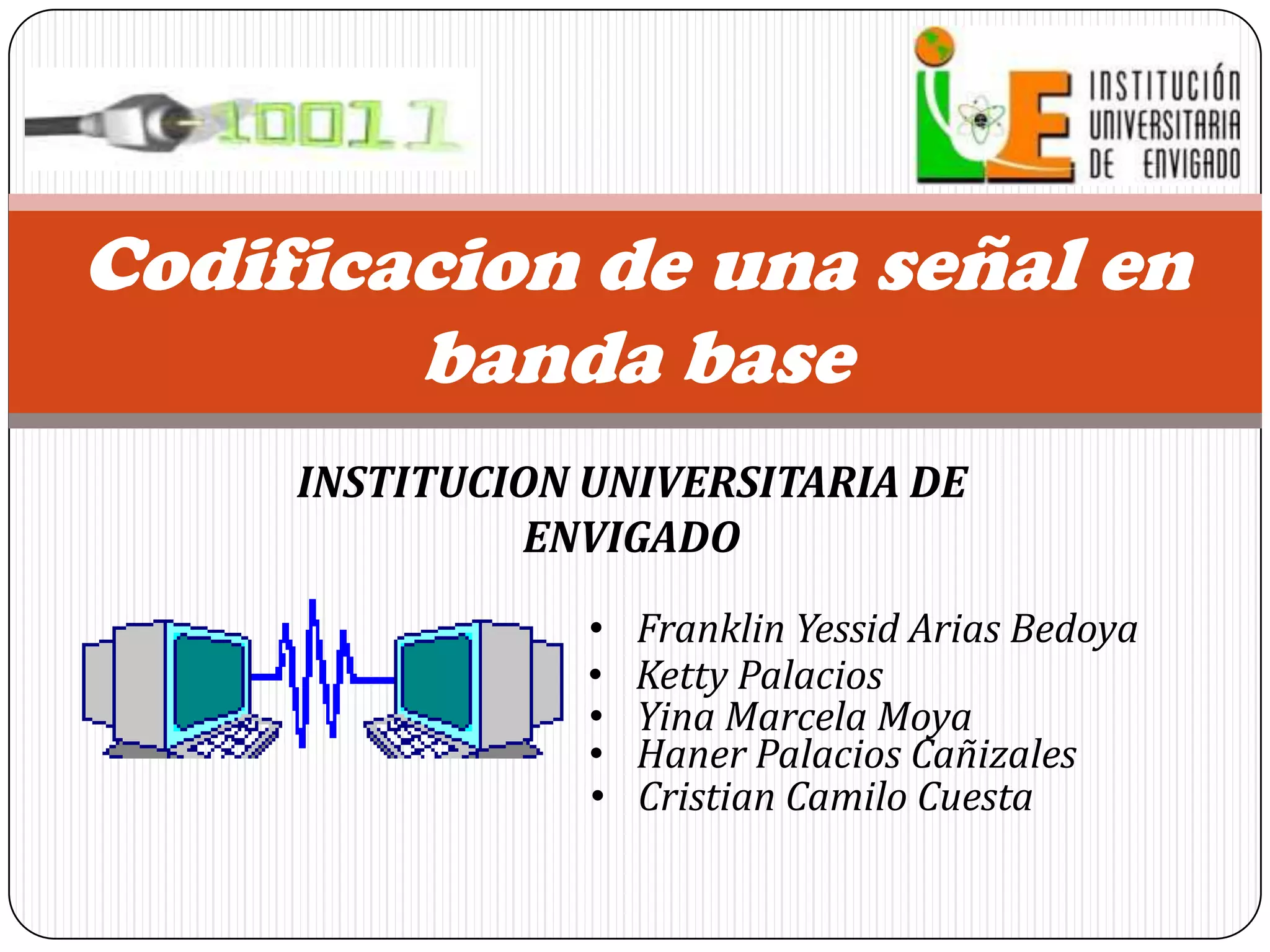

1. INSTITUCION UNIVERSITARIA DE ENVIGADOCodificacion de una señal en banda baseFranklin Yessid Arias Bedoya

2. Ketty Palacios

3. Yina Marcela Moya

4. Haner Palacios Cañizales

5. Cristian Camilo Cuesta¿QUE ES BANDA BASE?Banda de frecuencias producida por un transductor, tal como un micrófono, un manipulador telegráfico u otro dispositivo generador de señales que no es necesario adaptarlo al medio por el que se va a trasmitir. Se denomina banda base al conjunto de señales que no sufren ningún proceso de modulación a la salida de la fuente que las origina, es decir son señales que son transmitidas en su frecuencia originalBanda base es la señal de una sola transmisión en un canal.

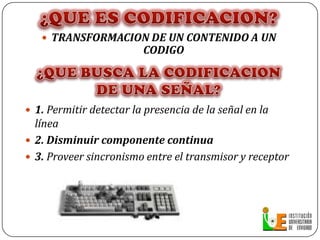

6. ¿QUE ES CODIFICACION?TRANSFORMACION DE UN CONTENIDO A UN CODIGO¿QUE BUSCA LA CODIFICACION DE UNA SEÑAL?1. Permitir detectar la presencia de la señal en la línea 2. Disminuir componente continua3. Proveer sincronismo entre el transmisor y receptor

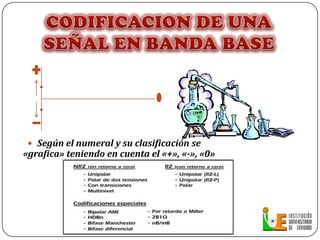

7. CODIFICACION DE UNA SEÑAL EN BANDA BASESegún el numeral y su clasificación se «grafica» teniendo en cuenta el «+», «-», «0»

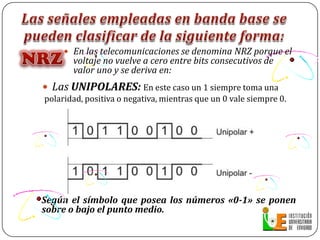

8. Las señales empleadas en banda base se pueden clasificar de la siguiente forma:Las señales empleadas en banda base se pueden clasificar de la siguiente forma:NRZEn las telecomunicaciones se denomina NRZ porque el voltaje no vuelve a cero entre bits consecutivos de valor uno y se deriva en:Las UNIPOLARES: En este caso un 1 siempre toma una polaridad, positiva o negativa, mientras que un 0 vale siempre 0.Según el símbolo que posea los números «0-1» se ponen sobre o bajo el punto medio.

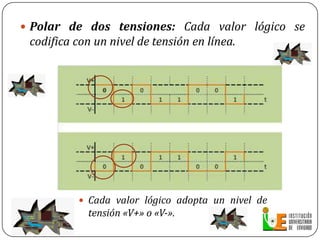

9. Polar de dos tensiones: Cada valor lógico se codifica con un nivel de tensión en línea.Cada valor lógico adopta un nivel de tensión «V+» o «V-».

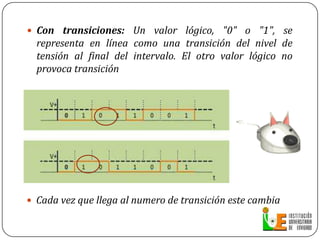

10. Con transiciones: Un valor lógico, "0" o "1", se representa en línea como una transición del nivel de tensión al final del intervalo. El otro valor lógico no provoca transiciónCada vez que llega al numero de transición este cambia

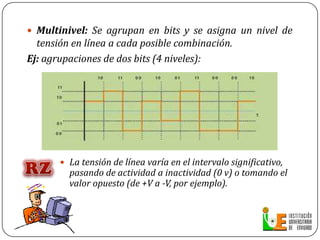

11. Multinivel: Se agrupan en bits y se asigna un nivel de tensión en línea a cada posible combinación.Ej: agrupaciones de dos bits (4 niveles):RZLa tensión de línea varía en el intervalo significativo, pasando de actividad a inactividad (0 v) o tomando el valor opuesto (de +V a -V, por ejemplo).

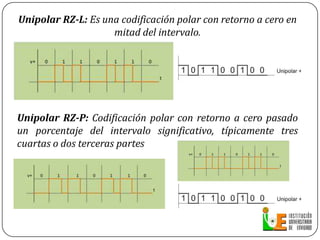

12. Unipolar RZ-L:Es una codificación polar con retorno a cero en mitad del intervalo.Unipolar RZ-P:Codificación polar con retorno a cero pasado un porcentaje del intervalo significativo, típicamente tres cuartas o dos terceras partes
