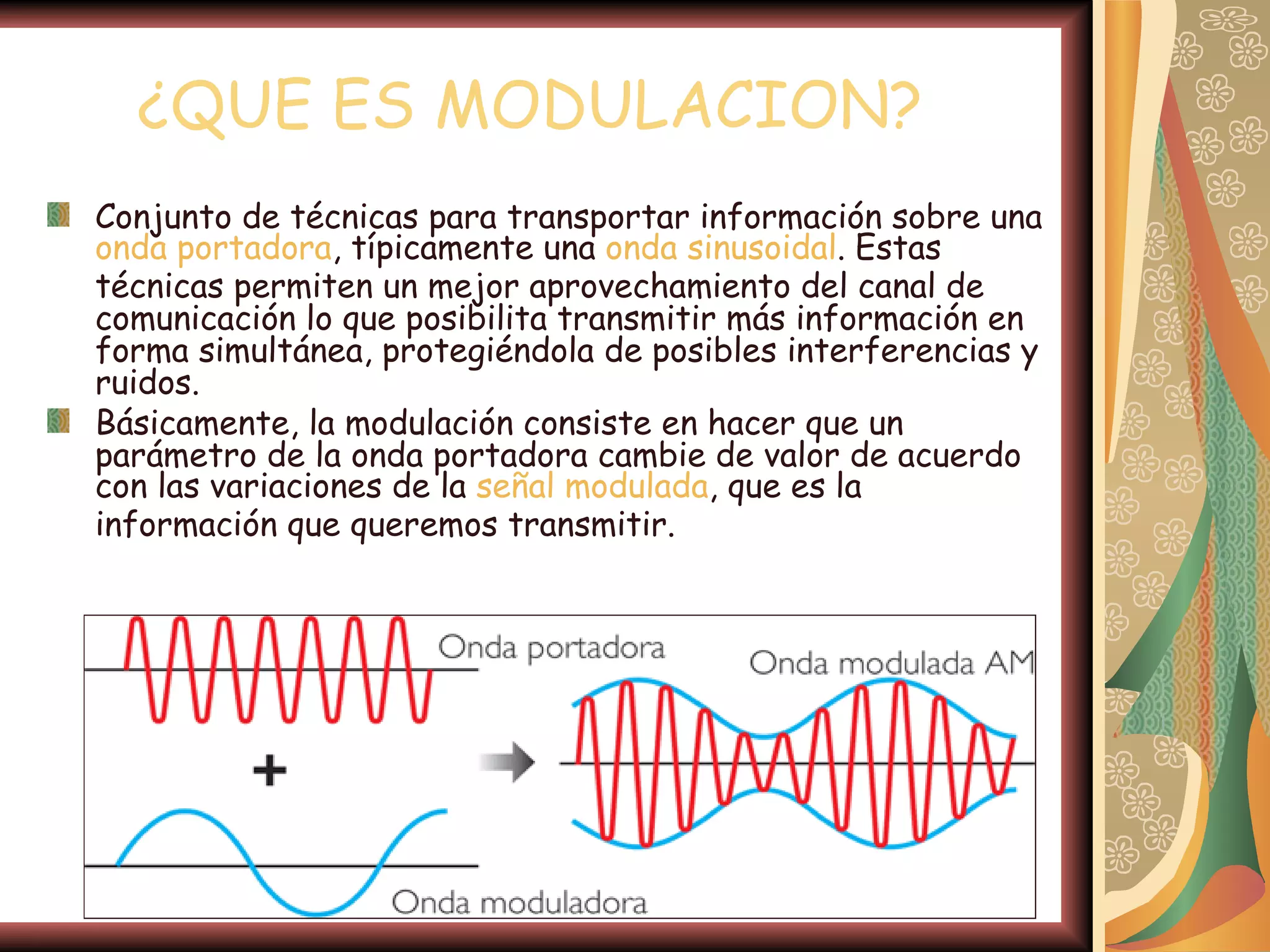

1. ¿QUE ES MODULACION?
Conjunto de técnicas para transportar información sobre una
onda portadora, típicamente una onda sinusoidal. Estas
técnicas permiten un mejor aprovechamiento del canal de
comunicación lo que posibilita transmitir más información en
forma simultánea, protegiéndola de posibles interferencias y
ruidos.
Básicamente, la modulación consiste en hacer que un
parámetro de la onda portadora cambie de valor de acuerdo
con las variaciones de la señal modulada, que es la
información que queremos transmitir.

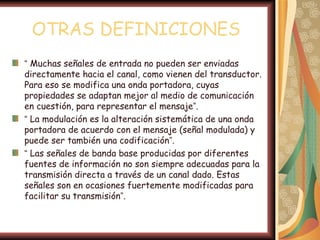

2. OTRAS DEFINICIONES
“ Muchas señales de entrada no pueden ser enviadas
directamente hacia el canal, como vienen del transductor.
Para eso se modifica una onda portadora, cuyas
propiedades se adaptan mejor al medio de comunicación
en cuestión, para representar el mensaje”.
“ La modulación es la alteración sistemática de una onda
portadora de acuerdo con el mensaje (señal modulada) y
puede ser también una codificación”.
“ Las señales de banda base producidas por diferentes
fuentes de información no son siempre adecuadas para la
transmisión directa a través de un canal dado. Estas
señales son en ocasiones fuertemente modificadas para
facilitar su transmisión”.

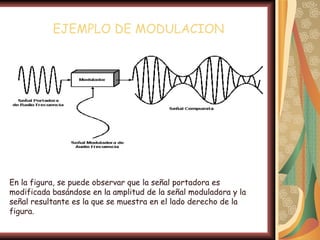

3. EJEMPLO DE MODULACION
En la figura, se puede observar que la señal portadora es
modificada basándose en la amplitud de la señal moduladora y la
señal resultante es la que se muestra en el lado derecho de la
figura.

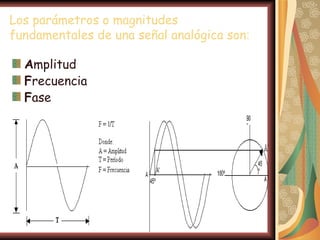

4. Los parámetros o magnitudes
fundamentales de una señal analógica son:
Amplitud
Frecuencia
Fase

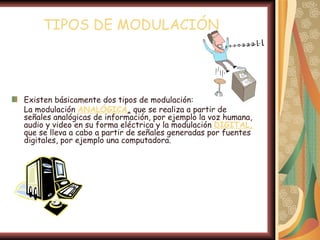

5. TIPOS DE MODULACIÓN
Existen básicamente dos tipos de modulación:
La modulación ANALÓGICA, que se realiza a partir de
señales analógicas de información, por ejemplo la voz humana,
audio y video en su forma eléctrica y la modulación DIGITAL,
que se lleva a cabo a partir de señales generadas por fuentes
digitales, por ejemplo una computadora.

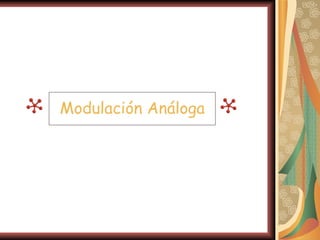

6. Modulación Análoga

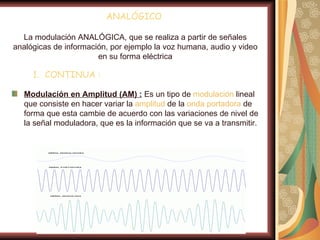

7. ANALÓGICO
La modulación ANALÓGICA, que se realiza a partir de señales
analógicas de información, por ejemplo la voz humana, audio y video
en su forma eléctrica
1. CONTINUA :
Modulación en Amplitud (AM) : Es un tipo de modulación lineal
que consiste en hacer variar la amplitud de la onda portadora de
forma que esta cambie de acuerdo con las variaciones de nivel de
la señal moduladora, que es la información que se va a transmitir.

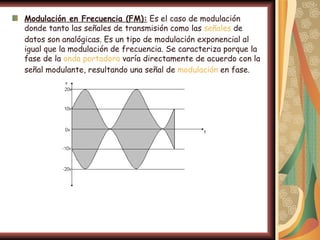

8. Modulación en Frecuencia (FM): Es el caso de modulación
donde tanto las señales de transmisión como las señales de
datos son analógicas. Es un tipo de modulación exponencial al
igual que la modulación de frecuencia. Se caracteriza porque la
fase de la onda portadora varía directamente de acuerdo con la
señal modulante, resultando una señal de modulación en fase.

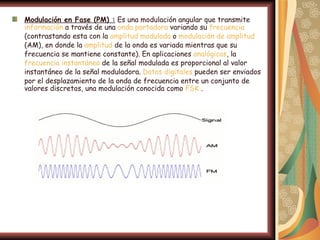

9. Modulación en Fase (PM) : Es una modulación angular que transmite
información a través de una onda portadora variando su frecuencia
(contrastando esta con la amplitud modulada o modulación de amplitud
(AM), en donde la amplitud de la onda es variada mientras que su
frecuencia se mantiene constante). En aplicaciones analógicas, la
frecuencia instantánea de la señal modulada es proporcional al valor
instantáneo de la señal moduladora. Datos digitales pueden ser enviados
por el desplazamiento de la onda de frecuencia entre un conjunto de
valores discretos, una modulación conocida como FSK .

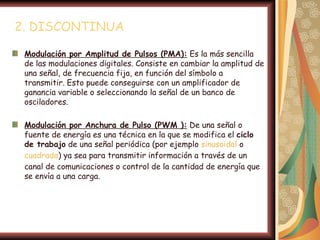

10. 2. DISCONTINUA
Modulación por Amplitud de Pulsos (PMA): Es la más sencilla
de las modulaciones digitales. Consiste en cambiar la amplitud de
una señal, de frecuencia fija, en función del símbolo a
transmitir. Esto puede conseguirse con un amplificador de
ganancia variable o seleccionando la señal de un banco de
osciladores.
Modulación por Anchura de Pulso (PWM ): De una señal o
fuente de energía es una técnica en la que se modifica el ciclo
de trabajo de una señal periódica (por ejemplo sinusoidal o
cuadrada) ya sea para transmitir información a través de un
canal de comunicaciones o control de la cantidad de energía que
se envía a una carga.

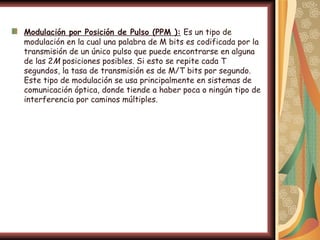

11. Modulación por Posición de Pulso (PPM ): Es un tipo de
modulación en la cual una palabra de M bits es codificada por la
transmisión de un único pulso que puede encontrarse en alguna
de las 2M posiciones posibles. Si esto se repite cada T
segundos, la tasa de transmisión es de M/T bits por segundo.
Este tipo de modulación se usa principalmente en sistemas de
comunicación óptica, donde tiende a haber poca o ningún tipo de
interferencia por caminos múltiples.

12. Modulación Análoga

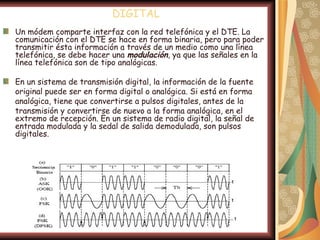

13. DIGITAL
Un módem comparte interfaz con la red telefónica y el DTE. La
comunicación con el DTE se hace en forma binaria, pero para poder
transmitir ésta información a través de un medio como una línea
telefónica, se debe hacer una modulación, ya que las señales en la
línea telefónica son de tipo analógicas.
En un sistema de transmisión digital, la información de la fuente
original puede ser en forma digital o analógica. Si está en forma
analógica, tiene que convertirse a pulsos digitales, antes de la
transmisión y convertirse de nuevo a la forma analógica, en el
extremo de recepción. En un sistema de radio digital, la señal de
entrada modulada y la sedal de salida demodulada, son pulsos
digitales.

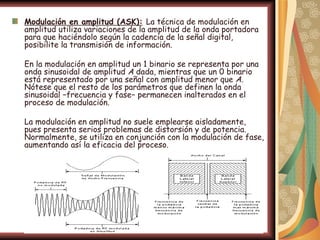

14. Modulación en amplitud (ASK): La técnica de modulación en
amplitud utiliza variaciones de la amplitud de la onda portadora
para que haciéndolo según la cadencia de la señal digital,
posibilite la transmisión de información.
En la modulación en amplitud un 1 binario se representa por una
onda sinusoidal de amplitud A dada, mientras que un 0 binario
está representado por una señal con amplitud menor que A.
Nótese que el resto de los parámetros que definen la onda
sinusoidal −frecuencia y fase− permanecen inalterados en el
proceso de modulación.
La modulación en amplitud no suele emplearse aisladamente,
pues presenta serios problemas de distorsión y de potencia.
Normalmente, se utiliza en conjunción con la modulación de fase,
aumentando así la eficacia del proceso.

15. Modulación por Desviación de Frecuencia (FSK): Se modifica la
frecuencia, esto es se utilizan distintos valores de frecuencia de la
portadora para representas los bits de la señal. Este método se
utiliza bastante en modems de baja velocidad (normalmente hasta
1200 BPS), dado que es sencillo y con una inmunidad al ruido
relativamente buena

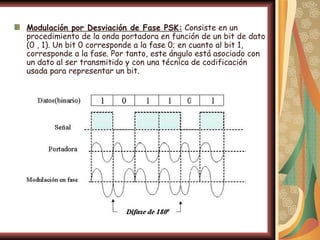

16. Modulación por Desviación de Fase PSK: Consiste en un
procedimiento de la onda portadora en función de un bit de dato
(0 , 1). Un bit 0 corresponde a la fase 0; en cuanto al bit 1,
corresponde a la fase. Por tanto, este ángulo está asociado con
un dato al ser transmitido y con una técnica de codificación
usada para representar un bit.

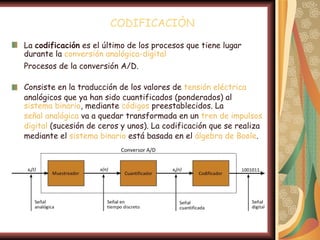

17. CODIFICACIÒN
La codificación es el último de los procesos que tiene lugar
durante la conversión analógica-digital
Procesos de la conversión A/D.
Consiste en la traducción de los valores de tensión eléctrica
analógicos que ya han sido cuantificados (ponderados) al
sistema binario, mediante códigos preestablecidos. La
señal analógica va a quedar transformada en un tren de impulsos
digital (sucesión de ceros y unos). La codificación que se realiza
mediante el sistema binario está basada en el álgebra de Boole.

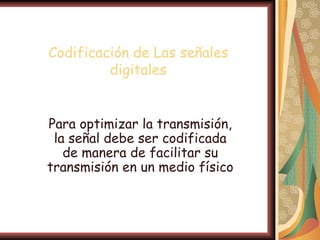

18. Codificación de Las señales
digitales
Para optimizar la transmisión,
la señal debe ser codificada
de manera de facilitar su
transmisión en un medio físico

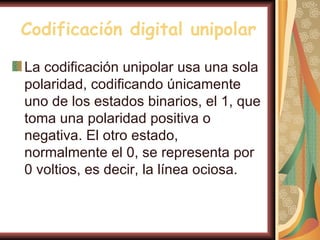

19. Codificación digital unipolar
La codificación unipolar usa una sola
polaridad, codificando únicamente
uno de los estados binarios, el 1, que
toma una polaridad positiva o
negativa. El otro estado,
normalmente el 0, se representa por
0 voltios, es decir, la línea ociosa.

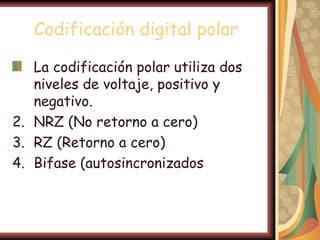

20. Codificación digital polar
La codificación polar utiliza dos
niveles de voltaje, positivo y
negativo.
2. NRZ (No retorno a cero)
3. RZ (Retorno a cero)
4. Bifase (autosincronizados

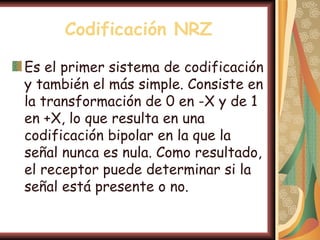

21. Codificación NRZ
Es el primer sistema de codificación
y también el más simple. Consiste en
la transformación de 0 en -X y de 1
en +X, lo que resulta en una
codificación bipolar en la que la
señal nunca es nula. Como resultado,
el receptor puede determinar si la
señal está presente o no.

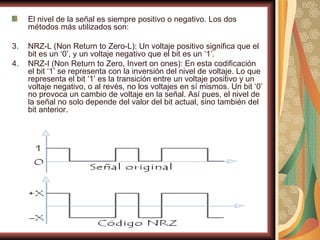

22. El nivel de la señal es siempre positivo o negativo. Los dos
métodos más utilizados son:
3. NRZ-L (Non Return to Zero-L): Un voltaje positivo significa que el
bit es un ‘0’, y un voltaje negativo que el bit es un ‘1’.
4. NRZ-I (Non Return to Zero, Invert on ones): En esta codificación
el bit ‘1’ se representa con la inversión del nivel de voltaje. Lo que
representa el bit ‘1’ es la transición entre un voltaje positivo y un
voltaje negativo, o al revés, no los voltajes en sí mismos. Un bit ‘0’
no provoca un cambio de voltaje en la señal. Así pues, el nivel de
la señal no solo depende del valor del bit actual, sino también del
bit anterior.

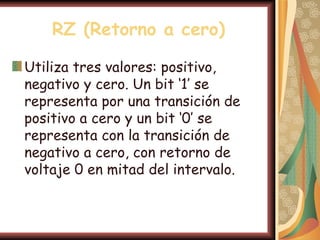

23. RZ (Retorno a cero)
Utiliza tres valores: positivo,
negativo y cero. Un bit ‘1’ se
representa por una transición de
positivo a cero y un bit ‘0’ se
representa con la transición de
negativo a cero, con retorno de
voltaje 0 en mitad del intervalo.

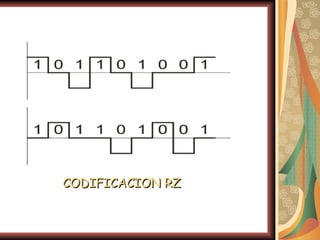

24. CODIFICACION RZ

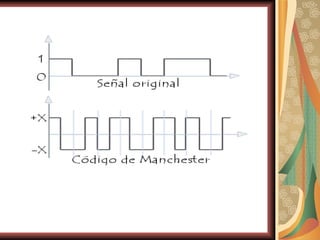

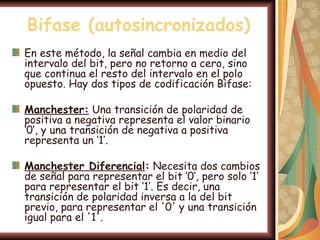

25. Bifase (autosincronizados)
En este método, la señal cambia en medio del
intervalo del bit, pero no retorno a cero, sino
que continua el resto del intervalo en el polo
opuesto. Hay dos tipos de codificación Bifase:
Manchester: Una transición de polaridad de
positiva a negativa representa el valor binario
‘0’, y una transición de negativa a positiva
representa un ‘1’.
Manchester Diferencial: Necesita dos cambios
de señal para representar el bit ‘0’, pero solo ‘1’
para representar el bit ‘1’. Es decir, una
transición de polaridad inversa a la del bit
previo, para representar el '0' y una transición
igual para el '1'.

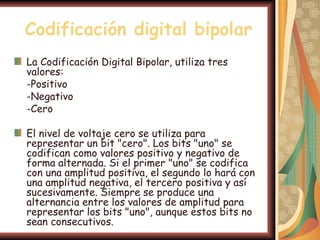

27. Codificación digital bipolar
La Codificación Digital Bipolar, utiliza tres
valores:
-Positivo
-Negativo
-Cero
El nivel de voltaje cero se utiliza para
representar un bit "cero". Los bits "uno" se
codifican como valores positivo y negativo de
forma alternada. Si el primer "uno" se codifica
con una amplitud positiva, el segundo lo hará con
una amplitud negativa, el tercero positiva y así
sucesivamente. Siempre se produce una
alternancia entre los valores de amplitud para
representar los bits "uno", aunque estos bits no
sean consecutivos.

28. Hay 3 tipos de codificación Bipolar:
AMI ("Alternate Mark Inversión")
B8ZS (Bipolar 8-Zero Substitution)
HDB3 (High Density Bipolar 3)

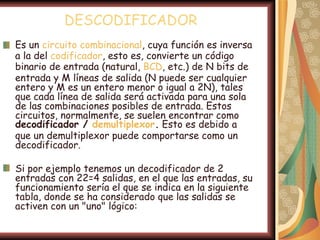

29. DESCODIFICADOR
Es un circuito combinacional, cuya función es inversa
a la del codificador, esto es, convierte un código
binario de entrada (natural, BCD, etc.) de N bits de
entrada y M líneas de salida (N puede ser cualquier
entero y M es un entero menor o igual a 2N), tales
que cada línea de salida será activada para una sola
de las combinaciones posibles de entrada. Estos
circuitos, normalmente, se suelen encontrar como
decodificador / demultiplexor. Esto es debido a
que un demultiplexor puede comportarse como un
decodificador.
Si por ejemplo tenemos un decodificador de 2
entradas con 22=4 salidas, en el que las entradas, su
funcionamiento sería el que se indica en la siguiente
tabla, donde se ha considerado que las salidas se
activen con un "uno" lógico:

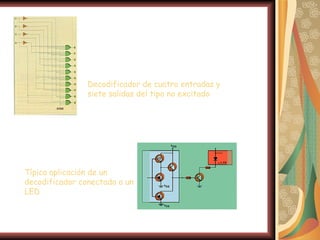

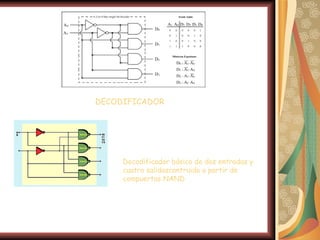

30. DECODIFICADOR
Decodificador básico de dos entradas y
cuatro salidascontruido a partir de
compuertas NAND

31. Decodificador de cuatro entradas y
siete salidas del tipo no excitado
Típica aplicación de un
decodificador conectado a un
LED

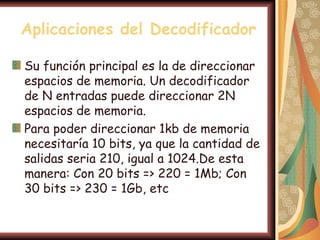

32. Aplicaciones del Decodificador
Su función principal es la de direccionar
espacios de memoria. Un decodificador
de N entradas puede direccionar 2N
espacios de memoria.
Para poder direccionar 1kb de memoria
necesitaría 10 bits, ya que la cantidad de
salidas seria 210, igual a 1024.De esta
manera: Con 20 bits => 220 = 1Mb; Con
30 bits => 230 = 1Gb, etc
