1. Desarrollo FASE 1
301121 REDES LOCALES BASICO
Presentado por:
Carlos Eduardo Cubillos Reyes
Código: 2.231.189
Tutor: Leonardo Bernal Zamora
Grupo: 36
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
Programa de Ingeniería de Sistemas
UDR CALI
Marzo 2015
2. -CUÁL ES LA DIFERENCIA ENTRE DATO Y SEÑAL.
Dato es la información que se desea transmitir y señal es medio de transmisión que puede ser eléctrico
o electromagnético.
-QUE SE ENTIENDE POR SEÑALIZACIÓN.
El concepto de señalización en telecomunicaciones se define como la comunicación que se da entre los
equipos de telecomunicaciones, entre centros de procesamiento, entre la central y el abonado o entre
bloques de software, para el establecimiento y liberación de las llamadas, o para intercambiar
información de gestión, tarificación, mantenimiento, etc.
Por tanto un sistema de señalización es el conjunto normalizado y coordinado de señales, las cuales
intercambian los órganos que intervienen en una conexión, con el fin de establecerla, supervisarla,
mantenerla y eliminarla cuando los abonados que intervienen en dicha conexión lo deseen.
Uno de los sistemas de señalización más populares es el Sistema de Señalización por Canal Común nº 7
(SS7) [1], desarrollado por AT&T a partir de 1975 y definido como un estándar por el UIT-T en 1981 en la
serie de Recomendaciones Q.7XX del UIT-T[2].
-QUE ES LA TRANSMISIÓN DE DATOS Y CUÁL ES SU CLASIFICACIÓN.
Es el proceso de envío y propagación de una señal de información la cual se clasifica en análogo y digital.
-QUE SON LAS SEÑALES ANÁLOGAS Y LAS SEÑALES DIGITALES (CARACTERÍSTICAS).
Señal Análoga: Son aquellas que poseen infinitos valores en el tiempo y que evolucionan en forma
continua, las características señal análoga son Señales Periódicas, Señales Aperiódicas, Período (T),
Frecuencia(f), Amplitud (A).
Señal digital: Poseen valores finitos en función al tiempo; son señales que evolucionan en forma discreta,
como por ejemplo, las señales binarias dentro de una computadora, las características señal digital son:
periódicas, velocidad de modulación(Vm), Velocidad de transmisión, Velocidad de transferencia de
datos, Capacidad de un Canal, Ancho de Banda.

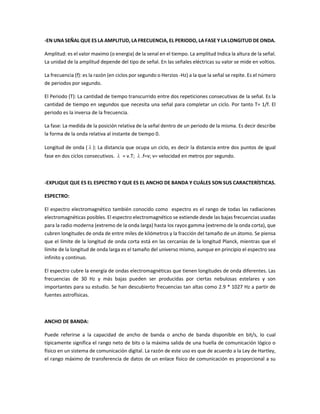

3. -EN UNA SEÑAL QUE ES LA AMPLITUD, LA FRECUENCIA, EL PERIODO, LA FASE Y LA LONGITUD DE ONDA.
Amplitud: es el valor maximo (o energia) de la senal en el tiempo. La amplitud Indica la altura de la señal.
La unidad de la amplitud depende del tipo de señal. En las señales eléctricas su valor se mide en voltios.
La frecuencia (f): es la razón (en ciclos por segundo o Herzios -Hz) a la que la señal se repite. Es el número
de periodos por segundo.
El Periodo (T): La cantidad de tiempo transcurrido entre dos repeticiones consecutivas de la señal. Es la
cantidad de tiempo en segundos que necesita una señal para completar un ciclo. Por tanto T= 1/f. El
periodo es la inversa de la frecuencia.
La fase: La medida de la posición relativa de la señal dentro de un periodo de la misma. Es decir describe
la forma de la onda relativa al instante de tiempo 0.
Longitud de onda (λ): La distancia que ocupa un ciclo, es decir la distancia entre dos puntos de igual
fase en dos ciclos consecutivos. λ = v.T; λ.f=v; v= velocidad en metros por segundo.
-EXPLIQUE QUE ES EL ESPECTRO Y QUE ES EL ANCHO DE BANDA Y CUÁLES SON SUS CARACTERÍSTICAS.
ESPECTRO:
El espectro electromagnético también conocido como espectro es el rango de todas las radiaciones
electromagnéticas posibles. El espectro electromagnético se extiende desde las bajas frecuencias usadas
para la radio moderna (extremo de la onda larga) hasta los rayos gamma (extremo de la onda corta), que
cubren longitudes de onda de entre miles de kilómetros y la fracción del tamaño de un átomo. Se piensa
que el límite de la longitud de onda corta está en las cercanías de la longitud Planck, mientras que el
límite de la longitud de onda larga es el tamaño del universo mismo, aunque en principio el espectro sea
infinito y continuo.
El espectro cubre la energía de ondas electromagnéticas que tienen longitudes de onda diferentes. Las
frecuencias de 30 Hz y más bajas pueden ser producidas por ciertas nebulosas estelares y son
importantes para su estudio. Se han descubierto frecuencias tan altas como 2.9 * 1027 Hz a partir de
fuentes astrofísicas.
ANCHO DE BANDA:
Puede referirse a la capacidad de ancho de banda o ancho de banda disponible en bit/s, lo cual
típicamente significa el rango neto de bits o la máxima salida de una huella de comunicación lógico o
físico en un sistema de comunicación digital. La razón de este uso es que de acuerdo a la Ley de Hartley,
el rango máximo de transferencia de datos de un enlace físico de comunicación es proporcional a su
4. ancho de banda (procesamiento de señal)|ancho de banda en hertz, la cual es a veces llamada "ancho
de banda análogo" en la literatura de la especialidad.
5. -EXPLIQUE QUE ES LA MODULACIÓN Y CODIFICACIÓN DE DATOS (CUÁLES SON LOS TIPOS DE
MODULACIÓN QUE EXISTEN).
La información se transmite en forma de señales, por lo que debe ser transformada antes de poder
ser transportada a través de un medio de comunicación físico. Cómo transformar la información
depende de su formato original y del formato usado por el hardware de comunicaciones. El primer
paso es traducir la información a patrones digitales acordados (codificación de la información
original) para ser almacenada en una computadora en forma digital (unos y ceros), para
transportarlos fuera de la computadora es necesaria convertirlos en señales digitales, esto es una
conversión digital a digital o codificación de los datos digitales dentro de una señal digital.
En general las posibilidades son mayores, en la codificación de la información puede darse una
codificación de analógico a digital, y en la transmisión de información puede darse el caso de tener
que convertir la información digital en señal analógica, que se denomina modulación de la señal
digital, en otras ocasiones es una señal analógica la que se convierte en señal digital en lo que se
conoce como digitalización de la señal, e incluso se puede dar la necesidad de convertir una señal
analógica en analógica (modulación de la señal analógica).
- Conversión digital a digital.
La conversión digital a digital, codifica los unos y ceros en una secuencia de pulsos de tensión que
se puedan propagar por un medio de transmisión.
De todos los mecanismos usados para la codificación digital a digital, se van a tratar los más
utilizados para la transmisión de datos, que se pueden agrupar en tres amplias categorías:
Codificación Unipolar que usa una sola técnica; Codificación Polar, que tiene tres subcategorías NRZ,
RZ y bifásica; y la codificación bipolar que tiene tres variantes AMI, B8ZS y HDB3.
- Codificación unipolar.
La codificación es sencilla y primitiva, el sistema de transmisión funciona enviando pulsos de tensión
por el medio de transmisión, habitualmente un hilo, hay un nivel de tensión para el 0 binario y otro
nivel para el 1 binario. La polaridad del impulso indica si es positivo o negativo. La codificación se
denomina unipolar porque usa únicamentec una polaridad, esta polaridad se asigna a uno de los
estados binarios, habitualmente el 1, el otro estado binario, el 0, se representa por el nivel 0 de
tensión. La imagen representa esta codificación, los 1 se codifican con valor positivo y los 0 con valor
cero. Esta codificación es muy sencilla y tiene una implementación barata.
6. Sin embargo la codificacion unipolar tiene, al menos, dos problemas que la hacen poco deseable:
una componente de corriente contínua DC y la sincronización.
Componente DC
La amplitud media de una señal con codificación unipolar no es cero, eso crea lo que se llama una
componente de corriente continua (señal de frecuencia cero). Cuando una señal contiene una
componente continua, no puede viajar a través de medios que no pueden gestionar este tipo de
componentes.
Sincronización.
Cuando una señal no varía, el receptor no puede determinar el principio y el final de cada bit, por
tanto la codificación unipolar puede tener problemas de sincronización siempre que el flujo de datos
contenga una larga serie ininterrumpida de ceros o unos.
- Codificacion Polar.
La codificación polar usa dos niveles de tensión, uno positivo y otro negativo, gracias al uso de dos
niveles, en la mayoría de los métodos de codificación polar se reduce el nivel de tensión medio de
la línea y se alivia el problema de la componente DC existente en la codificación unipolar, en incluso
anulandola completamente.
De las muchas variantes existentes, las más populares son: Sin Retorno a Cero (NRZ, Nor Return to
Zero), Retorno a Cero (RZ Return to Zero) y bifásica. La codificación NRZ incluye dos métodos: sin
retorno a cero, nivel (NRZ-L) y sn retorno a cero invertido (NRZ-I). El método bifásico también tiene
dos variantes: Manchester y Manchester diferencial.
7. Sin Retorno a Cero (NRZ)
En la codificación NRZ, el nivel de la señal es siempre positivo o negativo, los dos métodos más
usuales son:
NZR-L. En esta codificación, el nivel de la señal depende del tipo de bit que representa,
habitualmente un valor de tensión positiva indica que el bit es un 0 y un valor de tensión
negativa indica que el bit es un 1 (o viceversa), por tanto el nivel de la señal depente del
estado del bit. Pero cuando hay un flujo grande de ceros o unos en los datos puede surgir el
problema de la sincronización.
NZR-I. En esta codificación, una inversión de la tensión representa un bit, es la transición
entre el valor de la tensión positiva y negativa, no la tensión en si misma, lo que representa
un bit. Un bit 0 se representa sin ningún cambio. NZR-I es mejor que NZR-L debido a la
sincronización implícita provista por el cambio de señal cada vez que se encuentra un 1. La
existencia de unos en el flujo de datos permite al receptor sincronizar su temporizador con
la llegada real de la transmisión. Las tiras de ceros todavía pueden causar problemas.
La figura muestra las representaciones NZR-L y NZR-I de la misma serie de bits. En la secuencia NZR-
L las tensiones positiva y negativa tienen un significado específico: positivo para el 0, negativo para
el 1. En la secuencia NZR-I, las tensiones no tienen significado por si mismas, es el cambio de nivel
la base para reconocer los unos. El siguiente enlace explica con mayor profundidad este modelo
codificacion NZR
8. Con retorno a cero (RZ)
Si los datos originales contienen tiras de unos o ceros, el receptor puede sufrir pérdidas por
sincronización. Otra de las soluciones es incluir de alguna forma la sincronización dentro de la señal
codificada, algo similar a la solución de NZR-I pero capaz de manejar tiras de unos y de ceros.
Para asegurar la sincronización debe haber un cambio de señal para cada bit, sea éste un 1 o un 0,
el receptor puede usar estos cambios para construir, sincronizar o actualizar su reloj. La codificación
RZ usa tres valores, una tensión positiva, una negativa y el nivel nulo de tensión. En RZ, la señal
cambia durante cada bit, de modo que al igual que en NZR-L un nivel positivo indica un 1 y un nivel
negativo un 0, pero, a diferencia de NZR-L, a mitad del bit, la señal vuelve al nivel nulo de tensión.
Por tanto un 1 se representa por una transición del nivel +V a 0V, y un bit 0 por la transición del nivel
-V a 0V. La principal desventaja de la codificación RZ es que necesita dos cambios de señal para
codificar un bit.
Bifásica.
En este método, la señal cambia en medio del intervalo de bit pero no vuelve al nivel nulo de tensión,
sino que continúa al nivel opuesto. Estas transiciones intermedias permiten la sincronización. En esta
codificación existen dos métodos: Manchester y Manchester diferencial.
Manchester. La codificación Manchester usa la inversión en mitad de cada intervalo de bit
para sincronizar y representar los bits. Una transición de positivo a negativo indica un 1 y
una de negativo a positivo un 0. La codificación Manchester logra el mismo nivel de
sincronización que RZ pero con sólo dos valores de tensión.
Manchester diferencial. En esta codificación, la inversión en la mitad del bit se usa para la
sincronización pero la presencia o ausencia de una transición al principio del intervalo se
usa para identificar al bit: una transición indica un 0 mientras que la ausencia indica un 1.
Esta página detalla más cómo funcina la codificación: codificacion manchester
9. - Codificación Bipolar
La Codificación bipolar usa tres niveles de tensión como la Polar RZ: positivo, nulo y negativo. Pero,
a diferencia de ésta, el nivel tensión cero se usa para representar el bit 0. El bit 1 se representa
alternando los niveles positivos y negativos, de forma que si el primer 1 se indica con tensión
positiva, el segundo 1 tendrá tensión negativa, y el tercero volvería a tener tensión positiva. Hay
tres tipos de codificación bipolar:
Bipolar con inversión de marca alternada AMI
Esta codificación bipolar es la más sencilla, en el nombre “inversión de marca alternada”, la palabra
marca viene de la telegrafía y significa 1, por lo que AMI significa inversión a 1 alterno, siendo el
valor de tensión nula o cero el bit 0, la figura muestra un ejemplo de esta codificación.
Existe una variante de esta codificación AMI bipolar denominada pseudoternaria en la que el bit 0
alterna entre valores positivos y negativos. Sin embargo si bien la codificación AMI resuelve el
problema de la componente DC, y la sincronización cuando hay una larga serie de bits 1, no lo hace
cuando la serie es de bits 0. Por ello se han desarrollado dos variantes para resolver este problema
especialmente en las transmisiones a larga distancia, la primera se usa en Norteamérica y se
denomina bipolar con sustitución de 8 ceros B8ZS, y la segunda, usada en Europa y Japón,
denominada bipolar 3 de alta densidad HDB3.
10. - Conversión Analógico a Digital.
Los métodos son: Modulación por ancho de pulsos (PAM), Modulación por codificación de pulsos
(PCM)
- Conversión de Digital a Analógico.
Existen tres mecanismos: Modulación por desplazamiento de amplitud (ASK), Modulación por
desplazamiento de frecuencia (FSK) y Modulación por desplazamiento de fase (PSK), además un
cuarto mecanismo o Modulación de amplitud en cuadratura (QAM)
- Conversión de Analógico en Analógico.
Tiene tres procedimientos: Modulación en amplitud (AM), Modulación en frecuencia (FM) y
modulación en fase (PM)
-QUE ES LA MULTIPLEXACIÓN Y CUÁLES SON LAS TÉCNICAS QUE EXISTEN.
La multiplexación por división de frecuencia, también denominada FDM, permite compartir la banda
de frecuencia disponible en el canal de alta velocidad, al dividirla en una serie de canales de banda
más angostos, de manera que se puedan enviar continuamente señales provenientes de diferentes
canales de baja velocidad sobre el canal de alta velocidad.
Este proceso se utiliza, en especial, en líneas telefónicas y en conexiones físicas de pares trenzados
para incrementar la velocidad de los datos.
Multiplexación por división de tiempo
En la multiplexación por división de tiempo, también denominadaTDM, las señales de los diferentes
canales de baja velocidad son probadas y transmitidas sucesivamente en el canal de alta velocidad,
al asignarles a cada uno de los canales un ancho de banda, incluso hasta cuando éste no tiene datos
para transmitir.
Multiplexación estadística
La multiplexación estadística es similar a la multiplexación por división de tiempo excepto que sólo
transmite canales de baja velocidad que poseen, en realidad, datos en el canal de alta velocidad. El
nombre de este tipo de multiplexación proviene del hecho de que los multiplexores basan su
comportamiento en estadísticas relacionadas con la velocidad de los datos de cada canal de baja
velocidad.
Ya que la línea de alta velocidad no transmite los canales vacíos, el rendimiento es mejor que con la
multiplexación por división de tiempo.
