El documento describe diferentes métodos de codificación para la transmisión digital de datos. La transmisión digital implica convertir la información analógica en señales digitales antes de enviarla a través de medios de comunicación. Estas señales digitales deben codificarse en una forma con dos estados, como dos niveles de voltaje, para su transmisión. El documento explica varias codificaciones como unipolar, polar, bifásica y cuaternaria, las cuales asignan diferentes estados a los bits 1 y 0 para su representación y transmisión.

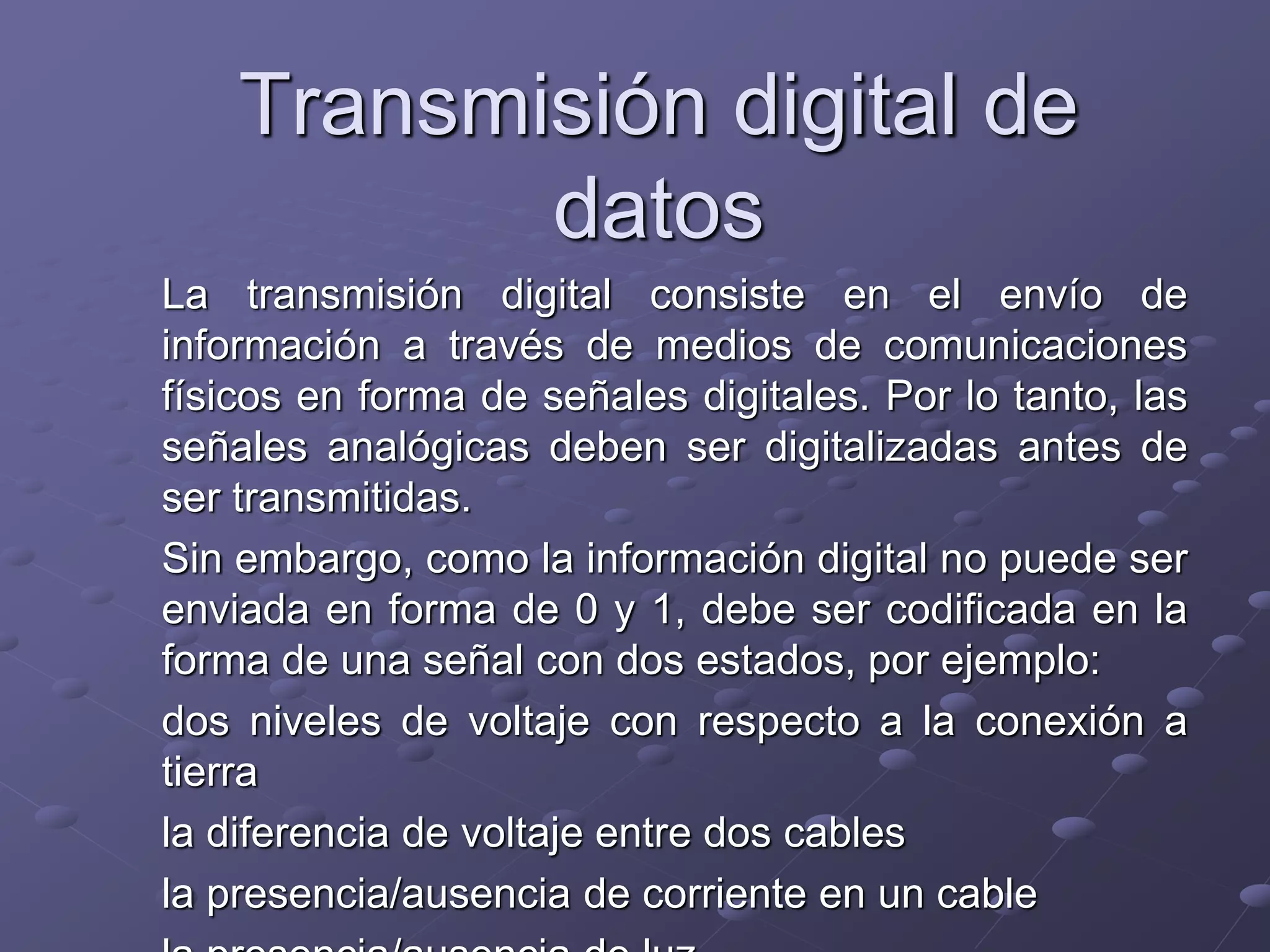

1. Transmisión digital de
datos
La transmisión digital consiste en el envío de
información a través de medios de comunicaciones
físicos en forma de señales digitales. Por lo tanto, las
señales analógicas deben ser digitalizadas antes de
ser transmitidas.
Sin embargo, como la información digital no puede ser
enviada en forma de 0 y 1, debe ser codificada en la
forma de una señal con dos estados, por ejemplo:
dos niveles de voltaje con respecto a la conexión a
tierra
la diferencia de voltaje entre dos cables
la presencia/ausencia de corriente en un cable

2. transformación de información binaria en una
señal con dos estados se realiza a través de
un DCE, también conocido como decodificador
de la banda base: es el origen del
nombre transmisión de la banda base que
designa a la transmisión digital...
NOTA:DTE, Equipo Termina de datos: es
cualquier equipo que funcione como origen
destino para datos binarios. Ej. PC.
DCE, Equipo de Circuito – Terminal de Datos:
Es todo equipo que transmita o reciba datos a
través de una red de forma digital o analógica

3. Codificación Unipolar
Se denomina unipolar porque usa
unicamente una polaridad, esta
polaridad se asigna a uno de los dos
estados binarios, abitualmente 1 y el
otro es 0 se representa por el voltage 0

4. Codificación Unipolar
Amplitud
Tiempo

5. Codificación Polar
Polar
NRZ RZ Bifásica
NRZ-L NRZ-I Manchester
Manchester
Diferencial

6. Polar Sin Retorno a Cero (NRZ)
• El nivel de señal (voltaje) siempre esta en
(+) o (-).
– NRZ-L (Nivel): el 1 esta representado por un
nivel (+) y el cero por uno (-).
– NRZ-I (Inversión): en este caso el 1 es
representado por un cambio en el nivel de la
señal, independientemente de que sea
positivo o negativo.

7. Amplitud
Tiempo
Amplitud
Tiempo
NRZ-L
NRZ-I

8. Polar con Retorno a Cero (RZ)
• De igual manera que en la codificación
NRZ los 1 y 0 son representados por
variaciones de voltaje (+) y (-), pero a
diferencia de esta, después de cada bit la
amplitud de la señal vuelve a (0).
• La información se encuentra en la primera
parte de señal.

9. RZ
Amplitud
Tiempo

10. Codificación Bifasica
• Manchester: utiliza la inversión en mitad de
cada intervalo para sincronizar y representar
bits. Una transición (+) a (-) es un 1 y una
transición (-) a positivo es 0. Teniendo un doblo
objetivo que es el de sincronizar la señal.
• Manchester diferencial: en este caso la
inversión en medio del intervalo es usada
solamente para sincronizar y los 1 y 0 están
representados por la inversión o no al principio
del intervalo.

11. Amplitud
Tiempo
Amplitud
Tiempo
Manchester
Manchester
diferencial

12. Codificación Bipolar
Como en la codificación RZ, también tiene
tres niveles de voltaje: positivo, negativo o
cero, pero en este caso el 0 es usado para
representar el 0 binario.
En una serie en la cual el un 1 se
represento por un nivel positivo, el siguiente
1 se presentara con nivel negativo.

13. Bipolar
Inversión de Marca Alternada (AMI)
• Marca alternada significa, 1 alterno, es
decir que la amplitud que simboliza 1 es
variada cada vez que aparece una.
Amplitud
Tiempo

14. Cuaternari sincronica polar
