Este documento describe diferentes métodos para codificar una señal de banda base para su transmisión. Explica que la banda base es la señal original producida por un transductor antes de la modulación. Luego detalla varias técnicas de codificación como unipolar, bipolar, con transiciones y multinivel, y específicamente menciona codificaciones como NRZ, RZ-L, RZ-P y Manchester, las cuales asignan diferentes niveles de voltaje a cada valor lógico para permitir la detección, sincronización

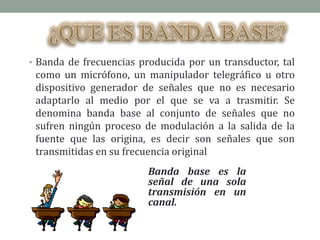

2. • Banda de frecuencias producida por un transductor, tal
como un micrófono, un manipulador telegráfico u otro
dispositivo generador de señales que no es necesario
adaptarlo al medio por el que se va a trasmitir. Se
denomina banda base al conjunto de señales que no
sufren ningún proceso de modulación a la salida de la
fuente que las origina, es decir son señales que son
transmitidas en su frecuencia original
Banda base es la
señal de una sola
transmisión en un
canal.
3. • TRANSFORMACION DE UN CONTENIDO A UN CODIGO
1. Permitir detectar la presencia de la señal en la
línea
2. Disminuir componente continua
3. Proveer sincronismo entre el transmisor y receptor
4. Según el numeral y su clasificación se
«grafica» teniendo en cuenta el «+», «-», «0»
5. Las UNIPOLARES: En este caso un 1 siempre toma una
polaridad, positiva o negativa, mientras que un 0 vale siempre 0.
Según el símbolo que posea los números «0-1» se ponen
sobre o bajo el punto medio.
En las telecomunicaciones se denomina NRZ porque el
voltaje no vuelve a cero entre bits consecutivos de
valor uno y se deriva en:
6. Polar de dos tensiones: Cada valor lógico se
codifica con un nivel de tensión en línea.
Cada valor lógico adopta un nivel de
tensión «V+» o «V-».

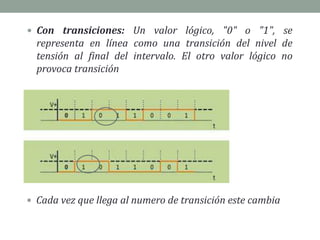

7. Con transiciones: Un valor lógico, "0" o "1", se
representa en línea como una transición del nivel de
tensión al final del intervalo. El otro valor lógico no
provoca transición
Cada vez que llega al numero de transición este cambia
8. Multinivel: Se agrupan en bits y se asigna un nivel de
tensión en línea a cada posible combinación.
Ej: agrupaciones de dos bits (4 niveles):
La tensión de línea varía en el intervalo significativo,
pasando de actividad a inactividad (0 v) o tomando el
valor opuesto (de +V a -V, por ejemplo).

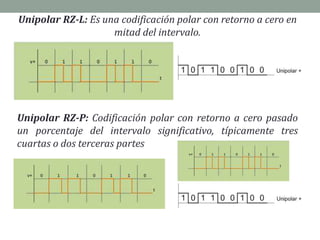

9. Unipolar RZ-L: Es una codificación polar con retorno a cero en
mitad del intervalo.
Unipolar RZ-P: Codificación polar con retorno a cero pasado
un porcentaje del intervalo significativo, típicamente tres
cuartas o dos terceras partes

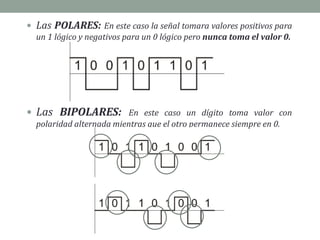

10. Las POLARES: En este caso la señal tomara valores positivos para
un 1 lógico y negativos para un 0 lógico pero nunca toma el valor 0.
Las BIPOLARES: En este caso un dígito toma valor con
polaridad alternada mientras que el otro permanece siempre en 0.

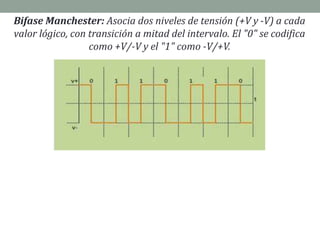

11. Bifase Manchester: Asocia dos niveles de tensión (+V y -V) a cada
valor lógico, con transición a mitad del intervalo. El "0" se codifica
como +V/-V y el "1" como -V/+V.
