Este documento describe cómo actuar antes, durante y después de un terremoto. Antes, se recomienda preparar un kit de emergencia y un plan familiar. Durante, mantener la calma y buscar refugio bajo una mesa o marco de puerta. Después, revisar servicios esenciales como gas y electricidad y prestar primeros auxilios solo si es seguro.

1. ¿CÓMO ACTUAR EN
CASO DE UN
TERREMOTO?
Profesora: A. Paola Donoso
UDP.

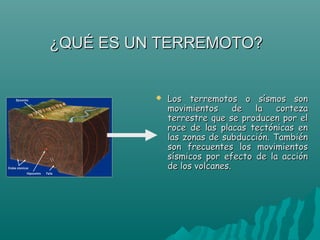

2. ¿QUÉ ES UN TERREMOTO?
 Los terremotos o sísmos son
movimientos de la corteza
terrestre que se producen por el
roce de las placas tectónicas en
las zonas de subducción. También
son frecuentes los movimientos
sísmicos por efecto de la acción
de los volcanes.

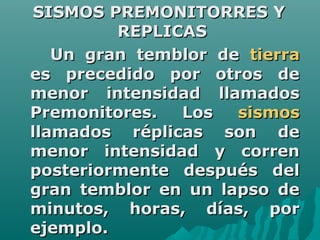

3. SISMOS PREMONITORRES Y
REPLICAS
Un gran temblor de tierra
es precedido por otros de
menor intensidad llamados
Premonitores. Los sismos
llamados réplicas son de
menor intensidad y corren
posteriormente después del
gran temblor en un lapso de
minutos, horas, días, por
ejemplo.

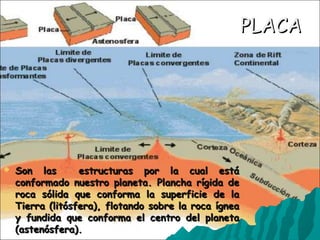

4. PLACA
 Son las estructuras por la cual está
conformado nuestro planeta. Plancha rígida de
roca sólida que conforma la superficie de la
Tierra (litósfera), flotando sobre la roca ígnea
y fundida que conforma el centro del planeta
(astenósfera).

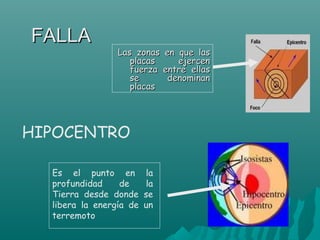

5. FALLA
Las zonas en que las
placas ejercen
fuerza entre ellas
se denominan
placas
HIPOCENTRO
Es el punto en la
profundidad de la
Tierra desde donde se
libera la energía de un
terremoto

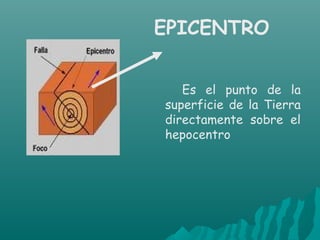

6. EPICENTRO
Es el punto de la
superficie de la Tierra
directamente sobre el
hepocentro

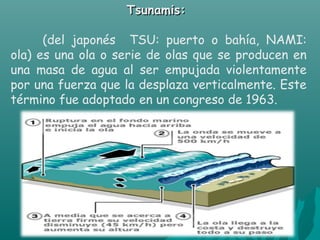

7. Tsunamis:
(del japonés TSU: puerto o bahía, NAMI:
ola) es una ola o serie de olas que se producen en
una masa de agua al ser empujada violentamente
por una fuerza que la desplaza verticalmente. Este
término fue adoptado en un congreso de 1963.

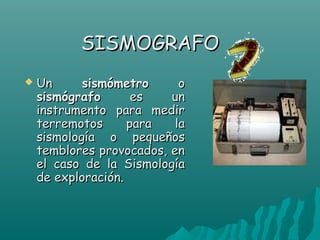

8. SISMOGRAFO
 Un sismómetro o
sismógrafo es un
instrumento para medir
terremotos para la
sismología o pequeños
temblores provocados, en
el caso de la Sismología
de exploración.

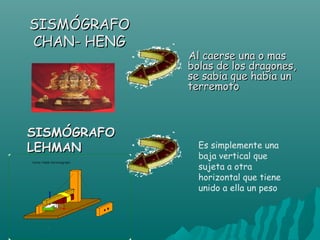

9. SISMÓGRAFO
CHAN- HENG
Al caerse una o mas
bolas de los dragones,
se sabia que habia un
terremoto
SISMÓGRAFO
LEHMAN Es simplemente una
baja vertical que
sujeta a otra
horizontal que tiene
unido a ella un peso

10. TIPOS DE SISMÓGRAFOS:
1. SISMÓGRAFO
MECÁNICO
Está compuesto por un
elemento detector del
movimiento, o sismómetro, y
un sistema de palancas, que
sirve para amplificar el
movimiento. El registro se
realiza sobre un papel
ahumado adosado a un
tambor que gira a velocidad
fija.

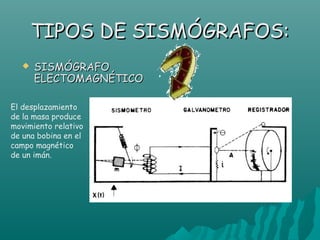

11. TIPOS DE SISMÓGRAFOS:
 SISMÓGRAFO
ELECTOMAGNÉTICO
El desplazamiento
de la masa produce
movimiento relativo
de una bobina en el
campo magnético
de un imán.

12. TIPOS DE SIMÓGRAFOS:
SISMÓGRAFO DE
BANDA ANCHA
Eran de dos tipos o registraban
información sísmica en dos
diferentes rangos de frecuencia,
periodos cortos (1 seg) y periodos
largos (15-100 seg).

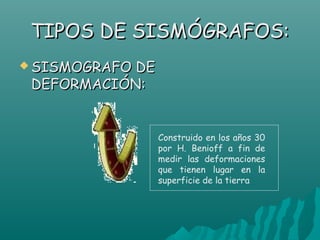

13. TIPOS DE SISMÓGRAFOS:
 SISMOGRAFODE
DEFORMACIÓN:
Construido en los años 30
por H. Benioff a fin de
medir las deformaciones
que tienen lugar en la
superficie de la tierra

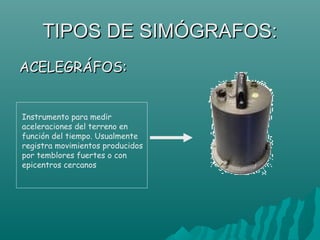

14. TIPOS DE SIMÓGRAFOS:
ACELEGRÁFOS:
Instrumento para medir
aceleraciones del terreno en
función del tiempo. Usualmente
registra movimientos producidos
por temblores fuertes o con
epicentros cercanos

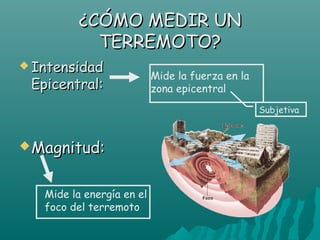

15. ¿CÓMO MEDIR UN
TERREMOTO?
 Intensidad
Mide la fuerza en la
Epicentral: zona epicentral
Subjetiva
 Magnitud:
Mide la energía en el
foco del terremoto

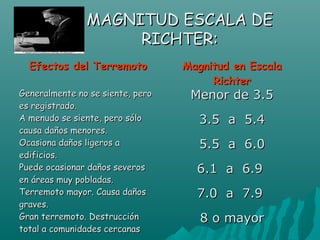

16. MAGNITUD ESCALA DE
RICHTER:
Efectos del Terremoto Magnitud en Escala
Richter
Generalmente no se siente, pero Menor de 3.5
es registrado.
A menudo se siente, pero sólo 3.5 a 5.4
causa daños menores.
Ocasiona daños ligeros a 5.5 a 6.0
edificios.
Puede ocasionar daños severos 6.1 a 6.9
en áreas muy pobladas.
Terremoto mayor. Causa daños 7.0 a 7.9
graves.
Gran terremoto. Destrucción 8 o mayor
total a comunidades cercanas

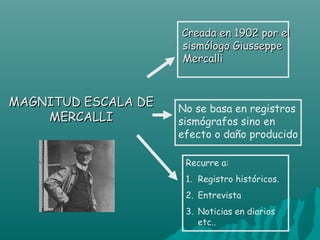

17. Creada en 1902 por el
sismólogo Giusseppe
Mercalli
MAGNITUD ESCALA DE No se basa en registros
MERCALLI sismógrafos sino en
efecto o daño producido
Recurre a:
1. Registro históricos.
2. Entrevista
3. Noticias en diarios
etc..

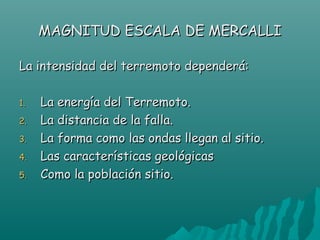

18. MAGNITUD ESCALA DE MERCALLI
La intensidad del terremoto dependerá:
1. La energía del Terremoto.
2. La distancia de la falla.
3. La forma como las ondas llegan al sitio.
4. Las características geológicas
5. Como la población sitio.

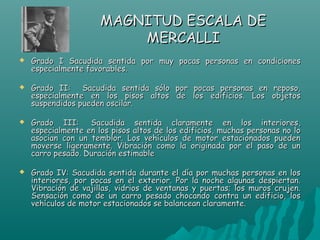

19. MAGNITUD ESCALA DE
MERCALLI
 Grado I Sacudida sentida por muy pocas personas en condiciones
especialmente favorables.
 Grado II: Sacudida sentida sólo por pocas personas en reposo,
especialmente en los pisos altos de los edificios. Los objetos
suspendidos pueden oscilar.
 Grado III: Sacudida sentida claramente en los interiores,
especialmente en los pisos altos de los edificios, muchas personas no lo
asocian con un temblor. Los vehículos de motor estacionados pueden
moverse ligeramente. Vibración como la originada por el paso de un
carro pesado. Duración estimable
 Grado IV: Sacudida sentida durante el día por muchas personas en los
interiores, por pocas en el exterior. Por la noche algunas despiertan.
Vibración de vajillas, vidrios de ventanas y puertas; los muros crujen.
Sensación como de un carro pesado chocando contra un edificio, los
vehículos de motor estacionados se balancean claramente.

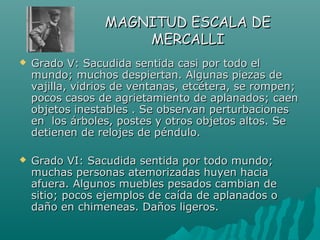

20. MAGNITUD ESCALA DE
MERCALLI
 Grado V: Sacudida sentida casi por todo el
mundo; muchos despiertan. Algunas piezas de
vajilla, vidrios de ventanas, etcétera, se rompen;
pocos casos de agrietamiento de aplanados; caen
objetos inestables . Se observan perturbaciones
en los árboles, postes y otros objetos altos. Se
detienen de relojes de péndulo.
 Grado VI: Sacudida sentida por todo mundo;
muchas personas atemorizadas huyen hacia
afuera. Algunos muebles pesados cambian de
sitio; pocos ejemplos de caída de aplanados o
daño en chimeneas. Daños ligeros.

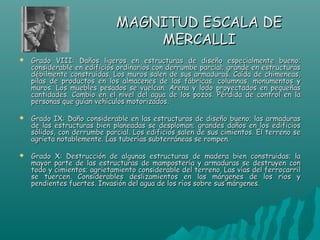

21. MAGNITUD ESCALA DE
MERCALLI
 Grado VIII: Daños ligeros en estructuras de diseño especialmente bueno;
considerable en edificios ordinarios con derrumbe parcial; grande en estructuras
débilmente construidas. Los muros salen de sus armaduras. Caída de chimeneas,
pilas de productos en los almacenes de las fábricas, columnas, monumentos y
muros. Los muebles pesados se vuelcan. Arena y lodo proyectados en pequeñas
cantidades. Cambio en el nivel del agua de los pozos. Pérdida de control en la
personas que guían vehículos motorizados.
 Grado IX: Daño considerable en las estructuras de diseño bueno; las armaduras
de las estructuras bien planeadas se desploman; grandes daños en los edificios
sólidos, con derrumbe parcial. Los edificios salen de sus cimientos. El terreno se
agrieta notablemente. Las tuberías subterráneas se rompen.
 Grado X: Destrucción de algunas estructuras de madera bien construidas; la
mayor parte de las estructuras de mampostería y armaduras se destruyen con
todo y cimientos; agrietamiento considerable del terreno. Las vías del ferrocarril
se tuercen. Considerables deslizamientos en las márgenes de los ríos y
pendientes fuertes. Invasión del agua de los ríos sobre sus márgenes.

22. MAGNITUD ESCALA DE
MERCALLI
 Grado VII: Advertido por todos. La gente huye al exterior.
Daños sin importancia en edificios de buen diseño y construcción.
Daños ligeros en estructuras ordinarias bien construidas; daños
considerables en las débiles o mal planeadas; rotura de algunas
chimeneas. Estimado por las personas conduciendo vehículos en
movimiento.
 Grado XI: Casi ninguna estructura de mampostería queda en pie.
Puentes destruidos. Anchas grietas en el terreno. Las tuberías
subterráneas quedan fuera de servicio. Hundimientos y
derrumbes en terreno suave. Gran torsión de vías férreas.
 Grado XII: Destrucción total. Ondas visibles sobre el terreno.
Perturbaciones de las cotas de nivel (ríos, lagos y mares).
Objetos lanzados en el aire hacia arriba.

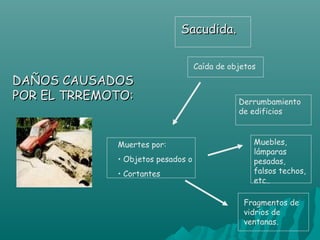

23. Sacudida.
Caída de objetos
DAÑOS CAUSADOS
POR EL TRREMOTO: Derrumbamiento
de edificios
Muertes por: Muebles,
lámparas
• Objetos pesados o pesadas,
• Cortantes falsos techos,
etc..
Fragmentos de
vidrios de
ventanas.

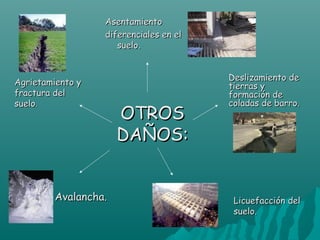

24. Asentamiento
diferenciales en el
suelo.
Deslizamiento de
Agrietamiento y tierras y
fractura del formación de
suelo. coladas de barro.
OTROS
DAÑOS:
Avalancha. Licuefacción del
suelo.

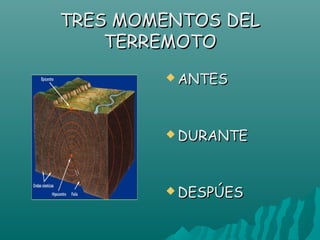

25. TRES MOMENTOS DEL
TERREMOTO
 ANTES
 DURANTE
 DESPÚES

26. ANTES DEL TERREMOTO
 Elabore un plan de contingencia
familiar.
 Identifique en casa, escuela etc.
el lugar seguro.
 Tenga a la mano un Kit de primero
auxilios, comida enlatada, agua,
pito etc.
 Radio portátil, linterna, pilas,
extintor, números telefónicos.

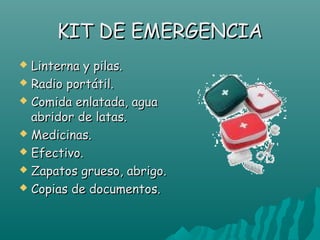

27. KIT DE EMERGENCIA
 Linterna y pilas.
 Radio portátil.
 Comida enlatada, agua
abridor de latas.
 Medicinas.
 Efectivo.
 Zapatos grueso, abrigo.
 Copias de documentos.

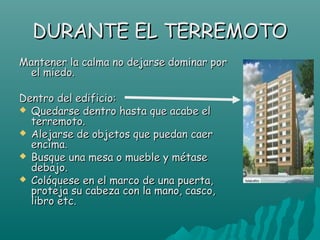

28. DURANTE EL TERREMOTO
Mantener la calma no dejarse dominar por
el miedo.
Dentro del edificio:
 Quedarse dentro hasta que acabe el
terremoto.
 Alejarse de objetos que puedan caer
encima.
 Busque una mesa o mueble y métase
debajo.
 Colóquese en el marco de una puerta,
proteja su cabeza con la mano, casco,
libro etc.

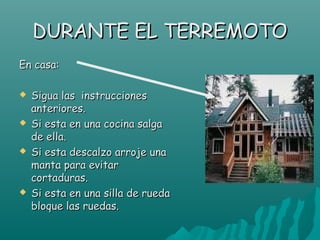

29. DURANTE EL TERREMOTO
En casa:
 Sigua las instrucciones
anteriores.
 Si esta en una cocina salga
de ella.
 Si esta descalzo arroje una
manta para evitar
cortaduras.
 Si esta en una silla de rueda
bloque las ruedas.

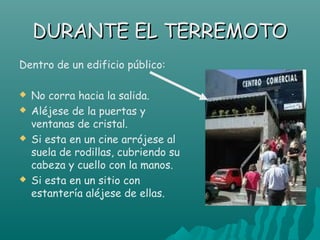

30. DURANTE EL TERREMOTO
Dentro de un edificio público:
 No corra hacia la salida.
 Aléjese de la puertas y
ventanas de cristal.
 Si esta en un cine arrójese al
suela de rodillas, cubriendo su
cabeza y cuello con la manos.
 Si esta en un sitio con
estantería aléjese de ellas.

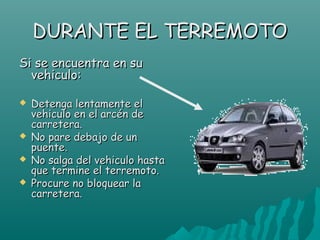

31. DURANTE EL TERREMOTO
Si se encuentra en su
vehiculo:
 Detenga lentamente el
vehiculo en el arcén de
carretera.
 No pare debajo de un
puente.
 No salga del vehiculo hasta
que termine el terremoto.
 Procure no bloquear la
carretera.

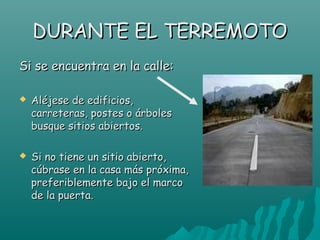

32. DURANTE EL TERREMOTO
Si se encuentra en la calle:
 Aléjese de edificios,
carreteras, postes o árboles
busque sitios abiertos.
 Si no tiene un sitio abierto,
cúbrase en la casa más próxima,
preferiblemente bajo el marco
de la puerta.

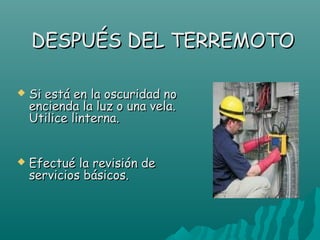

33. DESPUÉS DEL TERREMOTO
 Si está en la oscuridad no
encienda la luz o una vela.
Utilice linterna.
 Efectué la revisión de
servicios básicos.

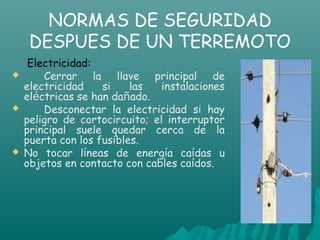

34. NORMAS DE SEGURIDAD
DESPUES DE UN TERREMOTO
Electricidad:
 Cerrar la llave principal de
electricidad si las instalaciones
eléctricas se han dañado.
 Desconectar la electricidad si hay
peligro de cortocircuito; el interruptor
principal suele quedar cerca de la
puerta con los fusibles.
 No tocar líneas de energía caídas u
objetos en contacto con cables caídos.

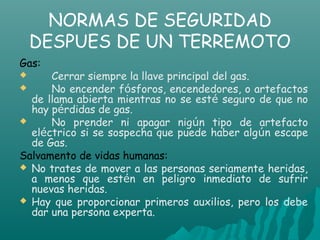

35. NORMAS DE SEGURIDAD
DESPUES DE UN TERREMOTO
Gas:
 Cerrar siempre la llave principal del gas.
 No encender fósforos, encendedores, o artefactos
de llama abierta mientras no se esté seguro de que no
hay pérdidas de gas.
 No prender ni apagar nigún tipo de artefacto
eléctrico si se sospecha que puede haber algún escape
de Gas.
Salvamento de vidas humanas:
 No trates de mover a las personas seriamente heridas,
a menos que estén en peligro inmediato de sufrir
nuevas heridas.
 Hay que proporcionar primeros auxilios, pero los debe
dar una persona experta.

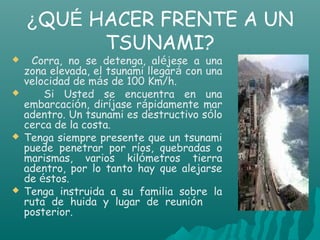

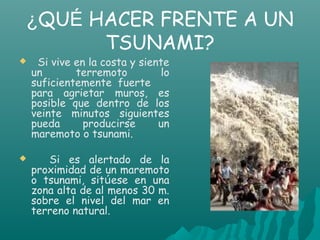

36. ¿QUÉ HACER FRENTE A UN
TSUNAMI?
 Corra, no se detenga, aléjese a una
zona elevada, el tsunami llegará con una
velocidad de más de 100 Km/h.
 Si Usted se encuentra en una
embarcación, diríjase rápidamente mar
adentro. Un tsunami es destructivo sólo
cerca de la costa.
 Tenga siempre presente que un tsunami
puede penetrar por ríos, quebradas o
marismas, varios kilómetros tierra
adentro, por lo tanto hay que alejarse
de éstos.
 Tenga instruida a su familia sobre la
ruta de huida y lugar de reunión
posterior.

37. ¿QUÉ HACER FRENTE A UN
TSUNAMI?
 Si vive en la costa y siente
un terremoto lo
suficientemente fuerte
para agrietar muros, es
posible que dentro de los
veinte minutos siguientes
pueda producirse un
maremoto o tsunami.
 Si es alertado de la
proximidad de un maremoto
o tsunami, sitúese en una
zona alta de al menos 30 m.
sobre el nivel del mar en
terreno natural.

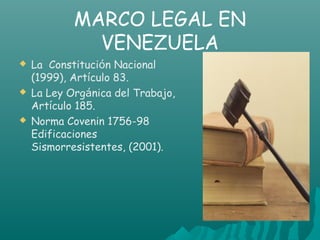

38. MARCO LEGAL EN
VENEZUELA
 La Constitución Nacional
(1999), Artículo 83.
 La Ley Orgánica del Trabajo,
Artículo 185.
 Norma Covenin 1756-98
Edificaciones
Sismorresistentes, (2001).

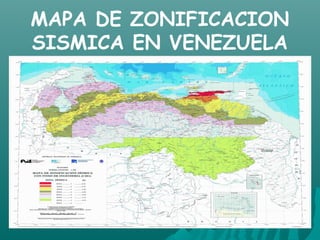

39. MAPA DE ZONIFICACION
SISMICA EN VENEZUELA

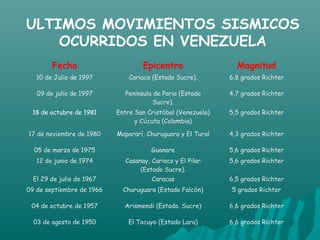

40. ULTIMOS MOVIMIENTOS SISMICOS
OCURRIDOS EN VENEZUELA
Fecha Epicentro Magnitud
10 de Julio de 1997 Cariaco (Estado Sucre). 6,8 grados Richter
09 de julio de 1997 Península de Paria (Estado 4,7 grados Richter
Sucre).
18 de octubre de 1981 Entre San Cristóbal (Venezuela) 5,5 grados Richter
y Cúcuta (Colombia)
17 de noviembre de 1980 Mapararí, Churuguara y El Tural 4,3 grados Richter
05 de marzo de 1975 Guanare 5,6 grados Richter
12 de junio de 1974 Casanay, Cariaco y El Pilar 5,6 grados Richter
(Estado Sucre).
El 29 de julio de 1967 Caracas 6,5 grados Richter
09 de septiembre de 1966 Churuguara (Estado Falcón) 5 grados Richter
04 de octubre de 1957 Arismendi (Estado. Sucre) 6,6 grados Richter
03 de agosto de 1950 El Tocuyo (Estado Lara) 6,6 grados Richter

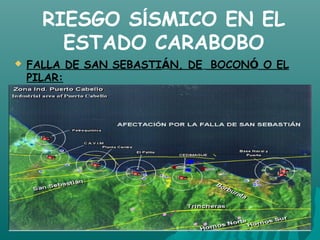

41. RIESGO SÍSMICO EN EL
ESTADO CARABOBO
 FALLA DE SAN SEBASTIÁN, DE BOCONÓ O EL
PILAR:

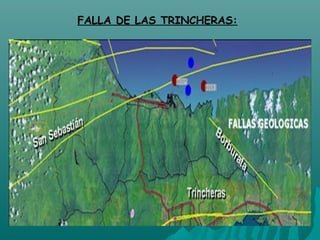

42. FALLA DE LAS TRINCHERAS:

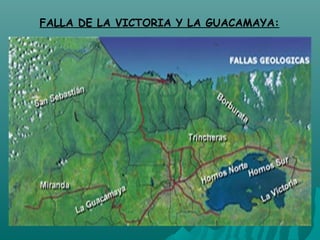

43. FALLA DE LA VICTORIA Y LA GUACAMAYA:

44. GRACIAS POR SU
ATENCION
