1. República Bolivariana de Venezuela
Instituto Universitario Politécnico
“Santiago Mariño”
Escuela de Arquitectura
INFORME
Autor: Tsu Javier Infante
C.I: 17.342.599

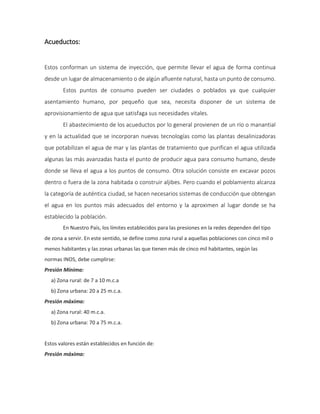

2. Acueductos:
Estos conforman un sistema de inyección, que permite llevar el agua de forma continua
desde un lugar de almacenamiento o de algún afluente natural, hasta un punto de consumo.
Estos puntos de consumo pueden ser ciudades o poblados ya que cualquier
asentamiento humano, por pequeño que sea, necesita disponer de un sistema de
aprovisionamiento de agua que satisfaga sus necesidades vitales.
El abastecimiento de los acueductos por lo general provienen de un río o manantial
y en la actualidad que se incorporan nuevas tecnologías como las plantas desalinizadoras
que potabilizan el agua de mar y las plantas de tratamiento que purifican el agua utilizada
algunas las más avanzadas hasta el punto de producir agua para consumo humano, desde
donde se lleva el agua a los puntos de consumo. Otra solución consiste en excavar pozos
dentro o fuera de la zona habitada o construir aljibes. Pero cuando el poblamiento alcanza
la categoría de auténtica ciudad, se hacen necesarios sistemas de conducción que obtengan
el agua en los puntos más adecuados del entorno y la aproximen al lugar donde se ha
establecido la población.
En Nuestro País, los límites establecidos para las presiones en la redes dependen del tipo
de zona a servir. En este sentido, se define como zona rural a aquellas poblaciones con cinco mil o
menos habitantes y las zonas urbanas las que tienen más de cinco mil habitantes, según las
normas INOS, debe cumplirse:
Presión Mínima:
a) Zona rural: de 7 a 10 m.c.a
b) Zona urbana: 20 a 25 m.c.a.
Presión máxima:
a) Zona rural: 40 m.c.a.
b) Zona urbana: 70 a 75 m.c.a.
Estos valores están establecidos en función de:
Presión máxima:

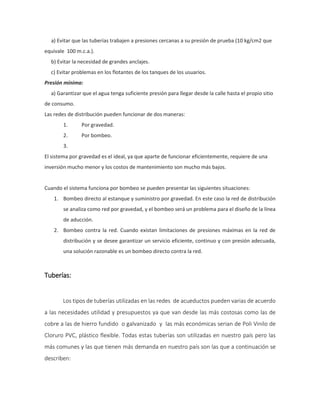

3. a) Evitar que las tuberías trabajen a presiones cercanas a su presión de prueba (10 kg/cm2 que
equivale 100 m.c.a.).
b) Evitar la necesidad de grandes anclajes.
c) Evitar problemas en los flotantes de los tanques de los usuarios.
Presión mínima:
a) Garantizar que el agua tenga suficiente presión para llegar desde la calle hasta el propio sitio
de consumo.
Las redes de distribución pueden funcionar de dos maneras:
1. Por gravedad.
2. Por bombeo.
3.
El sistema por gravedad es el ideal, ya que aparte de funcionar eficientemente, requiere de una
inversión mucho menor y los costos de mantenimiento son mucho más bajos.
Cuando el sistema funciona por bombeo se pueden presentar las siguientes situaciones:
1. Bombeo directo al estanque y suministro por gravedad. En este caso la red de distribución
se analiza como red por gravedad, y el bombeo será un problema para el diseño de la línea
de aducción.
2. Bombeo contra la red. Cuando existan limitaciones de presiones máximas en la red de
distribución y se desee garantizar un servicio eficiente, continuo y con presión adecuada,
una solución razonable es un bombeo directo contra la red.
Tuberías:
Los tipos de tuberías utilizadas en las redes de acueductos pueden varias de acuerdo
a las necesidades utilidad y presupuestos ya que van desde las más costosas como las de
cobre a las de hierro fundido o galvanizado y las más económicas serian de Poli Vinilo de
Cloruro PVC, plástico flexible. Todas estas tuberías son utilizadas en nuestro país pero las
más comunes y las que tienen más demanda en nuestro país son las que a continuación se
describen:

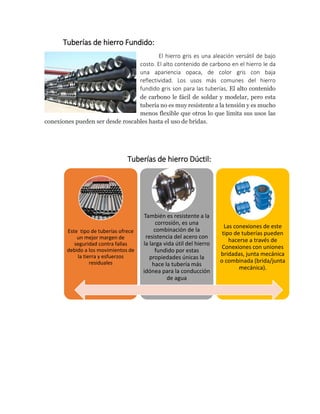

4. Tuberías de hierro Fundido:
El hierro gris es una aleación versátil de bajo
costo. El alto contenido de carbono en el hierro le da
una apariencia opaca, de color gris con baja
reflectividad. Los usos más comunes del hierro
fundido gris son para las tuberías, El alto contenido
de carbono le fácil de soldar y modelar, pero esta
tubería no es muy resistente a la tensión y es mucho
menos flexible que otros lo que limita sus usos las
conexiones pueden ser desde roscables hasta el uso de bridas.
Tuberías de hierro Dúctil:
Este tipo de tuberías ofrece
un mejor margen de
seguridad contra fallas
debido a los movimientos de
la tierra y esfuerzos
residuales
También es resistente a la
corrosión, es una
combinación de la
resistencia del acero con
la larga vida útil del hierro
fundido por estas
propiedades únicas la
hace la tubería más
idónea para la conducción
de agua
Las conexiones de este
tipo de tuberías pueden
hacerse a través de
Conexiones con uniones
bridadas, junta mecánica
o combinada (brida/junta
mecánica).

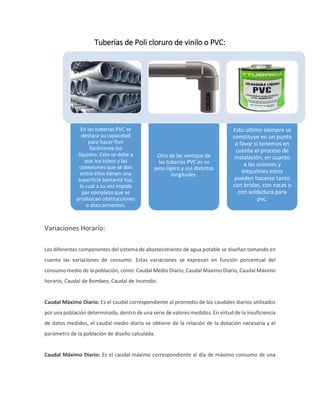

5. Tuberías de Poli cloruro de vinilo o PVC:
Variaciones Horario:
Los diferentes componentes del sistema de abastecimiento de agua potable se diseñan tomando en
cuenta las variaciones de consumo. Estas variaciones se expresan en función porcentual del
consumo medio de la población, como: Caudal Medio Diario, Caudal Máximo Diario, Caudal Máximo
horario, Caudal de Bombeo, Caudal de Incendio.
Caudal Máximo Diario: Es el caudal correspondiente al promedio de los caudales diarios utilizados
por una población determinada, dentro de una serie de valores medidos. En virtud de la insuficiencia
de datos medidos, el caudal medio diario se obtiene de la relación de la dotación necesaria y el
parámetro de la población de diseño calculada.
Caudal Máximo Diario: Es el caudal máximo correspondiente al día de máximo consumo de una
En las tuberías PVC se
destaca su capacidad
para hacer fluir
fácilmente los
líquidos. Esto se debe a
que los tubos y las
conexiones que se dan
entre ellos tienen una
superficie bastante lisa,
lo cual a su vez impide
por completo que se
produzcan obstrucciones
o atascamientos.
Otra de las ventajas de
las tuberías PVC es su
peso ligero y sus distintas
longitudes.
Esto último siempre se
constituye en un punto
a favor si tenemos en
cuenta el proceso de
instalación, en cuanto
a las uniones y
empalmes estos
pueden hacerse tanto
con bridas, con rocas o
con soldadura para
pvc.

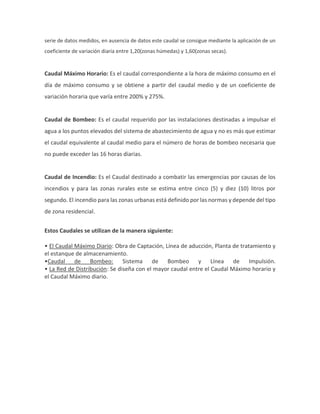

6. serie de datos medidos, en ausencia de datos este caudal se consigue mediante la aplicación de un
coeficiente de variación diaria entre 1,20(zonas húmedas) y 1,60(zonas secas).
Caudal Máximo Horario: Es el caudal correspondiente a la hora de máximo consumo en el
día de máximo consumo y se obtiene a partir del caudal medio y de un coeficiente de
variación horaria que varía entre 200% y 275%.
Caudal de Bombeo: Es el caudal requerido por las instalaciones destinadas a impulsar el
agua a los puntos elevados del sistema de abastecimiento de agua y no es más que estimar
el caudal equivalente al caudal medio para el número de horas de bombeo necesaria que
no puede exceder las 16 horas diarias.
Caudal de Incendio: Es el Caudal destinado a combatir las emergencias por causas de los
incendios y para las zonas rurales este se estima entre cinco (5) y diez (10) litros por
segundo. El incendio para las zonas urbanas está definido por las normas y depende del tipo
de zona residencial.
Estos Caudales se utilizan de la manera siguiente:
• El Caudal Máximo Diario: Obra de Captación, Línea de aducción, Planta de tratamiento y
el estanque de almacenamiento.
•Caudal de Bombeo: Sistema de Bombeo y Línea de Impulsión.
• La Red de Distribución: Se diseña con el mayor caudal entre el Caudal Máximo horario y
el Caudal Máximo diario.
