El documento describe una tarea para realizar una acometida monofásica para una vivienda familiar. Se debe elaborar una lista de materiales eléctricos y constructivos necesarios, un presupuesto detallado sin mano de obra, y un croquis del pilar de mampostería a construir según el reglamento. Se justifica la elección de materiales PVC o metálicos y la salida seccional al cliente.

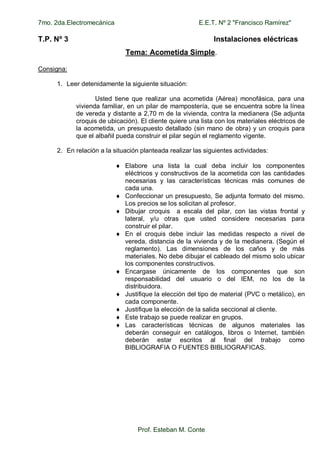

1. 7mo. 2da.Electromecánica E.E.T. Nº 2 "Francisco Ramírez"
Prof. Esteban M. Conte
T.P. Nº 3 Instalaciones eléctricas
Tema: Acometida Simple.
Consigna:
1. Leer detenidamente la siguiente situación:
Usted tiene que realizar una acometida (Aérea) monofásica, para una
vivienda familiar, en un pilar de mampostería, que se encuentra sobre la línea
de vereda y distante a 2,70 m de la vivienda, contra la medianera (Se adjunta
croquis de ubicación). El cliente quiere una lista con los materiales eléctricos de
la acometida, un presupuesto detallado (sin mano de obra) y un croquis para
que el albañil pueda construir el pilar según el reglamento vigente.
2. En relación a la situación planteada realizar las siguientes actividades:
 Elabore una lista la cual deba incluir los componentes
eléctricos y constructivos de la acometida con las cantidades
necesarias y las características técnicas más comunes de
cada una.
 Confeccionar un presupuesto, Se adjunta formato del mismo.
Los precios se los solicitan al profesor.
 Dibujar croquis a escala del pilar, con las vistas frontal y
lateral, y/u otras que usted considere necesarias para
construir el pilar.
 En el croquis debe incluir las medidas respecto a nivel de
vereda, distancia de la vivienda y de la medianera. (Según el
reglamento). Las dimensiones de los caños y de más
materiales. No debe dibujar el cableado del mismo solo ubicar
los componentes constructivos.
 Encargase únicamente de los componentes que son
responsabilidad del usuario o del IEM, no los de la
distribuidora.
 Justifique la elección del tipo de material (PVC o metálico), en
cada componente.
 Justifique la elección de la salida seccional al cliente.
 Este trabajo se puede realizar en grupos.
 Las características técnicas de algunos materiales las
deberán conseguir en catálogos, libros o Internet, también
deberán estar escritos al final del trabajo como
BIBLIOGRAFIA O FUENTES BIBLIOGRAFICAS.

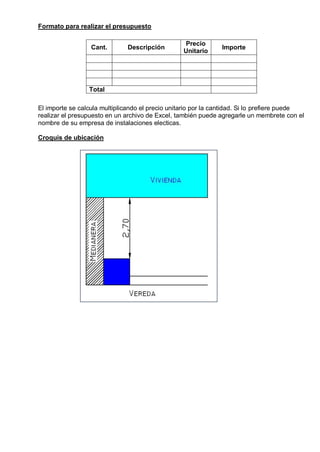

2. Formato para realizar el presupuesto
El importe se calcula multiplicando el precio unitario por la cantidad. Si lo prefiere puede
realizar el presupuesto en un archivo de Excel, también puede agregarle un membrete con el
nombre de su empresa de instalaciones electicas.
Croquis de ubicación
Cant. Descripción
Precio
Unitario
Importe
Total
