El documento proporciona instrucciones para instalar diferentes tipos de antenas inalámbricas. Explica cómo fijar un soporte a la pared y montar una antena Yagi en él, orientándola hacia otra antena emisora. También describe cómo instalar antenas de panel plano, omnidireccionales y parabólicas, incluyendo los pasos y herramientas necesarias para su montaje y conexión a cables.

3. Herramientas necesarias

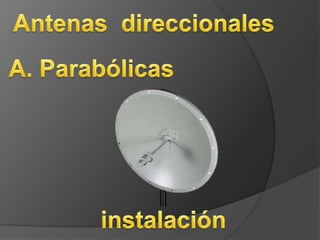

5. COLOCACIÓN DEL SOPORTE EN LA PARED
El lugar donde fijemos el soporte nos tiene que permitir
orientar el plato hacia el punto del otro destino. No debe
haber ningún obstáculo cerca frente al plato. Una vez
confirmados ambos puntos, pondremos el soporte sobre
la pared o torre metálica donde vayamos a fijarlo, y con
un rotulador hacemos las marcas.
Ahora vamos a por el taladro y con la broca del diámetro
apropiado para los tacos metálicos que hemos
comprado, hacemos los cuatro agujeros. La profundidad
ideal es medio centímetro + la longitud del taco.

7. Introducimos los cuatro tacos en sus
agujeros, metemos el mango para colocación de
tacos de expansión en cada uno de ellos, y damos un
fuerte martillazo para que se expandan y queden
agarrados:

8. Ya tenemos fijados los cuatro tacos. Ahora
colocamos el soporte en L, colocamos las arandelas
grower y atornillamos

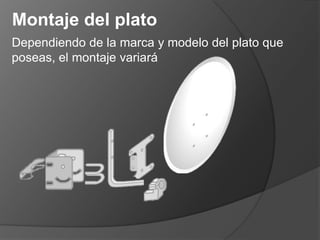

9. Montaje del plato
Dependiendo de la marca y modelo del plato que
poseas, el montaje variará

10. Montaremos todo, incluido el LNB, y
atornillamos fuerte excepto los tornillos
marcados en rojo. Los dejaremos lo
suficientemente apretados para que todo se
sujete bien, pero lo suficientemente aflojados
para poder mover la parabólica con la mano.
Concretamente debe permitir tres
movimientos, señalados con las flechas rojas

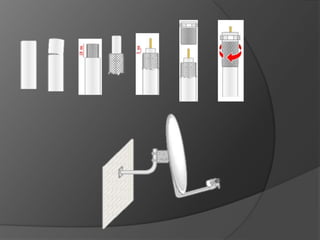

12. Conexión de los cables
Con el cable coaxial ya colocado y
fijado, pelamos ambos extremos y colocamos el
conector F.
Para ello, hacemos un corte del aislante
procurando no cortar la malla interior. Tiramos
la malla hacia atrás con los dedos, hacemos el
segundo corte en el aislante interior y
colocamos el conector F.

15. El lugar donde fijemos el soporte nos tiene que
permitir orientar la antena yagis hacia otra que sea
el emitente de señal . No debe haber ningún
obstáculo cerca frente. Una vez confirmados ambos
puntos, pondremos el soporte la vara o torre
metálica donde vayamos a fijarlo,
Una antena Yagi está formada por un elemento
alimentado (conectado al emisor o al receptor) formado
por un simple dipolo o un dipolo doblado llamado
también "radiador". Además de ese elemento, la
antena tiene uno o varios elementos aislados llamados
elementos parásitos. Éstos pueden estar situados
delante del elemento alimentado, refuerzan el campo
hacia adelante y se llaman directores. Los elementos
situados detrás se llaman reflectores.

17. Construyendo los balones para la antena que
ejercerán un prototipo para el buen
funcionamiento soldamos las partes que serán
necesarias

18. una vez terminada de soldar la parte donde
ira nuestro cable ya tendremos preparado de la
misma forma la antena yagis

19. Concluida con el soldado y haber fijado la vara
metálica y dado la orientación finalizamos
asegurando la antena con dirección a la antena que
emite la señal

21. Las antenas de panel plano como su nombre lo dice
son un panel con forma cuadrada o rectangular y
están configuradas en un formato tipo patch. Las
antenas tipo Flat Panel son muy direccionales ya que
la mayoría de su potencia radiada es una sola
dirección ya sea en el plano horizontal o vertical.
patrón de elevación

22. Patron de Azimuth
Flat Panel

23.  Los herrajes y bridas permiten montar la
antena en un mástil.
 La antena viene integrada con un conector
N-hembra estándar situado en la parte inferior
del panel, de este modo su instalación se
puede hacer en un mástil convencional o en
una pared según lo requiera la situación.

24. Antena Direccional de Panel de 20 dBi ideal como
antena cliente. Alta ganancia, construcción
robusta, resistente a la humedad, ligera y fácil de
instalar.

25. Podemos ver que aquí esta integrado el
conector para el conector N hembra que
podremos instalar

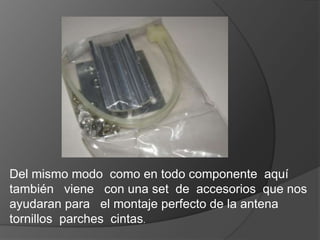

26. Del mismo modo como en todo componente aquí
también viene con una set de accesorios que nos
ayudaran para el montaje perfecto de la antena
tornillos parches cintas.

27. Montamos la antena en el mástil o en trípode
dependiendo el uso que se le dará colocamos la
antena con dirección a nuestro servidor luego
aseguramos primeramente con la cinta esto nos
facilitara a mover con facilidad la antena hacia la
dirección exacta una vez fijada la dirección
atornillamos la base para que nuestra antena
quede estable y aseguramos las cintas para su
mayor protección

30. Antena Omnidireccional de alto desempeño para la
recepción y transmisión de datos en los sistemas de
redes e internet wireless en la frecuencia de 2.4 GHz.
Opera en 360º en el plano horizontal. Instalación
externa o interna.
Puede ser instalada en residencias e instalaciones
comerciales como
hoteles, posadas, aeropuertos, shopping centers y
universidades

31.  Antena Omni-direccional 8dBi de ganancia de
exterior.
 Compatible con la frecuencia 2,4 GHz ISM
Para uso exterior con dispositivos inalámbricos
802.11b/g
 Extiende y amplía el rango de cobertura de red
inalámbrica en 360 grados, en espacios abiertos y
entornos de oficina.
 Modelo perfecto y ángulo ajustable para el mejor
resultado de rendimiento.
 Diseño a prueba de las duras condiciones
climáticas

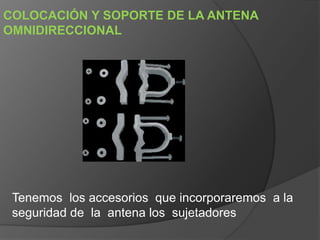

32. COLOCACIÓN Y SOPORTE DE LA ANTENA
OMNIDIRECCIONAL
Tenemos los accesorios que incorporaremos a la
seguridad de la antena los sujetadores

33. Primeramente fijamos el mástil en cual será puesto
nuestra antena luego aseguramos la parte tubo de
donde ira enganchada la antena esto será como un
tipo blindaje para que el ajuste no sea directo con
dirección al objetivo especifico

34. Una vez asegurado colocamos nuestra antena los
lugares apropiados para la instalación son en
lugares abiertos que no tengan mucha interferencia

36.  Dipolo con alimentación pasiva de 50 W.
 Conector de tipo N hembra integrado con conector
macho tipo N.
 Ganancia de antena de 2.4 dBi; polaridad
Horizontal o Vertical.
 Robusta, liviana y a prueba de agua.
 Base inclinación ajustable de trabajo pesado.
 Fabricación en dos piezas de aluminio fundido con
capa de pintura de polvo.
 Ideal para aplicaciones PtP de larga distancia

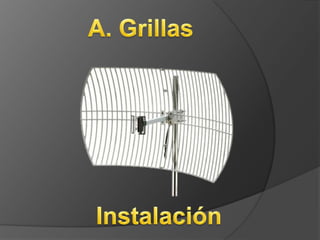

37. Para ensamblar las mitades que conforman el
reflector de la grillada, se colocan de forma tal que
los extremos calcen fácilmente, luego se colocan
tornillos y tuercas con arandelas de seguridad.

38. Tomando nota de la orientación necesaria para la
polaridad deseada coloque el soporte "L" en la parte
de atrás de las rejillas antes
ensambladas, igualmente coloque tornillos y
tuercas.

39. Coloque el iluminador al frente de las rejillas antes
ensambladas, de nuevo observando la orientación
necesaria para la polaridad deseada. En la parte
posterior de la parrilla, utilice los tornillos con tuercas
y arandelas suministrados y asegúrelo

40. Coloque las dos abrazaderas para el mástil entre el
soporte "L" y el mástil. Luego deslice los pernos en
forma de U a través de los huecos del soporte.
Asegure luego con ayuda de las tuercas

41. Complete la instalación conectando con el cable
coaxial adecuado en la parte anterior del iluminador,
Recuerde que debe aplicar cinta impermeable en el
conector para asegurar una instalación impermeable.

42. Las antenas vienen con la posibilidad de lograr
alineamiento con un angulo de libertad de 60°.
Puede ser ajustada entre 0° y 60°, se verifica en el
soporte "L" en la parte trasera de la antena.
