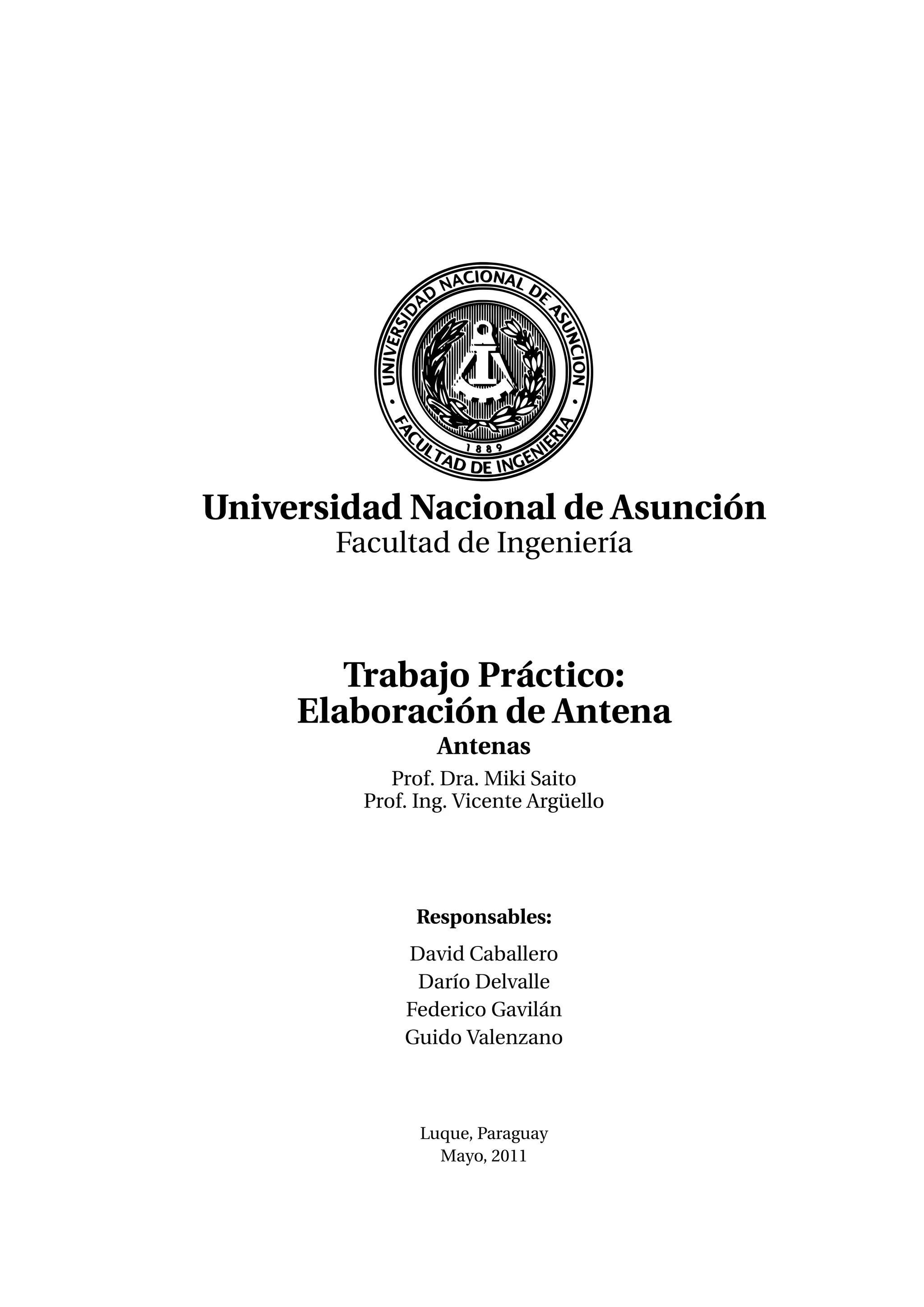

1. Universidad Nacional de Asunción
Facultad de Ingeniería
Trabajo Práctico:
Elaboración de Antena
Antenas
Prof. Dra. Miki Saito
Prof. Ing. Vicente Argüello
Responsables:
David Caballero
Darío Delvalle
Federico Gavilán
Guido Valenzano
Luque, Paraguay
Mayo, 2011

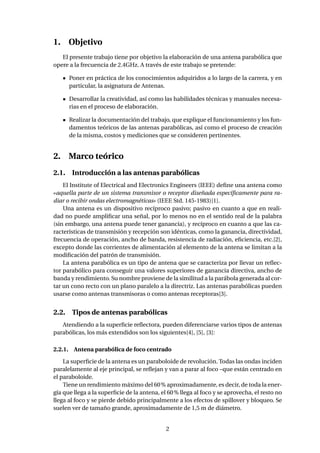

3. 1. Objetivo
El presente trabajo tiene por objetivo la elaboración de una antena parabólica que
opere a la frecuencia de 2.4GHz. A través de este trabajo se pretende:
Poner en práctica de los conocimientos adquiridos a lo largo de la carrera, y en
particular, la asignatura de Antenas.
Desarrollar la creatividad, así como las habilidades técnicas y manuales necesa-
rias en el proceso de elaboración.
Realizar la documentación del trabajo, que explique el funcionamiento y los fun-
damentos teóricos de las antenas parabólicas, así como el proceso de creación
de la misma, costos y mediciones que se consideren pertinentes.
2. Marco teórico
2.1. Introducción a las antenas parabólicas
El Institute of Electrical and Electronics Engineers (IEEE) define una antena como
«aquella parte de un sistema transmisor o receptor diseñada específicamente para ra-
diar o recibir ondas electromagnéticas» (IEEE Std. 145-1983)[1].
Una antena es un dispositivo recíproco pasivo; pasivo en cuanto a que en reali-
dad no puede amplificar una señal, por lo menos no en el sentido real de la palabra
(sin embargo, una antena puede tener ganancia), y recíproco en cuanto a que las ca-
racterísticas de transmisión y recepción son idénticas, como la ganancia, directividad,
frecuencia de operación, ancho de banda, resistencia de radiación, eficiencia, etc.[2],
excepto donde las corrientes de alimentación al elemento de la antena se limitan a la
modificación del patrón de transmisión.
La antena parabólica es un tipo de antena que se caracteriza por llevar un reflec-
tor parabólico para conseguir una valores superiores de ganancia directiva, ancho de
banda y rendimiento. Su nombre proviene de la similitud a la parábola generada al cor-
tar un cono recto con un plano paralelo a la directriz. Las antenas parabólicas pueden
usarse como antenas transmisoras o como antenas receptoras[3].
2.2. Tipos de antenas parabólicas
Atendiendo a la superficie reflectora, pueden diferenciarse varios tipos de antenas
parabólicas, los más extendidos son los siguientes[4], [5], [3]:
2.2.1. Antena parabólica de foco centrado
La superficie de la antena es un paraboloide de revolución. Todas las ondas inciden
paralelamente al eje principal, se reflejan y van a parar al foco –que están centrado en
el paraboloide.
Tiene un rendimiento máximo del 60% aproximadamente, es decir, de toda la ener-
gía que llega a la superficie de la antena, el 60% llega al foco y se aprovecha, el resto no
llega al foco y se pierde debido principalmente a los efectos de spillover y bloqueo. Se
suelen ver de tamaño grande, aproximadamente de 1,5 m de diámetro.
2

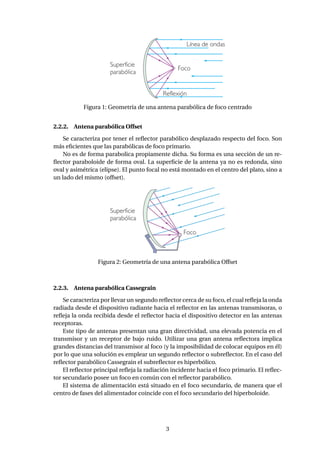

4. Figura 1: Geometría de una antena parabólica de foco centrado
2.2.2. Antena parabólica Offset
Se caracteriza por tener el reflector parabólico desplazado respecto del foco. Son
más eficientes que las parabólicas de foco primario.
No es de forma parabolica propiamente dicha. Su forma es una sección de un re-
flector paraboloide de forma oval. La superficie de la antena ya no es redonda, sino
oval y asimétrica (elipse). El punto focal no está montado en el centro del plato, sino a
un lado del mismo (offset).
Figura 2: Geometría de una antena parabólica Offset
2.2.3. Antena parabólica Cassegrain
Se caracteriza por llevar un segundo reflector cerca de su foco, el cual refleja la onda
radiada desde el dispositivo radiante hacia el reflector en las antenas transmisoras, o
refleja la onda recibida desde el reflector hacia el dispositivo detector en las antenas
receptoras.
Este tipo de antenas presentan una gran directividad, una elevada potencia en el
transmisor y un receptor de bajo ruido. Utilizar una gran antena reflectora implica
grandes distancias del transmisor al foco (y la imposibilidad de colocar equipos en él)
por lo que una solución es emplear un segundo reflector o subreflector. En el caso del
reflector parabólico Cassegrain el subreflector es hiperbólico.
El reflector principal refleja la radiación incidente hacia el foco primario. El reflec-
tor secundario posee un foco en común con el reflector parabólico.
El sistema de alimentación está situado en el foco secundario, de manera que el
centro de fases del alimentador coincide con el foco secundario del hiperboloide.
3

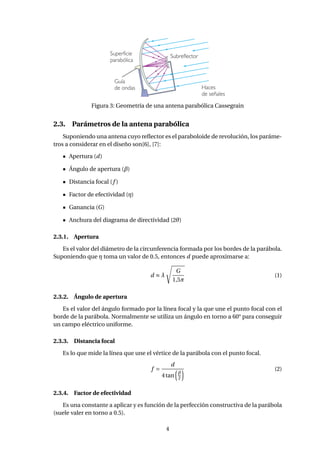

5. Figura 3: Geometría de una antena parabólica Cassegrain
2.3. Parámetros de la antena parabólica
Suponiendo una antena cuyo reflector es el paraboloide de revolución, los paráme-
tros a considerar en el diseño son[6], [7]:
Apertura (d)
Ángulo de apertura (β)
Distancia focal (f )
Factor de efectividad (η)
Ganancia (G)
Anchura del diagrama de directividad (2θ)
2.3.1. Apertura
Es el valor del diámetro de la circunferencia formada por los bordes de la parábola.
Suponiendo que η toma un valor de 0.5, entonces d puede aproximarse a:
d ≈ λ
G
1,5π
(1)
2.3.2. Ángulo de apertura
Es el valor del ángulo formado por la línea focal y la que une el punto focal con el
borde de la parábola. Normalmente se utiliza un ángulo en torno a 60° para conseguir
un campo eléctrico uniforme.
2.3.3. Distancia focal
Es lo que mide la línea que une el vértice de la parábola con el punto focal.
f =
d
4tan
β
2
(2)
2.3.4. Factor de efectividad
Es una constante a aplicar y es función de la perfección constructiva de la parábola
(suele valer en torno a 0.5).
4

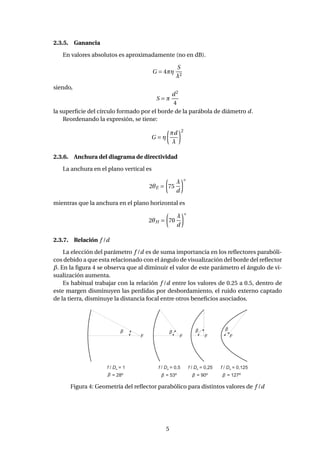

6. 2.3.5. Ganancia
En valores absolutos es aproximadamente (no en dB).
G = 4πη
S
λ2
siendo,
S = π
d2
4
la superficie del círculo formado por el borde de la parábola de diámetro d.
Reordenando la expresión, se tiene:
G = η
πd
λ
2
2.3.6. Anchura del diagrama de directividad
La anchura en el plano vertical es
2θE = 75
λ
d
◦
mientras que la anchura en el plano horizontal es
2θH = 70
λ
d
◦
2.3.7. Relación f /d
La elección del parámetro f /d es de suma importancia en los reflectores parabóli-
cos debido a que esta relacionado con el ángulo de visualización del borde del reflector
β. En la figura 4 se observa que al diminuir el valor de este parámetro el ángulo de vi-
sualización aumenta.
Es habitual trabajar con la relación f /d entre los valores de 0.25 a 0.5, dentro de
este margen disminuyen las perdidas por desbordamiento, el ruido externo captado
de la tierra, disminuye la distancia focal entre otros beneficios asociados.
β
F F F F
f D/ = 1a
= 28º
f D/ = 0,5a
= 53º
f D/ = 0,25a
= 90º
f D/ = 0,125a
= 127ºββ β β
β β β
Figura 4: Geometría del reflector parabólico para distintos valores de f /d
5
7. 3. Cálculos de la antena
Se desea construir una antena parabólica con las siguiente características:
Frecuencia de operación f : 2.4GHz.
Ganancia de la antena: 20 dB.
De la ecuación (1) se tiene:
d ≈ λ
G
1,5π
=
c
f
G
1,5π
=
3×108
2,4×109
100
1,5π
d ≈ 0,5758[m] (3)
Por otro lado, de (3) en (2); y utilizando para β el valor recomendado en [7] se tiene:
f =
d
4tan
β
2
=
0,5758
4tan 62
2
=
0,5758
2,4034
f = 0,2396[m] (4)
4. Lista de materiales y costos
4.1. Construcción del Reflector
Material Costo (Gs).
Arcilla (14 unidades) 14000
Cartón (reciclado) -
Fibra de vidrio 20000
Resina para fibra de vidrio 15000
Masilla plástica (reciclado) -
Thinner 10000
Lija 5000
Pintura 20000
4.2. Construcción del dipolo
Los siguientes materiales no tuvieron costos, pues fueron reciclados:
Estaño
Cable industrial
Caño
Chapa
Tornillo tirafondo
4.3. Linea de transmisión
Los siguientes materiales no tuvieron costos, pues fueron reciclados:
Cable coaxial
Conector N-hembra para chasis
6

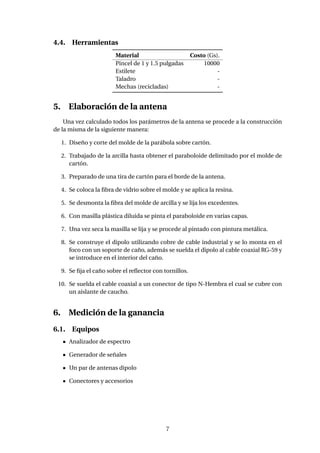

8. 4.4. Herramientas
Material Costo (Gs).
Pincel de 1 y 1.5 pulgadas 10000
Estilete -
Taladro -
Mechas (recicladas) -
5. Elaboración de la antena
Una vez calculado todos los parámetros de la antena se procede a la construcción
de la misma de la siguiente manera:
1. Diseño y corte del molde de la parábola sobre cartón.
2. Trabajado de la arcilla hasta obtener el paraboloide delimitado por el molde de
cartón.
3. Preparado de una tira de cartón para el borde de la antena.
4. Se coloca la fibra de vidrio sobre el molde y se aplica la resina.
5. Se desmonta la fibra del molde de arcilla y se lija los excedentes.
6. Con masilla plástica diluida se pinta el paraboloide en varias capas.
7. Una vez seca la masilla se lija y se procede al pintado con pintura metálica.
8. Se construye el dipolo utilizando cobre de cable industrial y se lo monta en el
foco con un soporte de caño, además se suelda el dipolo al cable coaxial RG-59 y
se introduce en el interior del caño.
9. Se fija el caño sobre el reflector con tornillos.
10. Se suelda el cable coaxial a un conector de tipo N-Hembra el cual se cubre con
un aislante de caucho.
6. Medición de la ganancia
6.1. Equipos
Analizador de espectro
Generador de señales
Un par de antenas dipolo
Conectores y accesorios
7

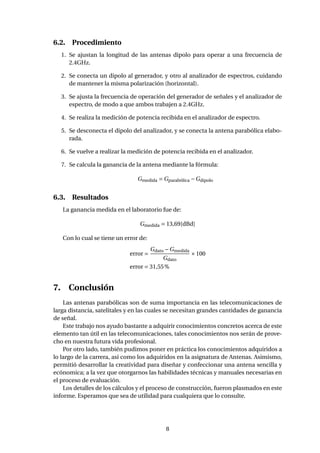

9. 6.2. Procedimiento
1. Se ajustan la longitud de las antenas dipolo para operar a una frecuencia de
2.4GHz.
2. Se conecta un dipolo al generador, y otro al analizador de espectros, cuidando
de mantener la misma polarización (horizontal).
3. Se ajusta la frecuencia de operación del generador de señales y el analizador de
espectro, de modo a que ambos trabajen a 2.4GHz.
4. Se realiza la medición de potencia recibida en el analizador de espectro.
5. Se desconecta el dipolo del analizador, y se conecta la antena parabólica elabo-
rada.
6. Se vuelve a realizar la medición de potencia recibida en el analizador.
7. Se calcula la ganancia de la antena mediante la fórmula:
Gmedida = Gparabólica −Gdipolo
6.3. Resultados
La ganancia medida en el laboratorio fue de:
Gmedida = 13,69[dBd]
Con lo cual se tiene un error de:
error =
Gdato −Gmedida
Gdato
×100
error = 31,55%
7. Conclusión
Las antenas parabólicas son de suma importancia en las telecomunicaciones de
larga distancia, satelitales y en las cuales se necesitan grandes cantidades de ganancia
de señal.
Este trabajo nos ayudo bastante a adquirir conocimientos concretos acerca de este
elemento tan útil en las telecomunicaciones, tales conocimientos nos serán de prove-
cho en nuestra futura vida profesional.
Por otro lado, también pudimos poner en práctica los conocimientos adquiridos a
lo largo de la carrera, así como los adquiridos en la asignatura de Antenas. Asimismo,
permitió desarrollar la creatividad para diseñar y confeccionar una antena sencilla y
ecónomica; a la vez que otorgarnos las habilidades técnicas y manuales necesarias en
el proceso de evaluación.
Los detalles de los cálculos y el proceso de construcción, fueron plasmados en este
informe. Esperamos que sea de utilidad para cualquiera que lo consulte.
8
10. Referencias
[1] Angel Cardama Aznar y col. Antenas. Barcelona: Edicions de la Universitat Poli-
tècnica de Catalunya, 2002.
[2] Wayne Tomasi. Sistemas de Comunicaciones Electrónicas. México: Pearson Edu-
cation, 2003.
[3] Colaboradores de Wikipedia. Antena parabólica. 2011. URL: http : / / es .
wikipedia.org/w/index.php?title=Antena_parab%C3%B3lica&oldid=
46492917.
[4] Anakarinaw. Tipos de Antenas Parabólicas. 2011. URL: http://anakarinaw.
wordpress.com/2011/05/11/tipos-de-antenas-parabolicas/.
[5] Colaboradores de Wikipedia. Antena. 2011. URL: http://es.wikipedia.org/w/
index.php?title=Antena&oldid=46596167.
[6] Ricardo Amarilla y col. Antenas parabólicas. Inf. téc. Facultad de Ingeniería de la
Universidad Nacional de Asunción, 2010.
[7] Armando García Domínguez. Cálculo de antenas. Barcelona: Marcombo, 1986.
9
12. A. Fotografías del proceso de elaboración de la antena

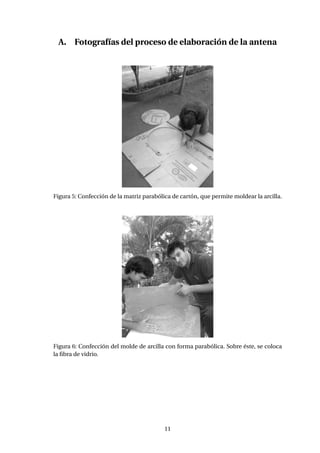

Figura 5: Confección de la matriz parabólica de cartón, que permite moldear la arcilla.
Figura 6: Confección del molde de arcilla con forma parabólica. Sobre éste, se coloca
la fibra de vidrio.
11

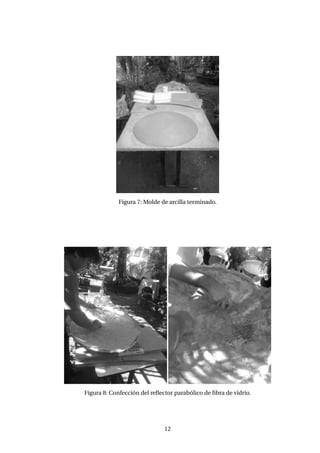

13. Figura 7: Molde de arcilla terminado.
Figura 8: Confección del reflector parabólico de fibra de vidrio.
12

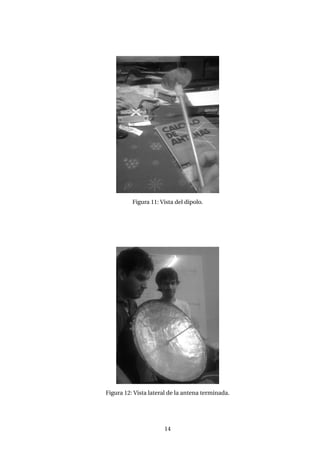

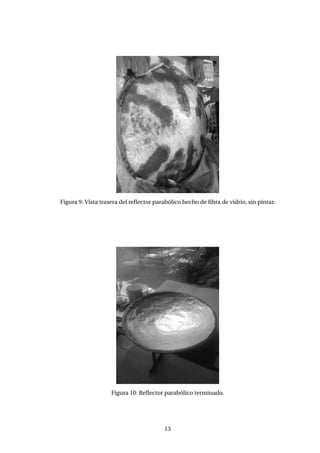

14. Figura 9: Vista trasera del reflector parabólico hecho de fibra de vidrio, sin pintar.
Figura 10: Reflector parabólico terminado.
13
15. Figura 11: Vista del dipolo.
Figura 12: Vista lateral de la antena terminada.
14
