La antena Yagi es una antena direccional inventada por Hidetsugu Yagi y Shintaro Uda. Es fácil de construir y tiene alta ganancia, típicamente mayor que 10 dB. Funciona en frecuencias de HF a UHF (3 MHz a 3 GHz). El documento describe los pasos para diseñar e implementar una antena Yagi de 400 MHz, incluyendo cálculos de longitud y separación de elementos, y consejos para la construcción y alineación de la antena.

1. UNIVERSIDAD NACIONAL DE
CHMBORAZO
FACULTAD DE INGENIERÍA
ELECTRÓNICA Y
TELECOMUNICACIONES
CUARTO AÑO
PROPAGACIÓN Y ANTENAS

2. ANTENAS YAGI
 Una antena es un dispositivo
(conductor metálico) diseñado con el
objetivo de emitir o recibir ondas
electromagnéticas hacia el espacio
libre. Una antena transmisora
transforma voltajes y corrientes en
ondas electromagnéticas, y una
receptora realiza la función inversa.

3.  La antena Yagi es una antena
direccional inventada por el Dr.
Hidetsugu Yagi de la Universidad
Imperial de Tohoku y su ayudante, el
Dr. Shintaro Uda (de ahí al nombre
Yagi-Uda).

4.  Es uno de los diseños de antena más
brillantes. Es fácil de construir y tiene
una alta ganancia, típicamente mayor
que 10 dB. Las antenas Yagi
funcionan típicamente en el HF a las
bandas de UHF (alrededor de 3 MHz
a 3 GHz), aunque su ancho de banda
es típicamente pequeña, del orden de
un pequeño porcentaje de la
frecuencia central.

5. Diseño de Antena Yagi
(frecuencia en MHz)
Reflector Dipolo Directores

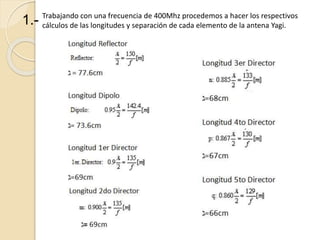

9. Trabajando con una frecuencia de 400Mhz procedemos a hacer los respectivos
cálculos de las longitudes y separación de cada elemento de la antena Yagi.
1.-

11. Con esta tabla según el número de directores que posea nuestra
antena determinamos la ganancia que tiene.

12. 2.- Corte una tira de metal, para que
soporte los elementos de la antena
Yagi. Con el Pie de Metro comience
por marcar desde uno de los extremos
un punto a una distancia adecuada
desde donde comenzara la
construcción de la antena.
Específicamente ese será el lugar
donde se ubicara el Reflector (R).
Siga marcando los puntos según la
indicación del diseño.

13. 3.- Acto seguido, corte tubos metálicos y
con el Pie de Metro, haga una marca
desde uno de los extremos a una
determinada distancia. En ese punto y
con la ayuda de una broca; como
resultado los orificios para adecuarlos a
la antena.

14. 4.- A continuación, corte cada uno de los
elementos a la medida que indica el
diseño. Sea ordenado y cuidadoso con las
mediciones y posteriormente, con la
ubicación de los elementos directores.
Comience a instalar estos elementos; es
decir que la distancia de los extremos al
centro sea equidistante. Comience por el
Reflector (R) y así sucesivamente con el
resto de los elementos. Una vez que este
seguro que las distancia entre los extremos
esta justo al centro de cada elemento
comience a unirlos.

15. 5.- Una vez terminado el montaje de los
elementos debe alinearlos mirando
desde el frente de la antena.
Posiblemente quedara más de alguno
de los directores desalineado, pues
bien, rectifique esto, con cuidado y sin
hacer mucha fuerza mecánica.

16. Conclusiones:
 El diseño e implementación de una
antena Yagi tiene costos accesibles,
los cálculos para su diseño son
operaciones aritméticas sencillas.

17.  El analizador de espectros puede
resultar en una herramienta de trabajo
muy poderosa cuando se está
haciendo diseño e implementación de
antenas, redes inalámbricas, y otro
tipo de aplicaciones en las que se
trabaje en frecuencias
correspondientes a la banda de
radiofrecuencia.
