1. Componentes de la Paca Madre :
1) PCI Express2.0 x1 connector
2) PCI Express3.0 x16 connector
PCI Express ( Peripheral Component Interconnect expreso ), abreviado oficialmente como PCIe , una alta
velocidad de serie ordenador bus de expansiónestándar diseñado para sustituir el viejo PCI , PCI-
X y AGP estándares de bus.PCIe tiene numerosas mejoras respecto a los estándares de bus antes
mencionados, incluyendo mayor rendimiento máximo del bus del sistema, baje I / O Número de pines y
menor espacio físico, un mejor rendimiento de escala para los dispositivos del bus, una detección de
errores más detallado y reporte mecanismo (Informe de errores avanzada (AER ) [ 1 ] ), y nativos de
conexión en funcionamiento. Más recientes revisiones del soporte de hardware de virtualización de E / S
estándar PCIe.
Diversas ranuras PCI. De arriba a abajo:
PCI Express x 4
PCI Express × 16
PCI Express x 1
PCI Express × 16
Legado PCI (32 bits)
3) Red Chasis fan header (4-pin)
-corriente máxima disponible 1.5
Un Cable a una entrada de tacómetro del monitoreo de hardware y el dispositivo de
controlsopports cerrados - control del ventilador de bucle que puede ajustar la velocidad del
ventilador o cambiar el ventilador encendido o apagado según sea necesario
Conexión+12 VDC

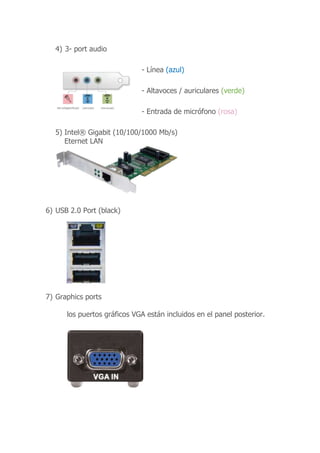

2. 4) 3- port audio
- Línea (azul)
- Altavoces / auriculares (verde)
- Entrada de micrófono (rosa)
5) Intel® Gigabit (10/100/1000 Mb/s)
Eternet LAN
6) USB 2.0 Port (black)
7) Graphics ports
los puertos gráficos VGA están incluidos en el panel posterior.

3. 8) PS/2 Port
Puertos donde se conectaran el Mouse y el Teclado.
9) 12 V processor core voltage connector (2 x 2 pin).
Utilizada por una fuente de alimentación
apropiada y / o no conectando el conector de
alimentación de 12 V a la placa pueden
producir daños en el sistema no pueden
funcionar adecuadamente.
10) Processor Socket – LGA1155
Soporte para un procesador Intel en el paquete LGA1155.
Los procesadores que no se incluyen con la tarjeta Descktop y
deben adquirirse por separado.

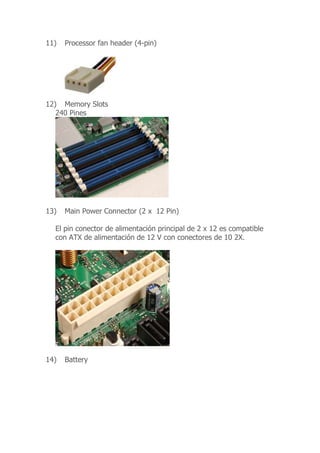

4. 11) Processor fan header (4-pin)
12) Memory Slots
240 Pines
13) Main Power Connector (2 x 12 Pin)
El pin conector de alimentación principal de 2 x 12 es compatible
con ATX de alimentación de 12 V con conectores de 10 2X.
14) Battery

5. 15) BIOS configuration jumper
16) SATA 3.0 connector (black)
17) Front Panel Header

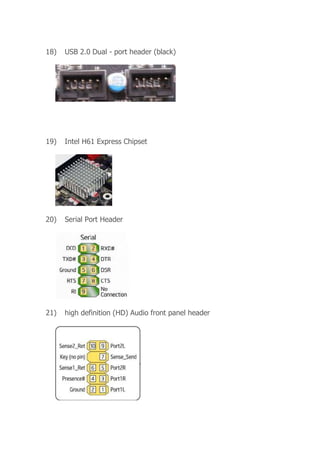

6. 18) USB 2.0 Dual - port header (black)
19) Intel H61 Express Chipset
20) Serial Port Header
21) high definition (HD) Audio front panel header

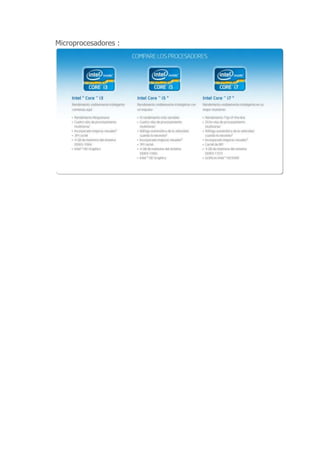

7. Microprocesadores :
