1. 1
C.P.U.C.P.U.
Unidad Central de ProcesoUnidad Central de Proceso
Profesora: Alejandra Francesconi
Materia: Arquitectura de Computadoras
Carrera: T.S.I.G.E
ISPI Nº 4006

2. 2

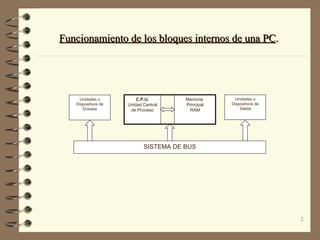

Funcionamiento de los bloques internos de una PCFuncionamiento de los bloques internos de una PC..
SISTEMA DE BUS
Unidades o
Dispositivos de
Entrada
Unidades o
Dispositivos de
Salida
C.P.U.
Unidad Central
de Proceso
Memoria
Principal
RAM

3. 3
C.P.UC.P.U
ES LA COMPUTADORA PROPIAMENTE DICHA, EL ALMA DE
LA MISMA YA QUE ES LA ENCARGADA DE REALIZAR
TODOS LOS PROCESOS.
EN VERDAD LA UNIDAD CENTRAL DE PROCESO ES LA
PLACA MADRE EN CONJUNTO CON EL
MICROPROCESADOR QUE SE ENCUENTRA DENTRO DEL
GABINETE.

4. 4

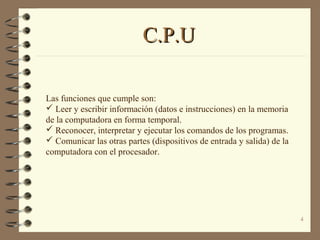

C.P.UC.P.U
Las funciones que cumple son:
 Leer y escribir información (datos e instrucciones) en la memoria
de la computadora en forma temporal.
 Reconocer, interpretar y ejecutar los comandos de los programas.
 Comunicar las otras partes (dispositivos de entrada y salida) de la
computadora con el procesador.

5. 5
MOTHERBOARDMOTHERBOARD
Es un conjunto de componentes electrónicos donde pueden ser
conectados otros componentes como: la memoria, el micro, y placas
de expansión.
Estos componentes pueden ser:
On - board.
Placas de expansión.

6. 6
MOTHERBOARD

7. 7
MOTHERBOARD

8. 8
MOTHERBOARD

9. 9
MOTHERBOARD

10. 10
MOTHERBOARD
Los Componentes de las placas madres:
Conector Fuente de alimentación.
Zócalos memoria.
Buses IDE (Disco rígido, lectoras y grabadoras de Cd / DVD y floppy).
Buses S-ATA (disco rígido)
Memoria Caché.
Chipset.
Conectores PS/2 (teclado y Mouse)
Conector paralelo (impresora).
Conector VGA (monitor).
Conectores sonido.
Conectores USB (impresoras, Mouse, teclados, scanners, cámaras digitales, celulares,
etc).
Slots de expansión PCI, AGP.
ROM – BIOS.
Pila.
Socket microprocesador.
Conectores panel frontal del gabinete (switchs y leds).

11. 11
MOTHERBOARDMOTHERBOARD
Físicamente es una placa que tiene impreso el circuito
electrónico para transportar los datos entres sus componentes
(miles de pistas metálicas doradas o de cobre) y tiene integrado
(soldados) los chips de silicio que hacen funcionar una
computadora personal. Está sujeta al gabinete.

12. 12
COMPONENTESCOMPONENTES
CHIPSET.
• Conjunto de chips que se encarga de comunicar entre sí a los
principales dispositivos de la PC.
Funciones:
•Control y organización de acceso a la memoria principal.
•Controla el puerto USB.
•Intermediario entre el disco rígido y la placa madre.
•Control y organización de acceso al bus de datos y direcciones
•Control y organización de acceso a los periféricos.
•Regula el consumo de energía del sistema.
•Director del bus FSB.

13. 13
COMPONENTESCOMPONENTES
FRONT SIZE BUS.
• Es una especie de puente que comunica a la placa madre con el
microprocesador .
ZÓCALO DEL PROCESADOR.
•Destinado a conectar la motherboard con el procesador (también
conocido como Socket o slot.).
ZÓCALOS DE MEMORIA.
•Destinados a insertar los módulos de memoria RAM (también
conocidos como Slots de memoria o bancos de memoria).

14. 14

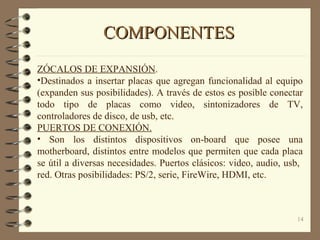

COMPONENTESCOMPONENTES
ZÓCALOS DE EXPANSIÓN.
•Destinados a insertar placas que agregan funcionalidad al equipo
(expanden sus posibilidades). A través de estos es posible conectar
todo tipo de placas como video, sintonizadores de TV,
controladores de disco, de usb, etc.
PUERTOS DE CONEXIÓN.
• Son los distintos dispositivos on-board que posee una
motherboard, distintos entre modelos que permiten que cada placa
se útil a diversas necesidades. Puertos clásicos: video, audio, usb,
red. Otras posibilidades: PS/2, serie, FireWire, HDMI, etc.

15. 15
COMPONENTESCOMPONENTES
BIOS.
Es un chip especial que contiene un software denominado BIOS
(Basic Input-Output System) o ROM-BIOS (ROM- Read only
memory, memoria de solo lectura) Este chip contiene una serie de
programas y drivers (programas controladores) que sirven de
interfase entre el hardware y el software de la PC.
Es el sistema básico de software que permite gestionar el arranque
de la computadora enviándole órdenes al hardware, verifica que los
dispositivos estén en condiciones para su uso y ejecuta la orden
bootstrap que busca y carga el Sistema Operativo.

16. 16
BibliografíaBibliografía
GONZÁLEZ RODRÍGUEZ, Gilberto – Servicio Técnico Notebooks –
Colección Manuales USERS – 1ª Edición – Fox Andina y DÁLAGA SA
– 2012.
MANUAL USERS – Técnico Profesional de PC – 1ª Edición – Fox
Andina – 2013.
SÁNCHEZ SERANTES, Verónica - La biblia del hardware – Volumen 1
– Colección Manuales USERS - MP Ediciones – 1ª Edición, julio de
2001.
