Este documento proporciona una introducción a los conceptos básicos de las redes de computadoras. Explica qué es una red y una red de computadoras, y describe los esquemas genéricos, protocolos, tipos (por alcance, medio de conexión, relación funcional, dirección de datos y topología), y el modelo OSI de 7 capas para la transmisión de información entre dispositivos de red. El documento fue diseñado y editado por 4 estudiantes como parte de un curso de computación en el año 2016.

1. Institucion Educativa Municipal Luis Eduardo Mora Osejo
San juan de pasto - Nariño - Colombia
Tecnicos En Computacion y Sistemas
Grado 11 Computación - 2016
Daniel Fernando Villota Barrios
danielfernandovillota@gmail.com
Jesus Andres Ramirez Benavidez
andresramirezbenavidez@gmail.com
Juan Manuel Maya Guaquespud
juanmanuelguaquespud@gmail.com
Juan Daniel Espinosa Mora
danielespinosamora@gmail.com
CONCEPTOS BÁSICOS DE LAS REDES DE
COMPUTADORES

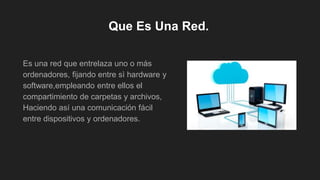

2. Que Es Una Red.
Es una red que entrelaza uno o más
ordenadores, fijando entre sì hardware y
software,empleando entre ellos el
compartimiento de carpetas y archivos,
Haciendo así una comunicación fácil
entre dispositivos y ordenadores.

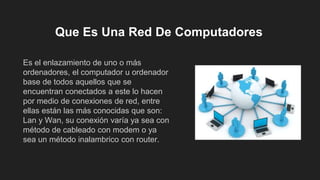

3. Que Es Una Red De Computadores
Es el enlazamiento de uno o más
ordenadores, el computador u ordenador
base de todos aquellos que se
encuentran conectados a este lo hacen
por medio de conexiones de red, entre
ellas están las más conocidas que son:
Lan y Wan, su conexión varía ya sea con
método de cableado con modem o ya
sea un método inalambrico con router.

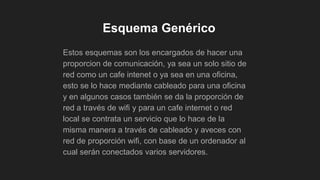

4. Esquema Genérico
Estos esquemas son los encargados de hacer una
proporcion de comunicación, ya sea un solo sitio de
red como un cafe intenet o ya sea en una oficina,
esto se lo hace mediante cableado para una oficina
y en algunos casos también se da la proporción de
red a través de wifi y para un cafe internet o red
local se contrata un servicio que lo hace de la
misma manera a través de cableado y aveces con
red de proporción wifi, con base de un ordenador al
cual serán conectados varios servidores.

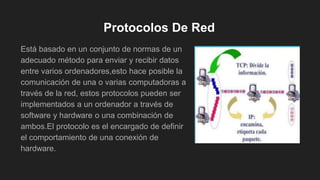

6. Protocolos De Red
Está basado en un conjunto de normas de un
adecuado método para enviar y recibir datos
entre varios ordenadores,esto hace posible la
comunicación de una o varias computadoras a
través de la red, estos protocolos pueden ser
implementados a un ordenador a través de
software y hardware o una combinación de
ambos.El protocolo es el encargado de definir
el comportamiento de una conexión de
hardware.

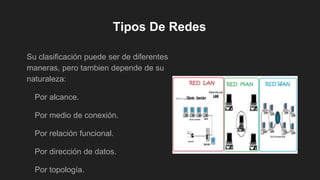

7. Tipos De Redes
Su clasificación puede ser de diferentes
maneras, pero tambien depende de su
naturaleza:
Por alcance.
Por medio de conexión.
Por relación funcional.
Por dirección de datos.
Por topología.

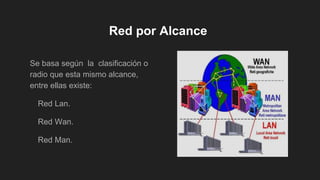

8. Red por Alcance
Se basa según la clasificación o
radio que esta mismo alcance,
entre ellas existe:
Red Lan.
Red Wan.
Red Man.

9. Es un conjunto de equipos que
pertenecen a una misma organización y
están conectados dentro de un área
geográfica pequeña a través de una red,
generalmente con la misma tecnología
( Ethernet )
Red Lan (Local Area Network).

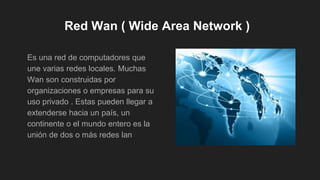

10. Red Wan ( Wide Area Network )
Es una red de computadores que
une varias redes locales. Muchas
Wan son construidas por
organizaciones o empresas para su
uso privado . Estas pueden llegar a
extenderse hacia un país, un
continente o el mundo entero es la
unión de dos o más redes lan

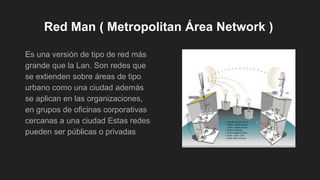

11. Red Man ( Metropolitan Área Network )
Es una versión de tipo de red más
grande que la Lan. Son redes que
se extienden sobre áreas de tipo
urbano como una ciudad además
se aplican en las organizaciones,
en grupos de oficinas corporativas
cercanas a una ciudad Estas redes
pueden ser públicas o privadas

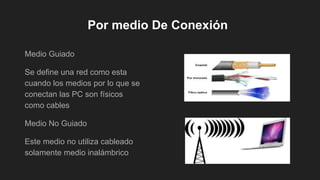

12. Por medio De Conexión
Medio Guiado
Se define una red como esta
cuando los medios por lo que se
conectan las PC son físicos
como cables
Medio No Guiado
Este medio no utiliza cableado
solamente medio inalámbrico

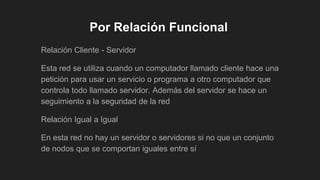

13. Por Relación Funcional
Relación Cliente - Servidor
Esta red se utiliza cuando un computador llamado cliente hace una
petición para usar un servicio o programa a otro computador que
controla todo llamado servidor. Además del servidor se hace un
seguimiento a la seguridad de la red
Relación Igual a Igual
En esta red no hay un servidor o servidores si no que un conjunto
de nodos que se comportan iguales entre sí

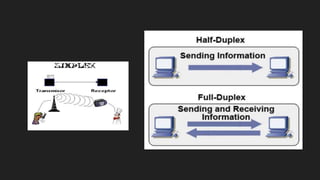

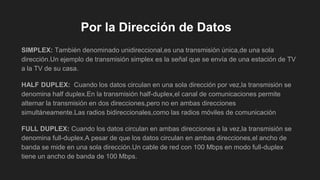

14. Por la Dirección de Datos
SIMPLEX: También denominado unidireccional,es una transmisión única,de una sola
dirección.Un ejemplo de transmisión simplex es la señal que se envía de una estación de TV
a la TV de su casa.
HALF DUPLEX: Cuando los datos circulan en una sola dirección por vez,la transmisión se
denomina half duplex.En la transmisión half-duplex,el canal de comunicaciones permite
alternar la transmisión en dos direcciones,pero no en ambas direcciones
simultáneamente.Las radios bidireccionales,como las radios móviles de comunicación
FULL DUPLEX: Cuando los datos circulan en ambas direcciones a la vez,la transmisión se
denomina full-duplex.A pesar de que los datos circulan en ambas direcciones,el ancho de
banda se mide en una sola dirección.Un cable de red con 100 Mbps en modo full-duplex
tiene un ancho de banda de 100 Mbps.

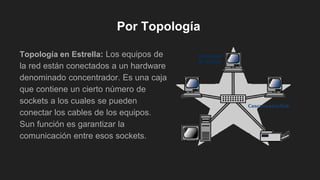

16. Por Topología
Topología en Estrella: Los equipos de
la red están conectados a un hardware
denominado concentrador. Es una caja
que contiene un cierto número de
sockets a los cuales se pueden
conectar los cables de los equipos.
Sun función es garantizar la
comunicación entre esos sockets.

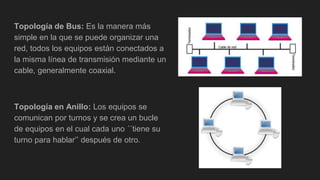

17. Topología de Bus: Es la manera más
simple en la que se puede organizar una
red, todos los equipos están conectados a
la misma línea de transmisión mediante un
cable, generalmente coaxial.
Topología en Anillo: Los equipos se
comunican por turnos y se crea un bucle
de equipos en el cual cada uno ´´tiene su
turno para hablar’’ después de otro.

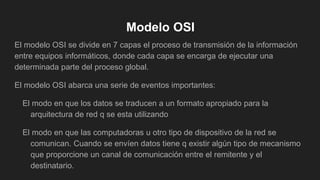

18. Modelo OSI
El modelo OSI se divide en 7 capas el proceso de transmisión de la información
entre equipos informáticos, donde cada capa se encarga de ejecutar una
determinada parte del proceso global.
El modelo OSI abarca una serie de eventos importantes:
El modo en que los datos se traducen a un formato apropiado para la
arquitectura de red q se esta utilizando
El modo en que las computadoras u otro tipo de dispositivo de la red se
comunican. Cuando se envíen datos tiene q existir algún tipo de mecanismo
que proporcione un canal de comunicación entre el remitente y el
destinatario.

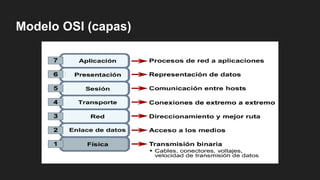

19. Modelo OSI (capas)

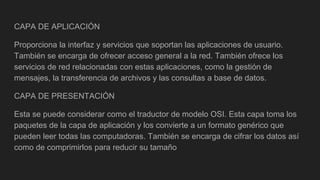

20. CAPA DE APLICACIÓN
Proporciona la interfaz y servicios que soportan las aplicaciones de usuario.
También se encarga de ofrecer acceso general a la red. También ofrece los
servicios de red relacionadas con estas aplicaciones, como la gestión de
mensajes, la transferencia de archivos y las consultas a base de datos.
CAPA DE PRESENTACIÓN
Esta se puede considerar como el traductor de modelo OSI. Esta capa toma los
paquetes de la capa de aplicación y los convierte a un formato genérico que
pueden leer todas las computadoras. También se encarga de cifrar los datos así
como de comprimirlos para reducir su tamaño

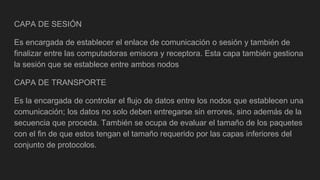

21. CAPA DE SESIÓN
Es encargada de establecer el enlace de comunicación o sesión y también de
finalizar entre las computadoras emisora y receptora. Esta capa también gestiona
la sesión que se establece entre ambos nodos
CAPA DE TRANSPORTE
Es la encargada de controlar el flujo de datos entre los nodos que establecen una
comunicación; los datos no solo deben entregarse sin errores, sino además de la
secuencia que proceda. También se ocupa de evaluar el tamaño de los paquetes
con el fin de que estos tengan el tamaño requerido por las capas inferiores del
conjunto de protocolos.

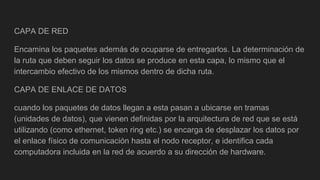

22. CAPA DE RED
Encamina los paquetes además de ocuparse de entregarlos. La determinación de
la ruta que deben seguir los datos se produce en esta capa, lo mismo que el
intercambio efectivo de los mismos dentro de dicha ruta.
CAPA DE ENLACE DE DATOS
cuando los paquetes de datos llegan a esta pasan a ubicarse en tramas
(unidades de datos), que vienen definidas por la arquitectura de red que se está
utilizando (como ethernet, token ring etc.) se encarga de desplazar los datos por
el enlace físico de comunicación hasta el nodo receptor, e identifica cada
computadora incluida en la red de acuerdo a su dirección de hardware.

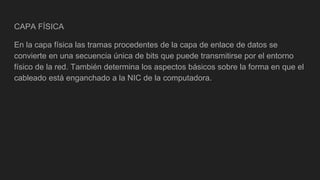

23. CAPA FÍSICA
En la capa física las tramas procedentes de la capa de enlace de datos se
convierte en una secuencia única de bits que puede transmitirse por el entorno
físico de la red. También determina los aspectos básicos sobre la forma en que el
cableado está enganchado a la NIC de la computadora.

24. Créditos
Diseño y Edición
Daniel Fernando Villota Barrios
Juan Daniel Espinosa Mora
Juan Manuel Maya Guaquespud
Docente
Jairo Segundo Inagan Rodriguez
software de apoyo
( Versión De Prueba )
Google Drive
San Juan de Pasto 2016
