Este documento describe los símbolos y letras utilizados para representar diferentes componentes eléctricos y electrónicos. Define la resistencia, condensador electrolítico, condensador, rectificador, LED, transistor, bobina, interruptor, potenciómetro, circuito integrado y fusible, indicando la letra y símbolo estándar para cada uno.

1. MEDIA TECNICA SISTEMAS

2.  Se le denomina resistencia eléctrica a la igualdad
de oposición que tienen los electrones al
desplazarse a través de un conductor. La unidad de
resistencia en el Sistema Internacional es el ohmio,
que se representa con la letra griega omega (Ω)
 Símbolo:

3.  Un condensador electrolítico es un tipo
de condensador que usa un líquido
iónico conductor como una de sus placas.
Típicamente con más capacidad por unidad de
volumen que otros tipos de condensadores, son
valiosos en circuitos eléctricos con relativa alta
corriente y baja frecuencia.
 Letra:c
 Simbolo:

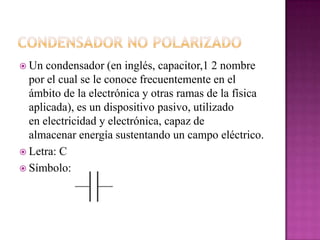

4.  Un condensador (en inglés, capacitor,1 2 nombre
por el cual se le conoce frecuentemente en el
ámbito de la electrónica y otras ramas de la física
aplicada), es un dispositivo pasivo, utilizado
en electricidad y electrónica, capaz de
almacenar energía sustentando un campo eléctrico.
 Letra: C
 Símbolo:

5.  En electrónica, un rectificador es el elemento o
circuito que permite convertir la corriente
alterna en corriente continua. Esto se realiza
utilizando diodos rectificadores, ya
sean semiconductores de estado sólido, válvulas al
vacío o válvulas gaseosas como las de vapor de
mercurio (actualmente en desuso).
 Letra: D
 símbolo:

6.  Los LED’s son básicamente pequeños diodos que
producen luz cuando una corriente eléctrica pasa a
través del material semiconductor del que están
hechos, a diferencia de una bombilla eléctrica
convencional, estos no tienen una resistencia que
pueda romperse o quemarse, lo cual los hace muy
durables y confiables.
 letra: D
 símbolo:

7.  El transistor es un dispositivo
electrónico semiconductor utilizado para producir una
señal de salida en respuesta a otra señal de
entrada. 1 Cumple funciones
de amplificador, oscilador, conmutador o rectificador.
El término «transistor» es la contracción
en inglés de transfer resistor («resistencia de
transferencia»)
 letra: Q
 SIMBOLO:

8.  Son componentes pasivos de dos terminales que
generan un flujo magnético cuando se hacen circular
por ellas una corriente eléctrica.
Se fabrican arrollando un hilo conductor sobre un
núcleo de material ferromagnético o al aire.
Su unidad de medida es el Henrio (H) en el Sistema
Internacional pero se suelen emplear los submúltiplos
mH y mH.
 letra: L
 símbolo:

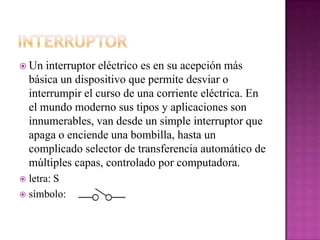

9.  Un interruptor eléctrico es en su acepción más
básica un dispositivo que permite desviar o
interrumpir el curso de una corriente eléctrica. En
el mundo moderno sus tipos y aplicaciones son
innumerables, van desde un simple interruptor que
apaga o enciende una bombilla, hasta un
complicado selector de transferencia automático de
múltiples capas, controlado por computadora.
 letra: S
 símbolo:

10.  Un potenciómetro es un resistor cuyo valor
de resistencia es variable. De esta manera,
indirectamente, se puede controlar la intensidad de
corriente que fluye por un circuito si se conecta en
paralelo, o la diferencia de potencial al conectarlo en
serie.
 letra: R
 símbolo:

11.  Un circuito integrado (CI), también conocido
como chip o microchip, es una pastilla pequeña de
material semiconductor, de algunos milímetros
cuadrados de área, sobre la que se
fabrican circuitos electrónicos generalmente
mediante fotolitografía y que está protegida dentro
de un encapsulado de plástico o cerámica.
 letra: CI
 símbolo:

12.  En electricidad, se denomina fusible a un dispositivo,
constituido por un soporte adecuado, un filamento o
lámina de un metal o aleación de bajo punto de
fusión que se intercala en un punto determinado de una
instalación eléctrica para que se funda, por Efecto
Joule, cuando la intensidad de corriente supere, por
un cortocircuito o un exceso de carga, un determinado
valor que pudiera hacer peligrar la integridad de los
conductores de la instalación con el consiguiente riesgo
de incendio o destrucción de otros elementos.
 letra: F
 símbolo:
