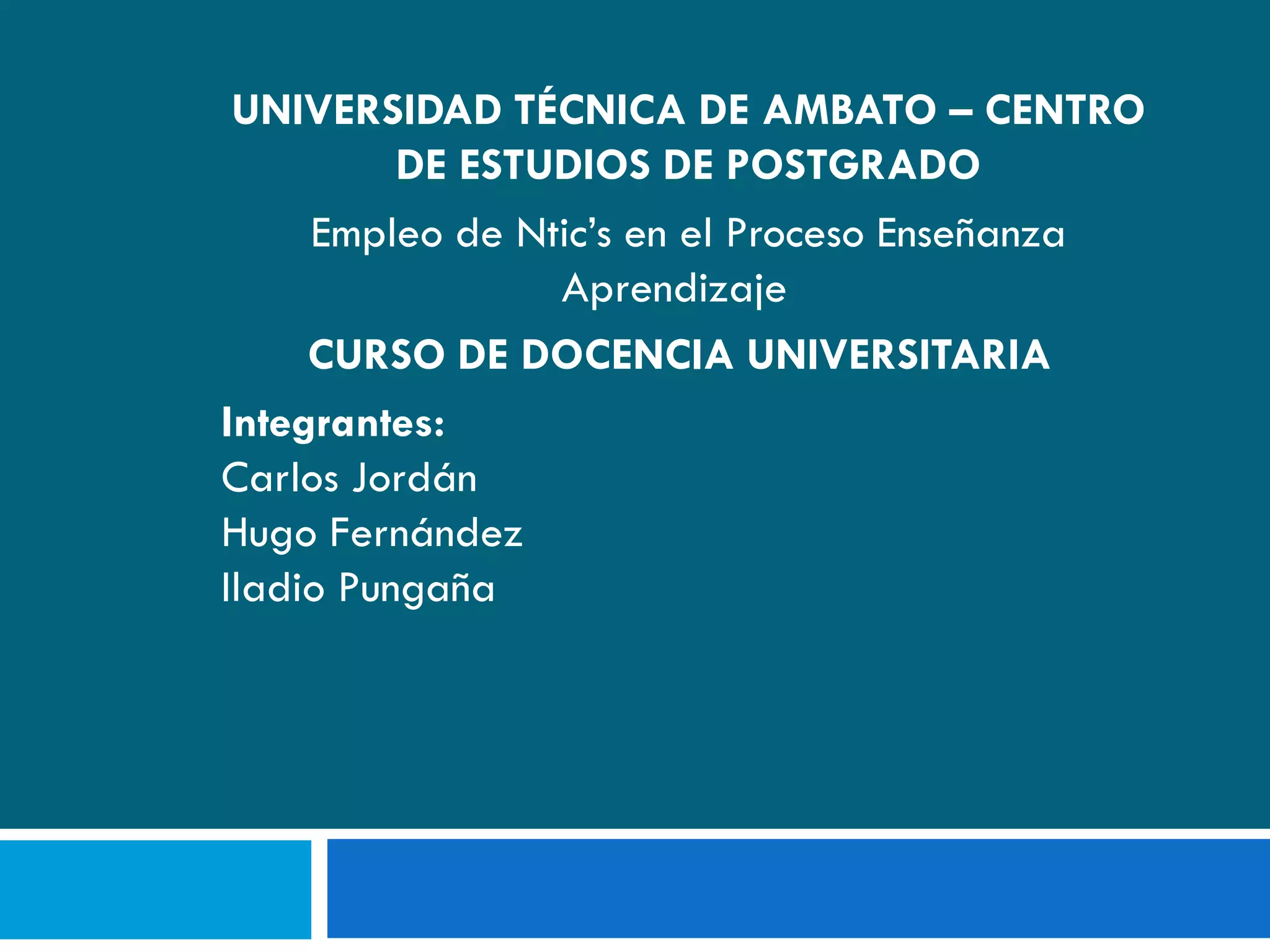

- 1. UNIVERSIDAD TÉCNICA DEAMBATO – CENTRO DE ESTUDIOS DE POSTGRADO Empleo de Ntic’s en el Proceso Enseñanza Aprendizaje CURSO DE DOCENCIA UNIVERSITARIA Integrantes: Carlos Jordán Hugo Fernández Iladio Pungaña
- 2. ELECTRÓNICA BÁSICA COMPONENTES BASICOSDE ELECTRONICA RESISTENCIA O RESISTOR OTRAS UNIDADES Es un elemento que causa oposición al paso de la corriente, causando que en sus 1 Kilohmio (KΩ) = 1,000 Ohmios (Ω) terminales aparezca 1 Megaohmio (MΩ) = 1,000,000 una diferencia de tensión (un Ohmios (Ω) voltaje). 1 Megaohmio (MΩ) = 1,000 Kilohmios Símbolo de la resistencia (KΩ) Se representan con la letra R y el valor de éstas se mide en Ohmios (Ω).
- 3. CONDENSADOR Es un dispositivoformado por dos placas metálicas Los diferentes materiales separadas por un aislante que se utilizan como llamado dieléctrico. dieléctricos Almacena energía en la forma de un campo Material Er eléctrico El símbolo del Vacio 1 capacitor es el siguiente: Aire 1,0059 Polietileno 2,5 Porcelana 5…6 La unidad de medida es el faradio (F)
- 4. BOBINA O INDUCTOR Esun elemento que reacciona contra los cambios en la corriente a través de él, generando un voltaje que se opone al voltaje aplicado y es proporcional al cambio de la corriente. Se miden en Henrios (H)
- 5. - En lossistemas de - En las fuentes de iluminación con lámparas alimentación también se APLICACIONES DE UNA fluorescentes existe un usan bobinas para filtrar BOBINA elemento adicional que componentes de corriente acompaña al tubo y que alterna y solo obtener comúnmente se llama corriente continua en la balastro salida
- 6. TRANSFORMADOR Es un dispositivoque se encarga de "transformar" el voltaje de corriente alterna que tiene a su entrada en otro diferente amplitud, que entrega a su salida. Se compone de un núcleo de hierro sobre el cual se han arrollado varias espiras de alambre conductor. Este conjunto de vueltas se llaman bobinas

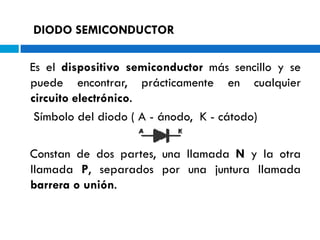

- 7. DIODO SEMICONDUCTOR Es eldispositivo semiconductor más sencillo y se puede encontrar, prácticamente en cualquier circuito electrónico. Símbolo del diodo ( A - ánodo, K - cátodo) Constan de dos partes, una llamada N y la otra llamada P, separados por una juntura llamada barrera o unión.
- 8. DIODO ZENER Es untipo especial de diodo, que siempre se utiliza polarizado inversamente. Si se polariza en sentido directo se comporta como un diodo rectificador común. Cuando funciona polarizado inversamente mantiene entre sus terminales un voltaje constante.
- 9. EL TRANSISTOR BIPOLAR Esun dispositivo de 3 patillas con los siguientes nombres: base (B), colector (C) y emisor (E), coincidiendo siempre, el emisor, con la patilla que tiene la flecha en el gráfico de transistor.
- 10. FUSIBLE Es un elementoelectrónico que sirve para proteger los circuitos y por ende los equipos. Clases : Cilíndricos, De Cuchillas, De Pastilla y Tipo DO
- 11. RELÉ Es uninterruptor operado magnéticamente. Funcionamiento del Relé: Si el electroimán está activo jala el brazo (armadura) y conecta los puntos C y D. Si el electroimán se desactiva, conecta los puntos D y E.
- 12. SENSOR Es un aparatocapaz de transformar magnitudes físicas o químicas, llamadas variables de instrumentación, en magnitudes eléctricas. Temperatura, intensidad lumínica, distancia, aceleración, inclinación, desplazamiento, presión, fuerza, torsión, humedad, pH, etc.
- 13. VARIADOR DE FRECUENCIA Esun sistema para el control de la velocidad rotacional de un motor de corriente alterna (AC) por medio del control de la frecuencia de alimentación suministrada al motor.
