Presentación de exposición de la Unidad II de Electrónica Digital UPEL, prof. ramón lópez, 2016.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
UNIVERSIDAD PEDAGÓGICA EXPERIMENTAL LIBERTADOR
INSTITUTO DE MEJORAMIENTO PROFESIONAL DEL MAGISTERIO
EXTENSIÓN ACADÉMICA PARAGUANÁ
UNIDAD CURRICULAR: ELECTRÓNICA DIGITAL
TUTOR: PROF. RAMÓN LÓPEZ
Realizado Por: Angel Amaya
C.I: 19.879.742

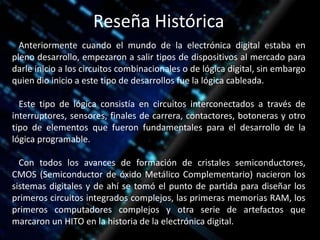

2. Reseña Histórica
Anteriormente cuando el mundo de la electrónica digital estaba en
pleno desarrollo, empezaron a salir tipos de dispositivos al mercado para
darle inicio a los circuitos combinacionales o de lógica digital, sin embargo
quien dio inicio a este tipo de desarrollos fue la lógica cableada.
Este tipo de lógica consistía en circuitos interconectados a través de
interruptores, sensores, finales de carrera, contactores, botoneras y otro
tipo de elementos que fueron fundamentales para el desarrollo de la
lógica programable.
Con todos los avances de formación de cristales semiconductores,
CMOS (Semiconductor de óxido Metálico Complementario) nacieron los
sistemas digitales y de ahí se tomó el punto de partida para diseñar los
primeros circuitos integrados complejos, las primeras memorias RAM, los
primeros computadores complejos y otra serie de artefactos que
marcaron un HITO en la historia de la electrónica digital.

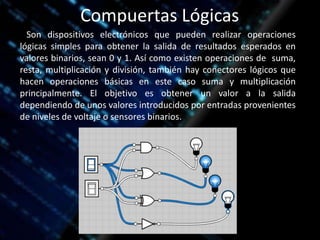

3. Compuertas Lógicas
Son dispositivos electrónicos que pueden realizar operaciones
lógicas simples para obtener la salida de resultados esperados en
valores binarios, sean 0 y 1. Así como existen operaciones de suma,
resta, multiplicación y división, también hay conectores lógicos que
hacen operaciones básicas en este caso suma y multiplicación
principalmente. El objetivo es obtener un valor a la salida
dependiendo de unos valores introducidos por entradas provenientes
de niveles de voltaje o sensores binarios.

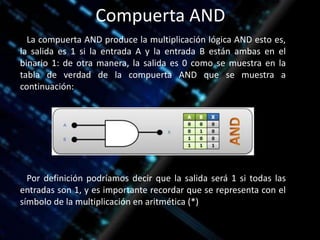

4. Compuerta AND
La compuerta AND produce la multiplicación lógica AND esto es,
la salida es 1 si la entrada A y la entrada B están ambas en el
binario 1: de otra manera, la salida es 0 como se muestra en la
tabla de verdad de la compuerta AND que se muestra a
continuación:
Por definición podríamos decir que la salida será 1 si todas las
entradas son 1, y es importante recordar que se representa con el
símbolo de la multiplicación en aritmética (*)

5. Compuerta OR
Cumple la función sumadora, es decir; la salida será 1 si la entrada
A o la entrada B o AMBAS entradas con 1, de otra manera la salida
será 0. Se representa por el símbolo (+), que es el de suma en
aritmética
Es primordial tener en cuenta que para estas compuertas la
definición más fácil es: LA SALIDA ES 1 SI CUALQUIER ENTRADA ES 1,
esto debido a que puede tener más de 2 entradas.

6. Compuerta NOT
Éste circuito invierte el nivel lógico de una señal binaria, el
símbolo algebraico utilizado para el complemento es una barra
sobre el símbolo de la variable binaria, por tanto; si la variable
binaria posee un valor 0, la compuerta NOT cambia su estado a 1 y
viceversa (El pequeño círculo que se aprecia es el que designa al
inversor lógico, es decir; cambia los valores de 1 a 0 y viceversa).

7. Operaciones Lógicas Básicas
Las funciones lógicas pueden ser muy complejas, pero siempre van a ser
una combinación de las tres operaciones lógicas básicas.
Suma lógica; Producto lógico; Negación o inversión lógica.
A estas operaciones lógicas básicas y a las que derivan de ellas se las
denomina de forma genérica álgebra de Boole.
Para comprender un poco mejor, agrego un poco de historia Boolena:
El álgebra booleana es un sistema matemático deductivo centrado en los
valores cero y uno (falso y verdadero). Un operador binario definido en éste
juego de valores, acepta un par de entradas y produce un solo valor
booleano, por ejemplo, el operador booleano AND acepta dos entradas
booleanas y produce una sola salida booleana. Para cualquier sistema
algebraico existen una serie de postulados iniciales.

8. Es importante saber como se conforma todo lo que estamos diciendo y
una parte importante son los circuitos integrados, estos son unas
pastillas o chips muy delgadas en las que se encuentran
miles o millones de dispositivos electrónicos interconectados,
principalmente TRANSISTORES (componentes eléctricos). Los circuitos
integrados sirven para reducir los circuitos eléctricos a uno más sencillo y
pequeños, el creador del primer circuito integrado, fue el ingeniero
electrónico estadounidense Jack Kilby, en el año 1959. Se trataba de un
dispositivo que integraba seis transistores sobre una misma base
semiconductora para formar un oscilador de rotación de fase.
