El documento describe los componentes esenciales de una red de área local Ethernet, incluyendo canaletas, rosetas, cables de par trenzado, patch panels, switches y armarios o racks. Se detalla el funcionamiento y características de los cables de par trenzado, incluyendo tipos apantallados y sin apantallar, así como el papel de los switches en la interconexión de redes. Los armarios o racks se utilizan para el montaje eficiente y organizado de estos equipos de comunicación.

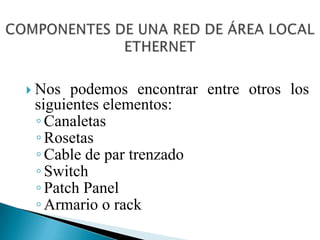

1. COMPONENTES DE UNA RED DE ÁREA LOCAL ETHERNETNos podemos encontrar entre otros los siguientes elementos:CanaletasRosetasCable de par trenzadoSwitchPatch PanelArmario o rack

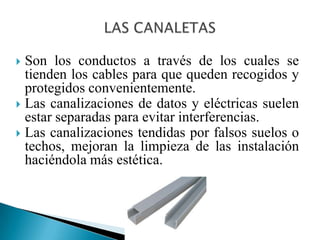

2. LAS CANALETASSon los conductos a través de los cuales se tienden los cables para que queden recogidos y protegidos convenientemente.Las canalizaciones de datos y eléctricas suelen estar separadas para evitar interferencias.Las canalizaciones tendidas por falsos suelos o techos, mejoran la limpieza de las instalación haciéndola más estética.

3. ROSETASLas rosetas pueden adoptar multitud de formas dependiendo de el lugar en que se fijen (canaleta, pared, etc..), del tipo de cable que se va a conectar y del conector que el usuario utilizará. La roseta presentará un conector por un lado y una estructura de fijación de los cables de pares por su reverso, a la que serán crimpados.

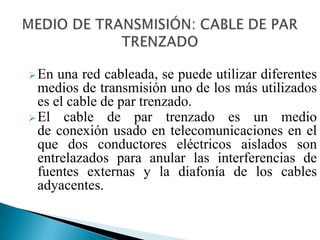

4. MEDIO DE TRANSMISIÓN: CABLE DE PAR TRENZADOEn una red cableada, se puede utilizar diferentes medios de transmisión uno de los más utilizados es el cable de par trenzado.

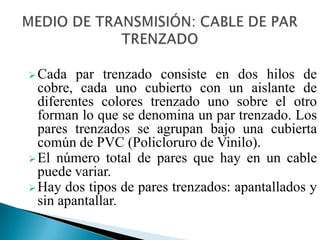

5. El cable de par trenzado es un medio de conexión usado en telecomunicaciones en el que dos conductores eléctricos aislados son entrelazados para anular las interferencias de fuentes externas y la diafonía de los cables adyacentes.MEDIO DE TRANSMISIÓN: CABLE DE PAR TRENZADOCada par trenzado consiste en dos hilos de cobre, cada uno cubierto con un aislante de diferentes colores trenzado uno sobre el otro forman lo que se denomina un par trenzado. Los pares trenzados se agrupan bajo una cubierta común de PVC (Policloruro de Vinilo).

6. El número total de pares que hay en un cable puede variar.

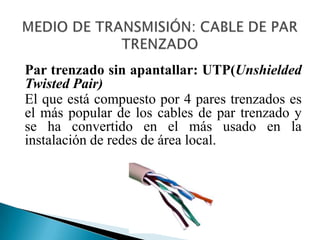

7. Hay dos tipos de pares trenzados: apantallados y sin apantallar.MEDIO DE TRANSMISIÓN: CABLE DE PAR TRENZADOPar trenzado sin apantallar: UTP(UnshieldedTwistedPair)El que está compuesto por 4 pares trenzados es el más popular de los cables de par trenzado y se ha convertido en el más usado en la instalación de redes de área local.

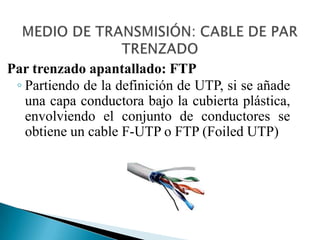

8. MEDIO DE TRANSMISIÓN: CABLE DE PAR TRENZADOPar trenzado apantallado: FTPPartiendo de la definición de UTP, si se añade una capa conductora bajo la cubierta plástica, envolviendo el conjunto de conductores se obtiene un cable F-UTP o FTP (FoiledUTP)

9. MEDIO DE TRANSMISIÓN: CABLE DE PAR TRENZADOPar trenzado apantallado: STPLa denominación STP (ShieldedTwistedPair) es aquel que tiene una pantalla para cada par, más una pantalla alrededor de todos La pantalla es un cable que se utiliza para reducir las interferencias electromagnéticas. Cuanto mayor es el apantallamiento más caro es el cable pero es más inmune a interferencias electromagnéticas.

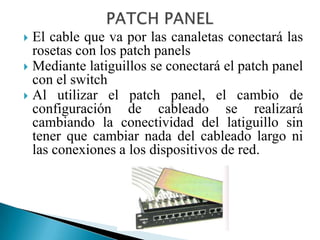

10. PATCH PANELEl cable que va por las canaletas conectará las rosetas con los patchpanelsMediante latiguillos se conectará el patch panel con el switchAl utilizar el patchpanel, el cambio de configuración de cableado se realizará cambiando la conectividad del latiguillo sin tener que cambiar nada del cableado largo ni las conexiones a los dispositivos de red.

11. SWITCH O CONMUTADORInterconecta dos o más partes de una red, funcionando como un puente que transmite datos de un segmento a otro.

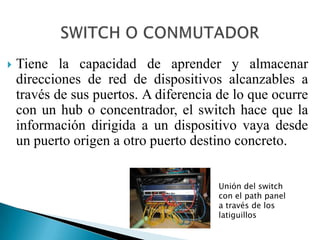

12. SWITCH O CONMUTADORTiene la capacidad de aprender y almacenar direcciones de red de dispositivos alcanzables a través de sus puertos. A diferencia de lo que ocurre con un hub o concentrador, el switch hace que la información dirigida a un dispositivo vaya desde un puerto origen a otro puerto destino concreto.Unión del switch con el path panel a través de los latiguillos

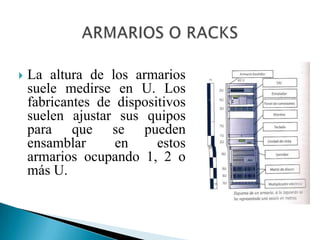

13. ARMARIOS O RACKSLos equipos de comunicaciones se instalan en armarios especiales que tienen unas dimensiones estandarizadas y en los que es fácil su manipulación y fijación de los cables que a ellos se conectan.Dentro de estos armarios o racks se instalan entre otras cosas los patchpanels y los switch.
