Compresión para madera

UNIVERSIDAD DE LAS FUERZAS ARMADAS – ESPE
DEPARTAMENTO DE CIENCIAS DE LA TIERRA Y DE LA
CONSTRUCCIÓN
LABORATORIO DE ENSAYO DE MATERIALES
CÒDIGO:
REGISTROS DEL SISTEMA DE CALIDAD

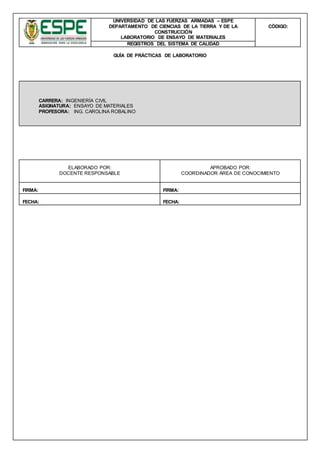

GUÍA DE PRÁCTICAS DE LABORATORIO
CARRERA: INGENIERÍA CIVIL
ASIGNATURA: ENSAYO DE MATERIALES
PROFESORA: ING. CAROLINA ROBALINO
ELABORADO POR:
DOCENTE RESPONSABLE
APROBADO POR:
COORDINADOR ÁREA DE CONOCIMIENTO
FIRMA: FIRMA:
FECHA: FECHA:

CONSTRUCCIÓN
CÒDIGO:

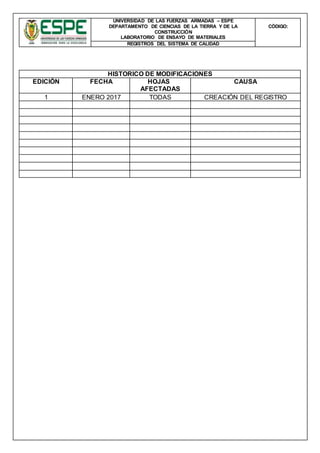

HISTORICO DE MODIFICACIONES
EDICIÓN FECHA HOJAS
AFECTADAS
CAUSA
1 ENERO 2017 TODAS CREACIÓN DEL REGISTRO

CONSTRUCCIÓN
CÒDIGO:

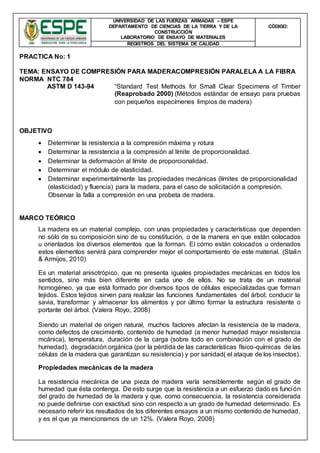

PRACTICA No: 1
TEMA: ENSAYO DE COMPRESIÓN PARA MADERACOMPRESIÓN PARALELA A LA FIBRA
NORMA NTC 784
ASTM D 143-94 “Standard Test Methods for Small Clear Specimens of Timber
(Reaprobado 2000) (Métodos estándar de ensayo para pruebas
con pequeños especímenes limpios de madera)
OBJETIVO
 Determinar la resistencia a la compresión máxima y rotura
 Determinar la resistencia a la compresión al límite de proporcionalidad.
 Determinar la deformación al límite de proporcionalidad.
 Determinar el módulo de elasticidad.
 Determinar experimentalmente las propiedades mecánicas (límites de proporcionalidad
(elasticidad) y fluencia) para la madera, para el caso de solicitación a compresión.
Observar la falla a compresión en una probeta de madera.
MARCO TEÓRICO
La madera es un material complejo, con unas propiedades y características que dependen
no sólo de su composición sino de su constitución, o de la manera en que están colocados
u orientados los diversos elementos que la forman. El cómo están colocados u ordenados
estos elementos servirá para comprender mejor el comportamiento de este material. (Stalin
& Armijos, 2010)
Es un material anisotrópico, que no presenta iguales propiedades mecánicas en todos los
sentidos, sino más bien diferente en cada uno de ellos. No se trata de un material
homogéneo, ya que está formado por diversos tipos de células especializadas que forman
tejidos. Estos tejidos sirven para realizar las funciones fundamentales del árbol; conducir la
savia, transformar y almacenar los alimentos y por último formar la estructura resistente o
portante del árbol. (Valera Royo, 2008)
Siendo un material de origen natural, muchos factores afectan la resistencia de la madera,
como defectos de crecimiento, contenido de humedad (a menor humedad mayor resistencia
mcánica), temperatura, duración de la carga (sobre todo en combinación con el grado de
humedad), degradación orgánica (por la pérdida de las características físico-químicas de las
células de la madera que garantizan su resistencia) y por sanidad( el ataque de los insectos).
Propiedades mecánicas de la madera
La resistencia mecánica de una pieza de madera varía sensiblemente según el grado de
humedad que ésta contenga. De esto surge que la resistencia a un esfuerzo dado es función
del grado de humedad de la madera y que, como consecuencia, la resistencia considerada
no puede definirse con exactitud sino con respecto a un grado de humedad determinado. Es
necesario referir los resultados de los diferentes ensayos a un mismo contenido de humedad,
y es el que ya mencionamos de un 12%. (Valera Royo, 2008)

CONSTRUCCIÓN
CÒDIGO:

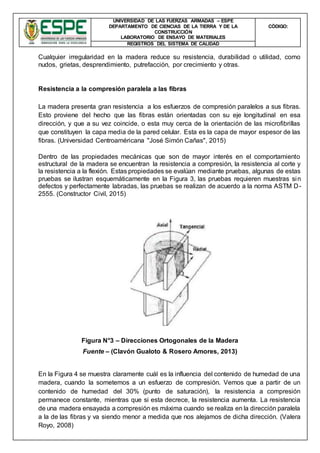

Cualquier irregularidad en la madera reduce su resistencia, durabilidad o utilidad, como
nudos, grietas, desprendimiento, putrefacción, por crecimiento y otras.
Resistencia a la compresión paralela a las fibras
La madera presenta gran resistencia a los esfuerzos de compresión paralelos a sus fibras.
Esto proviene del hecho que las fibras están orientadas con su eje longitudinal en esa
dirección, y que a su vez coincide, o esta muy cerca de la orientación de las microfibrillas
que constituyen la capa media de la pared celular. Esta es la capa de mayor espesor de las
fibras. (Universidad Centroaméricana "José Simón Cañas", 2015)
Dentro de las propiedades mecánicas que son de mayor interés en el comportamiento
estructural de la madera se encuentran la resistencia a compresión, la resistencia al corte y
la resistencia a la flexión. Estas propiedades se evalúan mediante pruebas, algunas de estas
pruebas se ilustran esquemáticamente en la Figura 3, las pruebas requieren muestras sin
defectos y perfectamente labradas, las pruebas se realizan de acuerdo a la norma ASTM D-
2555. (Constructor Civil, 2015)
Figura N°3 – Direcciones Ortogonales de la Madera
Fuente – (Clavón Gualoto & Rosero Amores, 2013)
En la Figura 4 se muestra claramente cuál es la influencia del contenido de humedad de una
madera, cuando la sometemos a un esfuerzo de compresión. Vemos que a partir de un
contenido de humedad del 30% (punto de saturación), la resistencia a compresión
permanece constante, mientras que si esta decrece, la resistencia aumenta. La resistencia
de una madera ensayada a compresión es máxima cuando se realiza en la dirección paralela
a la de las fibras y va siendo menor a medida que nos alejamos de dicha dirección. (Valera
Royo, 2008)

CONSTRUCCIÓN
CÒDIGO:

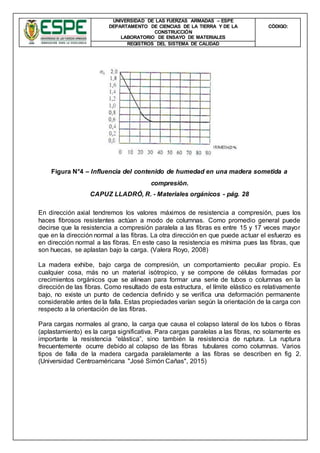

Figura N°4 – Influencia del contenido de humedad en una madera sometida a
compresión.
CAPUZ LLADRÓ, R. - Materiales orgánicos - pág. 28
En dirección axial tendremos los valores máximos de resistencia a compresión, pues los
haces fibrosos resistentes actúan a modo de columnas. Como promedio general puede
decirse que la resistencia a compresión paralela a las fibras es entre 15 y 17 veces mayor
que en la dirección normal a las fibras. La otra dirección en que puede actuar el esfuerzo es
en dirección normal a las fibras. En este caso la resistencia es mínima pues las fibras, que
son huecas, se aplastan bajo la carga. (Valera Royo, 2008)
La madera exhibe, bajo carga de compresión, un comportamiento peculiar propio. Es
cualquier cosa, más no un material isótropico, y se compone de células formadas por
crecimientos orgánicos que se alinean para formar una serie de tubos o columnas en la
dirección de las fibras. Como resultado de esta estructura, el límite elástico es relativamente
bajo, no existe un punto de cedencia definido y se verifica una deformación permanente
considerable antes de la falla. Estas propiedades varían según la orientación de la carga con
respecto a la orientación de las fibras.
Para cargas normales al grano, la carga que causa el colapso lateral de los tubos o fibras
(aplastamiento) es la carga significativa. Para cargas paralelas a las fibras, no solamente es
importante la resistencia “elástica”, sino también la resistencia de ruptura. La ruptura
frecuentemente ocurre debido al colapso de las fibras tubulares como columnas. Varios
tipos de falla de la madera cargada paralelamente a las fibras se describen en fig 2.
(Universidad Centroaméricana "José Simón Cañas", 2015)

CONSTRUCCIÓN
CÒDIGO:

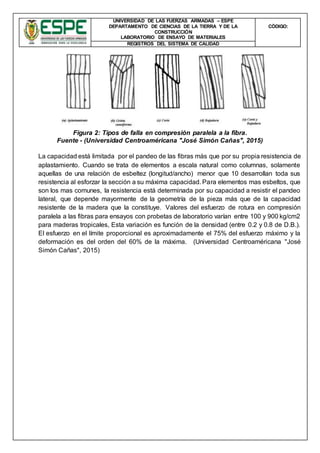

Figura 2: Tipos de falla en compresión paralela a la fibra.
Fuente - (Universidad Centroaméricana "José Simón Cañas", 2015)
La capacidad está limitada por el pandeo de las fibras más que por su propia resistencia de
aplastamiento. Cuando se trata de elementos a escala natural como columnas, solamente
aquellas de una relación de esbeltez (longitud/ancho) menor que 10 desarrollan toda sus
resistencia al esforzar la sección a su máxima capacidad. Para elementos mas esbeltos, que
son los mas comunes, la resistencia está determinada por su capacidad a resistir el pandeo
lateral, que depende mayormente de la geometría de la pieza más que de la capacidad
resistente de la madera que la constituye. Valores del esfuerzo de rotura en compresión
paralela a las fibras para ensayos con probetas de laboratorio varían entre 100 y 900 kg/cm2
para maderas tropicales, Esta variación es función de la densidad (entre 0.2 y 0.8 de D.B.).
El esfuerzo en el límite proporcional es aproximadamente el 75% del esfuerzo máximo y la
deformación es del orden del 60% de la máxima. (Universidad Centroaméricana "José
Simón Cañas", 2015)

CONSTRUCCIÓN
CÒDIGO:

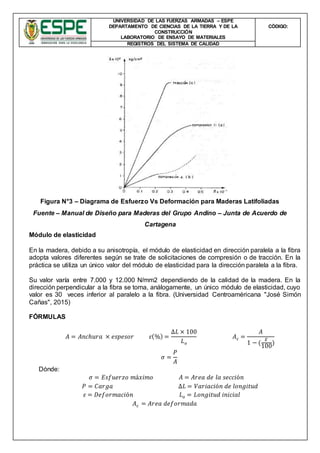

Figura N°3 – Diagrama de Esfuerzo Vs Deformación para Maderas Latifoliadas
Fuente – Manual de Diseño para Maderas del Grupo Andino – Junta de Acuerdo de
Cartagena
Módulo de elasticidad
En la madera, debido a su anisotropía, el módulo de elasticidad en dirección paralela a la fibra
adopta valores diferentes según se trate de solicitaciones de compresión o de tracción. En la
práctica se utiliza un único valor del módulo de elasticidad para la dirección paralela a la fibra.
Su valor varía entre 7.000 y 12.000 N/mm2 dependiendo de la calidad de la madera. En la
dirección perpendicular a la fibra se toma, análogamente, un único módulo de elasticidad, cuyo
valor es 30 veces inferior al paralelo a la fibra. (Universidad Centroaméricana "José Simón
Cañas", 2015)
FÓRMULAS
𝐴 = 𝐴𝑛𝑐ℎ𝑢𝑟𝑎 × 𝑒𝑠𝑝𝑒𝑠𝑜𝑟 𝜀(%) =
∆𝐿 × 100
𝐿 𝑜
𝐴 𝑐 =
𝐴
1 − (
𝜀
100
)
𝜎 =
𝑃
𝐴
Dónde:
𝜎 = 𝐸𝑠𝑓𝑢𝑒𝑟𝑧𝑜 𝑚á𝑥𝑖𝑚𝑜 𝐴 = 𝐴𝑟𝑒𝑎 𝑑𝑒 𝑙𝑎 𝑠𝑒𝑐𝑐𝑖ó𝑛
𝑃 = 𝐶𝑎𝑟𝑔𝑎 Δ𝐿 = 𝑉𝑎𝑟𝑖𝑎𝑐𝑖ó𝑛 𝑑𝑒 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑
𝜀 = 𝐷𝑒𝑓𝑜𝑟𝑚𝑎𝑐𝑖ó𝑛 𝐿 𝑜 = 𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑖𝑛𝑖𝑐𝑖𝑎𝑙
𝐴 𝑐 = 𝐴𝑟𝑒𝑎 𝑑𝑒𝑓𝑜𝑟𝑚𝑎𝑑𝑎

CONSTRUCCIÓN
CÒDIGO:

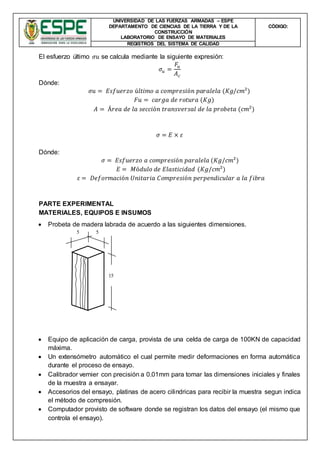

El esfuerzo último 𝜎𝑢 se calcula mediante la siguiente expresión:
𝜎𝑢 =
𝐹𝑢
𝐴 𝑐
Dónde:
𝜎𝑢 = 𝐸𝑠𝑓𝑢𝑒𝑟𝑧𝑜 ú𝑙𝑡𝑖𝑚𝑜 𝑎 𝑐𝑜𝑚𝑝𝑟𝑒𝑠𝑖ó𝑛 𝑝𝑎𝑟𝑎𝑙𝑒𝑙𝑎 (𝐾𝑔/𝑐𝑚²)
𝐹𝑢 = 𝑐𝑎𝑟𝑔𝑎 𝑑𝑒 𝑟𝑜𝑡𝑢𝑟𝑎 (𝐾𝑔)
𝐴 = Á𝑟𝑒𝑎 𝑑𝑒 𝑙𝑎 𝑠𝑒𝑐𝑐𝑖ó𝑛 𝑡𝑟𝑎𝑛𝑠𝑣𝑒𝑟𝑠𝑎𝑙 𝑑𝑒 𝑙𝑎 𝑝𝑟𝑜𝑏𝑒𝑡𝑎 (𝑐𝑚²)
𝜎 = 𝐸 × 𝜀
Dónde:
𝜎 = 𝐸𝑠𝑓𝑢𝑒𝑟𝑧𝑜 𝑎 𝑐𝑜𝑚𝑝𝑟𝑒𝑠𝑖ó𝑛 𝑝𝑎𝑟𝑎𝑙𝑒𝑙𝑎 (𝐾𝑔/𝑐𝑚²)
𝐸 = 𝑀ó𝑑𝑢𝑙𝑜 𝑑𝑒 𝐸𝑙𝑎𝑠𝑡𝑖𝑐𝑖𝑑𝑎𝑑 (𝐾𝑔/𝑐𝑚²)
𝜀 = 𝐷𝑒𝑓𝑜𝑟𝑚𝑎𝑐𝑖ó𝑛 𝑈𝑛𝑖𝑡𝑎𝑟𝑖𝑎 𝐶𝑜𝑚𝑝𝑟𝑒𝑠𝑖ó𝑛 𝑝𝑒𝑟𝑝𝑒𝑛𝑑𝑖𝑐𝑢𝑙𝑎𝑟 𝑎 𝑙𝑎 𝑓𝑖𝑏𝑟𝑎
PARTE EXPERIMENTAL
MATERIALES, EQUIPOS E INSUMOS
 Probeta de madera labrada de acuerdo a las siguientes dimensiones.
 Equipo de aplicación de carga, provista de una celda de carga de 100KN de capacidad
máxima.
 Un extensómetro automático el cual permite medir deformaciones en forma automática
durante el proceso de ensayo.
 Calibrador vernier con precisión a 0.01mm para tomar las dimensiones iniciales y finales
de la muestra a ensayar.
 Accesorios del ensayo, platinas de acero cilindricas para recibir la muestra segun indica
el método de compresión.
 Computador provisto de software donde se registran los datos del ensayo (el mismo que
controla el ensayo).
15
55

CONSTRUCCIÓN
CÒDIGO:

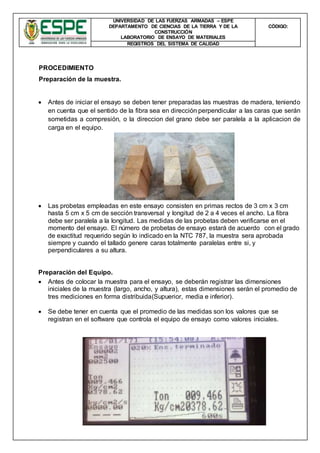

PROCEDIMIENTO
Preparación de la muestra.
 Antes de iniciar el ensayo se deben tener preparadas las muestras de madera, teniendo
en cuenta que el sentido de la fibra sea en dirección perpendicular a las caras que serán
sometidas a compresión, o la direccion del grano debe ser paralela a la aplicacion de
carga en el equipo.
 Las probetas empleadas en este ensayo consisten en primas rectos de 3 cm x 3 cm
hasta 5 cm x 5 cm de sección transversal y longitud de 2 a 4 veces el ancho. La fibra
debe ser paralela a la longitud. Las medidas de las probetas deben verificarse en el
momento del ensayo. El número de probetas de ensayo estará de acuerdo con el grado
de exactitud requerido según lo indicado en la NTC 787, la muestra sera aprobada
siempre y cuando el tallado genere caras totalmente paralelas entre si, y
perpendiculares a su altura.
Preparación del Equipo.
 Antes de colocar la muestra para el ensayo, se deberán registrar las dimensiones
iniciales de la muestra (largo, ancho, y altura), estas dimensiones serán el promedio de
tres mediciones en forma distribuida(Supuerior, media e inferior).
 Se debe tener en cuenta que el promedio de las medidas son los valores que se
registran en el software que controla el equipo de ensayo como valores iniciales.

CONSTRUCCIÓN
CÒDIGO:

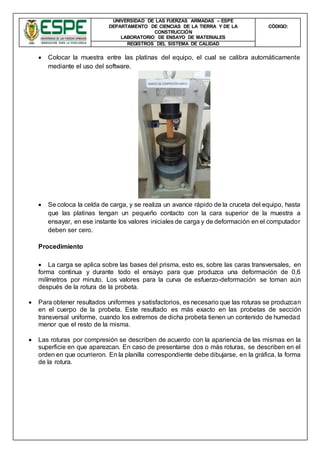

 Colocar la muestra entre las platinas del equipo, el cual se calibra automáticamente
mediante el uso del software.
 Se coloca la celda de carga, y se realiza un avance rápido de la cruceta del equipo, hasta
que las platinas tengan un pequeño contacto con la cara superior de la muestra a
ensayar, en ese instante los valores iniciales de carga y de deformación en el computador
deben ser cero.
Procedimiento
 La carga se aplica sobre las bases del prisma, esto es, sobre las caras transversales, en
forma continua y durante todo el ensayo para que produzca una deformación de 0,6
milímetros por minuto. Los valores para la curva de esfuerzo-deformación se toman aún
después de la rotura de la probeta.
 Para obtener resultados uniformes y satisfactorios, es necesario que las roturas se produzcan
en el cuerpo de la probeta. Este resultado es más exacto en las probetas de sección
transversal uniforme, cuando los extremos de dicha probeta tienen un contenido de humedad
menor que el resto de la misma.
 Las roturas por compresión se describen de acuerdo con la apariencia de las mismas en la
superficie en que aparezcan. En caso de presentarse dos o más roturas, se describen en el
orden en que ocurrieron. En la planilla correspondiente debe dibujarse, en la gráfica, la forma
de la rotura.

CONSTRUCCIÓN
CÒDIGO:

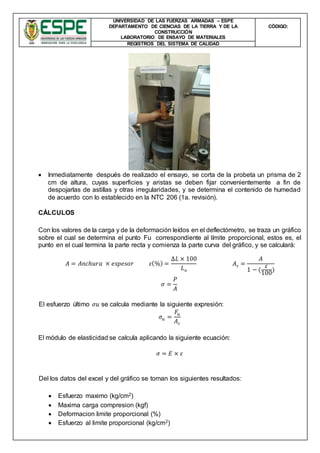

 Inmediatamente después de realizado el ensayo, se corta de la probeta un prisma de 2
cm de altura, cuyas superficies y aristas se deben fijar convenientemente a fin de
despojarlas de astillas y otras irregularidades, y se determina el contenido de humedad
de acuerdo con lo establecido en la NTC 206 (1a. revisión).
CÁLCULOS
Con los valores de la carga y de la deformación leídos en el deflectómetro, se traza un gráfico
sobre el cual se determina el punto Fu correspondiente al límite proporcional, estos es, el
punto en el cual termina la parte recta y comienza la parte curva del gráfico, y se calculará:
𝐴 = 𝐴𝑛𝑐ℎ𝑢𝑟𝑎 × 𝑒𝑠𝑝𝑒𝑠𝑜𝑟 𝜀(%) =
∆𝐿 × 100
𝐿 𝑜
𝐴 𝑐 =
𝐴
1 − (
𝜀
100
)
𝜎 =
𝑃
𝐴
El esfuerzo último 𝜎𝑢 se calcula mediante la siguiente expresión:
𝜎𝑢 =
𝐹𝑢
𝐴 𝑐
El módulo de elasticidad se calcula aplicando la siguiente ecuación:
𝜎 = 𝐸 × 𝜀
Del los datos del excel y del gráfico se toman los siguientes resultados:
 Esfuerzo maximo (kg/cm2)
 Maxima carga compresion (kgf)
 Deformacion limite proporcional (%)
 Esfuerzo al limite proporcional (kg/cm2)

CONSTRUCCIÓN
CÒDIGO:

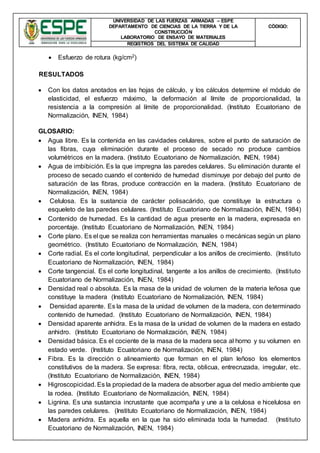

 Esfuerzo de rotura (kg/cm2)
RESULTADOS
 Con los datos anotados en las hojas de cálculo, y los cálculos determine el módulo de
elasticidad, el esfuerzo máximo, la deformación al límite de proporcionalidad, la
resistencia a la compresión al límite de proporcionalidad. (Instituto Ecuatoriano de
Normalización, INEN, 1984)
GLOSARIO:
 Agua libre. Es la contenida en las cavidades celulares, sobre el punto de saturación de
las fibras, cuya eliminación durante el proceso de secado no produce cambios
volumétricos en la madera. (Instituto Ecuatoriano de Normalización, INEN, 1984)
 Agua de imbibición. Es la que impregna las paredes celulares. Su eliminación durante el
proceso de secado cuando el contenido de humedad disminuye por debajo del punto de
saturación de las fibras, produce contracción en la madera. (Instituto Ecuatoriano de
Normalización, INEN, 1984)
 Celulosa. Es la sustancia de carácter polisacárido, que constituye la estructura o
esqueleto de las paredes celulares. (Instituto Ecuatoriano de Normalización, INEN, 1984)
 Contenido de humedad. Es la cantidad de agua presente en la madera, expresada en
porcentaje. (Instituto Ecuatoriano de Normalización, INEN, 1984)
 Corte plano. Es el que se realiza con herramientas manuales o mecánicas según un plano
geométrico. (Instituto Ecuatoriano de Normalización, INEN, 1984)
 Corte radial. Es el corte longitudinal, perpendicular a los anillos de crecimiento. (Instituto
Ecuatoriano de Normalización, INEN, 1984)
 Corte tangencial. Es el corte longitudinal, tangente a los anillos de crecimiento. (Instituto
 Densidad real o absoluta. Es la masa de la unidad de volumen de la materia leñosa que
constituye la madera (Instituto Ecuatoriano de Normalización, INEN, 1984)
 Densidad aparente. Es la masa de la unidad de volumen de la madera, con determinado
contenido de humedad. (Instituto Ecuatoriano de Normalización, INEN, 1984)
 Densidad aparente anhidra. Es la masa de la unidad de volumen de la madera en estado
anhidro. (Instituto Ecuatoriano de Normalización, INEN, 1984)
 Densidad básica. Es el cociente de la masa de la madera seca al horno y su volumen en
estado verde. (Instituto Ecuatoriano de Normalización, INEN, 1984)
 Fibra. Es la dirección o alineamiento que forman en el plan leñoso los elementos
constitutivos de la madera. Se expresa: fibra, recta, oblicua, entrecruzada, irregular, etc.
(Instituto Ecuatoriano de Normalización, INEN, 1984)
 Higroscopicidad. Es la propiedad de la madera de absorber agua del medio ambiente que
la rodea. (Instituto Ecuatoriano de Normalización, INEN, 1984)
 Lignina. Es una sustancia incrustante que acompaña y une a la celulosa e hicelulosa en
las paredes celulares. (Instituto Ecuatoriano de Normalización, INEN, 1984)
 Madera anhidra. Es aquella en la que ha sido eliminada toda la humedad. (Instituto

CONSTRUCCIÓN
CÒDIGO:

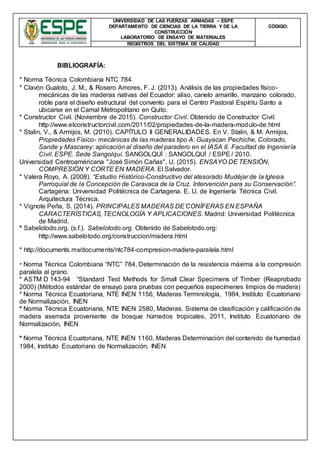

BIBLIOGRAFÍA:
* Norma Técnica Colombiana NTC 784.
* Clavón Gualoto, J. M., & Rosero Amores, F. J. (2013). Análisis de las propiedades físico-
mecánicas de las maderas nativas del Ecuador: aliso, canelo amarillo, manzano colorado,
roble para el diseño estructural del convento para el Centro Pastoral Espíritu Santo a
ubicarse en el Camal Metropolitano en Quito.
* Constructor Civil. (Noviembre de 2015). Constructor Civil. Obtenido de Constructor Civil:
http://www.elconstructorcivil.com/2011/02/propiedades-de-la-madera-modulo-de.html
* Stalin, V., & Armijos, M. (2010). CAPÍTULO II GENERALIDADES. En V. Stalin, & M. Armijos,
Propiedades Físico- mecánicas de las maderas tipo A: Guayacan Pechiche, Colorado,
Sande y Mascarey: aplicación al diseño del paradero en el IASA II. Facultad de Ingeniería
Civil. ESPE. Sede Sangolquí. SANGOLQUÍ : SANGOLQUÍ / ESPE / 2010.
Universidad Centroaméricana "José Simón Cañas", U. (2015). ENSAYO DE TENSIÓN,
COMPRESIÓN Y CORTE EN MADERA. El Salvador.
* Valera Royo, A. (2008). “Estudio Histórico-Constructivo del atesorado Mudéjar de la Iglesia
Parroquial de la Concepción de Caravaca de la Cruz. Intervención para su Conservación”.
Cartagena: Universidad Politécnica de Cartagena. E. U. de Ingeniería Técnica Civil.
Arquitectura Técnica.
* Vignote Peña, S. (2014). PRINCIPALES MADERAS DE CONÍFERAS EN ESPAÑA
CARACTERÍSTICAS, TECNOLOGÍA Y APLICACIONES. Madrid: Universidad Politécnica
de Madrid.
* Sabelotodo.org. (s.f.). Sabelotodo.org. Obtenido de Sabelotodo.org:
http://www.sabelotodo.org/construccion/madera.html
* http://documents.mx/documents/ntc784-compresion-madera-paralela.html
* Norma Técnica Colombiana “NTC” 784, Determinación de la resistencia máxima a la compresión
paralela al grano.
* ASTM D 143-94 “Standard Test Methods for Small Clear Specimens of Timber (Reaprobado
2000) (Métodos estándar de ensayo para pruebas con pequeños especímenes limpios de madera)
* Norma Técnica Ecuatoriana, NTE INEN 1156, Maderas Terminología, 1984, Instituto Ecuatoriano
de Normalización, INEN
* Norma Técnica Ecuatoriana, NTE INEN 2580, Maderas. Sistema de clasificación y calificación de
madera aserrada proveniente de bosque húmedos tropicales, 2011, Instituto Ecuatoriano de
Normalización, INEN
* Norma Técnica Ecuatoriana, NTE INEN 1160, Maderas Determinación del contenido de humedad
1984, Instituto Ecuatoriano de Normalización, INEN

CONSTRUCCIÓN
CÒDIGO:

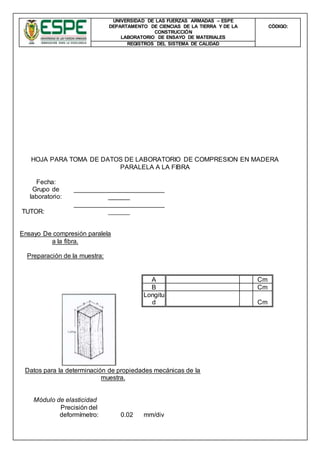

HOJA PARA TOMA DE DATOS DE LABORATORIO DE COMPRESION EN MADERA
PARALELA A LA FIBRA
Fecha:
Grupo de
laboratorio:
_________________________
______
TUTOR:
_________________________
______
Ensayo De compresión paralela
a la fibra.
Preparación de la muestra:
A Cm
B Cm
Longitu
d Cm
Datos para la determinación de propiedades mecánicas de la
muestra.
Módulo de elasticidad
Precisión del
deformímetro: 0.02 mm/div

CONSTRUCCIÓN
CÒDIGO:
#
DIVISIONES
DEL
DEFORMÍM
ETRO
LECTUR
AS DE
CARGA
( kg )
#
DIVISIONES
DEL
DEFORMÍME
TRO
LECTURA
S DE
CARGA
( kg )
1 0 0 11 50
2 5 12 55
3 10 13
4 15 14
5 20 15
6 25 16
7 30 17
8 35 18
9 40 19
10 45 20
Carga máxima y de falla.
Carga máxima (última) Kg
Cálculos
Área inicial de la probeta
Área (A) cm2
Tabla de valores de esfuerzo y deformación
unitaria.
#
Deformación
unitaria
Esfuerzo
(kg/cm2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

CONSTRUCCIÓN
CÒDIGO:

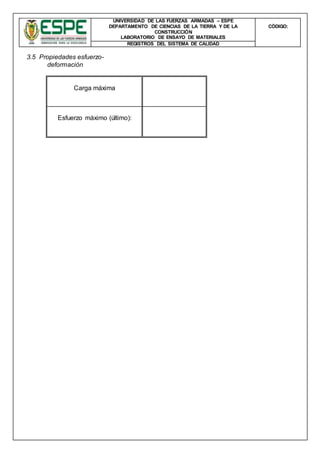

3.5 Propiedades esfuerzo-
deformación
Carga máxima
Esfuerzo máximo (último):

Compresión para madera

Más contenido relacionado

La actualidad más candente

Similar a Compresión para madera

Más de laboensayoysuelos

Último

Compresión para madera
