Este documento presenta el código y gráficas de funciones analógicas en MATLAB. Inicialmente se grafica una función cuadrada original. Luego, se grafican una señal senoidal simple, una señal compuesta de la suma de una señal senoidal fundamental y su tercer armónico, y finalmente una señal compuesta de la suma de una señal senoidal fundamental y sus tercer y quinto armónicos. En cada caso se define la función, los parámetros y se grafica la señal resultante.

1. INSTITUTO POLITÉCNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERÍA
MECÁNICA Y ELÉCTRICA
Unidad Zacatenco
Ingeniería en Comunicaciones y Electrónica
COMUNICACIONES ANALÓGICAS
PRÁCTICA 1
5CV7
Villagomez García Jorge
06 de Septiembre de 2016

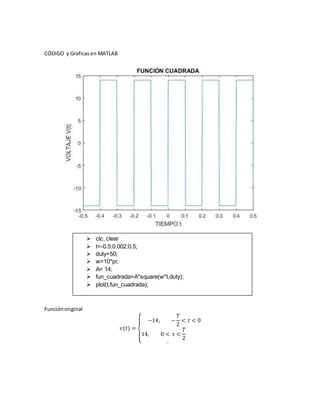

2. CÓDIGO y Graficasen MATLAB
Funciónoriginal
𝑣(𝑡) =
{
−14, −
𝑇
2
< 𝑡 < 0
14, 0 < 𝑡 <
𝑇
2
.
 clc, clear
 t=-0.5:0.002:0.5;
 duty=50;
 w=10*pi;
 A= 14;
 fun_cuadrada=A*square(w*t,duty);
 plot(t,fun_cuadrada);

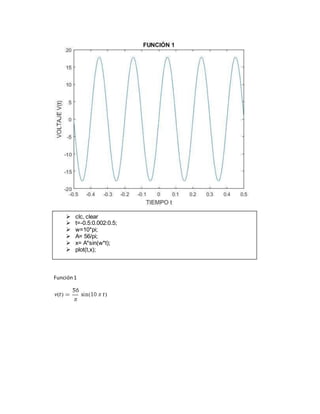

3. Función1
 clc, clear
 t=-0.5:0.002:0.5;
 w=10*pi;
 A= 56/pi;
 x= A*sin(w*t);
 plot(t,x);

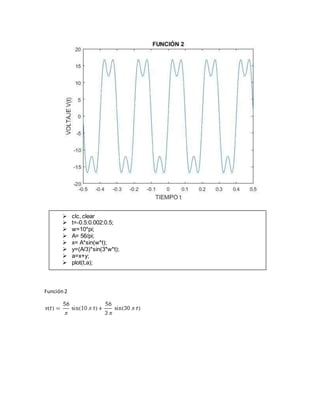

4. Función2
 clc, clear
 t=-0.5:0.002:0.5;
 w=10*pi;
 A= 56/pi;
 x= A*sin(w*t);
 y=(A/3)*sin(3*w*t);
 a=x+y;
 plot(t,a);

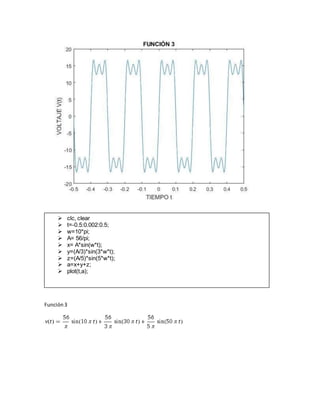

5. Función3
 clc, clear
 t=-0.5:0.002:0.5;
 w=10*pi;
 A= 56/pi;
 x= A*sin(w*t);
 y=(A/3)*sin(3*w*t);
 z=(A/5)*sin(5*w*t);
 a=x+y+z;
 plot(t,a);
