Este documento describe una conexión delta-estrella de un banco de transformadores trifásicos, donde el primario está conectado en delta y el secundario en estrella. En el primario, el voltaje de fase es igual al de línea, mientras que la corriente de línea es √3 veces la corriente de fase. En el secundario, el voltaje de línea es √3 veces el de fase y la corriente de línea es igual a la corriente de fase. Esta conexión se utiliza comúnmente en sistemas de 4 h

1. Conexión delta-estrella de
banco de transformadores
trifásicos

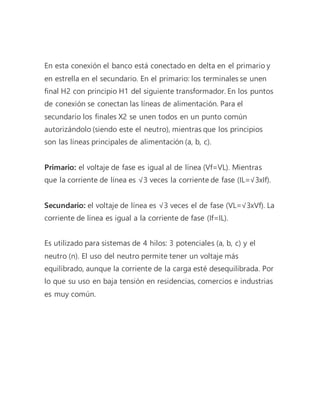

2. En esta conexión el banco está conectado en delta en el primario y
en estrella en el secundario. En el primario: los terminales se unen
final H2 con principio H1 del siguiente transformador. En los puntos
de conexión se conectan las líneas de alimentación. Para el
secundario los finales X2 se unen todos en un punto común
autorizándolo (siendo este el neutro), mientras que los principios
son las líneas principales de alimentación (a, b, c).
Primario: el voltaje de fase es igual al de línea (Vf=VL). Mientras
que la corriente de línea es √3 veces la corriente de fase (IL=√3xIf).
Secundario: el voltaje de línea es √3 veces el de fase (VL=√3xVf). La
corriente de línea es igual a la corriente de fase (If=IL).
Es utilizado para sistemas de 4 hilos: 3 potenciales (a, b, c) y el
neutro (n). El uso del neutro permite tener un voltaje más
equilibrado, aunque la corriente de la carga esté desequilibrada. Por
lo que su uso en baja tensión en residencias, comercios e industrias
es muy común.
