El documento describe cómo la Agencia Vasca del Agua migró su infraestructura de sistemas de información geográfica a estándares OGC para permitir la edición y gestión de datos geoespaciales desde aplicaciones web. Esto incluyó el despliegue de un servicio WFS-T, el desarrollo de componentes para autenticación y edición, y la creación de un proceso geográfico para autocompletar campos.

1. Geograma internal use only. Copyright ©2014 Geograma. All rights reserved. CONFIDENTIAL AND PROPRIETARY TRADE SECRET – DO NOT FORWARD WITHOUT OWNER’S PERMISSION.
Gestión de la componente geográfica del negocio mediante estándares (WFS_T)

2. Geograma internal use only. Copyright ©2014 Geograma. All rights reserved. CONFIDENTIAL AND PROPRIETARY TRADE SECRET – DO NOT FORWARD WITHOUT OWNER’S PERMISSION.

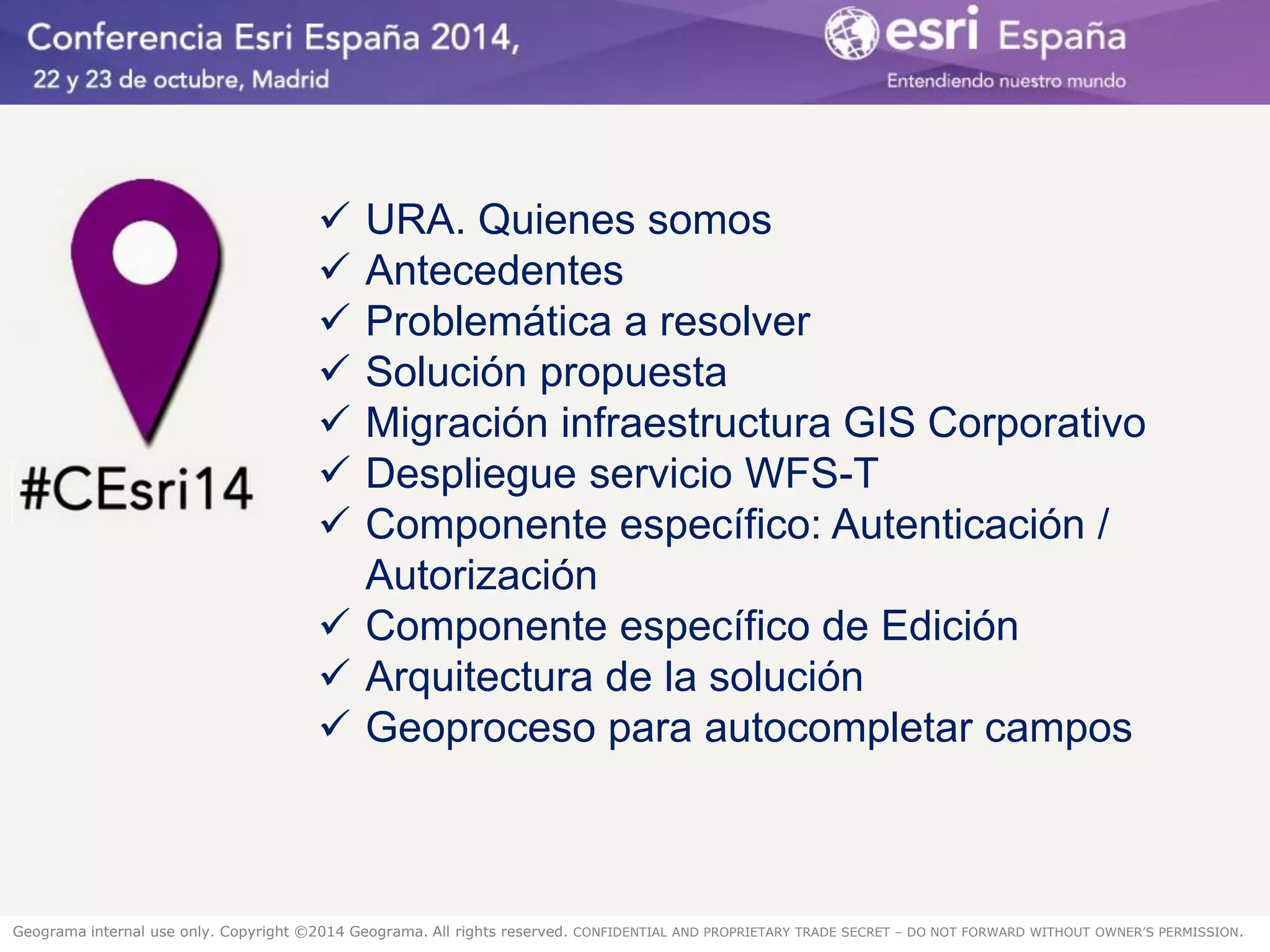

URA. Quienes somos
Antecedentes
Problemática a resolver
Solución propuesta
Migración infraestructura GIS Corporativo
Despliegue servicio WFS-T
Componente específico: Autenticación / Autorización
Componente específico de Edición
Arquitectura de la solución
Geoproceso para autocompletar campos

3. Quienes somos
La Agencia Vasca del Agua (URA) tiene como objeto llevar a cabo la política del agua en Euskadi.
Líneas de actuación:
•Mejora del estado ecológico de las masas de agua de la C.A.P.V.
•Obtención del abastecimiento en cantidad y calidad suficiente.
•Culminación de los Planes de saneamiento de la C.A.P.V.
•Administración eficaz del Agua.
•Investigación y aprovechamiento sostenible del recurso agua.
•Promoción de la innovación tecnológica en el campo del agua.
•Información y formación para elevar el nivel de los recursos humanos implicados en la gestión del agua.
•Colaboración en iniciativas internacionales para la consecución de los objetivos del milenio en materia de aguas.

4. Antecedentes (1)
Escenario 1. Antes del año 2004 Características:
• Aplicaciones desktop monopuesto
• Software propietario
• Información en local Problemas:
• Formatos propietarios
• Dificultad a la hora de intercambiar información
• La información se quedaba obsoleta
• Actualizaciones costosas
Administración pública con
competencia medioambiental
Generación y consumo de
gran cantidad de información
geográfica
=

5. Antecedentes (2)
Escenario 2. Años 2004-2008 Características:
• Eliminamos formatos propietarios, pasamos a formatos estándar.
• Uso de unidades de red como repositorios centrales de datos Problemas:
• Actualización de la información
• Difusión costosa 1 a 1

6. Antecedentes (3)
Escenario 3. Años 2008-2013 Características:
•URA crea de su Infraestructura de Datos Espaciales.
•Se decide que IDEURA reutilice el Hardware / Software y recursos de la IDE GeoEuskadi
•El nodo URA de la IDE GeoEuskadi difunde la información geográfica que genera mediante servicios OGC estándares (WMS, etc.) y consume la información necesaria de otros nodos mediante el mismo sistema.
•Es posible la utilización de HERRAMIENTAS HETEROGÉNEAS (CAD, GIS, WEB). Se utilizan en la organización diferentes herramientas CAD/GIS. Todas ellas se integran con el nodo IDE URA de manera débilmente acoplada. Problemas:
•Necesidad de creación y edición de información
•Inventarios con información geográfica no fiable

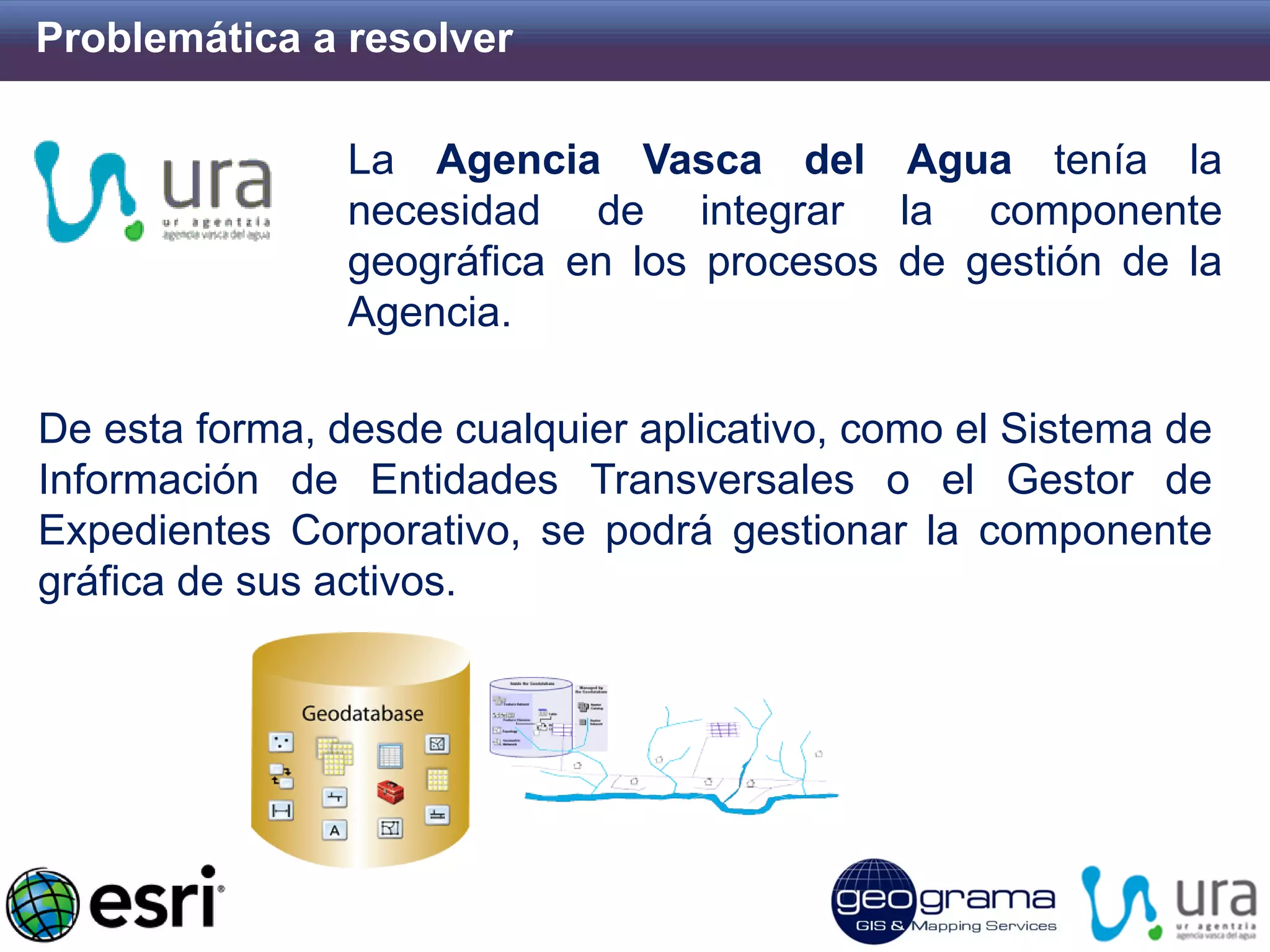

7. Problemática a resolver
La Agencia Vasca del Agua tenía la necesidad de integrar la componente geográfica en los procesos de gestión de la Agencia.
De esta forma, desde cualquier aplicativo, como el Sistema de Información de Entidades Transversales o el Gestor de Expedientes Corporativo, se podrá gestionar la componente gráfica de sus activos.

8. Solución propuesta
Para resolver esta problemática ha sido necesario:
•Migrar la infraestructura del GIS Corporativo de Gobierno Vasco: ArcGIS Server 10.2 sobre Oracle Spatial (EJIE)
•Desplegar servicio estándar WFS-T
•Desarrollar componente específico autorización / autenticación (LDAP -> Web adaptor)
•Desarrollar componente especifico de edición sobre el producto base sobre el que se construye el visor de la agencia.
•Desarrollar un geoproceso para autocompletar campos alfunanuméricos, facilitando la tarea y eliminado errores

9. Migración infraestructura GIS Corporativo
La Sociedad Informática de Gobierno Vasco se encarga de mantenimiento y evolución del GIS Corporativo.
Este proyecto ha sido el primero en utilizar la nueva versión de la infraestructura del GIS Corporativo de Gobierno Vasco basada en ArcGIS Server 10.2 sobre Oracle Spatial.
Trabajo en equipo
Asistencia técnica DMAPT
Asistencia URA
Consultoría EJIE
Geograma

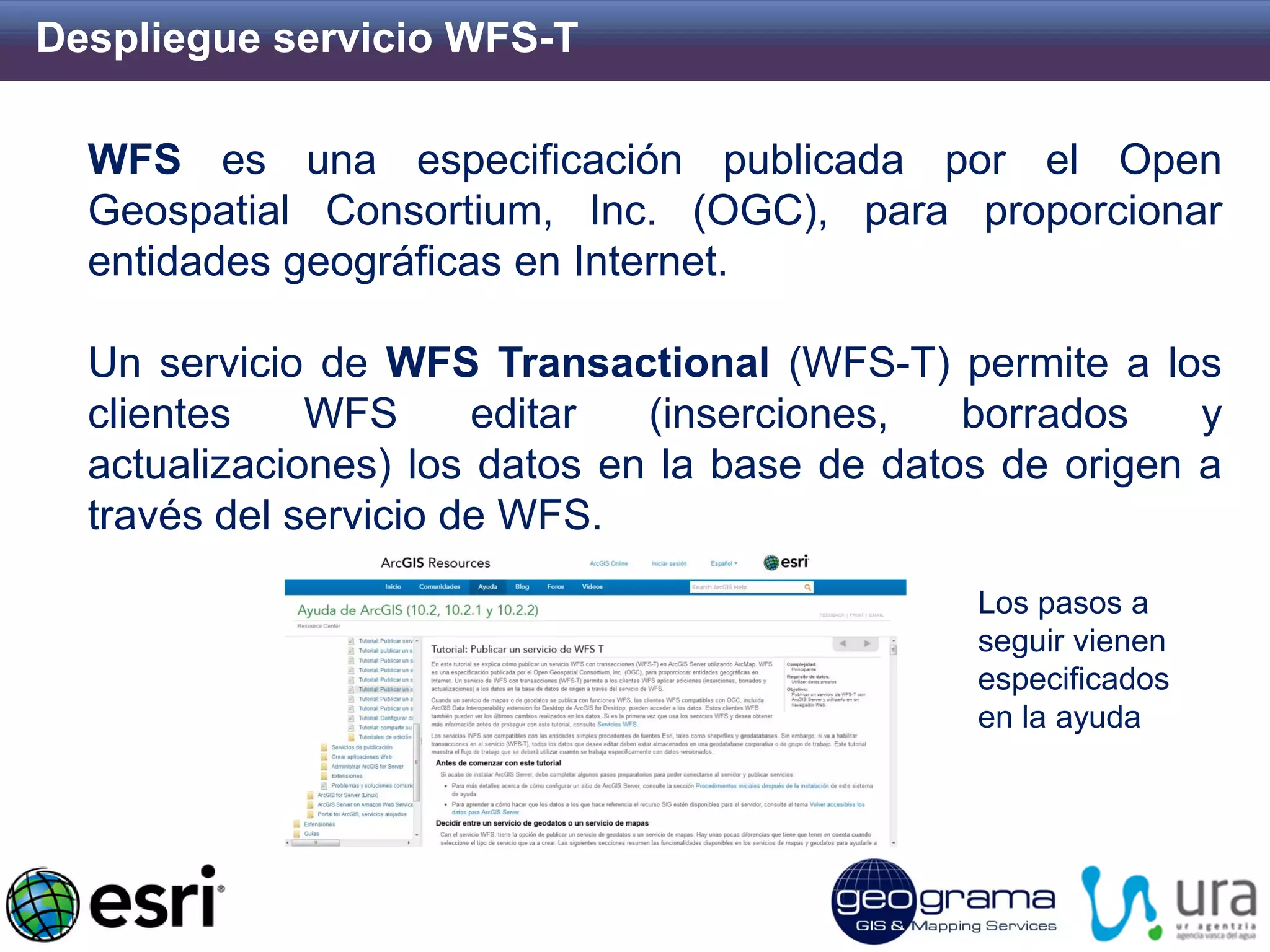

10. Despliegue servicio WFS-T
WFS es una especificación publicada por el Open Geospatial Consortium, Inc. (OGC), para proporcionar entidades geográficas en Internet. Un servicio de WFS Transactional (WFS-T) permite a los clientes WFS editar (inserciones, borrados y actualizaciones) los datos en la base de datos de origen a través del servicio de WFS.
Los pasos a seguir vienen especificados en la ayuda

11. Componente específico: Autenticación / Autorización
El visor GIS, utilizando los servicios XLNETs, recuperará el usuario identificado en la aplicación alfanumérica (gestor de expedientes) y lo autenticará (¿usuario autenticado? Sí -> se carga el visor; no -> se redirige a la página de autenticación de XLNET).
Una vez autenticado se recuperará el perfil. Existen dos perfiles: perfil básico (lectura) y perfil avanzado (edición).
A partir del perfil se recuperará el token que se deberá pasar como parámetro al servicio WFS.
Si el perfil es avanzado se habilitará la funcionalidad de edición, permitiendo dibujar sobre el mapa el elemento en cuestión: punto, línea o polígono.

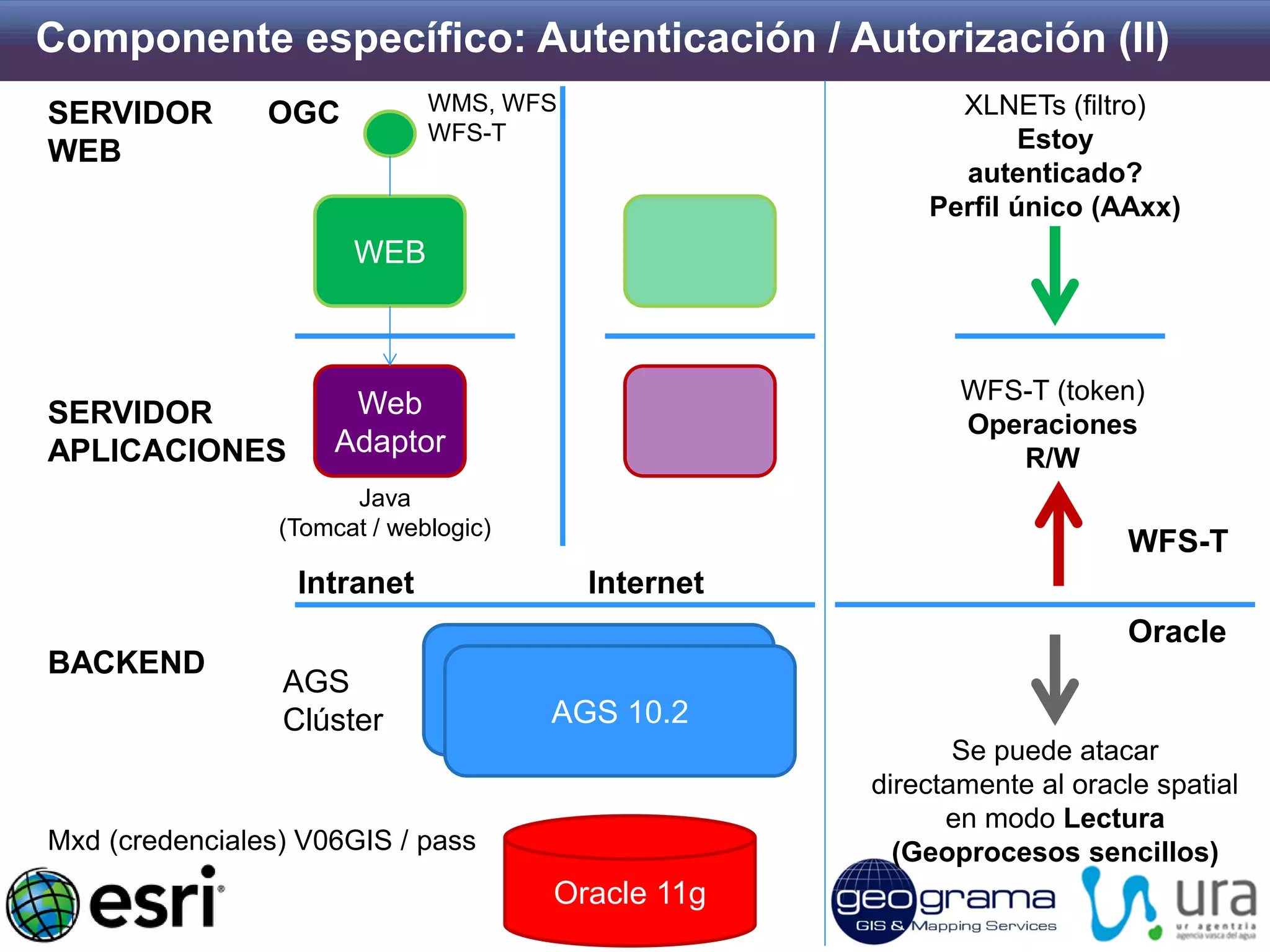

12. Componente específico: Autenticación / Autorización (II)
AGS 10.2
Oracle 11g
BACKEND
SERVIDOR APLICACIONES
SERVIDOR WEB
WEB
OGC
Web
Adaptor
Oracle
WFS-T
Mxd (credenciales) V06GIS / pass
Java (Tomcat / weblogic)
WMS, WFS WFS-T
Se puede atacar directamente al oracle spatial en modo Lectura (Geoprocesos sencillos)
AGS
Clúster
AGS 10.2
Intranet
Internet
WFS-T (token) Operaciones R/W
XLNETs (filtro) Estoy autenticado? Perfil único (AAxx)

13. La autenticación se gestiona directamente con la plataforma XLNets redirigiendo a su página web de acceso en el caso de no estar autenticado el usuario
Componente específico: Autenticación / Autorización (III)
XLNETs (filtro)
Usuario autenticado?
No
Sí
Carga de la aplicación

14. Componente específico de Edición
Permite editar cualquier activo o elemento gestionado. Se puede insertar, eliminar o modificar cualquier activo. El componente se puede integrar en cualquier aplicación web de negocio URA del mundo alfanumérico, como es el caso del Sistema de Calidad del Agua.
La leyenda del visor permite configurar, para cada capa WMS su servicio WFS-T asociado (de manera opcional).

15. Componente específico de Edición (II)
Si se activa el modo edición aparece una ventana flotante con las distintas opciones de edición.
La edición solo se activa a un nivel de escala (por configuración) para evitar penalizar el rendimiento del aplicativo, cargando en el visor todos los elementos de la capa.
Una vez cargado los elementos, el usuario podrá editar tanto las geometrías como campos alfanuméricos asociados.

16. Producto base: Framework Visor GeoEuskadi
Servicios estándar (Externos)
WMS
WFS
Servicios Java: Edición, impresión, etc.
Servidor GIS (Mapas)
SGBD Espacial: Oracle 11g
Usuarios
Servicios OGC
Cliente
Servidor
Visor IDE URA WEB
Arquitectura de la solución
Módulos Comunes
Autenticación / Autorización
Edición

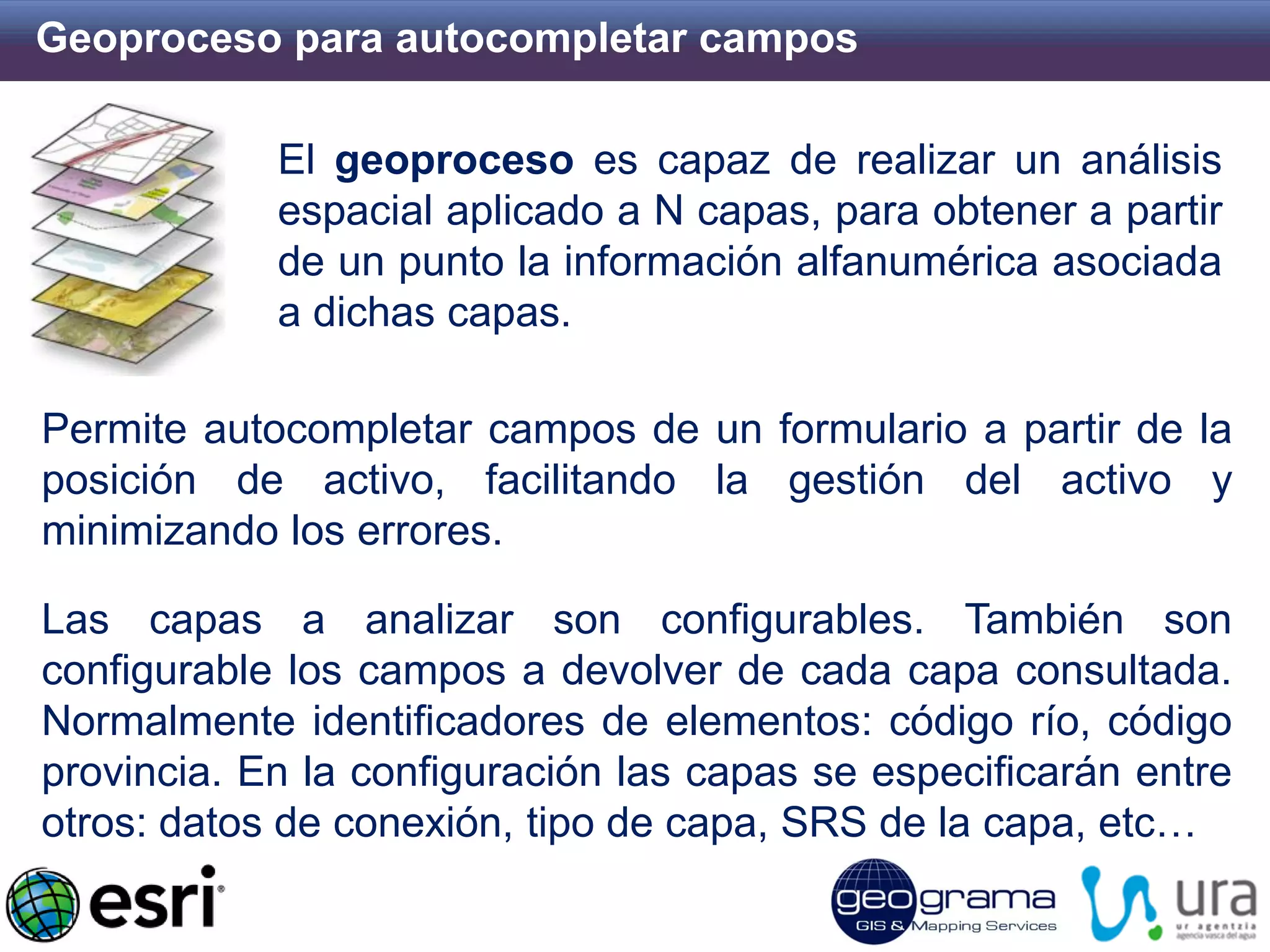

17. Geoproceso para autocompletar campos
El geoproceso es capaz de realizar un análisis espacial aplicado a N capas, para obtener a partir de un punto la información alfanumérica asociada a dichas capas.
Permite autocompletar campos de un formulario a partir de la posición de activo, facilitando la gestión del activo y minimizando los errores. Las capas a analizar son configurables. También son configurable los campos a devolver de cada capa consultada. Normalmente identificadores de elementos: código río, código provincia. En la configuración las capas se especificarán entre otros: datos de conexión, tipo de capa, SRS de la capa, etc…

18. Geograma internal use only. Copyright ©2014 Geograma. All rights reserved. CONFIDENTIAL AND PROPRIETARY TRADE SECRET – DO NOT FORWARD WITHOUT OWNER’S PERMISSION.
David Aramburu Hernaez daramburu@uragentzia.net Sergio Jorrín Abellán sergio.jorrin@geograma.com Gracias a los asistentes y a la organización del evento
