Construcción de planta para agua potable

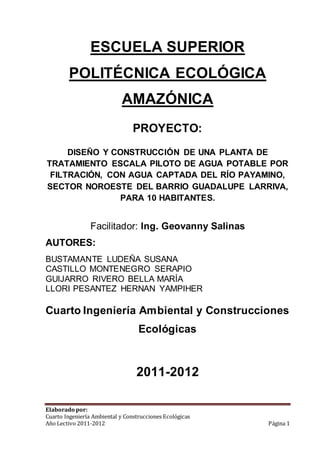

ESCUELA SUPERIOR
POLITÉCNICA ECOLÓGICA
AMAZÓNICA
PROYECTO:
DISEÑO Y CONSTRUCCIÓN DE UNA PLANTA DE
TRATAMIENTO ESCALA PILOTO DE AGUA POTABLE POR
FILTRACIÓN, CON AGUA CAPTADA DEL RÍO PAYAMINO,
SECTOR NOROESTE DEL BARRIO GUADALUPE LARRIVA,
PARA 10 HABITANTES.
Facilitador: Ing. Geovanny Salinas
AUTORES:
BUSTAMANTE LUDEÑA SUSANA
CASTILLO MONTENEGRO SERAPIO
GUIJARRO RIVERO BELLA MARÍA
LLORI PESANTEZ HERNAN YAMPIHER
Cuarto Ingeniería Ambiental y Construcciones
Ecológicas
2011-2012
Elaborado por:
Cuarto Ingeniería Ambiental y Construcciones Ecológicas
Año Lectivo 2011-2012 Página 1

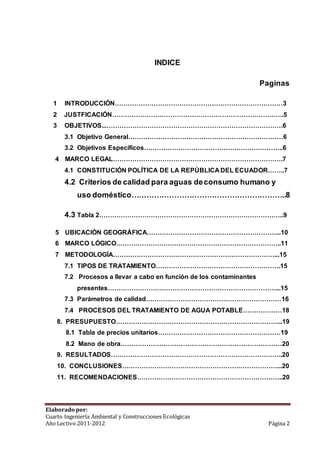

INDICE
Paginas
1 INTRODUCCIÓN……………………………………………………………………3
2 JUSTFICACIÓN……………………………………………………………………..5
3 OBJETIVOS...……………………………………………………………………….6
3.1 Objetivo General………………………………………………………………6
3.2 Objetivos Específicos………………………………………………………..6
4 MARCO LEGAL…………………………………………………………………….7
4.1 CONSTITUCIÓN POLÍTICA DE LA REPÚBLICA DEL ECUADOR……..7
4.2 Criterios de calidad para aguas de consumo humano y
uso doméstico……………………………………………………..8
4.3 Tabla 2…………………………………………………………………………..9
5 UBICACIÓN GEOGRÁFICA……………………………………………………...10

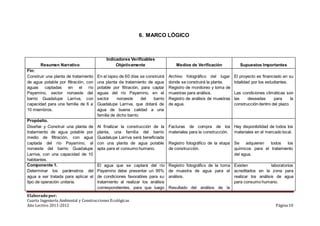

6 MARCO LÓGICO…………………………………………………………………..11
7 METODOLOGÍA…………………………………………………………………...15
7.1 TIPOS DE TRATAMIENTO………………………………………………….15
7.2 Procesos a llevar a cabo en función de los contaminantes
presentes……………………………………………………………………...15

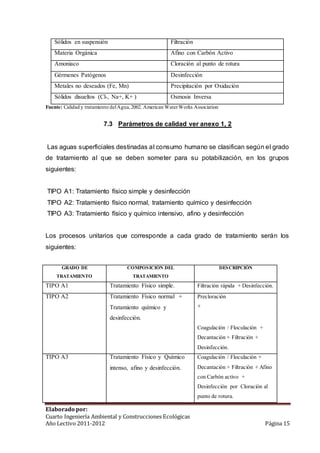

7.3 Parámetros de calidad………………………………………………………16
7.4 PROCESOS DEL TRATAMIENTO DE AGUA POTABLE………………18

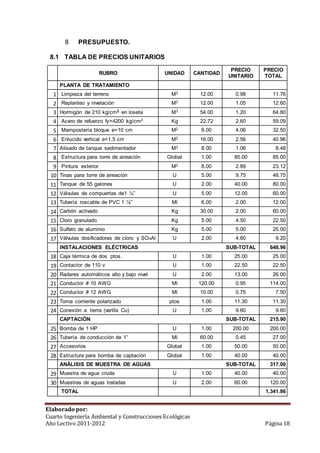

8. PRESUPUESTO…………………………………………………………………...19
8.1 Tabla de precios unitarios…………………………………………………19

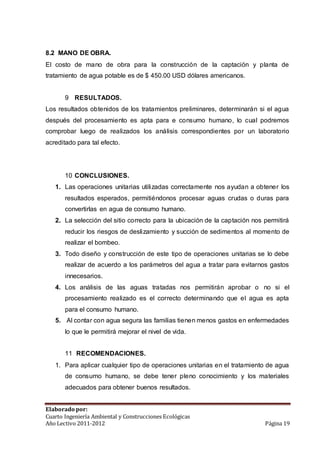

8.2 Mano de obra…………………………………………………………………20
9. RESULTADOS……………………………………………………………………..20
10. CONCLUSIONES………………………………………………………………...20
11. RECOMENDACIONES…………………………………………………………..20
Elaborado por:

12. BIBLIOGRAFÍA…………………………………………………………………..21
13. ANEXOS…………………………………………………………………………..22

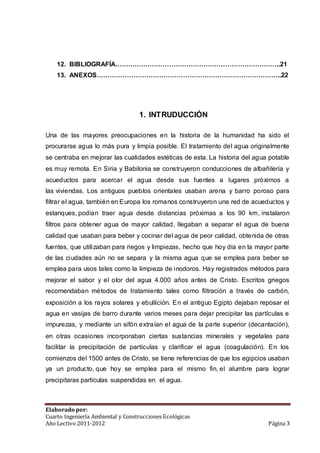

1. INTRUDUCCIÓN
Una de las mayores preocupaciones en la historia de la humanidad ha sido el
procurarse agua lo más pura y limpia posible. El tratamiento del agua originalmente
se centraba en mejorar las cualidades estéticas de esta. La historia del agua potable
es muy remota. En Siria y Babilonia se construyeron conducciones de albañilería y
acueductos para acercar el agua desde sus fuentes a lugares próximos a
las viviendas. Los antiguos pueblos orientales usaban arena y barro poroso para
filtrar el agua, también en Europa los romanos construyeron una red de acueductos y
estanques, podían traer agua desde distancias próximas a los 90 km, instalaron
filtros para obtener agua de mayor calidad, llegaban a separar el agua de buena
calidad que usaban para beber y cocinar del agua de peor calidad, obtenida de otras
fuentes, que utilizaban para riegos y limpiezas, hecho que hoy día en la mayor parte
de las ciudades aún no se separa y la misma agua que se emplea para beber se
emplea para usos tales como la limpieza de inodoros. Hay registrados métodos para
mejorar el sabor y el olor del agua 4.000 años antes de Cristo. Escritos griegos
recomendaban métodos de tratamiento tales como filtración a través de carbón,
exposición a los rayos solares y ebullición. En el antiguo Egipto dejaban reposar el
agua en vasijas de barro durante varios meses para dejar precipitar las partículas e
impurezas, y mediante un sifón extraían el agua de la parte superior (decantación),
en otras ocasiones incorporaban ciertas sustancias minerales y vegetales para
facilitar la precipitación de partículas y clarificar el agua (coagulación). En los
comienzos del 1500 antes de Cristo, se tiene referencias de que los egipcios usaban
ya un producto, que hoy se emplea para el mismo fin, el alumbre para lograr
precipitaras partículas suspendidas en el agua.
Elaborado por:

En 1806 se pone en funcionamiento en Paris una gran planta de tratamiento de
agua, en esta planta se dejaba sedimentar el agua durante 12 horas y
a continuación se procedía a su filtración mediante filtros de arena y carbón y en
1827 James Simplón construye en Inglaterra un filtro de arena para tratar el agua
potable.
Ya en el siglo XX de nuestra época se estableció la filtración como un efectivo
medio para eliminar partículas del agua aunque el grado de claridad conseguido no
era medible en esta época. Al comienzo del siglo XX en Europa se estableció de
forma más regular la filtración lenta sobre arena. Durante la segunda mitad de este
siglo XX los científicos alcanzaron grandes conocimientos sobre las fuentes y
efectos de los contaminantes del agua potable (en 1855 se probó que el cólera era
una enfermedad de transmisión hídrica al relacionarse con un brote surgido en
Londres a consecuencia de la contaminación de un pozo público por aguas
residuales). En 1880 Pasteur explicó como organismos microscópicos podian
transmitir enfermedades a través del agua. En el siglo XX se descubrió que la
turbiedad del agua no era solo un problema estético; las partículas en las fuentes del
agua tales como la materia fecal, podría servir de refugio a los patógenos.
2. JUSTFICACIÓN
 Comprobaremos la capacidad de
conocimientos adquiridos por los
estudiantes durante los años de estudios
en la universidad.
Elaborado por:

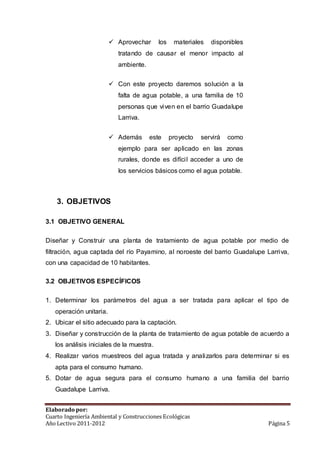

 Aprovechar los materiales disponibles
tratando de causar el menor impacto al
ambiente.
 Con este proyecto daremos solución a la
falta de agua potable, a una familia de 10
personas que viven en el barrio Guadalupe
Larriva.
 Además este proyecto servirá como
ejemplo para ser aplicado en las zonas
rurales, donde es difícil acceder a uno de
los servicios básicos como el agua potable.
3. OBJETIVOS
3.1 OBJETIVO GENERAL
Diseñar y Construir una planta de tratamiento de agua potable por medio de
filtración, agua captada del río Payamino, al noroeste del barrio Guadalupe Larriva,
con una capacidad de 10 habitantes.
3.2 OBJETIVOS ESPECÍFICOS
1. Determinar los parámetros del agua a ser tratada para aplicar el tipo de
operación unitaria.
2. Ubicar el sitio adecuado para la captación.
3. Diseñar y construcción de la planta de tratamiento de agua potable de acuerdo a
los análisis iniciales de la muestra.
4. Realizar varios muestreos del agua tratada y analizarlos para determinar si es
apta para el consumo humano.
5. Dotar de agua segura para el consumo humano a una familia del barrio
Guadalupe Larriva.
Elaborado por:

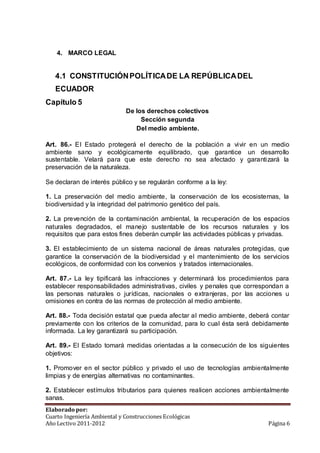

4. MARCO LEGAL
4.1 CONSTITUCIÓN POLÍTICA DE LA REPÚBLICA DEL
ECUADOR
Capítulo 5
De los derechos colectivos
Sección segunda
Del medio ambiente.
Art. 86.- El Estado protegerá el derecho de la población a vivir en un medio
ambiente sano y ecológicamente equilibrado, que garantice un desarrollo
sustentable. Velará para que este derecho no sea afectado y garantizará la
preservación de la naturaleza.
Se declaran de interés público y se regularán conforme a la ley:
1. La preservación del medio ambiente, la conservación de los ecosistemas, la
biodiversidad y la integridad del patrimonio genético del país.
2. La prevención de la contaminación ambiental, la recuperación de los espacios
naturales degradados, el manejo sustentable de los recursos naturales y los
requisitos que para estos fines deberán cumplir las actividades públicas y privadas.
3. El establecimiento de un sistema nacional de áreas naturales protegidas, que
garantice la conservación de la biodiversidad y el mantenimiento de los servicios
ecológicos, de conformidad con los convenios y tratados internacionales.
Art. 87.- La ley tipificará las infracciones y determinará los procedimientos para
establecer responsabilidades administrativas, civiles y penales que correspondan a
las personas naturales o jurídicas, nacionales o extranjeras, por las acciones u
omisiones en contra de las normas de protección al medio ambiente.
Art. 88.- Toda decisión estatal que pueda afectar al medio ambiente, deberá contar
previamente con los criterios de la comunidad, para lo cual ésta será debidamente
informada. La ley garantizará su participación.
Art. 89.- El Estado tomará medidas orientadas a la consecución de los siguientes
objetivos:
1. Promover en el sector público y privado el uso de tecnologías ambientalmente
limpias y de energías alternativas no contaminantes.
2. Establecer estímulos tributarios para quienes realicen acciones ambientalmente
sanas.
Elaborado por:

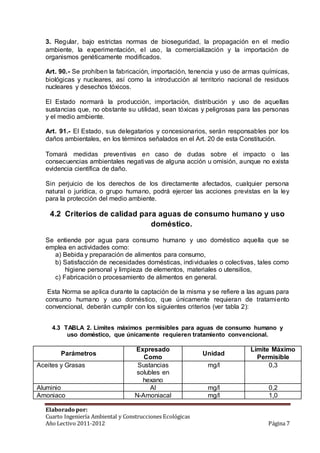

3. Regular, bajo estrictas normas de bioseguridad, la propagación en el medio
ambiente, la experimentación, el uso, la comercialización y la importación de
organismos genéticamente modificados.
Art. 90.- Se prohíben la fabricación, importación, tenencia y uso de armas químicas,
biológicas y nucleares, así como la introducción al territorio nacional de residuos
nucleares y desechos tóxicos.
El Estado normará la producción, importación, distribución y uso de aquellas
sustancias que, no obstante su utilidad, sean tóxicas y peligrosas para las personas
y el medio ambiente.
Art. 91.- El Estado, sus delegatarios y concesionarios, serán responsables por los
daños ambientales, en los términos señalados en el Art. 20 de esta Constitución.
Tomará medidas preventivas en caso de dudas sobre el impacto o las
consecuencias ambientales negativas de alguna acción u omisión, aunque no exista
evidencia científica de daño.
Sin perjuicio de los derechos de los directamente afectados, cualquier persona
natural o jurídica, o grupo humano, podrá ejercer las acciones previstas en la ley
para la protección del medio ambiente.
4.2 Criterios de calidad para aguas de consumo humano y uso
doméstico.
Se entiende por agua para consumo humano y uso doméstico aquella que se
emplea en actividades como:
a) Bebida y preparación de alimentos para consumo,
b) Satisfacción de necesidades domésticas, individuales o colectivas, tales como
higiene personal y limpieza de elementos, materiales o utensilios,
c) Fabricación o procesamiento de alimentos en general.
Esta Norma se aplica durante la captación de la misma y se refiere a las aguas para
consumo humano y uso doméstico, que únicamente requieran de tratamiento
convencional, deberán cumplir con los siguientes criterios (ver tabla 2):
4.3 TABLA 2. Límites máximos permisibles para aguas de consumo humano y
uso doméstico, que únicamente requieren tratamiento convencional.
Parámetros
Expresado
Como
Unidad
Límite Máximo
Permisible
Aceites y Grasas Sustancias
solubles en
hexano
mg/l 0,3
Aluminio Al mg/l 0,2
Amoniaco N-Amoniacal mg/l 1,0
Elaborado por:

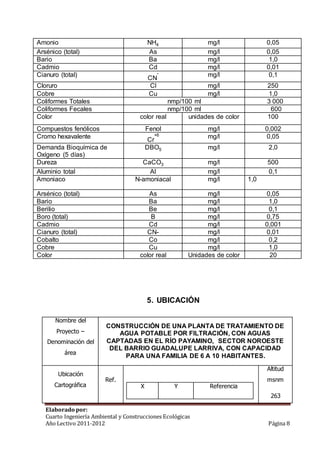

Amonio NHmg/l 0,05
4 Arsénico (total) As mg/l 0,05
Bario Ba mg/l 1,0
Cadmio Cd mg/l 0,01
Cianuro (total)
-
CN
mg/l 0,1
Cloruro Cl mg/l 250
Cobre Cu mg/l 1,0
Coliformes Totales nmp/100 ml 3 000
Coliformes Fecales nmp/100 ml 600
Color color real unidades de color 100
Compuestos fenólicos Fenol mg/l 0,002
Cromo hexavalente
+6
Cr
mg/l 0,05
Demanda Bioquímica de
Oxígeno (5 días)
DBO5 mg/l 2,0
Dureza CaCO3 mg/l 500
Aluminio total Al mg/l 0,1
Amoniaco N-amoniacal mg/l 1,0
Arsénico (total) As mg/l 0,05
Bario Ba mg/l 1,0
Berilio Be mg/l 0,1
Boro (total) B mg/l 0,75
Cadmio Cd mg/l 0,001
Cianuro (total) CN- mg/l 0,01
Cobalto Co mg/l 0,2
Cobre Cu mg/l 1,0
Color color real Unidades de color 20

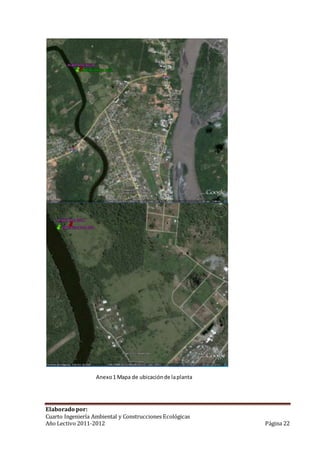

5. UBICACIÓN
Nombre del
Proyecto –
Denominación del
área
CONSTRUCCIÓN DE UNA PLANTA DE TRATAMIENTO DE
AGUA POTABLE POR FILTRACIÓN, CON AGUAS
CAPTADAS EN EL RÍO PAYAMINO, SECTOR NOROESTE
DEL BARRIO GUADALUPE LARRIVA, CON CAPACIDAD
PARA UNA FAMILIA DE 6 A 10 HABITANTES.
Ubicación
Cartográfica
Ref.
X Y Referencia
Altitud
msnm
263
Elaborado por:

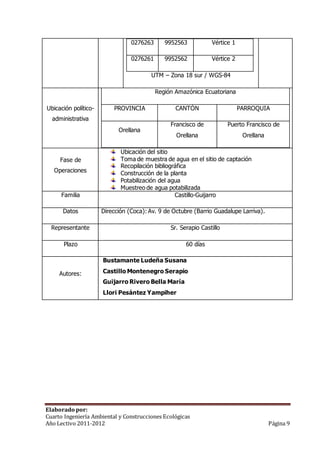

0276263 9952563 Vértice 1
0276261 9952562 Vértice 2
UTM – Zona 18 sur / WGS-84
Ubicación político-administrativa
Región Amazónica Ecuatoriana
PROVINCIA CANTÓN PARROQUIA
Orellana
Francisco de
Orellana
Puerto Francisco de
Orellana
Fase de
Operaciones
Ubicación del sitio
Toma de muestra de agua en el sitio de captación
Recopilación bibliográfica
Construcción de la planta
Potabilización del agua
Muestreo de agua potabilizada
Familia Castillo-Guijarro
Datos Dirección (Coca): Av. 9 de Octubre (Barrio Guadalupe Larriva).
Representante Sr. Serapio Castillo
Plazo 60 días
Autores:
Bustamante Ludeña Susana
Castillo Montenegro Serapio
Guijarro Rivero Bella María
Llori Pesántez Yampiher
Elaborado por:

6. MARCO LÓGICO
Resumen Narrativo
Indicadores Verificables
Objetivamente
Medios de Verificación
Supuestos Importantes
Fin:
Construir una planta de tratamiento
de agua potable por filtración, con
aguas captadas en el río
Payamino, sector noroeste del
barrio Guadalupe Larriva, con
capacidad para una familia de 6 a
10 miembros.
En el lapso de 60 días se construirá
una planta de tratamiento de agua
potable por filtración, para captar
aguas del río Payamino, en el
sector noroeste del barrio
Guadalupe Larriva, que dotará de
agua de buena calidad a una
familia de dicho barrio.
Archivo fotográfico del lugar
donde se construirá la planta.
Registro de monitoreo y toma de
muestras para análisis.
Registro de análisis de muestras
de agua.
El proyecto es financiado en su
totalidad por los estudiantes.
Las condiciones climáticas son
las deseadas para la
construcción dentro del plazo.
Propósito.
Diseñar y Construir una planta de
tratamiento de agua potable por
medio de filtración, con agua
captada del río Payamino, al
noroeste del barrio Guadalupe
Larriva, con una capacidad de 10
habitantes.
Al finalizar la construcción de la
planta, una familia del barrio
Guadalupe Larriva será beneficiada
con una planta de agua potable
apta para el consumo humano.
Facturas de compra de los
materiales para la construcción.
Registro fotográfico de la etapa
de construcción.
Hay disponibilidad de todos los
materiales en el mercado local.
Se adquieren todos los
químicos para el tratamiento
del agua.
Componente 1.
Determinar los parámetros del
agua a ser tratada para aplicar el
tipo de operación unitaria.
El agua que se captará del río
Payamino debe presentar un 95%
de condiciones favorables para su
tratamiento al realizar los análisis
correspondientes, para que luego
Registro fotográfico de la toma
de muestra de agua para el
análisis.
Resultado del análisis de la
Existen laboratorios
acreditados en la zona para
realizar los análisis de agua
para consumo humano.
Elaborado por:

de su tratamiento pueda ser
consumida por una familia.
muestra tomada
Componente: 2
Ubicar el sitio adecuado para la
captación.
El lugar donde se realizará la
captación brinda el 95%de
garantías, el mismo que se
encuentra ubicado en la rivera del
río Payamino sector noroeste del
barrio Guadalupe Larriva, este sitio
se mantendrá por el tiempo que
dure el proyecto.
Registro fotográfico del lugar.
Registro de coordenadas de la
ubicación geográfica.
La rivera del río Payamino
donde se implantará la
captación es un lugar que no
presenta indicios de erosión en
el momento de la construcción
del proyecto.
Componente 3
Diseñar y construir la planta de
tratamiento de agua potable de
acuerdo a los análisis iniciales de
la muestra.
En la primera semana de iniciado el
proyecto se debe proveer del 100%
de los materiales ´de buena calidad
para la construcción de la planta de
agua potable que beneficiará a la
familia del barrio Guadalupe
Larriva.
Facturas de compras de los
materiales.
Registro fotográfico de la obra.
El mercado local cuenta con
todos los materiales.
Las condiciones climatológicas
son ideales para la
construcción.
Componente: 4
Realizar varios muestreos del agua
tratada y analizarlos para
determinar si es apta para el
consumo humano.
Al término de la construcción de la
planta de tratamiento de agua
potable, se tomarán algunos
muestreos para análisis del agua
tratada y comprobar si es apta para
el consumo de la familia.
Registro fotográfico de los
muestreos realizados.
Resultados de los análisis del
agua tratada.
Elaborado por:

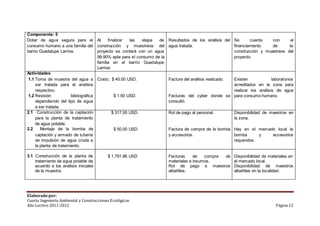

Componente: 5
Dotar de agua segura para el
consumo humano a una familia del
barrio Guadalupe Larriva.
Al finalizar las etapa de
construcción y muestreos del
proyecto se contará con un agua
99.90% apta para el consumo de la
familia en el barrio Guadalupe
Larriva.
Resultados de los análisis del
agua tratada.
Se cuenta con el
financiamiento de la
construcción y muestreos del
proyecto.
Actividades
1.1 Toma de muestra del agua a
ser tratada para el análisis
respectivo.
1.2 Revisión bibliográfica
dependiendo del tipo de agua
a ser tratada.
Costo. $ 40.00 USD.
$ 1.50 USD.
.
Factura del análisis realizado.
Facturas del cyber donde se
consultó.
2.1 Construcción de la captación
para la planta de tratamiento
de agua potable.
2.2 Montaje de la bomba de
captación y armado de tubería
de impulsión de agua cruda a
la planta de tratamiento.
$ 317.00 USD.
$ 50.00 USD.
Rol de pago al personal.
Factura de compra de la bomba
y accesorios.
Disponibilidad de maestros en
la zona.
Hay en el mercado local la
bomba y accesorios
requeridos.
3.1 Construcción de la planta de
tratamiento de agua potable de
acuerdo a los análisis iniciales
de la muestra.
$ 1,791.86 USD
Facturas de compra de
materiales e insumos.
Rol de pago a maestros
albañiles.
Disponibilidad de materiales en
el mercado local.
Disponibilidad de maestros
albañiles en la localidad.
Elaborado por:

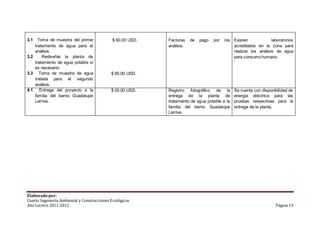

3.1 Toma de muestra del primer
tratamiento de agua para el
análisis.
3.2 Rediseñar la planta de
tratamiento de agua potable si
es necesario.
3.3 Toma de muestra de agua
tratada para el segundo
análisis.
$ 60.00 USD.
$ 60.00 USD.
Facturas de pago por los
análisis.
4.1 Entrega del proyecto a la
Larriva.
$ 00.00 USD. Registro fotográfico de la
entrega de la planta de
tratamiento de agua potable a la
Larriva.
Se cuenta con disponibilidad de
energía eléctrica para las
pruebas respectivas para la
entrega de la planta.
Elaborado por:

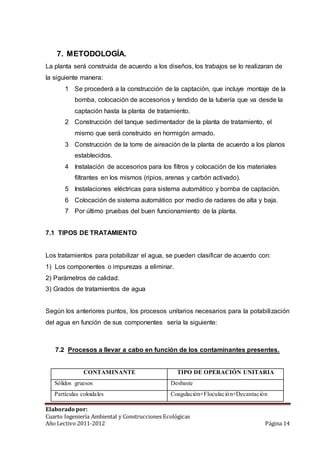

7. METODOLOGÍA.
La planta será construida de acuerdo a los diseños, los trabajos se lo realizaran de
la siguiente manera:
1 Se procederá a la construcción de la captación, que incluye montaje de la
bomba, colocación de accesorios y tendido de la tubería que va desde la
captación hasta la planta de tratamiento.

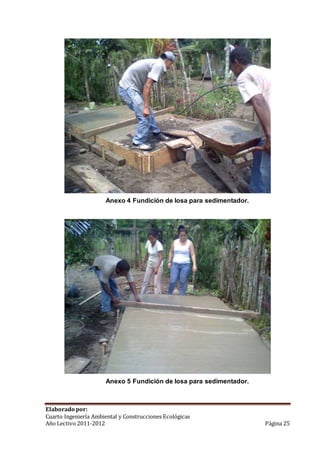

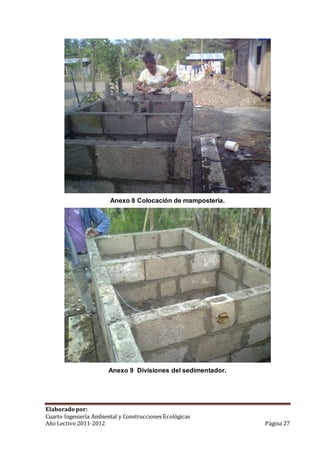

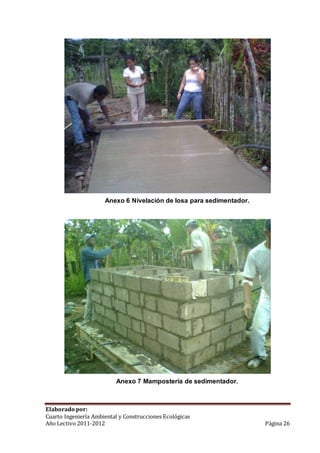

2 Construcción del tanque sedimentador de la planta de tratamiento, el
mismo que será construido en hormigón armado.
3 Construcción de la torre de aireación de la planta de acuerdo a los planos
establecidos.
4 Instalación de accesorios para los filtros y colocación de los materiales
filtrantes en los mismos (ripios, arenas y carbón activado).
5 Instalaciones eléctricas para sistema automático y bomba de captación.
6 Colocación de sistema automático por medio de radares de alta y baja.
7 Por último pruebas del buen funcionamiento de la planta.
7.1 TIPOS DE TRATAMIENTO
Los tratamientos para potabilizar el agua, se pueden clasificar de acuerdo con:
1) Los componentes o impurezas a eliminar.
2) Parámetros de calidad.
3) Grados de tratamientos de agua
Según los anteriores puntos, los procesos unitarios necesarios para la potabilización
del agua en función de sus componentes sería la siguiente:
7.2 Procesos a llevar a cabo en función de los contaminantes presentes.
CONTAMINANTE TIPO DE OPERACIÓN UNITARIA
Sólidos gruesos Desbaste
Partículas coloidales Coagulación+Floculación+Decantación
Elaborado por:

Sólidos en suspensión Filtración
Materia Orgánica Afino con Carbón Activo
Amoniaco Cloración al punto de rotura
Gérmenes Patógenos Desinfección
Metales no deseados (Fe, Mn) Precipitación por Oxidación
Sólidos disueltos (Cl-, Na+, K+ ) Osmosis Inversa
Fuente: Calidad y tratamiento del Agua, 2002. American Water Works Association
7.3 Parámetros de calidad ver anexo 1, 2
Las aguas superficiales destinadas al consumo humano se clasifican según el grado
de tratamiento al que se deben someter para su potabilización, en los grupos
siguientes:
TIPO A1: Tratamiento físico simple y desinfección
TIPO A2: Tratamiento físico normal, tratamiento químico y desinfección
TIPO A3: Tratamiento físico y químico intensivo, afino y desinfección
Los procesos unitarios que corresponde a cada grado de tratamiento serán los
siguientes:
GRADO DE
TRATAMIENTO
COMPOSICIÓN DEL
TRATAMIENTO
DESCRIPCIÓN
TIPO A1 Tratamiento Físico simple. Filtración rápida + Desinfección.
TIPO A2 Tratamiento Físico normal +
Tratamiento químico y
desinfección.
Precloración
+
Coagulación / Floculación +
Decantación + Filtración +
Desinfección.
TIPO A3 Tratamiento Físico y Químico
intenso, afino y desinfección.
Coagulación / Floculación +
Decantación + Filtración + Afino
con Carbón activo +
Desinfección por Cloración al
punto de rotura.
Elaborado por:

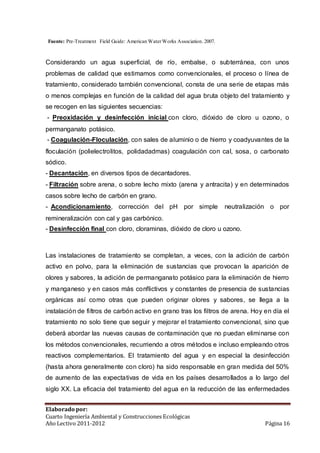

Fuente: Pre-Treatment Field Guide: American Water Works Association. 2007.
Considerando un agua superficial, de río, embalse, o subterránea, con unos
problemas de calidad que estimamos como convencionales, el proceso o línea de
tratamiento, considerado también convencional, consta de una serie de etapas más
o menos complejas en función de la calidad del agua bruta objeto del tratamiento y
se recogen en las siguientes secuencias:
- Preoxidación y desinfección inicial con cloro, dióxido de cloro u ozono, o
permanganato potásico.
- Coagulación-Floculación, con sales de aluminio o de hierro y coadyuvantes de la
floculación (polielectrolitos, polidadadmas) coagulación con cal, sosa, o carbonato
sódico.
- Decantación, en diversos tipos de decantadores.
- Filtración sobre arena, o sobre lecho mixto (arena y antracita) y en determinados
casos sobre lecho de carbón en grano.
- Acondicionamiento, corrección del pH por simple neutralización o por
remineralización con cal y gas carbónico.
- Desinfección final con cloro, cloraminas, dióxido de cloro u ozono.
Las instalaciones de tratamiento se completan, a veces, con la adición de carbón
activo en polvo, para la eliminación de sustancias que provocan la aparición de
olores y sabores, la adición de permanganato potásico para la eliminación de hierro
y manganeso y en casos más conflictivos y constantes de presencia de sustancias
orgánicas así como otras que pueden originar olores y sabores, se llega a la
instalación de fi ltros de carbón activo en grano tras los filtros de arena. Hoy en día el
tratamiento no solo tiene que seguir y mejorar el tratamiento convencional, sino que
deberá abordar las nuevas causas de contaminación que no puedan eliminarse con
los métodos convencionales, recurriendo a otros métodos e incluso empleando otros
reactivos complementarios. El tratamiento del agua y en especial la desinfección
(hasta ahora generalmente con cloro) ha sido responsable en gran medida del 50%
de aumento de las expectativas de vida en los países desarrollados a lo largo del
siglo XX. La eficacia del tratamiento del agua en la reducción de las enfermedades
Elaborado por:

que esta transmite depende de la calidad del agua en origen y del proceso seguido
en el sistema de tratamiento. Los agentes patógenos transmitidos por el agua, que
pueden causar enfermedades, provienen generalmente de sistemas hídricos con
inadecuado tratamiento, especialmente desinfección y filtración. En el esquema
siguiente se representan las fases del proceso de tratamiento convencional.
7.4 PROCESOS DEL TRATAMIENTO DE AGUA POTABLE
Elaborado por:

8 PRESUPUESTO.
8.1 TABLA DE PRECIOS UNITARIOS
RUBRO UNIDAD CANTIDAD
PRECIO
UNITARIO
PRECIO
TOTAL
PLANTA DE TRATAMIENTO
1 Limpieza del terreno M2 12.00 0.98 11.76
2 Replanteo y nivelación M2 12.00 1.05 12.60
3 Hormigón de 210 kg/cm2 en loseta M3 54.00 1.20 64.80
4 Acero de refuerzo fy=4200 kg/cm2 Kg 22.72 2.60 59.09
5 Mampostería bloque e=10 cm M2 8.00 4.06 32.50
6 Enlucido vertical e=1.5 cm M2 16.00 2.56 40.96
7 Alisado de tanque sedimentador M2 8.00 1.06 8.48
8 Estructura para torre de aireación Global 1.00 85.00 85.00
9 Pintura exterior M2 8.00 2.89 23.12
10 Tinas para torre de aireación U 5.00 9.75 48.75
11 Tanque de 55 galones U 2.00 40.00 80.00
12 Válvulas de compuertas de1 ¼” U 5.00 12.00 60.00
13 Tubería roscable de PVC 1 ¼” Ml 6.00 2.00 12.00
14 Carbón activado Kg 30.00 2.00 60.00
15 Cloro granulado Kg 5.00 4.50 22.50
16 Sulfato de aluminio Kg 5.00 5.00 25.00
17 Válvulas dosificadoras de cloro y SO4Al U 2.00 4.60 9.20
INSTALACIONES ELÉCTRICAS SUB-TOTAL 648.96
18 Caja térmica de dos ptos. U 1.00 25.00 25.00
19 Contactor de 110 v U 1.00 22.50 22.50
20 Radares automáticos alto y bajo nivel U 2.00 13.00 26.00
21 Conductor # 10 AWG Ml 120.00 0.95 114.00
22 Conductor # 12 AWG Ml 10.00 0.75 7.50
23 Toma corriente polarizado ptos 1.00 11.30 11.30
24 Conexión a tierra (varilla Cu) U 1.00 9.60 9.60
CAPTACIÓN SUB-TOTAL 215.90
25 Bomba de 1 HP U 1.00 200.00 200.00
26 Tubería de conducción de 1” Ml 60.00 0.45 27.00
27 Accesorios Global 1.00 50.00 50.00
28 Estructura para bomba de captación Global 1.00 40.00 40.00
ANÁLISIS DE MUESTRA DE AGUAS SUB-TOTAL 317.00
29 Muestra de agua cruda U 1.00 40.00 40.00
30 Muestras de aguas tratadas U 2.00 60.00 120.00
TOTAL
1,341.86
Elaborado por:

8.2 MANO DE OBRA.
El costo de mano de obra para la construcción de la captación y planta de
tratamiento de agua potable es de $ 450.00 USD dólares americanos.
9 RESULTADOS.
Los resultados obtenidos de los tratamientos preliminares, determinarán si el agua
después del procesamiento es apta para e consumo humano, lo cual podremos
comprobar luego de realizados los análisis correspondientes por un laboratorio
acreditado para tal efecto.
10 CONCLUSIONES.
1. Las operaciones unitarias utilizadas correctamente nos ayudan a obtener los
resultados esperados, permitiéndonos procesar aguas crudas o duras para
convertirlas en agua de consumo humano.
2. La selección del sitio correcto para la ubicación de la captación nos permitirá
reducir los riesgos de deslizamiento y succión de sedimentos al momento de
realizar el bombeo.
3. Todo diseño y construcción de este tipo de operaciones unitarias se lo debe
realizar de acuerdo a los parámetros del agua a tratar para evitarnos gastos
innecesarios.
4. Los análisis de las aguas tratadas nos permitirán aprobar o no si el
procesamiento realizado es el correcto determinando que el agua es apta
para el consumo humano.
5. Al contar con agua segura las familias tienen menos gastos en enfermedades
lo que le permitirá mejorar el nivel de vida.
11 RECOMENDACIONES.
1. Para aplicar cualquier tipo de operaciones unitarias en el tratamiento de agua
de consumo humano, se debe tener pleno conocimiento y los materiales
adecuados para obtener buenos resultados.
Elaborado por:

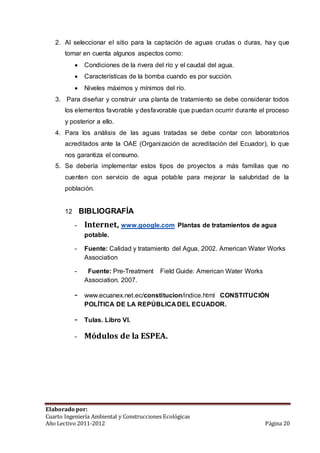

2. Al seleccionar el sitio para la captación de aguas crudas o duras, ha y que
tomar en cuenta algunos aspectos como:
 Condiciones de la rivera del río y el caudal del agua.
 Características de la bomba cuando es por succión.
 Niveles máximos y mínimos del río.
3. Para diseñar y construir una planta de tratamiento se debe considerar todos
los elementos favorable y desfavorable que puedan ocurrir durante el proceso
y posterior a ello.
4. Para los análisis de las aguas tratadas se debe contar con laboratorios
acreditados ante la OAE (Organización de acreditación del Ecuador), lo que
nos garantiza el consumo.
5. Se debería implementar estos tipos de proyectos a más familias que no
cuenten con servicio de agua potable para mejorar la salubridad de la
población.
12 BIBLIOGRAFÍA
- Internet, www.google.com Plantas de tratamientos de agua
potable.
- Fuente: Calidad y tratamiento del Agua, 2002. American Water Works
Association
- Fuente: Pre-Treatment Field Guide: American Water Works
Association. 2007.
- www.ecuanex.net.ec/constitucion/indice.html CONSTITUCIÓN
POLÍTICA DE LA REPÚBLICA DEL ECUADOR.
- Tulas. Libro VI.
- Módulos de la ESPEA.
Elaborado por:

ANEXOS
Elaborado por:

Anexo 1 Mapa de ubicación de la planta
Elaborado por:

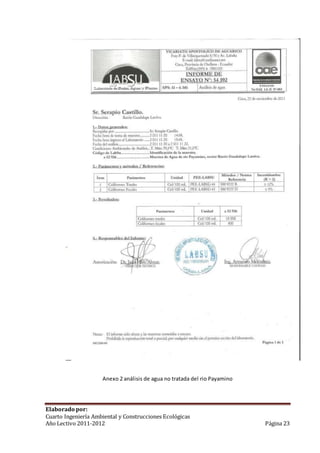

Anexo 2 análisis de agua no tratada del rio Payamino
Elaborado por:

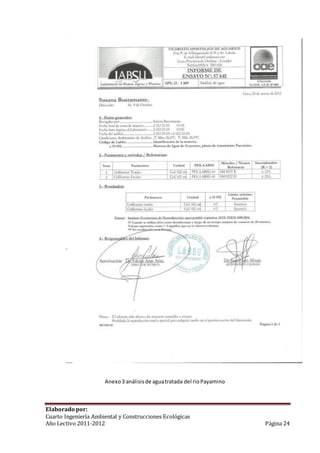

Anexo 3 análisis de agua tratada del rio Payamino
Elaborado por:

Anexo 4 Fundición de losa para sedimentador.
Anexo 5 Fundición de losa para sedimentador.
Elaborado por:

Anexo 6 Nivelación de losa para sedimentador.
Anexo 7 Mampostería de sedimentador.
Elaborado por:

Anexo 8 Colocación de mampostería.
Anexo 9 Divisiones del sedimentador.
Elaborado por:

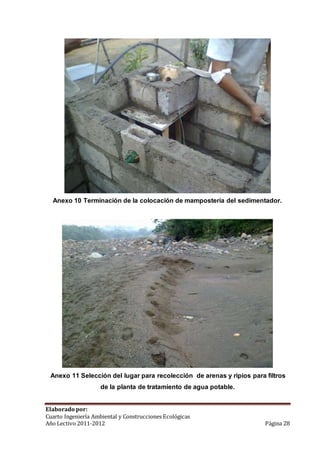

Anexo 10 Terminación de la colocación de mampostería del sedimentador.
Anexo 11 Selección del lugar para recolección de arenas y ripios para filtros
de la planta de tratamiento de agua potable.
Elaborado por:

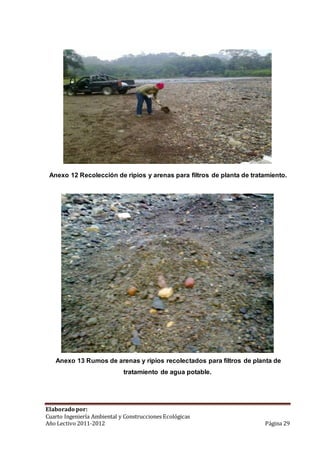

Anexo 12 Recolección de ripios y arenas para filtros de planta de tratamiento.
Anexo 13 Rumos de arenas y ripios recolectados para filtros de planta de
tratamiento de agua potable.
Elaborado por:

Construcción de planta para agua potable

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Construcción de planta para agua potable

Más de El-Jinn BT

Último

Construcción de planta para agua potable
