1. COORDENADAS UTM
Sistema de Coordenadas Universal Transversal de Mercator

2. ¿QUÉ ES EL SISTEMA DE COORDENAS UTM?
Es un sistema de proyección
cartográfico basado en cuadriculas
con el cual se pueden referenciar
puntos sobre la superficie
terrestre.
A diferencia del Sistema de
Coordenadas Geográficas,
expresadas en longitud y latitud,
las magnitudes en el Sistema UTM
se expresan en metros. 2

3. Historia
3
Fue desarrollado por el
cuerpo de Ingenieros del
Ejército de EE.UU en la
década de 1940.
El sistema se basó en un
modelo Elipsoidal de la
Tierra.
Se uso el Esferoide de
Clarke de 1866 para el
territorio de los 48 estados
contiguos.
Actualmente se usa el
Elipsoide WGS84 como
modelo de base para las
Coordenadas UTM.
El cálculo de distancias
entre dos puntos con esos
mapas sobre el terreno se
hacia mas fácil usando el
teorema de Pitágoras.
Se uso el Elipsoide WGS84
para hacer este Sistema
compatible con el Sistema
de Posicionamiento Global
GPS.

4. Caracteristicas
▪ Es una proyección cilíndrica: Se obtiene
proyectando el globo terráqueo sobre una superficie
cilíndrica.
▪ Es una proyección transversa: El cilindro es
tangente a la superficie terrestre según un meridiano.
El eje del cilindro coincide con el eje ecuatorial.
▪ Es una proyección conforme: Mantiene el valor de
los ángulos. Si se mide un ángulo sobre la
proyección, coincide con la medida sobre el elipsoide
terrestre. 4

5. Ventajas
▪ Los paralelos y los meridianos aparecen
representados mediante líneas rectas formando una
cuadrícula. El sistema de coordenadas pasa de ser
esférico a ser rectangular. Resulta sencillo señalar
puntos y trazar rumbos entre ellos.
▪ Las distancias se miden fácilmente. A distancias
pequeñas la línea que une dos puntos es una recta
(Esto que parece obvio no lo es tanto, si pones los
dedos entre dos puntos de una bola del mundo verás
que la distancia más corta entre ellos es una línea
curva trazada sobre la superficie terrestre). 5

6. Inconvenientes
▪ No existe una uniformidad en la escala de
distancias. Las distancias se agrandan a medida que
nos separamos del punto de tangencia esfera-
cilindro en la dirección perpendicular al cilindro.
▪ En latitudes elevadas, alejándonos del punto de
tangencia, la deformación es cada vez más
importante.
▪ No se guarda proporción entre las superficies a
diferentes latitudes.
6

7. Localización Geografica De
Un Punto

8. Localización Geografica De Un Punto
Básicamente la localización geográfica de un punto se puede
realizar detallando uno de estos dos parámetros:
8
▪ Coordenadas Geográficas
en formato Longitud –
Latitud.
▪ Coordenadas (X,Y) UTM.
Cada uno de estas dos formas de localizar un punto sobre la
superficie terrestre debe de cumplir los siguientes requisitos:
▪ Que sea punto único.
▪ Que quede perfectamente
identificado el sistema de
proyección empleado al
localizar el punto.

9. Coordenadas Geograficas

10. Coordenadas Geograficas
10
Son unas líneas
imaginarias trazadas
sobre la tierra, de forma
que hacen una
cuadricula, la cual nos
sirve para localizar un
punto en el mapa
terrestre.

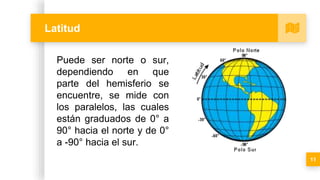

11. Latitud
11
Puede ser norte o sur,
dependiendo en que
parte del hemisferio se
encuentre, se mide con
los paralelos, las cuales
están graduados de 0° a
90° hacia el norte y de 0°
a -90° hacia el sur.

12. Paralelos
12
Son las líneas
imaginarias que cortan
perpendicularmente el
eje sobre el que gira la
tierra sobre si misma.

13. Longitud
13
Puede ser este u oeste,
dependiendo de que lado
se encuentre, respecto
con el meridiano de
Greenwich, se mide con
los meridianos, los cuales
están graduados de 0° a
180°.

14. Proyecciones

15. Proyección
15
El método usado para la proyección será
el que en definitiva nos permita decidir
cuales propiedades espaciales sean
conservadas y cuales distorsionadas. La
representación cartográfica del globo
terrestre, ya sea considerado esté como
una esfera o una elipsoide, supone un
problema, ya que no existe modo alguno
de representar toda la superficie
desarrollada sin deformarla e incluso de
llegar a representarla fielmente. La parte
de la tierra entonces representada en
papel u otro soporte se denomina “mapa”.

16. Proyección Plana
16
Cuando la superficie a
representar es pequeña y por lo
tanto la esfericidad terrestre no
va ha influir en la
representación cartográfica, por
ejemplo en pequeños
levantamientos topográficos, se
recurre a su representación de
forma plana, de forma que
todos los puntos representados
están vistos desde su
perpendicular:

17. Proyección Geodésicas
17
Las proyecciones
geodésicas son
proyecciones en las que la
esfericidad terrestre tiene
repercusión importante
sobre la representación de
posiciones geográficas, sus
superficies, sus ángulos y
sus distancias.

18. ¿Cómo saber las Coordenadas
UTM?

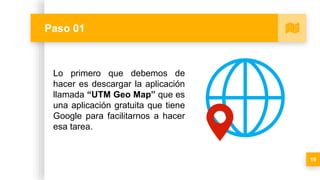

19. Paso 01
19
Lo primero que debemos de
hacer es descargar la aplicación
llamada “UTM Geo Map” que es
una aplicación gratuita que tiene
Google para facilitarnos a hacer
esa tarea.

20. Paso 02
20
Una vez dentro de la aplicación,
nos vamos a la opción que dice
“convertidor de coordenadas”.

21. Paso 03
21
Nos va a salir muchas opciones
a la que nosotros podemos
convertir pero teniendo la
información. En este caso vamos
a elegir la opción de “Latitud
Longitud”

22. Paso 04
22
Ahí colocaremos que Latitud y
Longitud nosotros deseamos
convertir para poder saber su
Coordenada UTM.
En este caso es la Latitud y
Longitud de la ciudad de Ica.

23. Paso 05
23
Por ultimo nos muestra los
resultados.
