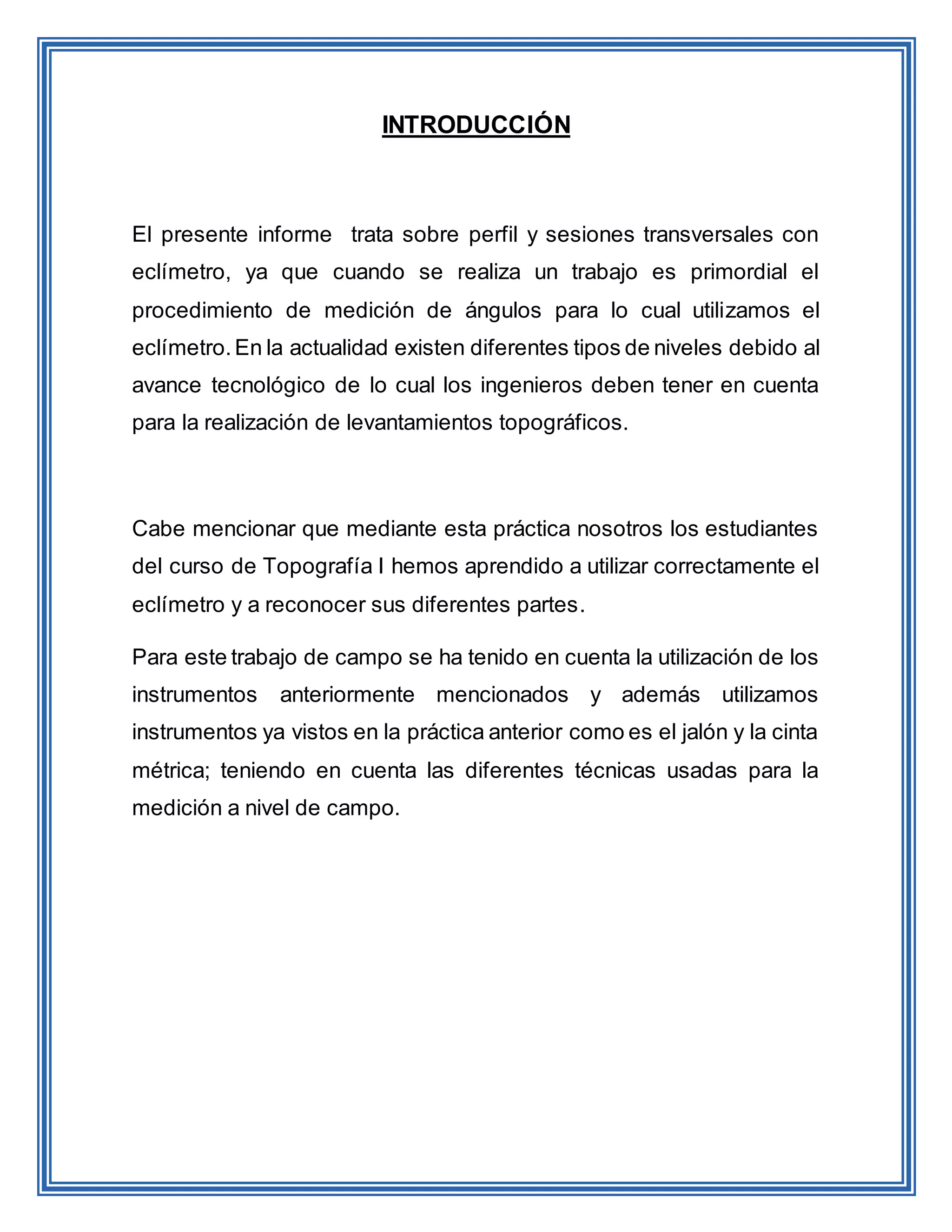

- 1. INTRODUCCIÓN El presente informetrata sobre perfil y sesiones transversales con eclímetro, ya que cuando se realiza un trabajo es primordial el procedimiento de medición de ángulos para lo cual utilizamos el eclímetro. En la actualidad existen diferentes tipos de niveles debido al avance tecnológico de lo cual los ingenieros deben tener en cuenta para la realización de levantamientos topográficos. Cabe mencionar que mediante esta práctica nosotros los estudiantes del curso de Topografía I hemos aprendido a utilizar correctamente el eclímetro y a reconocer sus diferentes partes. Para este trabajo de campo se ha tenido en cuenta la utilización de los instrumentos anteriormente mencionados y además utilizamos instrumentos ya vistos en la práctica anterior como es el jalón y la cinta métrica; teniendo en cuenta las diferentes técnicas usadas para la medición a nivel de campo.
- 2. OBJETIVOS El objetivoe interés de los estudiantes encargados de realizar la presente practica hecha es fundamentar sólidamente el reconocimiento de eclímetro y todos los instrumentos a utilizar. Aprenderel uso del eclímetro para determinar la pendiente de un terreno y determinar desniveles entre dos puntos y replanteo de pendientes. Reconocer, aprender y mejorar el uso de los instrumentos que se va usando en cada práctica de campo, ya que al estudiante de ingeniería es necesario acostumbrarlo al uso de estos, así como también conozca los conceptos de estos instrumentos topográficos. Aprender a determinar los ángulos y las distancias horizontales en las secciones transversales esto con el correcto uso del eclímetro.

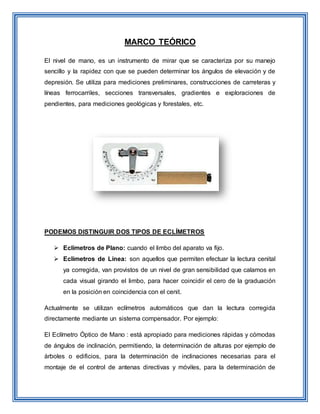

- 3. MARCO TEÓRICO El nivelde mano, es un instrumento de mirar que se caracteriza por su manejo sencillo y la rapidez con que se pueden determinar los ángulos de elevación y de depresión. Se utiliza para mediciones preliminares, construcciones de carreteras y líneas ferrocarriles, secciones transversales, gradientes e exploraciones de pendientes, para mediciones geológicas y forestales, etc. PODEMOS DISTINGUIR DOS TIPOS DE ECLÍMETROS Eclímetros de Plano: cuando el limbo del aparato va fijo. Eclímetros de Línea: son aquellos que permiten efectuar la lectura cenital ya corregida, van provistos de un nivel de gran sensibilidad que calamos en cada visual girando el limbo, para hacer coincidir el cero de la graduación en la posición en coincidencia con el cenit. Actualmente se utilizan eclímetros automáticos que dan la lectura corregida directamente mediante un sistema compensador. Por ejemplo: El Eclímetro Óptico de Mano : está apropiado para mediciones rápidas y cómodas de ángulos de inclinación, permitiendo, la determinación de alturas por ejemplo de árboles o edificios, para la determinación de inclinaciones necesarias para el montaje de el control de antenas directivas y móviles, para la determinación de
- 4. alturas de paredese inclinación de perforaciones en canteras, estudios agrícolas, levantamientos de perfiles longitudinales y transversales para la reducción de distancias inclinadas, etc. Este instrumento nos permite, además, obtener una lectura rápida y segura de las escalas con un error mínimo en la medición y se puede utilizar como nivel automático o a mano para nivelaciones, porque la línea cero oscila automáticamente a la posición horizontal. EQUIPOS Y/O MATERIALES Eclímetro: Es un instrumento pequeño el cual tiene la forma de un transportador además esta formado por un tubo que permite sostenerlo, por un visor (que no tiene aumento), un nivel de aire anular y un vernier que nos permite realizar mediciones más precisas, adosados entre sí que permiten medir ángulos verticales.
- 5. Esta graduada enángulos sexagesimales, el vernier sirve para medir los ángulos hasta en minutos, el vernier esta formado por un hombro, un brazo, la mano en donde hay divisiones del 0 al 60 hacia la izquierda y hacia la derecha, estas son las graduaciones del vernier para leer los minutos de los ángulos y el reloj que es el tornillo de sujeción. Para los Ángulos de Elevación se usan las divisiones de 0 – 60 de la derecha. Para los Ángulos de Depresión se usan las divisiones de 0 – 60 de la izquierda Jalones: Son instrumentos pesados de forma cilíndrica longitudinal con aproximadamente un diámetro promedio de ¾′′ (de pulg.), pero el tamaño no es fijo, la tendencia es que sean más delgados para facilitar su uso, posee una longitud de 2 a 3 metros de largo y uno de sus extremos termina en forma de punta.
- 6. Su material esde metal, ha sido pintado de color rojo y blanco para poder visualizarlo a grandes distancias Cinta Métrica: Esta es de plástico formadas por polímeros los cuales llevan incrustadas fibras de vidrio que le dan un poco de resistencia. A este tipo de cintas se les debe dar una determinada tensión para evitar errores en la medición. Una desventaja que presenta la cinta de plástico, que es la que usaremos en este trabajo, es que tienen a estirarse por su uso frecuente, dificultando una exacta medición.
- 7.
- 8.
- 9.

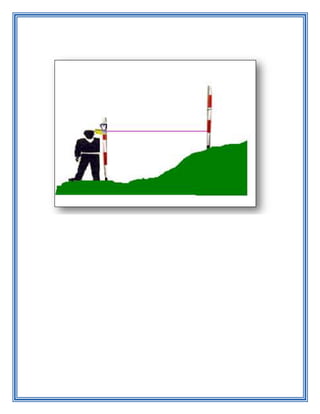

- 11. CONCLUSIONES Determinamos losusos del eclímetro, también hemos determinado los procedimientos para el replanteo de pendientes y desniveles. Se logró el reconocimiento de las partes del eclímetro. Se realizó la medición de una pendiente. Se halló el desnivel entre dos puntos. Se trazó una pendiente a una distancia conocida.
- 12. RECOMENDACIONES El trabajoen campo debe tomarse con bastante responsabilidad y seriedad para que los márgenes de error resulten no ser mayores a los permisibles. La práctica debe realizarse con un máximo de dos alumnos para agilizar el trabajo.
- 13. BIBLIOGRAFIA http://topve5.blogspot.com/eclimetro-o-nivel-de-mano.html http://html.rincondelvago.com/topografia_8.html TOPOGRAFÍA ELEMENTAL, Raymond E. Davis, Yoe Nelly TOPOGRAFÍA PRÁCTICA, Jorge Mendoza Dueñas, Samuel Quiñones TOPOGRAFÍA, Wolf / Brinker
