Este documento describe el uso del sistema de posicionamiento global diferencial (DGPS) para aplicaciones topográficas. El DGPS proporciona una mayor precisión que el GPS normal mediante correcciones de errores transmitidas desde una estación de referencia. Se detallan métodos como estático, estático rápido y cinemático, así como sus características, precisiones y aplicaciones.

1. “UNIVERSIDAD NACIONAL JOSE FAUSTINO SANCHEZ
CARRION”
FACULTAD DE INGENIERÍA QUIMICA Y METALURGICA
DOCENTE:
Ing. CHIRINOS DIAZ, Isai Keoma
INTEGRANTES:
➢ EDQUEN GARAY, Isael
➢ SOLIS CARPIO, Felix
➢ MEDINA ESPINOZA, Abel
HUACHO - 2022
TOPOGRAFIA

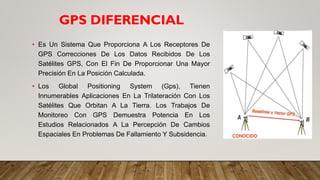

2. GPS DIFERENCIAL
• Es Un Sistema Que Proporciona A Los Receptores De
GPS Correcciones De Los Datos Recibidos De Los
Satélites GPS, Con El Fin De Proporcionar Una Mayor
Precisión En La Posición Calculada.
• Los Global Positioning System (Gps), Tienen
Innumerables Aplicaciones En La Trilateración Con Los
Satélites Que Orbitan A La Tierra. Los Trabajos De
Monitoreo Con GPS Demuestra Potencia En Los
Estudios Relacionados A La Percepción De Cambios
Espaciales En Problemas De Fallamiento Y Subsidencia.

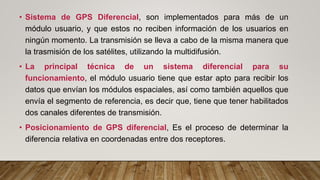

3. • Sistema de GPS Diferencial, son implementados para más de un
módulo usuario, y que estos no reciben información de los usuarios en
ningún momento. La transmisión se lleva a cabo de la misma manera que
la trasmisión de los satélites, utilizando la multidifusión.
• La principal técnica de un sistema diferencial para su
funcionamiento, el módulo usuario tiene que estar apto para recibir los
datos que envían los módulos espaciales, así como también aquellos que
envía el segmento de referencia, es decir que, tiene que tener habilitados
dos canales diferentes de transmisión.
• Posicionamiento de GPS diferencial, Es el proceso de determinar la
diferencia relativa en coordenadas entre dos receptores.

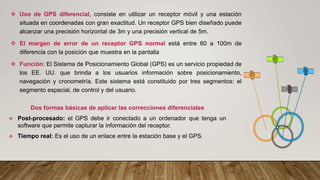

4. ❖ Uso de GPS diferencial, consiste en utilizar un receptor móvil y una estación
situada en coordenadas con gran exactitud. Un receptor GPS bien diseñado puede
alcanzar una precisión horizontal de 3m y una precisión vertical de 5m.
❖ El margen de error de un receptor GPS normal está entre 60 a 100m de
diferencia con la posición que muestra en la pantalla
❖ Función: El Sistema de Posicionamiento Global (GPS) es un servicio propiedad de
los EE. UU. que brinda a los usuarios información sobre posicionamiento,
navegación y cronometría. Este sistema está constituido por tres segmentos: el
segmento espacial, de control y del usuario.
Dos formas básicas de aplicar las correcciones diferenciales
❖ Post-procesado: el GPS debe ir conectado a un ordenador que tenga un
software que permite capturar la información del receptor.
❖ Tiempo real: Es el uso de un enlace entre la estación base y el GPS.

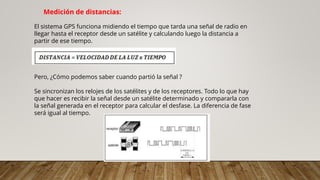

5. Medición de distancias:
El sistema GPS funciona midiendo el tiempo que tarda una señal de radio en
llegar hasta el receptor desde un satélite y calculando luego la distancia a
partir de ese tiempo.
Pero, ¿Cómo podemos saber cuando partió la señal ?
Se sincronizan los relojes de los satélites y de los receptores. Todo lo que hay
que hacer es recibir la señal desde un satélite determinado y compararla con
la señal generada en el receptor para calcular el desfase. La diferencia de fase
será igual al tiempo.

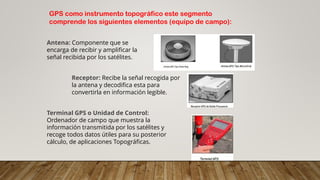

6. GPS como instrumento topográfico este segmento
comprende los siguientes elementos (equipo de campo):
Antena: Componente que se
encarga de recibir y amplificar la
señal recibida por los satélites.
Receptor: Recibe la señal recogida por
la antena y decodifica esta para
convertirla en información legible.
Terminal GPS o Unidad de Control:
Ordenador de campo que muestra la
información transmitida por los satélites y
recoge todos datos útiles para su posterior
cálculo, de aplicaciones Topográficas.

7. ESTRUCTURA DGPS
Estación Monitorizada (referencia)
Está compuesta por:
➢ Un receptor GPS.
➢ Un microprocesador, para calcular los errores del sistema GPS y para
generar la estructura del mensaje que se envía a los receptores.
➢ Transmisor, para establecer un enlace de datos unidireccional hacia
los receptores de los usuarios finales.
➢ Equipo de usuario, compuesto por un receptor DGPS (GPS + receptor
del enlace de datos desde la estación monitorizada).

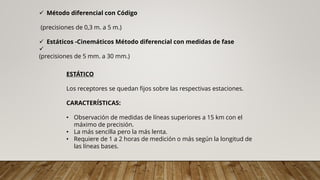

8. ESTÁTICO
Los receptores se quedan fijos sobre las respectivas estaciones.
CARACTERÍSTICAS:
• Observación de medidas de líneas superiores a 15 km con el
máximo de precisión.
• La más sencilla pero la más lenta.
• Requiere de 1 a 2 horas de medición o más según la longitud de
las líneas bases.
✓ Método diferencial con Código
(precisiones de 0,3 m. a 5 m.)
✓ Estáticos -Cinemáticos Método diferencial con medidas de fase
✓
(precisiones de 5 mm. a 30 mm.)

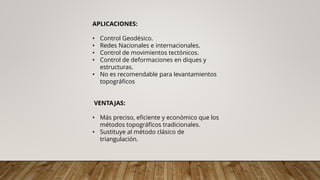

9. APLICACIONES:
• Control Geodésico.
• Redes Nacionales e internacionales.
• Control de movimientos tectónicos.
• Control de deformaciones en diques y
estructuras.
• No es recomendable para levantamientos
topográficos
VENTAJAS:
• Más preciso, eficiente y económico que los
métodos topográficos tradicionales.
• Sustituye al método clásico de
triangulación.

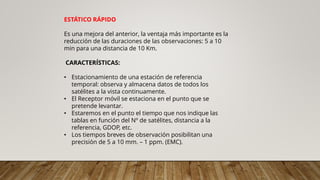

10. ESTÁTICO RÁPIDO
Es una mejora del anterior, la ventaja más importante es la
reducción de las duraciones de las observaciones: 5 a 10
min para una distancia de 10 Km.
CARACTERÍSTICAS:
• Estacionamiento de una estación de referencia
temporal: observa y almacena datos de todos los
satélites a la vista continuamente.
• El Receptor móvil se estaciona en el punto que se
pretende levantar.
• Estaremos en el punto el tiempo que nos indique las
tablas en función del Nº de satélites, distancia a la
referencia, GDOP, etc.
• Los tiempos breves de observación posibilitan una
precisión de 5 a 10 mm. – 1 ppm. (EMC).

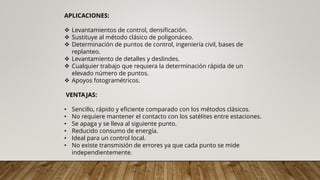

11. APLICACIONES:
❖ Levantamientos de control, densificación.
❖ Sustituye al método clásico de poligonáceo.
❖ Determinación de puntos de control, ingeniería civil, bases de
replanteo.
❖ Levantamiento de detalles y deslindes.
❖ Cualquier trabajo que requiera la determinación rápida de un
elevado número de puntos.
❖ Apoyos fotogramétricos.
VENTAJAS:
• Sencillo, rápido y eficiente comparado con los métodos clásicos.
• No requiere mantener el contacto con los satélites entre estaciones.
• Se apaga y se lleva al siguiente punto.
• Reducido consumo de energía.
• Ideal para un control local.
• No existe transmisión de errores ya que cada punto se mide
independientemente.
