1. Terrazas Ajardinadas

2. Cubierta ajardinada.
Una cubierta ajardinada es el techo de una edificación que está
parcial o totalmente cubierto de vegetación, ya sea en suelo o en
un medio de cultivo apropiado. No se refiere a techos de color
verde, como los de tejas de dicho color ni tampoco a techos con
jardines en macetas. Se refiere en cambio a tecnologías usadas en
los techos para mejorar el hábitat o ahorrar consumo de energía, es
decir tecnologías que cumplen una función ecológica.
http://www.urbezaragoza.com/wpcontent/uploads/2010/01/ciudad-de-zaragoza.bmp
Reconstrucción de casas vikingas en la Isla de Terranova.
Un techo verde moderno (Academia de Ciencias
de California). Construido para cuidado mínimo
usando plantas no nativas bien resistentes al
clima inhóspito de un techo.

3. Ventajas ecológicas de una cubierta ajardinada.
Al instalar una cubierta verde se puede obtener las siguientes ventajas.
• Retención del agua
Las cubiertas ajardinadas son capaces de
retener hasta el 90 % de la precipitación.
Una gran parte de esta agua es devuelta a
la atmósfera, el resto fluye de forma
retardada a los sistemas de desagüe. Así se
puede disminuir la dimensión de los
conductos y a la vez se reducen costes de
desagüe.
•Mejora del clima urbano
Las cubiertas ajardinadas reducen el
calentamiento atmosférico y humedecen el
ambiente urbano creando así un clima más
agradable.

4. •Reducción de la contaminación
Las cubiertas ajardinadas actúan como un
filtro que retiene elementos tóxicos, por lo
que
contribuyen
a
reducir
la
contaminación atmosférica. Del mismo
modo, el sustrato filtra el agua de la lluvia
reduciendo en ella las sustancias nocivas.
•Mejor protección contra el ruido
Las cubiertas ajardinadas reducen la
reflexión sonora hasta 3 dB y son capaces de
mejorar la insonorización hasta 8 dB. Así, son
ideales para edificios rodeados de focos
ruidosos.
•Espacio vital adicional
Las cubiertas ajardinadas compensan gran
parte de las zonas verdes perdidas a causa
de la urbanización; los ajardinamientos
extensivos son los que ofrecen mayores
posibilidades de compensación.

5. Ventajas económicas de una cubierta ajardinada.
•Prolongación de la vida útil de la
impermeabilización
Bajo
una
cubierta
ajardinada
la
impermeabilización está protegida contra la
radiación ultravioleta, el granizo, el calor y el frío.
Las tensiones causadas por las diferencias
térmicas son reducidas de forma que la vida útil
de la lámina impermeabilizante se prolonga.
•Ahorro de energía
Los sistemas de ajardinamiento con función
aislante como el sistema DUO – con cubierta
Floratherm® – tienen un factor calorífico (factor k)
reconocido. El valor aislante de la cubierta se
puede añadir al de la construcción, pudiendo
llegar a una reducción de gasto de gasóleo de
hasta 2 l/m².
•Superficie libre utilizable
El uso que puede darse a las cubiertas
ajardinadas es múltiple y variado: zonas de ocio,
jardines, parques infantiles, áreas deportivas e
incluso cafés; todo ello es posible sin la necesidad
de adquirir terreno adicional.

6. Tipos de cubiertas ajardinadas.
Las cubiertas ajardinadas se clasifican en dos grupos importantes de
enumerar; CUBIERTAS INTENSIVAS y CUBIERTAS EXTENSIVAS, según la
profundidad del medio de cultivo y del grado de mantenimiento
requerido.
CUBIERTAS INTENSIVAS.
Se los considera "intensivos" porque requieren mucho trabajo, irrigación, abono y
otros cuidados. Los techos intensivos son de tipo parque con fácil acceso y
pueden incluir desde especias para la cocina a arbustos y hasta árboles
pequeños.
Tienen un espesor mayor de 15 centímetros de medio de crecimiento. Ideales
para grandes jardines, incluso con árboles frutales, hortalizas, verduras, etc. Por sus
cargas adicionales se destina a construcciones nuevas. El peso saturado puede
oscilar entre 240 y 960 kilogramos por metro cuadrado.

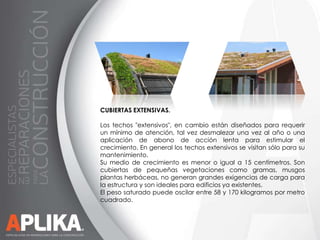

7. CUBIERTAS EXTENSIVAS.
Los techos "extensivos", en cambio están diseñados para requerir
un mínimo de atención, tal vez desmalezar una vez al año o una
aplicación de abono de acción lenta para estimular el
crecimiento. En general los techos extensivos se visitan sólo para su
mantenimiento.
Su medio de crecimiento es menor o igual a 15 centímetros. Son
cubiertas de pequeñas vegetaciones como gramas, musgos
plantas herbáceas, no generan grandes exigencias de carga para
la estructura y son ideales para edificios ya existentes.
El peso saturado puede oscilar entre 58 y 170 kilogramos por metro
cuadrado.

8. Sistema cubierta ajardinada.
Vegetación
Tierra
Geotextil
Dren.
Geotextil
Membrana PVC
Cubierta.

9. Especificaciones del sistema.
ESPECIES VEGETALES Y SUSTRATO DE TIERRA
Deberán utilizarse sistemas radicales de poca profundidad y sin raíz pivotante,
con buena capacidad de regeneración y con una altura de crecimiento de
acuerdo al tipo de sistema que se vaya a utilizar ya sea INTENSIVA o EXTENSIVA
La capa de sustrato desempeña las
funciones de suministrar nutrientes,
agua y oxígeno, así como soporte
físico de la vegetación. Se
recomienda que tenga un espesor
mínimo de 4 cm y máximo de 15
cm. La descomposición biológica y
la compactación de esta capa
deberá ser mínima, constando en
su
mayoría
de
componente
inorgánicos y con una capa
superficial de materiales porosos de
naturaleza mineral que prevenga
los efectos del viento.

10. Especificaciones del sistema.
La capa filtrante se sitúa por
encima de la capa drenante y
debajo de ella para impedir el
paso de las partículas de finos
del sustrato y, por tanto, la
obstrucción
de
la
capa
drenante. Para ello se utiliza
una
capa
separadora
de
geotextil.
GEOTEXTIL NO TEJIDO 1600
Es un Geotextil de polipropileno, conformado
por un sistema de fibras, punzonado por
agujas, se produce bajo un Sistema de Gestión
de Calidad de acuerdo con los requerimientos
de la Norma de Calidad ISO 9001-2000 y un
Sistema de Gestión Ambiental bajo la Norma
Internacional ISO 14001. Es altamente resistente
a la degradación biológica y química, que
normalmente se encuentra en los suelos.

11. Especificaciones del sistema.
Capa drenante
La capa drenante se deberá disponer encima de la Capa Filtrante a modo de
drenaje y protección mecánica de la membrana, asegurando su
funcionalidad incluso en condiciones de lluvia continuada e intensa
proliferación de raíces. Para ello se utiliza un geocompuesto drenante
formado por una lámina alveolar de polietileno de alta densidad pegada a
un geotextil no tejido termosoldado, formando los alvéolos una cámara entre
el geocompuesto y la membrana impermeabilizante a través de la cual
circula el aire y el vapor de agua.
La parte interior de los alvéolos, situada
hacia arriba, sirve como punto de
reserva
y/o
retención
de
agua,
poniéndola a disposición de las plantas
en
las
épocas
de
mayor
evapotranspiración.
Las
membranas
impermeabilizantes
utilizadas en estas cubiertas deben ser
resistentes a la perforación por raíces y a
microorganismos.
Nota: En estas cubiertas, si la capa de
tierra vegetal es superior a 30 cm, ésta
actúa como un aislamiento eficaz, por lo
tanto no es necesario colocar uno
tradicional.

12. Especificaciones del sistema.
Lámina impermeabilizante
Es conveniente levantar la lámina impermeabilizante como mínimo unos
15 cm en todo el encuentro con los paramentos verticales.
IMPERVINIL NE 1200 RF.
ESPECIFICACIONES TECNICAS:
Membrana de PVC flexible, reforzada con
tela (armadura) de poliéster de alta
tenacidad.
• 100% impermeable.
• Con protección biocida, frente a
bacterias, hongos y algas.
• Especificada bajo la norma internacional
UNE 104416 y ASTM D 4434.
