Lo que se debe tener en cuenta al hacer una foto.
En esta presentación conocerás los conceptos básicos que te permitirán mejorar tus fotografías y te ayudaran a utilizar y comprender el lenguaje fotográfico.
Una señal analógica es una señal generada por algún tipo de fenómeno electromagnético; que es representable por una función matemática continua en la que es variable su amplitud y periodo en función del tiempo.

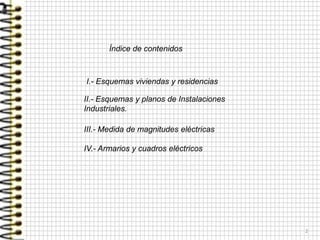

2. 2
I.- Esquemas viviendas y residencias

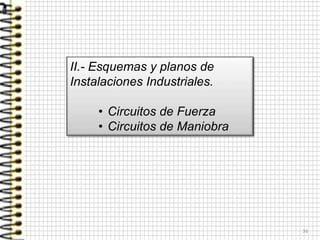

II.- Esquemas y planos de Instalaciones
Industriales.

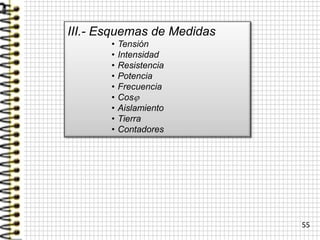

III.- Medida de magnitudes eléctricas
IV.- Armarios y cuadros eléctricos
Índice de contenidos
3. 3

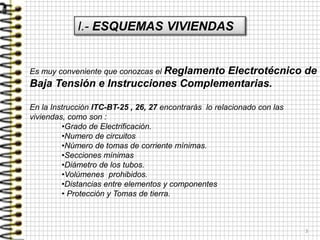

Es muy conveniente que conozcas el Reglamento Electrotécnico de
Baja Tensión e Instrucciones Complementarias.
En la Instrucción ITC-BT-25 , 26, 27 encontrarás lo relacionado con las
viviendas, como son :
•Grado de Electrificación.
•Numero de circuitos
•Número de tomas de corriente mínimas.
•Secciones mínimas
•Diámetro de los tubos.
•Volúmenes prohibidos.
•Distancias entre elementos y componentes
• Protección y Tomas de tierra.
I.- ESQUEMAS VIVIENDAS
4. 4
I.- TIPOS BÁSICOS DE ESQUEMAS VIVIENDAS
Esquema explicativos para resolver problemas en la fase de diseño pueden ser:
•Esquema explicativo Funcional
•Esquema explicativo de emplazamiento
•Esquema explicativo de circuitos.
Esquemas de conexiones están orientados a resolver los problemas de
ejecución material. En estos esquemas puede ser conviene simplificar sin perder
información y entonces son los esquemas unifilares y por el contrario sin
simplificar se llaman multifilares. Podemos encontrar.
•Esquema de conexiones unifilar, en el emplazamiento
•Esquema de conexiones unifilar
•Esquema de conexiones multifilar
En Función de la función que tienen en la instalación se pueden clasificar en:
•Esquemas de circuitos de fuerza o potencia
•Esquemas de circuitos de maniobra o mando
5. 5
La instalación de los tubos y canalización deben cumplir las siguientes
prescripciones.
•El trazado debe ser siguiendo líneas horizontales y verticales, los recorridos
horizontales máximo a 50cm del techo o suelo y los verticales a 20cm de esquinas o
bordes de puertas.
•Los interruptores se colocan entre 90 y 110 cm, y los enchufes a 30m del suelo, las
tomas de corriente de las mesillas se ponen a 80cm del suelo
•Los enchufes de la cocina se pondrán a distinta altura según los casos.
•Se colocarán los registros necesarios máxima separación entre si de 15 m.
•Entre dos registros el tubo debe hacer menos de 3 curvas
•La conexión se hace dentro de las cajas con regletas de conexión
•Por el suelo entre forjado y revestimiento, los tubos que deberán quedar recubiertos
por una capa de hormigón o mortero de 1 centímetro de espesor, como mínimo.
6. 6

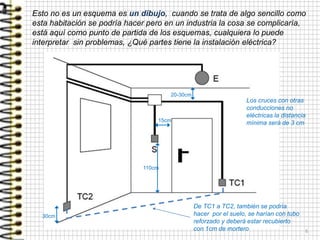

Esto no es un esquema es un dibujo, cuando se trata de algo sencillo como
esta habitación se podría hacer pero en un industria la cosa se complicaría,
está aquí como punto de partida de los esquemas, cualquiera lo puede
interpretar sin problemas, ¿Qué partes tiene la instalación eléctrica?
30cm
110cm
20-30cm
15cm
Los cruces con otras
conducciones no
eléctricas la distancia
mínima será de 3 cm
De TC1 a TC2, también se podría
hacer por el suelo, se harían con tubo
reforzado y deberá estar recubierto
con 1cm de mortero
7. 7

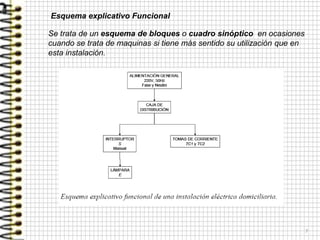

Esquema explicativo Funcional
Se trata de un esquema de bloques o cuadro sinóptico en ocasiones
cuando se trata de maquinas si tiene más sentido su utilización que en
esta instalación.
8. 8
Esquema explicativo de emplazamiento
Este esquema es útil para sacar la relación de componentes y conocer
su distribución espacial. Mediante una línea de trazos se puede indicar
desde donde se gobiernan la lámparas
9. 9
Esquema explicativo de circuitos
Este esquema es útil para ver las conexiones, también nos serviría para
sacar la lista de materiales
Circuito 1 Circuito 2
10. 10

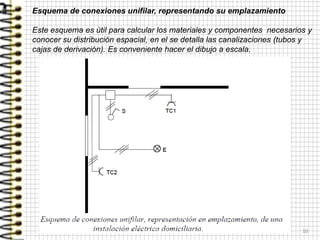

Esquema de conexiones unifilar, representando su emplazamiento
Este esquema es útil para calcular los materiales y componentes necesarios y
conocer su distribución espacial, en el se detalla las canalizaciones (tubos y
cajas de derivación). Es conveniente hacer el dibujo a escala.
11. 11
Esquema de conexiones unifilar.
Este esquema es útil para saber los componentes, pero no podemos
calcular las longitudes de tubos y conductores.
12. 12

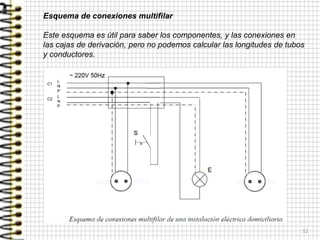

Esquema de conexiones multifilar
Este esquema es útil para saber los componentes, y las conexiones en
las cajas de derivación, pero no podemos calcular las longitudes de tubos
y conductores.
L
N
C1
L
N
P
L
N
P
C2
13. 13
Tabla de material. Esta tabla se irá completando a medida que se realizan
los circuitos de las distintas estancias de la casa, el objeto es sacar el total
para después presupuestar. (dejar filas para otros materiales )
Estancia 1 Dormitorio Salón Cocina Baño Entrada TOTALES
Interruptor 1 u
Conmutador
Cruce
Toma 16A +T 2 u
Toma 20A +T
Toma 25A +T
Hilo 1.5 mm2
Aaul, marrón, verde
15 m
Hilo 2.5 mm2
Aaul, marrón, verde
18 m
Hilo 4 mm2
Aaul, marrón, verde
Hilo 6 mm2
Aaul, marrón, verde
Tubo 16 mm 5 m
Tubo 20 mm 6 m
Tubo 25 mm
Caja Derivación
100x100
1 u
Caja Derivación
200x100
Borneros de
conexión 6 mm
3 u
Portalámparas 1 u
14. 14

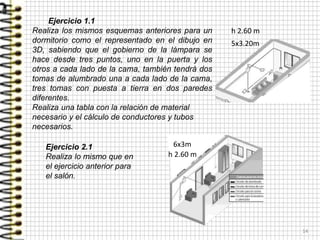

Ejercicio 1.1
Realiza los mismos esquemas anteriores para un
dormitorio como el representado en el dibujo en
3D, sabiendo que el gobierno de la lámpara se
hace desde tres puntos, uno en la puerta y los
otros a cada lado de la cama, también tendrá dos
tomas de alumbrado una a cada lado de la cama,
tres tomas con puesta a tierra en dos paredes
diferentes.
Realiza una tabla con la relación de material
necesario y el cálculo de conductores y tubos
necesarios.
Ejercicio 2.1
Realiza lo mismo que en
el ejercicio anterior para
el salón.
5x3.20m
6x3m
h 2.60 m
h 2.60 m
15. 15

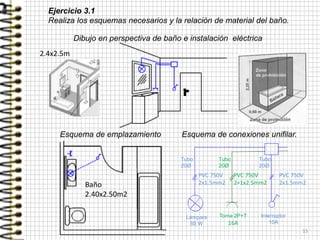

Esquema de emplazamiento Esquema de conexiones unifilar.
Dibujo en perspectiva de baño e instalación eléctrica
Ejercicio 3.1
Realiza los esquemas necesarios y la relación de material del baño.
Baño
2.40x2.50m2
PVC 750V
2x1.5mm2
PVC 750V
2+1x2.5mm2
PVC 750V
2x1.5mm2
Lámpara
60 W
Toma 2P+T
16A
Interruptor
10A
Tubo
20Ø
Tubo
20Ø
Tubo
20Ø
2.4x2.5m
16. 16
Ejercicio 4.1
Realiza el esquema unifilar de conexiones indicando las secciones y
diámetro del tubo, así mismo realiza la relación de material de la
instalación de la cocina
17. 17

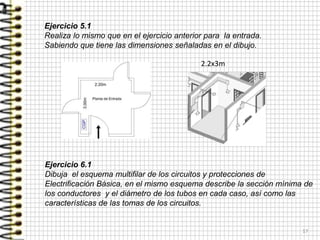

Ejercicio 5.1
Realiza lo mismo que en el ejercicio anterior para la entrada.
Sabiendo que tiene las dimensiones señaladas en el dibujo.
Ejercicio 6.1
Dibuja el esquema multifilar de los circuitos y protecciones de
Electrificación Básica, en el mismo esquema describe la sección mínima de
los conductores y el diámetro de los tubos en cada caso, así como las
características de las tomas de los circuitos.
2.2x3m
18. 18

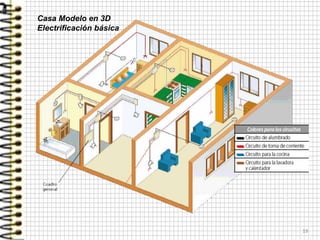

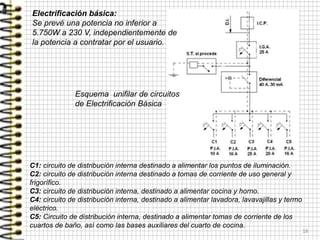

C1: circuito de distribución interna destinado a alimentar los puntos de iluminación.
C2: circuito de distribución interna destinado a tomas de corriente de uso general y
frigorífico.
C3: circuito de distribución interna, destinado a alimentar cocina y horno.
C4: circuito de distribución interna, destinado a alimentar lavadora, lavavajillas y termo
eléctrico.
C5: Circuito de distribución interna, destinado a alimentar tomas de corriente de los
cuartos de baño, así como las bases auxiliares del cuarto de cocina.
Esquema unifilar de circuitos
de Electrificación Básica
Electrificación básica:
Se prevé una potencia no inferior a
5.750W a 230 V, independientemente de
la potencia a contratar por el usuario.

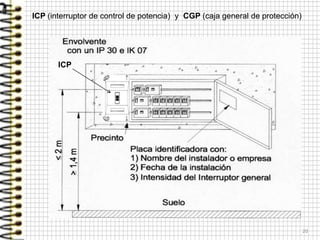

22. 22

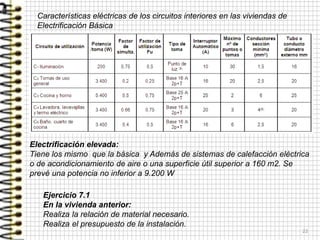

Características eléctricas de los circuitos interiores en las viviendas de
Electrificación Básica
Electrificación elevada:
Tiene los mismo que la básica y Además de sistemas de calefacción eléctrica
o de acondicionamiento de aire o una superficie útil superior a 160 m2. Se
prevé una potencia no inferior a 9.200 W
Ejercicio 7.1
En la vivienda anterior:
Realiza la relación de material necesario.
Realiza el presupuesto de la instalación.

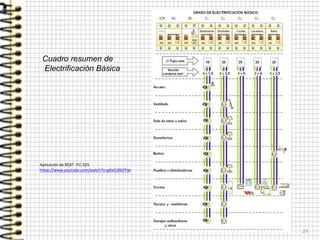

25. 25

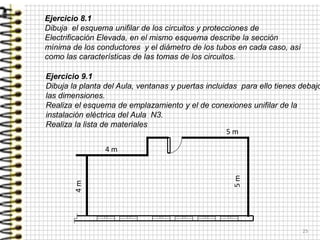

Ejercicio 9.1
Dibuja la planta del Aula, ventanas y puertas incluidas para ello tienes debajo
las dimensiones.
Realiza el esquema de emplazamiento y el de conexiones unifilar de la
instalación eléctrica del Aula N3.
Realiza la lista de materiales
5 m
4 m
5m
4m
Ejercicio 8.1
Dibuja el esquema unifilar de los circuitos y protecciones de
Electrificación Elevada, en el mismo esquema describe la sección
mínima de los conductores y el diámetro de los tubos en cada caso, así
como las características de las tomas de los circuitos.
26. 26
Esquemas de conmutación
Circuito conmutado
Para gobierno de una
lámpara desde 2 puntos
Circuito conmutado con
cruce
Para gobierno de una
lámpara desde 3 ó más
puntos.
Circuito conmutado largo.
Para gobierno de una
lámpara desde 2 puntos.
L N
L N
N L L N

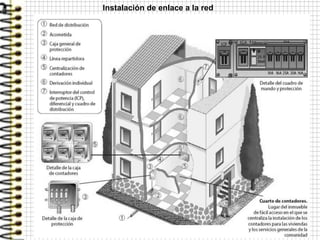

28. La instalación de enlace puede ser para:
- Uno o dos usuarios.
- Para varios usuarios con colocación de contadores en forma centralizada en un lugar.
- Para varios usuarios con colocación de contadores en forma centralizada en más de un
lugar .
Centralizada en un lugar
28
1.-Red de distribución.
2.-Acometida.
3.-Caja general de protección.
4.-Línea general de alimentación .
5.-Interruptor general de maniobra .
7.-Emplazamiento de contadores .
8.-Derivación Individual.
9.-Fusible de seguridad .
10.-Contador
11.-Caja para interruptor de control de potencia
12.-Dispositivos generales de mando y protección
13.-Instalación interior

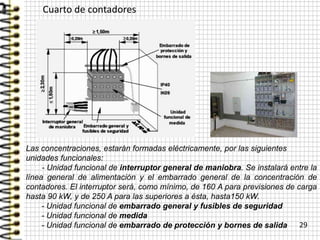

29. Cuarto de contadores
29
Las concentraciones, estarán formadas eléctricamente, por las siguientes
unidades funcionales:
- Unidad funcional de interruptor general de maniobra. Se instalará entre la
línea general de alimentación y el embarrado general de la concentración de
contadores. El interruptor será, como mínimo, de 160 A para previsiones de carga
hasta 90 kW, y de 250 A para las superiores a ésta, hasta150 kW.
- Unidad funcional de embarrado general y fusibles de seguridad
- Unidad funcional de medida
- Unidad funcional de embarrado de protección y bornes de salida

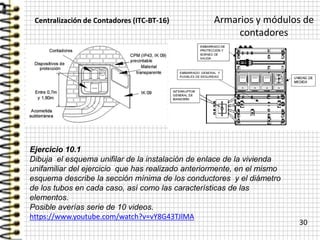

30. Armarios y módulos de
contadores
30
Centralización de Contadores (ITC-BT-16)
Ejercicio 10.1
Dibuja el esquema unifilar de la instalación de enlace de la vivienda
unifamiliar del ejercicio que has realizado anteriormente, en el mismo
esquema describe la sección mínima de los conductores y el diámetro
de los tubos en cada caso, así como las características de las
elementos.
Posible averías serie de 10 videos.
https://www.youtube.com/watch?v=vY8G43TJlMA
31. 31

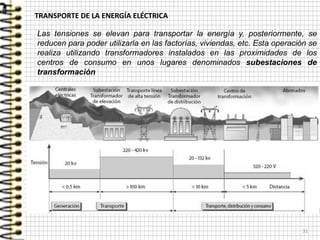

Las tensiones se elevan para transportar la energía y, posteriormente, se
reducen para poder utilizarla en las factorías, viviendas, etc. Esta operación se
realiza utilizando transformadores instalados en las proximidades de los
centros de consumo en unos lugares denominados subestaciones de
transformación
TRANSPORTE DE LA ENERGÍA ELÉCTRICA
32. 32

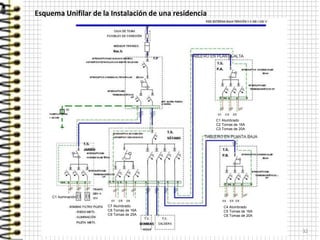

Esquema Unifilar de la Instalación de una residencia
C1 Alumbrado
C2 Tomas de 16A
C3 Tomas de 20A
C4 Alumbrado
C5 Tomas de 16A
C6 Tomas de 20A
C7 Alumbrado
C8 Tomas de 16A
C9 Tomas de 25A
C1 Iluminación
33. 33
Ejercicio 11.1
Dibuja el esquema unifilar de la residencia anterior pero debes añadir:
El esquema del circuito del ascensor
El esquema de la apertura de la puerta de garaje.
Deberás tener en cuenta
Potencia del ascensor 10 CV
Potencia del motor de puerta 1CV
Dibuja la representación multifilar de cada estancia por separado, pon tu
mismo el número de lámparas y tomas de corriente de cada circuito, ten
en cuenta que se trata de una residencia de 10 habitaciones por planta
con salón, comedor cocina y un pequeño jardín con una fuente.
La cocina está en el sótano, el comedor en el bajo y el salón en la 1º
planta
34. 34

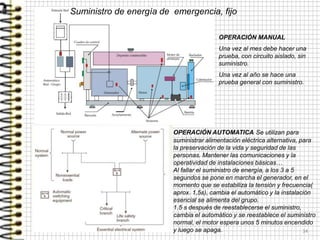

OPERACIÓN AUTOMATICA Se utilizan para
suministrar alimentación eléctrica alternativa, para
la preservación de la vida y seguridad de las
personas. Mantener las comunicaciones y la
operatividad de instalaciones básicas…
Al fallar el suministro de energía, a los 3 a 5
segundos se pone en marcha el generador, en el
momento que se estabiliza la tensión y frecuencia(
aprox. 1,5s), cambia el automático y la instalación
esencial se alimenta del grupo.
1.5 s después de reestablecerse el suministro,
cambia el automático y se reestablece el suministro
normal, el motor espera unos 5 minutos encendido
y luego se apaga.
Suministro de energía de emergencia, fijo
OPERACIÓN MANUAL
Una vez al mes debe hacer una
prueba, con circuito aislado, sin
suministro.
Una vez al año se hace una
prueba general con suministro.
35. 35

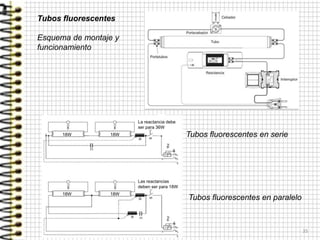

Tubos fluorescentes en serie
Tubos fluorescentes en paralelo
Tubos fluorescentes
Esquema de montaje y
funcionamiento
18W 18W
La reactancia debe
ser para 36W
18W 18W
Las reactancias
deben ser para 18W
36. 36
II.- Esquemas y planos de
Instalaciones Industriales.
• Circuitos de Fuerza
• Circuitos de Maniobra
38. 38

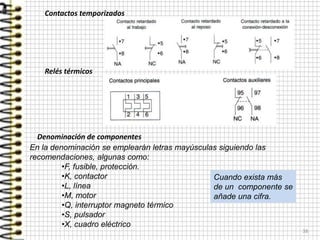

Relés térmicos
Contactos temporizados
Denominación de componentes
En la denominación se emplearán letras mayúsculas siguiendo las
recomendaciones, algunas como:
•F, fusible, protección.
•K, contactor
•L, línea
•M, motor
•Q, interruptor magneto térmico
•S, pulsador
•X, cuadro eléctrico
Cuando exista más
de un componente se
añade una cifra.

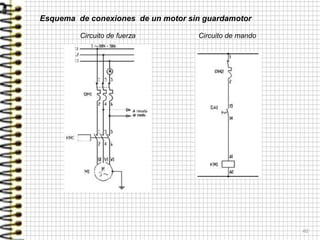

41. 41

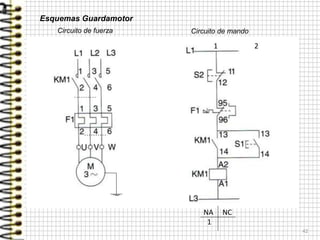

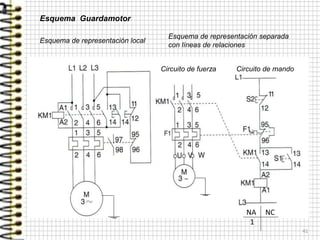

Esquema Guardamotor
Circuito de fuerza Circuito de mando
Esquema de representación local
Esquema de representación separada
con líneas de relaciones
NA NC
1
44. 44
Esquemas de circuitos de potencia
Cuando se trata de instalaciones grandes y complejas se numeran los
folios o planos de los circuitos, en las memorias y esquemas se hace
referencia a los componentes mediante el folio o plano y las coordenadas
o líneas de referencia que se suelen poner en la parte inferior
45. 45

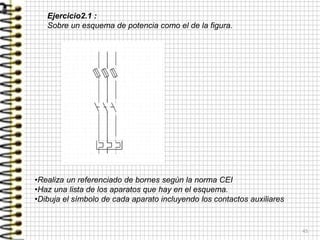

Ejercicio2.1 :
Sobre un esquema de potencia como el de la figura.
•Realiza un referenciado de bornes según la norma CEI
•Haz una lista de los aparatos que hay en el esquema.
•Dibuja el símbolo de cada aparato incluyendo los contactos auxiliares
46. 46

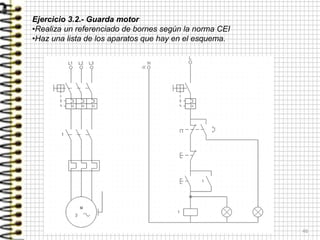

Ejercicio 3.2.- Guarda motor
•Realiza un referenciado de bornes según la norma CEI
•Haz una lista de los aparatos que hay en el esquema.
47. 47

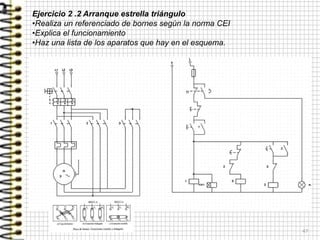

Ejercicio 2 .2 Arranque estrella triángulo
•Realiza un referenciado de bornes según la norma CEI
•Explica el funcionamiento
•Haz una lista de los aparatos que hay en el esquema.
48. 48

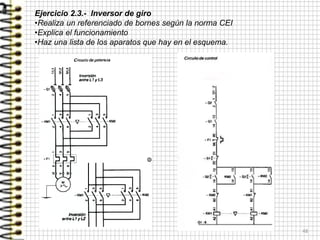

Ejercicio 2.3.- Inversor de giro
•Realiza un referenciado de bornes según la norma CEI
•Explica el funcionamiento
•Haz una lista de los aparatos que hay en el esquema.
49. 49
Ejercicio 2 .4 Inversor de giro con arranque estrella triángulo
•Realiza un referenciado de bornes según la norma CEI
•Explica el funcionamiento
•Haz una lista de los aparatos que hay en el esquema.
50. 50
Ejercicio 2 .5 Arranque con resistencias
•Realiza un referenciado de bornes según la norma CEI
•Añade pilotos de señalización.
•Explica el funcionamiento
•Haz una lista de los aparatos que hay en el esquema.
51. 51
Ejercicio 2 .6 Arrancador de motor trifásico 2 hilos
•Explica el funcionamiento
•Haz una lista de los aparatos que hay en el esquema.
52. 52

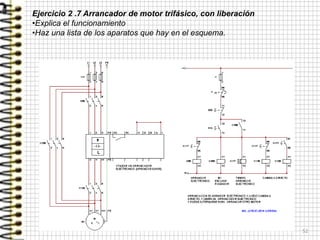

Ejercicio 2 .7 Arrancador de motor trifásico, con liberación
•Explica el funcionamiento
•Haz una lista de los aparatos que hay en el esquema.
53. 53
Ejercicio 2 .7 Arranque de 2 motores trifásicos, con 1 arrancador
•Explica el funcionamiento
•Haz una lista de los aparatos que hay en el esquema.
54. 54
Ejercicio 2 .7 Arranque de 2 motores trifásico, con 1 arrancador con
liberación
•Explica el funcionamiento
•Haz una lista de los aparatos que hay en el esquema.
56. 56
MEDIDAS DE TENSIÓN. Voltímetro
Medidas de Tensión CC Medidas de Tensión CA
Medidas de Tensión en sistemas trifásicos Medidas de Tensión AT
57. 57

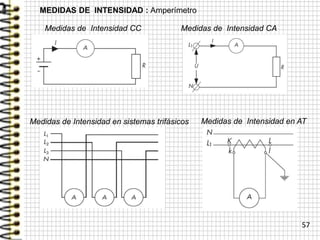

Medidas de Intensidad CC Medidas de Intensidad CA
MEDIDAS DE INTENSIDAD : Amperímetro
Medidas de Intensidad en sistemas trifásicos Medidas de Intensidad en AT
58. 58

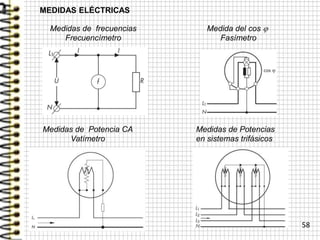

Medidas de Potencia CA
Vatímetro
MEDIDAS ELÉCTRICAS
Medidas de Potencias
en sistemas trifásicos
Medida del cos j
Fasímetro
Medidas de frecuencias
Frecuencímetro
59. 59
Medidas de Resistencia
con puente de Wheatstone
MEDIDAS DE RESISTENCIAS
Medidas de resistencia
Óhmetro
R1. R3
Rx = -------
R2
L1
Rx = R3 . ------
L2
Resistencia
conocida
L1 y L2 Longitud
conocida
Medidas de Resistencia
con puente de hilo
60. 60
Medidas de Resistencia
entre instalación y tierra
MEDIDAS DE RESISTENCIA DE AISLAMIENTO
Medidas de Resistencia
entre conductores
61. 61
.
Se efectuará la medición y se anotará el valor. Una vez obtenido este valor, se acerca la
sonda de tensión 1 m respecto al punto anterior y se vuelve a medir. Se repite la operación
anterior pero esta vez alejándose 1 m respecto al punto anterior y se vuelve a medir. Si los
dos nuevos valores son idénticos al inicial, o la diferencia es menos de( -3 %) o (+3 %)
respectivamente, la medición se dará por Correcta, También e anotará la distancia de la
sonda de tensión, en este caso 6,2 m).
Si las variaciones son mayores de las expresadas, alejaremos más ambas sondas.
Si no se pueden poner las sondas por ser urbanizada la zona en vez de hincado de
sondas, éstas se envolverán en bayetas húmedas y se empapa bien la zona.
https://www.youtube.com/watch?v=nVFVQkib3_k

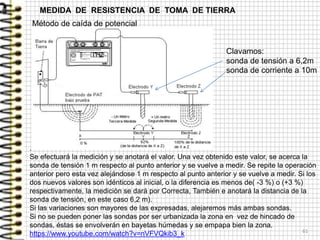

MEDIDA DE RESISTENCIA DE TOMA DE TIERRA
Método de caída de potencial
Clavamos:
sonda de tensión a 6,2m
sonda de corriente a 10m

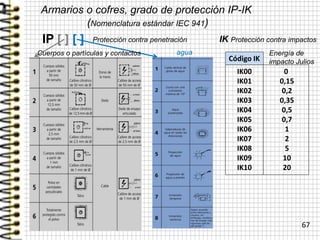

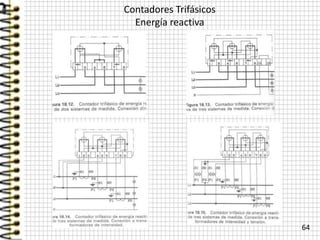

67. Armarios o cofres, grado de protección IP-IK
(Nomenclatura estándar IEC 941)
67
Código IK
Energía de
impacto Julios
IK00
IK01
IK02
IK03
IK04
IK05
IK06
IK07
IK08
IK09
IK10
0
0,15
0,2
0,35
0,5
0,7
1
2
5
10
20
IK Protección contra impactosIP [ ] [ ] Protección contra penetración
Cuerpos o partículas y contactos agua
68. Armario mural típico de un pequeño cuadro eléctrico
68
Canaleta
perforada
Regleteros
Componentes
sobre la puerta
Mazo de
cableado
Placa metálica
para colocar carril
Componentes sobre
el carril y chasis
Puerta
Cuerpo de armario de
Poliéster o metálico
Cerradura
Etiquetado
Y marcado
Espirales
Carril
Chasis o bastidor
69. Pasos a seguir para la realización de un cuadro eléctrico
69
1. Realizar el plano con esquema de fuerza y de mando del
circuito, regleteros y cuadros
2. Realizar la lista de componentes seleccionados, modelo,
marca con sus características.
3. Elegir el armario necesario para ubicar los componentes y
accesorios.
4. Hacer la representación topográfica de los componentes en
el chasis o placa a escala.
5. Representar los calados para entradas de prensaestopas, u
otros elementos que se coloque en la puerta.
6. Colocar los carriles y hacer los calados poner los pasa
tapas en el caso de poner pilotos de señalización, aparatos
de medida pulsadores …
7. Colocar en su caso las canaletas y regleteros
8. Colocar todos los elementos del cuadro
9. Cablearlos utilizando punteras para los terminales. Utilizar
colores normalizados para una mejor identificación .
10.Añadir marcas y etiquetas, tapar canaletas, poner espirales
70. 70
NA NC
2
NA NC
4
NA NC
5 3

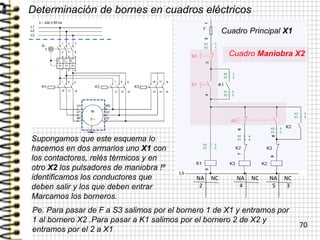

Determinación de bornes en cuadros eléctricos
Supongamos que este esquema lo
hacemos en dos armarios uno X1 con
los contactores, relés térmicos y en
otro X2 los pulsadores de maniobra !º
identificamos los conductores que
deben salir y los que deben entrar
Marcamos los borneros.
Pe. Para pasar de F a S3 salimos por el bornero 1 de X1 y entramos por
1 al bornero X2 .Para pasar a K1 salimos por el bornero 2 de X2 y
entramos por el 2 a X1
Cuadro Maniobra X2
Cuadro Principal X1

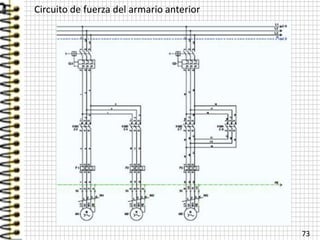

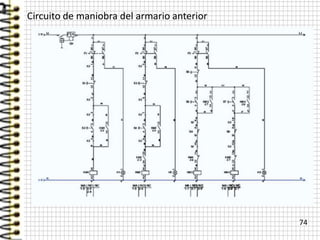

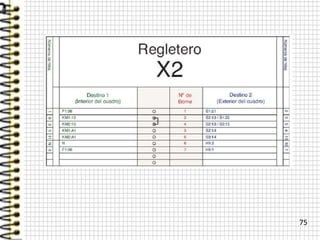

76. 76
Ejemplo
Se pretende realiza un armario para el accionamiento de motor trifásico de
0.75 CV de potencia. En botonera aparte se alojaran los pulsadores de
maniobra.
Realizar:
1. El plano con esquema de fuerza y de mando del circuito,
regleteros y cuadros
2. Elegir el armario necesario para ubicar los componentes y
accesorios.

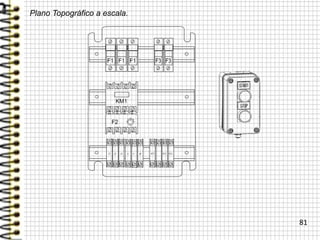

3. Hacer la representación topográfica de los componentes en el
chasis o placa a escala.
79. 79

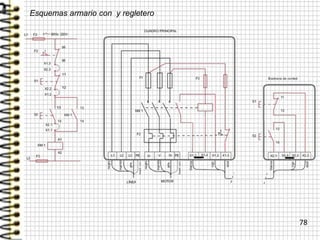

Esquema Regleteros
Regleteros X1
Origen De borne A borne
KM1-14 o X1.1 X2.1
F3, A1, A2 o X1.4
KM1-13 o X1.2 X2.2
F2-12 o X1.3 X3.2
Regletero X2
De borne A borne Destino
X1.1 X2.1 o S2-14
X1.4 X1.4 o S2-13
X1.2 X2.2 o S1-12
X1.3 X3.2 o S1-11

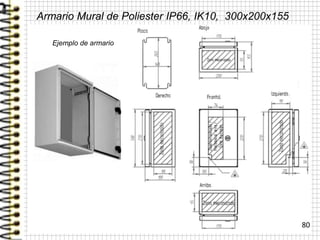

80. Armario Mural de Poliester IP66, IK10, 300x200x155
80
Ejemplo de armario
82. 82
Se pretende realizar un armario para el accionamiento de termo-ventilador
motor trifásico como el del esquema de la figura. En la puerta del armario se
deberá colocar las lámparas de señalización y los pulsadores de
accionamiento.
Realizar:
1. El plano con esquema de fuerza y de mando del circuito,
regleteros y cuadros
2. Elegir el armario necesario y los componentes necesarios
3. Hacer la representación topográfica de los componentes en el
chasis o placa a escala.
83. 83
Ejercicios
• 4.1 Realizar el cuadro del Regletero X1
• 4.2 Realiza los planos necesarios para la realización del armario
para un Inversor de un arranque estrella triángulo de un motor
trifásico de 3CV de potencia. En la puerta se alojaran los
pulsadores de maniobra, así como los pilotos de señalización de
marcha y disparo del relé térmico
http://automatismoindustrial.com/representacion-avanzada-de-esquemas
/http://automatismoindustrial.com/
http://www.delvalle.es/es/productos/armarios_metalicos
/27-Armario_Electrico_Mural_IP66_Serie_LUXOR
http://www.cifp-mantenimiento.es/e-
learning/index.php?id=15&id_sec=1
http://www.fpbollullos.es/jmgelectronika/TEMARIO/Automatismos_Industriales
_cap2.pdf
Legislación:
http://www.f2i2.net/legislacionseguridadindustrial/rebt_guia.aspx
http://www.portalelectrozona.com/menurebt
Webgrafía
Programa para esquemas y cuadros.
http://www.ige-xao.es/es/es/products/see_electrical_building.php
