Este documento describe el funcionamiento de los generadores eléctricos. Explica que los generadores pueden funcionar de forma automática o manual, y que en el modo automático monitorean la tensión de la red eléctrica para encenderse cuando la tensión cae por debajo de los límites seguros y apagarse cuando la electricidad regresa. También cubre las protecciones, controles, tipos de fallas eléctricas, elementos de protección y efectos de la corriente eléctrica en el cuerpo humano.

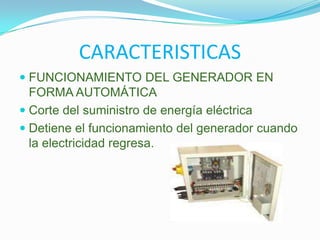

2. CARACTERISTICAS
 FUNCIONAMIENTO DEL GENERADOR EN
FORMA AUTOMÁTICA
 Corte del suministro de energía eléctrica
 Detiene el funcionamiento del generador cuando
la electricidad regresa.

3. ¿COMO FUNCIONAN?
 HAY DOS TIPOS DE FUNCIONAMIENTO:
MANUAL
AUTOMATICO

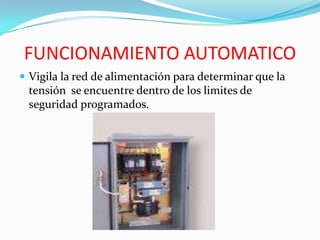

4. FUNCIONAMIENTO AUTOMATICO
 Vigila la red de alimentación para determinar que la
tensión se encuentre dentro de los limites de
seguridad programados.

5. FUNCIONAMIENTO MANUAL
 El grupo electrógeno puede comandarse directamente
desde el panel de transferencia para pruebas o como
apoyo manual, por medio de pulsadores de arranque y
detención.

6. PROTECCIONES
 Detención automática por: sobre o baja velocidad,
sobre o baja tensión del generador, el control de
alarmas se lleva a efecto cuando el Grupo Electrógeno
se encuentra en funcionamiento, y en caso de activarse
alguna de ellas se produce una indicación luminosa en
el Led de alarmas.

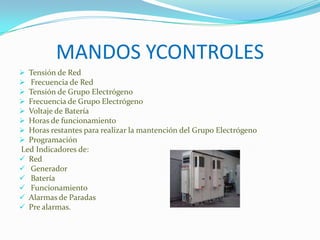

7. MANDOS YCONTROLES
 Tensión de Red
 Frecuencia de Red
 Tensión de Grupo Electrógeno
 Frecuencia de Grupo Electrógeno
 Voltaje de Batería
 Horas de funcionamiento
 Horas restantes para realizar la mantención del Grupo Electrógeno
 Programación
Led Indicadores de:
 Red
 Generador
 Batería
 Funcionamiento
 Alarmas de Paradas
 Pre alarmas.

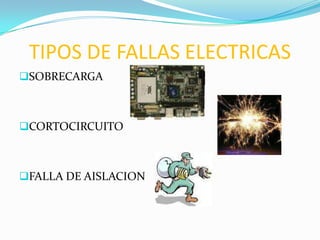

8. TIPOS DE FALLAS ELECTRICAS
SOBRECARGA
CORTOCIRCUITO
FALLA DE AISLACION

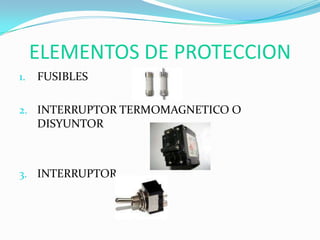

9. ELEMENTOS DE PROTECCION
1. FUSIBLES
2. INTERRUPTOR TERMOMAGNETICO O
DISYUNTOR
3. INTERRUPTOR

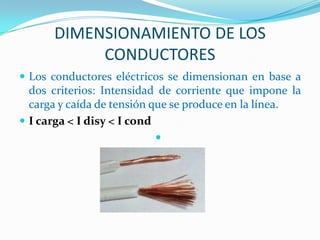

10. DIMENSIONAMIENTO DE LOS
CONDUCTORES
 Los conductores eléctricos se dimensionan en base a
dos criterios: Intensidad de corriente que impone la
carga y caída de tensión que se produce en la línea.
 I carga < I disy < I cond


11. CANALIZACIONES
 Existe una amplia variedad en las tipos de
canalizaciones, por lo que se hace referencia a la
norma antes mencionada.

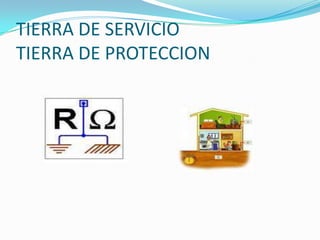

12. TIERRA DE SERVICIO
TIERRA DE PROTECCION

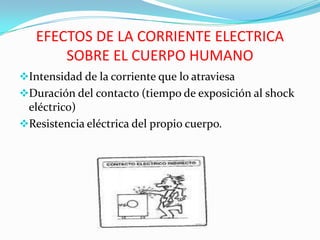

13. EFECTOS DE LA CORRIENTE ELECTRICA
SOBRE EL CUERPO HUMANO
Intensidad de la corriente que lo atraviesa
Duración del contacto (tiempo de exposición al shock
eléctrico)
Resistencia eléctrica del propio cuerpo.
