Este documento presenta los resultados de un laboratorio sobre la gravedad específica y absorción de agregados gruesos. Se determinó que la densidad relativa del agregado fue 2.64 g/cm3, la densidad saturada con superficie seca fue 2.66 g/cm3, y la densidad nominal fue 2.68 g/cm3. La absorción del agregado fue 0.51%.

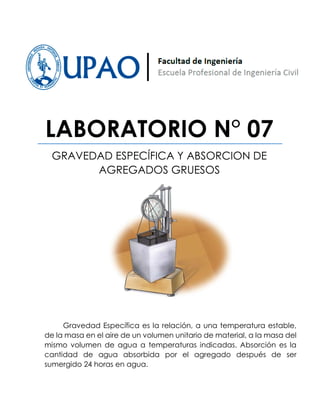

1. LABORATORIO N° 07
GRAVEDAD ESPECÍFICA Y ABSORCION DE
AGREGADOS GRUESOS
Gravedad Específica es la relación, a una temperatura estable,
de la masa en el aire de un volumen unitario de material, a la masa del
mismo volumen de agua a temperaturas indicadas. Absorción es la
cantidad de agua absorbida por el agregado después de ser
sumergido 24 horas en agua.

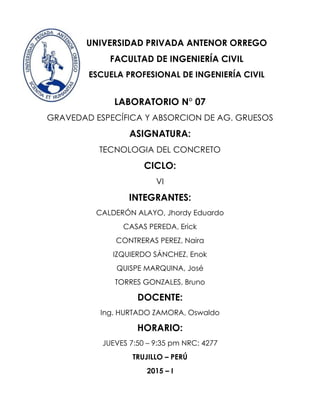

2. UNIVERSIDAD PRIVADA ANTENOR ORREGO
FACULTAD DE INGENIERÍA CIVIL
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
LABORATORIO N° 07
GRAVEDAD ESPECÍFICA Y ABSORCION DE AG. GRUESOS
ASIGNATURA:
TECNOLOGIA DEL CONCRETO
CICLO:
VI
INTEGRANTES:
CALDERÓN ALAYO, Jhordy Eduardo
CASAS PEREDA, Erick
CONTRERAS PEREZ, Naira
IZQUIERDO SÁNCHEZ, Enok
QUISPE MARQUINA, José
TORRES GONZALES, Bruno
DOCENTE:
Ing. HURTADO ZAMORA, Oswaldo
HORARIO:
JUEVES 7:50 – 9:35 pm NRC: 4277
TRUJILLO – PERÚ
2015 – I

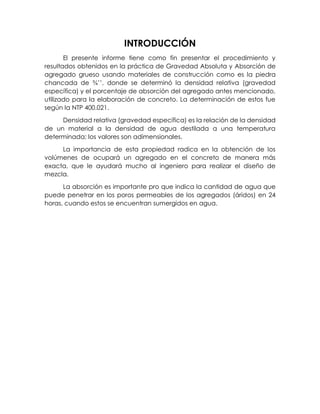

3. INTRODUCCIÓN
El presente informe tiene como fin presentar el procedimiento y
resultados obtenidos en la práctica de Gravedad Absoluta y Absorción de
agregado grueso usando materiales de construcción como es la piedra
chancada de ¾’’, donde se determinó la densidad relativa (gravedad
específica) y el porcentaje de absorción del agregado antes mencionado,
utilizado para la elaboración de concreto. La determinación de estos fue
según la NTP 400.021.
Densidad relativa (gravedad específica) es la relación de la densidad
de un material a la densidad de agua destilada a una temperatura
determinada; los valores son adimensionales.
La importancia de esta propiedad radica en la obtención de los
volúmenes de ocupará un agregado en el concreto de manera más
exacta, que le ayudará mucho al ingeniero para realizar el diseño de
mezcla.
La absorción es importante pro que indica la cantidad de agua que
puede penetrar en los poros permeables de los agregados (áridos) en 24
horas, cuando estos se encuentran sumergidos en agua.

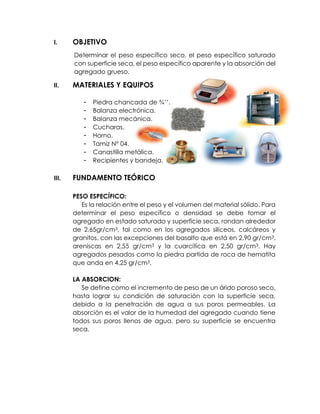

4. I. OBJETIVO
Determinar el peso específico seco, el peso específico saturado
con superficie seca, el peso específico aparente y la absorción del
agregado grueso.
II. MATERIALES Y EQUIPOS
- Piedra chancada de ¾’’.
- Balanza electrónica.
- Balanza mecánica.
- Cucharas.
- Horno.
- Tamiz N° 04.
- Canastilla metálica.
- Recipientes y bandeja.
III. FUNDAMENTO TEÓRICO
PESO ESPECÍFICO:
Es la relación entre el peso y el volumen del material sólido. Para
determinar el peso específico o densidad se debe tomar el
agregado en estado saturado y superficie seca, rondan alrededor
de 2,65gr/cm3, tal como en los agregados silíceos, calcáreos y
granitos, con las excepciones del basalto que está en 2,90 gr/cm3,
areniscas en 2,55 gr/cm3 y la cuarcítica en 2,50 gr/cm3. Hay
agregados pesados como la piedra partida de roca de hematita
que anda en 4,25 gr/cm3.
LA ABSORCION:
Se define como el incremento de peso de un árido poroso seco,
hasta lograr su condición de saturación con la superficie seca,
debido a la penetración de agua a sus poros permeables. La
absorción es el valor de la humedad del agregado cuando tiene
todos sus poros llenos de agua, pero su superficie se encuentra
seca.

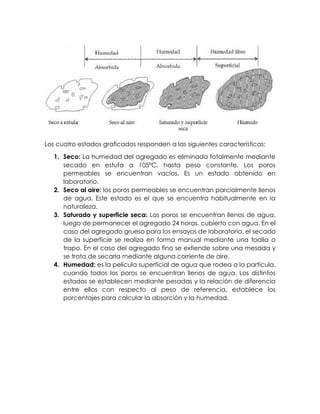

5. Los cuatro estados graficados responden a las siguientes características:
1. Seco: La humedad del agregado es eliminada totalmente mediante
secado en estufa a 105ºC, hasta peso constante. Los poros
permeables se encuentran vacíos. Es un estado obtenido en
laboratorio.
2. Seco al aire: los poros permeables se encuentran parcialmente llenos
de agua. Este estado es el que se encuentra habitualmente en la
naturaleza.
3. Saturado y superficie seca: Los poros se encuentran llenos de agua,
luego de permanecer el agregado 24 horas. cubierto con agua. En el
caso del agregado grueso para los ensayos de laboratorio, el secado
de la superficie se realiza en forma manual mediante una toalla o
trapo. En el caso del agregado fino se extiende sobre una mesada y
se trata de secarla mediante alguna corriente de aire.
4. Humedad: es la película superficial de agua que rodea a la partícula,
cuando todos los poros se encuentran llenos de agua. Los distintos
estados se establecen mediante pesadas y la relación de diferencia
entre ellos con respecto al peso de referencia, establece los
porcentajes para calcular la absorción y la humedad.

6. Para el desarrollo de esta práctica vamos a definir unas variables para luego
poder calcular los pesos específicos y la absorción.
Llamando:
A = Peso en el aire de la muestra seca [g].
B = Peso en el aire de la muestra saturada con superficie seca [g].
C = Peso sumergido en agua con muestra saturada [g].
Para el cálculo de estos pesos específicos se debe realizar a temperatura
ambiente, las formulas son las siguientes:
Peso específico aparente =
𝐀
𝐁 − 𝐂
[g/cm3]
Peso específico aparente (S.S.S) =
𝐁
𝐁 − 𝐂
[g/cm3]
Peso específico nominal =
𝐀
𝐀 − 𝐂
[g/cm3]
Absorción (%) =
𝐁 − 𝐀
𝐀
x 100 [%]
Nota:
S.S.S = Saturado con Superficie Seca.

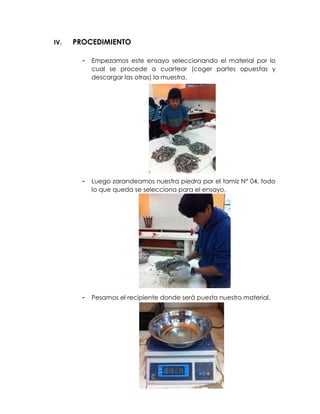

7. IV. PROCEDIMIENTO
- Empezamos este ensayo seleccionando el material por lo
cual se procede a cuartear (coger partes opuestas y
descargar las otras) la muestra.
- Luego zarandeamos nuestra piedra por el tamiz N° 04, todo
lo que queda se selecciona para el ensayo.
- Pesamos el recipiente donde será puesta nuestro material.

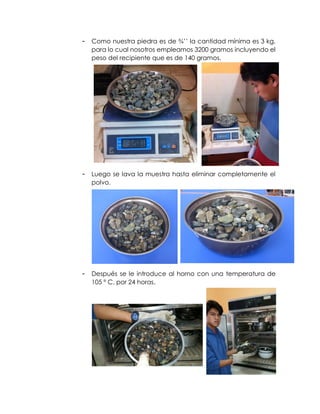

8. - Como nuestra piedra es de ¾’’ la cantidad mínima es 3 kg,
para lo cual nosotros empleamos 3200 gramos incluyendo el
peso del recipiente que es de 140 gramos.
- Luego se lava la muestra hasta eliminar completamente el
polvo.
- Después se le introduce al horno con una temperatura de
105 º C, por 24 horas.

9. - Después de 24 horas se saca del horno, luego se deja secar
entre 1 – 3 horas para enfriar.
- Luego se deja la muestra en agua por 24 horas, después se
seca las partículas sobre una tela (pifio), en este caso
secamos con trapos hasta eliminar el agua superficial.

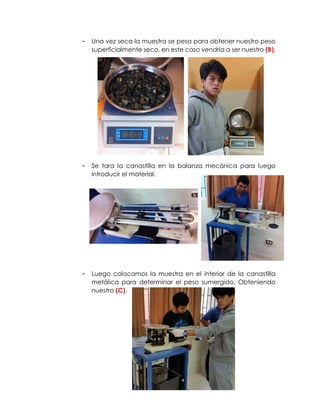

10. - Una vez seca la muestra se pesa para obtener nuestro peso
superficialmente seco, en este caso vendría a ser nuestro (B).
- Se tara la canastilla en la balanza mecánica para luego
introducir el material.
- Luego colocamos la muestra en el interior de la canastilla
metálica para determinar el peso sumergido. Obteniendo
nuestro (C).

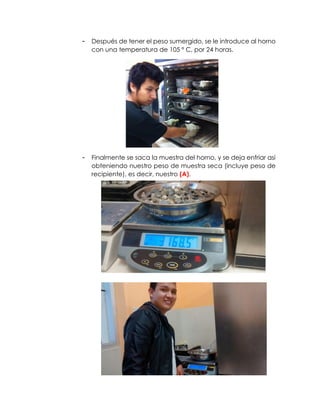

11. - Después de tener el peso sumergido, se le introduce al horno
con una temperatura de 105 º C, por 24 horas.
- Finalmente se saca la muestra del horno, y se deja enfriar asi
obteniendo nuestro peso de muestra seca (incluye peso de
recipiente), es decir, nuestro (A).

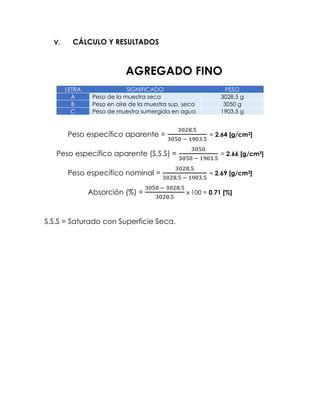

12. V. CÁLCULO Y RESULTADOS
AGREGADO FINO
LETRA SIGNIFICADO PESO
A Peso de la muestra seca 3028.5 g
B Peso en aire de la muestra sup. seca 3050 g
C Peso de muestra sumergida en agua 1903.5 g
Peso específico aparente =
3028.5
3050 − 1903.5
= 2.64 [g/cm3]
Peso específico aparente (S.S.S) =
3050
3050 − 1903.5
= 2.66 [g/cm3]
Peso específico nominal =
3028.5
3028.5 − 1903.5
= 2.69 [g/cm3]
Absorción (%) =
3050 − 3028.5
3028.5
x 100 = 0.71 [%]
S.S.S = Saturado con Superficie Seca.

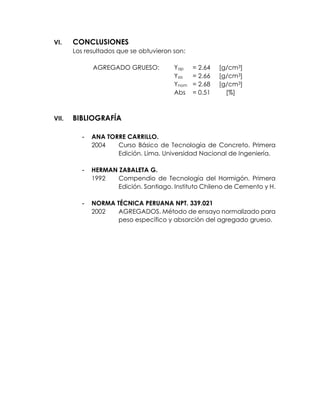

13. VI. CONCLUSIONES
Los resultados que se obtuvieron son:
AGREGADO GRUESO: Yap = 2.64 [g/cm3]
Ysss = 2.66 [g/cm3]
Ynom = 2.68 [g/cm3]
Abs = 0.51 [%]
VII. BIBLIOGRAFÍA
- ANA TORRE CARRILLO.
2004 Curso Básico de Tecnología de Concreto. Primera
Edición. Lima. Universidad Nacional de Ingeniería.
- HERMAN ZABALETA G.
1992 Compendio de Tecnología del Hormigón. Primera
Edición. Santiago. Instituto Chileno de Cemento y H.
- NORMA TÉCNICA PERUANA NPT. 339.021
2002 AGREGADOS. Método de ensayo normalizado para
peso específico y absorción del agregado grueso.
