1. Irontec: Curso avanzado de squid
Curso avanzado de Squid
Miguel Angel Nieto
miguelangel@irontec.com
2. Irontec: Curso avanzado de squid
¿Qué es Squid?
● Squid escucha las peticiones que hacen los usuarios de
los objetos de internet, se los entrega y se guarda una
copia. Es un proxy.
● A esa copia se le denomina cache. Por lo tanto, Squid
es un proxy-cache.
● Es software libre.
● Muy configurable
● Rápido y eficaz.
Miguel Angel Nieto
miguelangel@irontec.com
3. Irontec: Curso avanzado de squid
¿Porqué es Software libre?
● Desde Irontec apostamos por el Software Libre por su
alta fiabilidad y flexibilidad.
● Gracias a las posibilidades que nos ofrece el libre
acceso a las aplicaciones y a su código,
podemos desarrollar proyectos de gran complejidad de
forma rápida y a precios competitivos.
● El Software Libre proporciona a muchas de
nuestras soluciones una potencia difícilmente
alcanzable por sistemas privativos en plazos y en costes.
● Representa para Irontec un modelo más justo para con
la sociedad en la que vivimos.
Miguel Angel Nieto
miguelangel@irontec.com
4. Irontec: Curso avanzado de squid
Algunos datos sobre Squid
● Existen dos versiones en desarollo. Stable-2.6 y Testing-
3.0
● La página oficial se encuentra en
http://www.squid-cache.org/
● Se integra con otras aplicaciones, como squidguard.
● Tiene muchos modos de funcionamiento. Cache,
Inverso, Transparente...
Miguel Angel Nieto
miguelangel@irontec.com
5. Irontec: Curso avanzado de squid
Esquema Proxy normal
Internet
Router
Proxy-cache Normal
Miguel Angel Nieto
Usuarios miguelangel@irontec.com
6. Irontec: Curso avanzado de squid
Esquema Proxy Inverso
Peticiones web
Internet
Router
Proxy-cache Inverso
Servidor web
Miguel Angel Nieto
miguelangel@irontec.com
7. Irontec: Curso avanzado de squid
Esquema Proxy Transparente
Internet
Router
Proxy-cache Transparente
Usuarios Miguel Angel Nieto
miguelangel@irontec.com
8. Irontec: Curso avanzado de squid
Otros modos de funcionamiento
● Filtro de contenidos
Bloquear el acceso a contenido por categorías.
● Firewall de seguridad
Es una aplicación de seguridad restrictiva, permitiendo la salida a equipos o
subredes y denegandolo a otras.
● Anónimo
Provee acceso web anónimo.
Miguel Angel Nieto
miguelangel@irontec.com
9. Irontec: Curso avanzado de squid
La biblia
● Squid es muy configurable. Tiene muchas opciones. Es
imposible conocer todas.
● Podemos recurrir a la biblia.
http://www.visolve.com/squid/squid30/contents.php
● Todas las opciones posibles con ejemplos. Divido en
categorías.
● Será necesario tenerlo a mano siempre que se tenga
duda.
Miguel Angel Nieto
miguelangel@irontec.com
10. Irontec: Curso avanzado de squid
Instalación
● Se puede hacer por código fuente o descargando el
binario con las herramientas de la distribución
seleccionada.
● El binario pude no contener todas las opciones que
necesitamos.
● Al compilar es necesario indicar que características
deseamos.
● Tenemos una lista con ./configure --help
Miguel Angel Nieto
miguelangel@irontec.com
11. Irontec: Curso avanzado de squid
Instalación por código fuente
● --prefix=PREFIX
Donde queremos que se dejen los ficheros (por defecto
/usr/local/squid)
● --enable-ssl
Soporte para https.
● --enable-default-err-language=es
En que idioma queremos los mensajes de error.
● --enable-linux-netfilter
Habilita el uso de iptables para proxys transparente.
● --enable-storeio=aufs,coss,diskd,ufs
Habilitamos los distintos tipos de formas para almacenar los ficheros.
● --enable-basic-auth-helpers=quot;LDAPquot;
Habilitamos la autenticación ldap.
Miguel Angel Nieto
miguelangel@irontec.com
12. Irontec: Curso avanzado de squid
Datos básicos
● El fichero de configuración se encuentra en
/etc/squid/squid.conf
● Ya esta configurado para funcionar, contiene multiples
ejemplos y explicaciones.
● Los logs se guardan en /var/log/squid
● Los mensajes de error a la hora de arrancar o parar el
servicio se encuentran en /var/log/syslog o
/var/log/messages.
Miguel Angel Nieto
miguelangel@irontec.com
13. Irontec: Curso avanzado de squid
Pregunta
¿Cómo podemos controlar el acceso a nuestro
servidor?
Miguel Angel Nieto
miguelangel@irontec.com
14. Irontec: Curso avanzado de squid

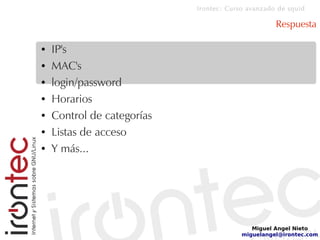

Respuesta
● IP's
● MAC's
● login/password
● Horarios
● Control de categorías
● Listas de acceso
● Y más...
Miguel Angel Nieto
miguelangel@irontec.com
15. Irontec: Curso avanzado de squid
Configuración básica
● Abrimos el fichero de configuración y escribimos:
http_port 8080
access_log /var/log/squid/access.log
cache_log /var/log/squid/cache.log
cache_store_log /var/log/squid/store.log
acl all src 0.0.0.0/0.0.0.0
acl yo src 127.0.0.1/32
http_access allow yo
http_access deny all
● Reiniciamos squid para que cargue la nueva configuración.
/etc/init.d/squid restart
● Configuramos firefox para que use 127.0.0.1 como proxy.
Miguel Angel Nieto
miguelangel@irontec.com
16. Irontec: Curso avanzado de squid
Logs de squid
● access.log
Se guardan las peticiones que se le hacen al proxy.
1183393998.896 302 127.0.0.1 TCP_MISS/200 12953 GET http://packages.debian.org/stable/web/squid - DIRECT/87.106.4.56 text/html
● cache.log
Aquí se van guardando los mensajes relacionados con el sistema de
almacenamiento y cache.
2007/07/02 17:40:21| Local cache digest enabled; rebuild/rewrite every 3600/3600 sec
2007/07/02 17:40:21| Rebuilding storage in /var/cache/squid (CLEAN)
2007/07/02 17:40:21| Using Least Load store dir selection
2007/07/02 17:40:21| Set Current Directory to /var/cache/squid
● store.log
Se almacena información sobre los objetos almacenados. Dentro de los
campos mas importantes tenemos la segunda columna, llamada TAG, que
puede tener los siguientes valores:
SWAPIN (la cache existia en el disco duro y lo ha leido en memoria),
SWAPOUT (guardado en disco duro) or RELEASE (eliminado de la cache)
Miguel Angel Nieto
miguelangel@irontec.com
17. Irontec: Curso avanzado de squid
ACL's
● Las listas de control de acceso nos permite definir distintos parámetros para
conceder o denegar accesos a nuestro proxy. En el anterior ejemplo donde
montabamos un proxy básico pudimos ver un primer ejemplo de una lista de
acceso:
acl todos src 0.0.0.0/0.0.0.0
● Su estructura es la siguiente:
acl nombre regla parámetros
● En el ejemplo, la acl se llama “all”, con la regla src (source) y como parámetro
una ip y su máscara de red.
● Otros ejemplos de acl:
acl comer time M T W H F 13:00-14:00
acl dest dst 192.168.2.1/32
acl mp3 urlpath_regex -i /.mp3$
acl navegador browser Explorer
acl debian url_regex debian
● Vamos a la biblia para ver todas.
Miguel Angel Nieto
miguelangel@irontec.com
18. Irontec: Curso avanzado de squid
ACL's
● Las acl por si mismas no hacen nada, ya que no decimos si aceptamos o
negamos dichas acl. Es necesario denegar o aceptar las ACLs.
● Para ello se utiliza http_access y http_deny:
http_access deny comer mp3 explorer
http_access alow todos
● Es muy importante el orden en el que se establecen las reglas de permiso o
denegación.
Miguel Angel Nieto
miguelangel@irontec.com
19. Irontec: Curso avanzado de squid
ACL's
Hay que tener especial cuidado con:
● Olvidarnos establecer las ordenes de denegación. Establecer muchas
ordenes allow, sin ninguna deny no sirve de nada... da lo mismo que
permitamos una serie de ips u horarios, por ejemplo, si luego no
denegamos todo lo demas. No denegar nada, implica aceptar todo.
● Las reglas se leen de arriba abajo. Si en la primera regla tenemos un
“allow todos” que permite todo y el deny para mp3 lo ponemos en la
siguiente linea, esta no se tendrá en cuenta. Ya que primero se lee el
alow y una vez que tenemos el mp3 en nuestras manos, se lee el deny
mp3. Lo normal es primero denegar y luego permitir.
● Por defecto ninguna ip tiene acceso al proxy. Debe establecerse antes
de nada una ip o rango de ips que podran hacer uso del proxy.
Miguel Angel Nieto
miguelangel@irontec.com
20. Irontec: Curso avanzado de squid
Ejercicios ACL
● Permitir el acceso a la subred.
Nombre: subred
● Dar vía libre a tu ip y la de tu compañero.
Nombre: amigos
● Denegar el acceso los fines de semana.
Nombre: finde
● No permitir el acceso a microsoft.com.
Nombre: micro
● Denegar las conexiones salientes a puerto 8080. Nombre:
puerto
Miguel Angel Nieto
miguelangel@irontec.com
21. Irontec: Curso avanzado de squid
Ejercicios ACL
● Permitir el acceso a un compañero.
acl subred src direccion.ip/24
● Dar vía libre a tu ip ya de tu compañero
acl amigos src /etc/squid/amigos
● Denegar el acceso los fines de semana.
acl finde time AS
● No permitir el acceso a microsoft.com.
acl micro dstdomain .microsoft.com
● Denegar las conexiones salientes a puerto 8080.
acl puerto port 8080
● Reglas de acceso:
http_access allow amigos
http_acess allow subred !finde !micro !port
http_access deny all
Miguel Angel Nieto
miguelangel@irontec.com
22. Irontec: Curso avanzado de squid
Debbuging de ACL's
● debug_options ALL,1 33,2
● Guarda en cache.log un log de los acl que se acceden y
por qué la conexión se acepta o se rechaza.
● Es muy util cuando tenemos muchos http_access y
http_access deny, para saber en cual se detiene un
intento de acceso.
Miguel Angel Nieto
miguelangel@irontec.com
23. Irontec: Curso avanzado de squid
Otras formas de filtrar el acceso
¿Con filtrar por ip y mac es suficiente? ¿Qué
problemas tiene? ¿Qué soluciones podemos
encontrar?
Miguel Angel Nieto
miguelangel@irontec.com
24. Irontec: Curso avanzado de squid
Control de usuarios
Squid permite el acceso mediante login/password.
Es posible conectarse a servidores AD, LDAP, Samba3,
autenticación ncsa... La autenticación se hace mediante
programas externos a los que llama squid.
Miguel Angel Nieto
miguelangel@irontec.com
25. Irontec: Curso avanzado de squid
NCSA
● Los usuarios y claves se guardan en un fichero, como el
htpasswd de apache.
● Es la opción más sencilla si tenemos pocos usuarios.
● El fichero de claves se crea con htpasswd
● El programa que hará la autenticación se encuentra en:
/usr/lib/squid/ncsa_auth
● ¡A configurar! Usuario: pepe Clave: pepe
Miguel Angel Nieto
miguelangel@irontec.com
26. Irontec: Curso avanzado de squid
Configuración NCSA
● debianldap:~# htpasswd -c /etc/squid/passwd pepe
● debianldap:~# chmod o+r /etc/squid/passwd
● Le indicamos la ruta del programa y las claves.
auth_param basic program /usr/lib/squid/ncsa_auth
/etc/squid/passwd
● Indica el número de procesos de autenticación a crear.
auth_param basic children 5
● El texto que aparecerá al pedirnos usuario y clave.
auth_param basic realm Squid proxy-caching web server
● El tiempo que tardará en pedirte de nuevo la clave.
auth_param basic credentialsttl 2 hours
acl passwd proxy_auth REQUIRED
http_access allow yo passwd
Miguel Angel Nieto
miguelangel@irontec.com
27. Irontec: Curso avanzado de squid
Autenticación LDAP contra AD
● auth_param basic program /usr/lib/squid/ldap_auth -R
-b quot;dc=servidornt,dc=localquot; -D
quot;cn=administrador,cn=users,dc=servidornt,dc=localquot; -w
quot;clavequot; -f sAMAccountName=%s -h 192.168.0.1
● -b indicamos el nombre de dominio que tiene el
servidor. servidornt.local
● -D indicamos con que usuario se conectará squid para
comprobar los usuarios y claves
● -w la clave del usuario con el que nos conectaremos al
AD
● -f %s es el usuario que escribiremos al hacer login en
squid. Se guarda en la variable quot;squot; y esta será la que
se compruebe en el AD.
● -h la ip del servidor controlador de dominio
Miguel Angel Nieto
miguelangel@irontec.com
28. Irontec: Curso avanzado de squid
Otra forma de acceder a los logs
Miremos los logs de access. Son infumables,
busquemos otra forma de visualizar los datos.
Miguel Angel Nieto
miguelangel@irontec.com
29. Irontec: Curso avanzado de squid
Estadísticas con Sarg
Miguel Angel Nieto
miguelangel@irontec.com
30. Irontec: Curso avanzado de squid
Características
● Permite listar las páginas accedidas.
● Logs tanto por IP como por usuario.
● Permite saber cuales son las páginas más visitadas, y la
cantidad de datos cacheados.
● Después de un par de días de estadísticas nos puede
ayudar a configurar mejor nuestro squid.
● La instalación es sencilla.
Miguel Angel Nieto
miguelangel@irontec.com
31. Irontec: Curso avanzado de squid
Pregunta
Ya sabemos hacer listas de control de acceso,
pero... ¿Qué pasa si queremos filtrar miles de
páginas? ¿Con que problemas nos encontramos?
¿Soluciones?
Miguel Angel Nieto
miguelangel@irontec.com
32. Irontec: Curso avanzado de squid
Control de categorias
● Existen unas bases de datos con miles de páginas web
ordenadas por categorías.
● Podemos usar esas bases de datos para permitir y
denegar accesos a nuestros usuarios a miles de páginas
con una sola linea.
● Con una acl de dstdomain necesitariamos dos vidas
para filtrar todo el porno de internet.
● Squidguard nos ayudará en esta tarea.
Miguel Angel Nieto
miguelangel@irontec.com
33. Irontec: Curso avanzado de squid
¿Qué necesitamos?
● Una lista en formato texto con millones de páginas
categorizadas.
● Que se actualize constantemente.
● Que tenga un precio razonable o incluso que sea
gratuito.
● Que sea compatible con squidguard.
Miguel Angel Nieto
miguelangel@irontec.com
34. Irontec: Curso avanzado de squid
De donde obtenemos la base de datos
● http://squidguard.shalla.de/shallalist.html Dispone de
1.400.000 entradas.
● Descargamos y descomprimimos el tar.gz en
/var/squid/db
● Abrimos el fichero de configuración de
/etc/squid/squidGuard.conf
Miguel Angel Nieto
miguelangel@irontec.com
35. Irontec: Curso avanzado de squid
Configuración de SquidGuard
dbhome /var/squid/db
logdir /var/log/squid/squidGuard.log
dest porn {
domainlist porn/domains
urllist porn/urls
log pornaccesses
}
acl {
default {
pass !porn all
redirect http://localhost/block.html
}
}
Miguel Angel Nieto
miguelangel@irontec.com
36. Irontec: Curso avanzado de squid
Creación de base de datos
● Una vez configurado squidGuard.conf es necesario
crear las bases de datos que hemos configurado.
● Si ejecutamos squidGuard -C all nos creará la base de
datos de porn.
● Configuramos squid para que use squidGuard.
Añadimos:
redirect_program /usr/bin/squidGuard -c /etc/squid/squidGuard.conf
● YA ESTÁ, reiniciamos squid y listo.
Miguel Angel Nieto
miguelangel@irontec.com
37. Irontec: Curso avanzado de squid
Ejercicio
● Crear una nueva regla para páginas relacionadas con las
drogas.
● No permitir el acceso.
● Guardar los logs de acceso en “logdrogas”.
● Permitirme a mi ip el acceso a las drogas y al porno.
● Para buscar ayuda:
http://www.squidguard.org/Doc/extended.html
Miguel Angel Nieto
miguelangel@irontec.com
38. Irontec: Curso avanzado de squid
Solución
dbhome /var/squid/db
logdir /var/log/squid
src yo {
ip 10.10.0.210
}
dest porno{
domainlist porn/domains
urllist porn/urls
log porno
}
dest drogas{
domainlist drugs/domains
urllist drugs/urls
log drogas
}
acl {
yo {
pass all
}
default {
pass !porno !drogas all
redirect http://www.disney.com
}
}
Miguel Angel Nieto
miguelangel@irontec.com
39. Irontec: Curso avanzado de squid
Pregunta
–¿Dónde se encuentran los cuellos de botella en un
servidor Squid?
Miguel Angel Nieto
miguelangel@irontec.com
40. Irontec: Curso avanzado de squid
Respuesta
● Accesos continuos al disco duro.
● Ancho de banda.
● Capacidad de procesamiento.
● Memoria RAM.
Miguel Angel Nieto
miguelangel@irontec.com
41. Irontec: Curso avanzado de squid

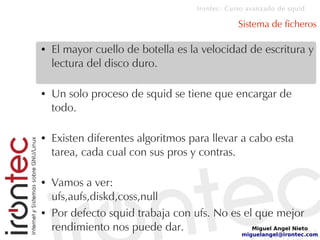

Sistema de ficheros
● El mayor cuello de botella es la velocidad de escritura y
lectura del disco duro.
● Un solo proceso de squid se tiene que encargar de
todo.
● Existen diferentes algoritmos para llevar a cabo esta
tarea, cada cual con sus pros y contras.
● Vamos a ver:
ufs,aufs,diskd,coss,null
● Por defecto squid trabaja con ufs. No es el que mejor
rendimiento nos puede dar. Miguel Angel Nieto
miguelangel@irontec.com
42. Irontec: Curso avanzado de squid
UFS
● Es el sistema por defecto de squid.
● Es el más lento.
● Todo el proceso de lectura, escritura, recepción de
peticiones, envío de objetos, etc. se hace con un solo
demonio.
● Muchos accesos simultaneos mediante este sistema
puede producir cuellos de botella considerables.
Miguel Angel Nieto
miguelangel@irontec.com
43. Irontec: Curso avanzado de squid
AUFS
● Sobre la base es exactamente lo mismo que ufs.
● La diferencía es que lanza multiples demonios para la
lectura, escritura, borrado, etc.
● Aufs consume una gran cantidad de procesador y
memoria cuando se ve ante una carga de trabajo alta.
Miguel Angel Nieto
miguelangel@irontec.com
44. Irontec: Curso avanzado de squid
DISKD
● Tambien basado en ufs y aufs.
● La diferencia en este caso es que solo levanta un
demonio extra.
● Es una solución intermedia entre ufs y aufs.
Miguel Angel Nieto
miguelangel@irontec.com
45. Irontec: Curso avanzado de squid
COSS
● Ofrece un mayor rendimiento que el resto de opciones.
● Utiliza un sistema de ficheros especial y optimizado
para squid.
● Toda la información se guarda en un solo fichero.
● Se escriben en bloques de datos.
● No es del todo estable ni recomendable su uso.
Miguel Angel Nieto
miguelangel@irontec.com
46. Irontec: Curso avanzado de squid
NULL
● No guarda ninguna cache en el disco duro.
● Aunque no lo parezca tiene utilidad.
● En sistemas de proxy anónimos.
Miguel Angel Nieto
miguelangel@irontec.com
47. Irontec: Curso avanzado de squid
Ejercicio
Configurar en nuestro proxy un cache en
/var/cache/aufs de formato... aufs
Para ello utilizaremos la “biblia”.
Miguel Angel Nieto
miguelangel@irontec.com
48. Irontec: Curso avanzado de squid
Solución
m r / var / cache/ auf s
kdi
chm pr oxy: pr oxy / var / cache/ auf s
od
cache_ di r auf s / var / cache/ auf s 512 16 256
Reiniciar squid
cache_di r si st em di r ect or i o m es l evel 1 l evel 2
a byt
Miguel Angel Nieto
miguelangel@irontec.com
49. Irontec: Curso avanzado de squid
Configurar coss
● Coss utiliza su propio sistema de ficheros, por lo que la configuración es algo
diferente.
cache_dir coss /var/cache/coss 512 max-size=16384
Creará un fichero llamado stripe en /var/cache/coss donde se almacenara el sistema de ficheros.
Será de un máximo de 512 megas y los objetos que se almacenen tendrán un máximo de tamaño
de 16 megas.
● Aún con unos cuantos años de desarrollo, se encuentra en una fase beta.
● Al almacenarse todo en un solo fichero, debemos tener en cuenta las
limitaciones del propio sistema de ficheros que lo contiene. Por ejemplo, si es
fat32 estaríamos limitados a 4 GB.
● El tamaño de la cache que squid guarda en memoria antes de escribirla al
disco es 1 MB. Se cambia con la opción enable-coss-membuf-size.
● Una vez que el fichero está completo, empezará desde el principio
sobreescribiendo los datos que encuentre.
Miguel Angel Nieto
miguelangel@irontec.com
50. Irontec: Curso avanzado de squid
Optimización de uso y memoria
Cacheo en memoria ram y algorítmos para el
movimiento de objetos cacheados.
Miguel Angel Nieto
miguelangel@irontec.com
51. Irontec: Curso avanzado de squid
Optimización en el uso de la memoria y la cache
● Estas políticas son las que definirán que objetos se
mantienen en cache o memoria y cuales son
eliminados dejando espacio para nuevos objetos.
● Estas políticas se aplicarán a cualquier cache_dir que
configuremos después de esta política.
Miguel Angel Nieto
miguelangel@irontec.com
52. Irontec: Curso avanzado de squid
Resumen
● LRU
– Los menos accedidos son los primeros en ser eliminados.
● LFUDA
– Los objetos mas solicitados permanecen en cache, sin
importar el tamaño.
– Un objeto grande impide que se cacheen muchos pequeños.
● GDSF
– Los objetos pequeños más solicitados permanecen en cache.
– Tiene menos eficiencia ya que descarga objetos grandes
aunque se utilicen amenudo.
Miguel Angel Nieto
miguelangel@irontec.com
53. Irontec: Curso avanzado de squid
Ejercicio
Configurar nuestro squid para poner el algoritmo
LFUDA, tanto en la cache de disco como en la de
memoria.
Miguel Angel Nieto
miguelangel@irontec.com
54. Irontec: Curso avanzado de squid
Solución
maximum_object_size 320010 KB
cache_replacement_policy heap LFUDA
memory_replacement_policy heap LFUDA
Miguel Angel Nieto
miguelangel@irontec.com
55. Irontec: Curso avanzado de squid
Parametros para el uso de la memoria RAM y disco
● Maximum object size (en disco o memoria)
Con esta directiva se indica que los ficheros con un tamaño mayor del indicado (en kilobytes) no
se guardaran en el disco duro. Por defecto, si no se indica nada, son 4 megas.
Ejemplo: maximum_object_size 2000 KB | maximum_object_size_in_memory 2000
KB
● Minimum object size (en disco o memoria)
Los objetos de menor tamaño no serán guardados en el disco duro. El valor es específicado en
kilobytes. Por defecto el valor es 0.
Ejemplo: minimum_object_size 2000 KB | minimum_object_size_in_memory 2000
KB
● Cache Mem
Cantidad de memoria ram que será utilizada como cache. En la memoria ram se cachean los
objetos descargados directamente desde el servidor origen y desde los servidores hermanos,
aumentando de una forma considerable la velocidad de respuesta si estos se piden muy
amenudo. En cambio, no cachea en memoria los objetos leidos del disco duro. Un valor entre 8 y
32 megas es los recomendable, pero dependerá de la cantidad de memoria que tengamos en el
sistema.
Ejemplo: cache_mem 8 MB
Miguel Angel Nieto
miguelangel@irontec.com
56. Irontec: Curso avanzado de squid
Refresh pattern
Tenemos un proxy casi funcional, pero no hemos
indicado que objetos y como deben cachearse.
Tenemos un proxy cojo.
Miguel Angel Nieto
miguelangel@irontec.com
57. Irontec: Curso avanzado de squid
Refresh pattern
● Nos permite indicar, mediante expresiones regulares la
duración de un objeto en cache.
● Sirve para objetos que no se indica su caducidad (la
mayoría) por parte del webmaster.
● Se deben indicar todos los objetos que deseemos
cachear.
● La lista puede ser muy larga, lo mejor es copy/paste y
modificar los valores a nuestro gusto.
Miguel Angel Nieto
miguelangel@irontec.com
58. Irontec: Curso avanzado de squid
Objetos con expire
● Los objetos con expire (una fecha de caducidad) no
pasan por nuestro refresh pattern. Es el webmaster el
que debe indicarlo en su código.
● Si la fecha de expire no se ha superado, squid coge el
objeto de la cache.
● Si la fecha de expire se ha superado, squid consulta la
fecha de ultima modificacion.
● Si no hay modificación, vuelve a coger el objeto de la
cache.
Miguel Angel Nieto
miguelangel@irontec.com
59. Irontec: Curso avanzado de squid
Terminología
Objeto fresco: el objeto no ha caducado, por lo que
squid puede seguir cogiendolo de la cache.
Objeto caducado: el objeto ha caducado, squid debe
borrar el objeto de la cache y pedir una nueva versión
al servidor web.
Miguel Angel Nieto
miguelangel@irontec.com
60. Irontec: Curso avanzado de squid
Objetos sin expire
● Aquí entra en juego nuestros refresh_pattern.
● refresh_pattern .zip$ 2880 50% 28800
● .zip hace referencia a los ficheros terminados en .zip.
● 2880 es el tiempo mínimo (en minutos) que puede ser
consideraro fresco (no caducado).
● 50% se calcula sobre el tiempo de última modificación.
Si este es 6 días, su 50% serán 3.
● 28800 es el tiempo máximo que podrá ser considerado
fresco.
Miguel Angel Nieto
miguelangel@irontec.com
61. Irontec: Curso avanzado de squid
Ejercicio
Buscad una lista grande de refresh pattern para
nuestro squid. Más adelante podremos configurarlo a
nuestro gusto partiendo de esa base.
Miguel Angel Nieto
miguelangel@irontec.com
62. Irontec: Curso avanzado de squid
Solución
http://www.rediris.es/si/cache/refrescos.es.html
Miguel Angel Nieto
miguelangel@irontec.com
63. Irontec: Curso avanzado de squid
Control del ancho de banda
El siempre recurrente problema del ancho de banda.
Usuarios que bajan videos, imágenes de Cds, mp3,
etc. ¿Cómo podemos controlar el uso de ancho de
banda con squid?
Miguel Angel Nieto
miguelangel@irontec.com
64. Irontec: Curso avanzado de squid
Control de ancho de banda
DELAY POOLS
Miguel Angel Nieto
miguelangel@irontec.com
65. Irontec: Curso avanzado de squid
Delay pool
● Imaginemos (por qué no se dibujar) un pozo lleno de
agua, con dos tuberías
● Una pequeña por la que entra agua.
● Otra grande por la que la gente coge agua.
● Si la gente se pasa cogiendo agua, el pozo se vaciará y
solo podrán coger lo que entre por la tubería pequeña.
● En lugar de agua, tendremos ancho de banda.
● Hay tres clases de delay pools.
Miguel Angel Nieto
miguelangel@irontec.com
66. Irontec: Curso avanzado de squid
Delay pool clase 1
● Se compone de un solo pozo.
● Se limita de manera global a todos los usuarios, sin
importar el uso que estos hagan ni como este montada
la lan.
● Es la manera mas sencilla.
● ¿Qué problema tiene esta configuración?
Miguel Angel Nieto
miguelangel@irontec.com
67. Irontec: Curso avanzado de squid
Delay pool clase 2
● Se compone de un pozo grande que alimenta 256
pozos mas pequeños de clase 1 (red de clase C).
● Es posible controlar el uso que le dan 256 clientes.
● Un solo cliente no puede dejar sin ancho de banda al
resto.
Miguel Angel Nieto
miguelangel@irontec.com
68. Irontec: Curso avanzado de squid
Delay pool de clase 3
● Es un pozo grande, que alimenta 256 pozos de clase 2
y estos a su vez 256 pozos de clase 1. En total, 65,536
pozos (una red de clase B).
● Se utilizan en redes muy grandes.
● ¿Qué problema tiene esta configuración?
Miguel Angel Nieto
miguelangel@irontec.com
69. Irontec: Curso avanzado de squid
Como configurar una delay pool
● Primero indicamos cuantas vamos a usar:
delay_pools 2
● Luego indicamos de que clase será cada una:
delay_pool 1 1 # la numero 1 de clase 1
delay_pool 2 2 # la numero 2 de clase 2
● Configuramos las delay_pools en Bytes/s.
delay_parameters 1 64000/384000
delay_parameters 2 64000/384000 10000/200000
Miguel Angel Nieto
miguelangel@irontec.com
70. Irontec: Curso avanzado de squid
Otras opciones de la delay pools
● Los pozos empiezan llenos al 90%
delay_initial_bucket_level 90
● Hacemos que la dmz y los servidores no pasen por las
delay pools
delay_access 1 allow !servidores !dmz all
delay_access 1 deny all
Miguel Angel Nieto
miguelangel@irontec.com
71. Irontec: Curso avanzado de squid
Jerarquias de caches
¿Un solo servidor para miles de clientes?
¿Problemas de rendimiento?
Hay que pedir ayuda a la familia.
Miguel Angel Nieto
miguelangel@irontec.com
72. Irontec: Curso avanzado de squid
Hermanos y padres
● Un proxy puede tener hermanos (sibling) y padres
(parent).
● Se utiliza el protocolo ICP de comunicación entre
proxys.
● Si un proxy no tiene un objeto lo pide al hermano. Si el
hermano lo tiene se lo entrega, si no le devuelve error.
● Si recibe un error, se lo pide al padre y este lo pedirá a
internet en caso de que tampoco lo tenga.
http://www.rfc-es.org/rfc/rfc2187-es.txt
Miguel Angel Nieto
miguelangel@irontec.com
73. Irontec: Curso avanzado de squid
Configuración de jerarquias
Vamos a configurar dos proxy hermanos y un
padre.
Miguel Angel Nieto
miguelangel@irontec.com
74. Irontec: Curso avanzado de squid
Hermano 1
● icp_port 3130 // puerto icp
● cache_peer 172.16.112.131 parent 3128 3130
default // definimos cache padre. Puerto
proxy 3128 y puerto icp 3130
● cache_peer 172.16.112.136 sibling 8081 3130
proxy-only // definimos cache hermano. Puerto
proxy 8081 y puerto icp 3130
● icp_access allow all // permitimos acceso icp
a todos
Miguel Angel Nieto
miguelangel@irontec.com
75. Irontec: Curso avanzado de squid
Hermano 2
● icp_port 3130 // puerto icp
● cache_peer 172.16.112.131 parent 3128 3130
default // definimos cache padre. Puerto
proxy 3128 y puerto icp 3130
● cache_peer 172.16.112.135 sibling 8080 3130
proxy-only // definimos cache hermano. Puerto
proxy 8081 y puerto icp 3130
● icp_access allow all // permitimos acceso icp
a todos
Miguel Angel Nieto
miguelangel@irontec.com
76. Irontec: Curso avanzado de squid
Padre
● icp_port 3130 // puerto icp
● icp_access allow all // permitimos acceso icp
a todos
●
Miguel Angel Nieto
miguelangel@irontec.com
77. Irontec: Curso avanzado de squid
Esquema de jerarquias
172.16.112.135
Cache: 3128
ICP: 3130
172.16.112.135
172.16.112.136
Cache: 8080
ICP: 3130 Cache: 8081
ICP: 3130
Miguel Angel Nieto
miguelangel@irontec.com
78. Irontec: Curso avanzado de squid

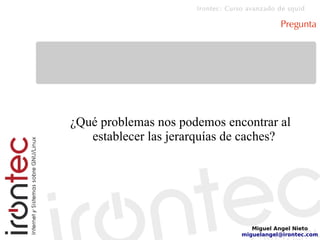

Pregunta
¿Qué problemas nos podemos encontrar al
establecer las jerarquías de caches?
Miguel Angel Nieto
miguelangel@irontec.com
79. Irontec: Curso avanzado de squid
Fin
¿Dudas, preguntas, insultos?
Miguel Angel Nieto
miguelangel@irontec.com
