1. Data Systems Computadoras
Asignatura de Redes II
Instructor: Br. Luis Armando Ibarra Bonilla
Guía 2
En esta guía trabajaremos con la capa de enlace del modelo OSI, para lo cual utilizaremos el
programa Packet Tracer con dispositivos de capa 2 (switches o conmutadores) veremos la
configuración básica de estos y crearemos una topología simple para su demostración:
Como primer paso debe abrir el programa packet tracer:
Luego colocaremos los siguientes dispositivos:

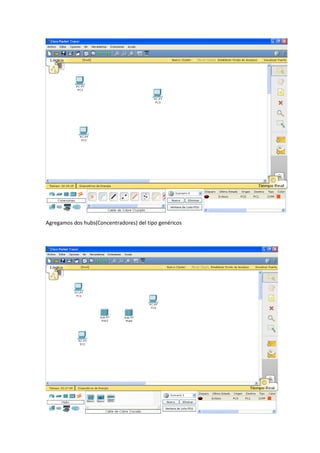

3 dispositivos finales para nuestro caso 3 pc genéricas laptop o desktop

2. Agregamos dos hubs(Concentradores) del tipo genéricos

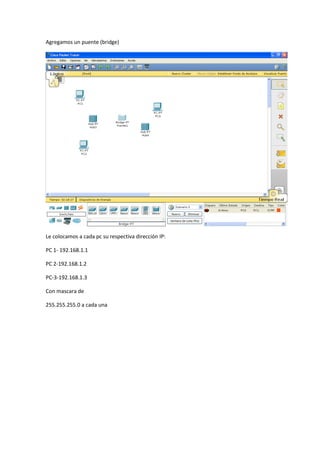

3. Agregamos un puente (bridge)
Le colocamos a cada pc su respectiva dirección IP:
PC 1- 192.168.1.1
PC 2-192.168.1.2
PC-3-192.168.1.3
Con mascara de
255.255.255.0 a cada una

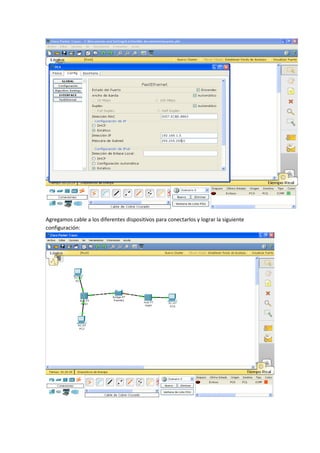

4. Agregamos cable a los diferentes dispositivos para conectarlos y lograr la siguiente
configuración:

5. Observe como el círculo rojo del cable que conecta los concentradores y el puente cambian de
color rojo al verde indicando la auto negociación de dispositivos.
Procedemos a enviar un paquete para probar nuestra conexión:
Realizamos la misma simulacion pero esta vez con autocaptura

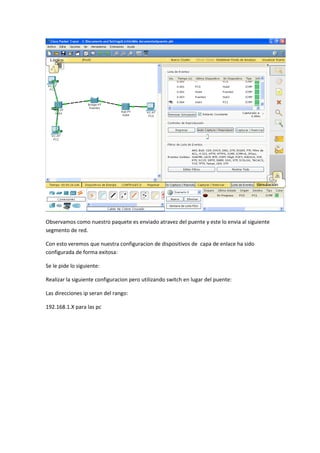

6. Observamos como nuestro paquete es enviado atravez del puente y este lo envia al siguiente
segmento de red.
Con esto veremos que nuestra configuracion de dispositivos de capa de enlace ha sido
configurada de forma exitosa:
Se le pide lo siguiente:

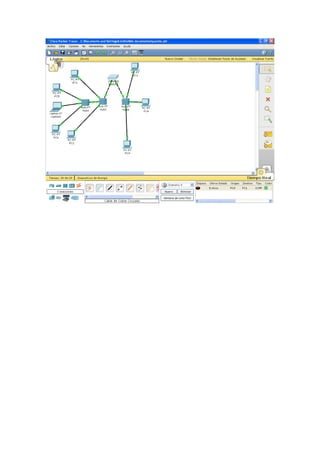

Realizar la siguiente configuracion pero utilizando switch en lugar del puente:
Las direcciones ip seran del rango:
192.168.1.X para las pc
