Este documento presenta datos de temperatura, corriente, voltaje y resistencia para dos tipos de resistores, PTC y NTC. Los datos muestran que la resistencia de un PTC aumenta con la temperatura y la de un NTC disminuye con la temperatura. Las gráficas muestran que la resistencia de un PTC se ajusta a una ecuación cúbica, mientras que la de un NTC se ajusta a una función exponencial, verificando el comportamiento teórico esperado para cada tipo de resistor.

1. T (°C) I (mA) V (V) R(KΩ)
65 0.4 0.26 0.65
56 0.42 0.08 0.19047619
53 0.43 0.05 0.11627907
51 0.43 0.04 0.09302326
49 0.43 0.03 0.06976744
46 0.43 0.02 0.04651163
44 0.43 0.027 0.0627907
43 0.43 0.025 0.05813953
41 0.43 0.023 0.05348837
39 0.43 0.021 0.04883721
T (°C) I (mA) V (v) R(KΩ)
68 0.39 0.36 0.92307692
64 0.39 0.38 0.97435897
60 0.38 0.41 1.07894737
57 0.38 0.45 1.18421053
52 0.37 0.56 1.51351351
49 0.36 0.6 1.66666667
47 0.35 0.65 1.85714286
45 0.35 0.68 1.94285714
43 0.34 0.71 2.08823529
42 0.34 0.74 2.17647059

2. y = 5E-05x3
- 0.0064x2
+ 0.269x - 3.7431
R² = 0.9992
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0 20 40 60 80
PTC
y = 9.5311e-0.035x
R² = 0.9854
0
0.5
1
1.5
2
2.5
0 10 20 30 40 50 60 70 80
NTC

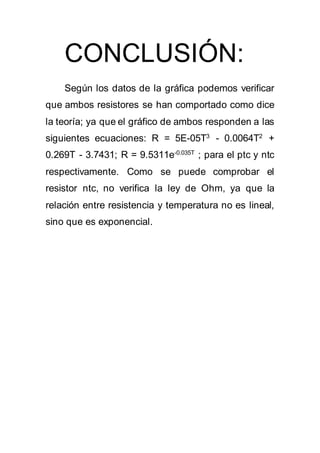

3. CONCLUSIÓN:
Según los datos de la gráfica podemos verificar
que ambos resistores se han comportado como dice
la teoría; ya que el gráfico de ambos responden a las
siguientes ecuaciones: R = 5E-05T3
- 0.0064T2
+
0.269T - 3.7431; R = 9.5311e-0.035T
; para el ptc y ntc
respectivamente. Como se puede comprobar el
resistor ntc, no verifica la ley de Ohm, ya que la
relación entre resistencia y temperatura no es lineal,
sino que es exponencial.
