Un decodificador es un circuito combinacional que convierte un código binario de entrada de N bits en un máximo de 2N salidas únicas, de modo que cada línea de salida se active solo para una combinación de entrada. Los decodificadores se usan comúnmente para seleccionar una de varias alternativas o para construir funciones lógicas. Por ejemplo, un decodificador 7447 convierte un código binario BCD a niveles lógicos que permiten activar un display de 7 segmentos para mostrar números.

1. DECODIFICADOR Cristian Camilo Mayorga

2. Es un circuito combinacional que convierte un código binario de entrada (natural, BCD, etc.) de N bits de entrada en un máximo de 2 N salidas únicas), tales que cada línea de salida será activada para una sola de las combinaciones posibles de entrada. Que es?

3. Diagrama general

4. Existen diferentes clases como el decodificador 2x4, y así mismo pueden definirse decodificadores de 3x8, 4x16, 5x32 y en forma general de nx2 n . Clases de Decodificadores

5. La principal utilización de este dispositivo es cuando se tiene N alternativas que se pueden seleccionar, pero se desea seleccionar solamente una de ella. También puede ser usado para construir funciones lógicas… Usos del decodificador

6. El decodificador 7447 es un circuito lógico que convierte el código binario de entrada en formato BCD a niveles lógicos que permiten activar un Display de 7 segmentos en donde la posición de cada barra forma el número decodificado. Por ejemplo

7. El decodificador 7447 está diseñado para activar segmentos específicos, aun de códigos de entrada mayores que 1001 (9). La figura Nº 2 muestra las representaciones para los códigos desde 0000 hasta 1111

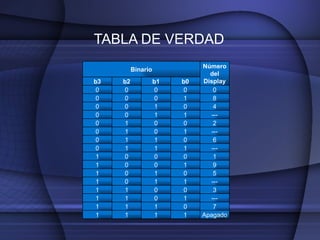

8. TABLA DE VERDAD Binario Número del Display b3 b2 b1 b0 0 0 0 0 0 0 0 0 1 8 0 0 1 0 4 0 0 1 1 --- 0 1 0 0 2 0 1 0 1 --- 0 1 1 0 6 0 1 1 1 --- 1 0 0 0 1 1 0 0 1 9 1 0 1 0 5 1 0 1 1 --- 1 1 0 0 3 1 1 0 1 --- 1 1 1 0 7 1 1 1 1 Apagado

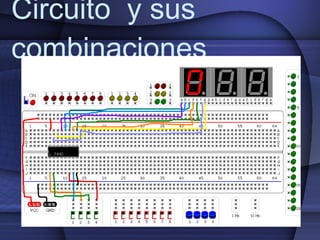

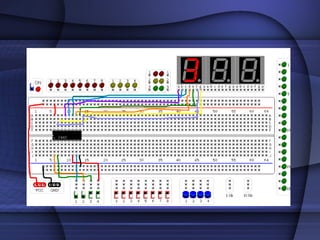

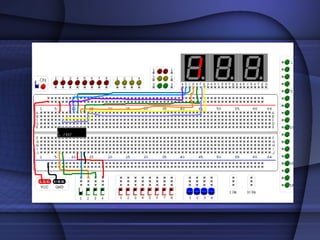

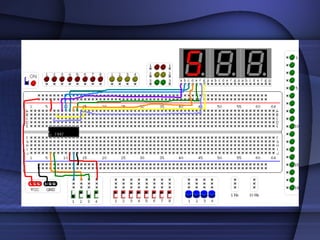

9. Circuito y sus combinaciones
