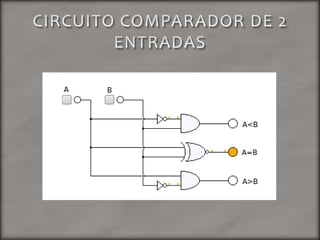

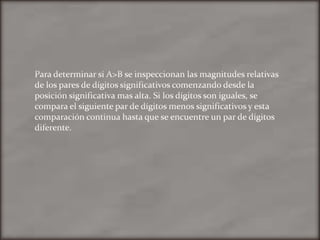

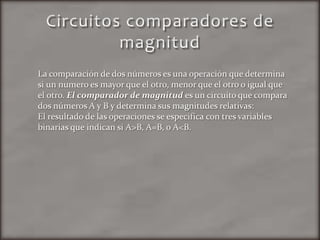

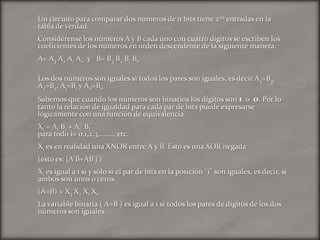

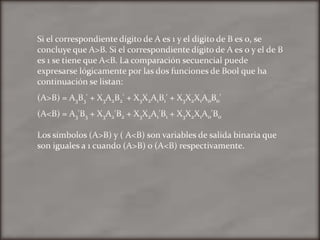

Este documento describe los circuitos comparadores de magnitud. Explica que estos circuitos comparan dos números A y B e indican si A es mayor, menor o igual que B. Detalla que para números de n bits, hay 22n entradas en la tabla de verdad y describe cómo se implementa la lógica para determinar si A es mayor, menor o igual que B basado en la comparación secuencial de los bits. Finalmente, muestra un ejemplo de circuito comparador para números de 2 bits.

1. Circuitos CombinacionalesComparadores de MagnitudAndrés Cabanxo.

2. Jair Quintero.

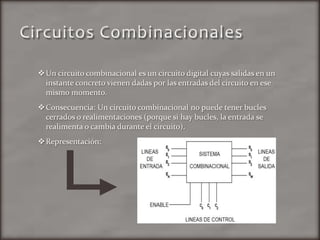

3. Carlos Vivas.Circuitos CombinacionalesUn circuito combinacional es un circuito digital cuyas salidas en un instante concreto vienen dadas por las entradas del circuito en ese mismo momento.

4. Consecuencia: Un circuito combinacional no puede tener bucles cerrados o realimentaciones (porque si hay bucles, la entrada se realimenta o cambia durante el circuito).

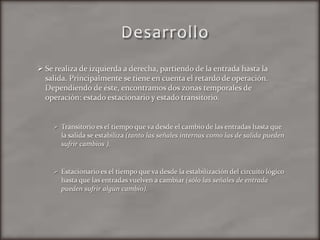

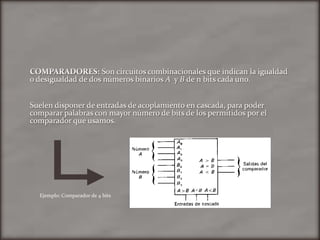

5. Representación:DesarrolloSe realiza de izquierda a derecha, partiendo de la entrada hasta la salida. Principalmente se tiene en cuenta el retardo de operación. Dependiendo de éste, encontramos dos zonas temporales de operación: estado estacionario y estado transitorio.

6. Transitorio es el tiempo que va desde el cambio de las entradas hasta que la salida se estabiliza (tanto las señales internas como las de salida pueden sufrir cambios ).

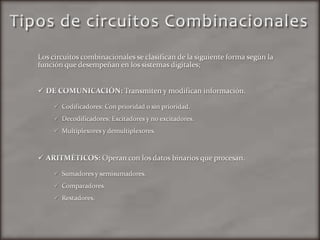

7. Estacionario es el tiempo que va desde la estabilización del circuito lógico hasta que las entradas vuelven a cambiar (sólo las señales de entrada pueden sufrir algún cambio).Tipos de circuitos CombinacionalesLos circuitos combinacionalesse clasifican de la siguiente forma según la función que desempeñan en los sistemas digitales;DE COMUNICACIÓN: Transmiten y modifican información.

8. Codificadores: Con prioridad o sin prioridad.

9. Decodificadores: Excitadores y no excitadores.

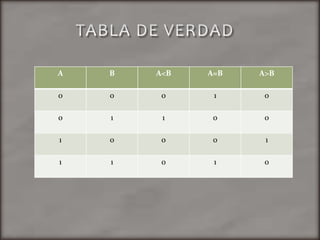

10. Multiplexores y demultiplexores.

11. ARITMÉTICOS: Operan con los datos binarios que procesan.
