1. UNIVERSIDAD ESTATAL DE MILAGRO
Asignatura:
Organización y arquitectura
TEMA:
Setup, Bios y Cmos. Definiciones y su utilidad,
ejemplo.
Tarjetas principales (Mainboard) y procesadores.
Descripción de sus partes o componentes y
funciones de cada una.
Alumno:
VICTOR GONZALEZ
DOCENTE:
JAVIER BERMEO

2. Definición de Setup
Setup es una expresión que se utiliza bastante en el ámbito computacional o de
informática. Cuando se trata de resolver problemas en tu computadora, o instalar
nuevos componentes, probablemente has escuchado de “acceder a la BIOS”, o el
acceso a la configuración. En este caso, el setup en un ordenador es una interfaz
gráfica a través del cual un usuario puede acceder a los recursos que están
disponibles en la BIOS del ordenador. Básicamente, el setup en un ordenador es un
rudimentario sistema operativo, responsable de poner el equipo en funcionamiento tan
pronto como se encienda la máquina.
Su función
• Reconocimiento automático de discos duros y unidades
ópticas (CD/DVD/Blu-Ray).
• Alta y baja de disqueteras (5.25", 3.5", unidades ZIP y unidades LS-
120)
• Actualización de fecha y hora.
• Alta y baja de puertos instalados en la tarjeta principal
(Motherboard (USB, COM, LPT, etc.).
• Orden de arranque de la computadora (inicio desde una memoria USB,
la red local (LAN -red de computadoras cercanas entre sí e
interconectadas), disco duro, disquete o unidad óptica).
• Asignación de memoria de video o alta en el sistema de la tarjeta de
video.
• Velocidad de frecuencia del bus de la tarjeta principal contra el
microprocesador, entre muchas otras.
Ejemplo:
• Detectar si .NET Framework está instalado
El ejemplo de programa previo a Setup.exe muestra el código utilizado para ajustar el
programa de instalación para que compruebe si .NET Framework está instalado. El código
comprueba la presencia de un número de versión especificado de .NET Framework en la
siguiente clave del Registro.
• Iniciar un instalación silenciosa de Dotnetfx.exe
Setup.exe utiliza el siguiente comando para iniciar una instalación silenciosa de
Dotnetfx.exe.

3. • Procesar códigos de error comunes durante la instalación
• Suprimir el reinicio hasta que la aplicación esté instalada
El siguiente comando solicita la instalación de MSI para la aplicación host myapp.msi.
La opción REBOOT=ReallySuppress suprime el reinicio del equipo hasta
que myapp ha acabado de instalarse.
Definición de la BIOS
Muchas veces cuando encendemos el ordenador encontramos un mensaje que
menciona al BIOS, pero es quizá uno de los términos menos conocidos por los
usuarios del ordenador, o al menos no en la forma correcta o como se debería, por lo
que a continuación traemos una breve reseña. Definimos entonces al BIOS (siglas en
inglés de Basic Input Output System, es decir, Sistema Bástico de Entrada y Salida)
que tiene una misión fundamental en el momento en el cual encendemos el ordenador,
considerándose como tal la simple búsqueda del Sistema Operativo para poder
iniciarlo, teniendo su configuración acorde al Medio de Almacenamiento
Su función
Actualmente las tareas de la BIOS están bastante simplificadas, ya que los Sistemas
Operativos se encargan de configurar automáticamente el acceso a distintos
dispositivos o periféricos, mientras que en sistemas operativos no tan avanzados o
basados en otras configuraciones requerían de distintas asignaciones y llamadas para
poder acceder a ellos y autorizar o no su funcionamiento.
Ejemplo
Existen una serie de parámetros que son susceptibles de ser modificados en algún
momento, de hecho en la mayoría de foros de soporte técnico se plantean esas dudas.
Vamos a explicar cuáles son y usarlos como ejemplo:
1. Secuencia de Arranque:
Esto le indica al BIOS a qué unidad ha de ir para buscar el arranque del sistema
operativo. La secuencia indica el orden de izq. a der. En que se buscará en las
unidades. Antiguamente el orden solía marcar A C SCSI/otros lo cual indicaba que
primero que debía mirar en la unidad A (disquetera) y posteriormente en C (disco duro
principal), gracias a esto se podía arrancar el ordenador con un disco de arranque
antes que el sistema operativo por ejemplo.
La opción suele encontrarse en BIOS Features >> Boot Sequence para las BIOS
Award. En algunos casos en vez de integrarse en una sola opción, esto se realiza en
varias, suelen referirse al orden de arranque de dispositivos y se llaman: First Boot
Device, Second Boot Device, Third Boot Device y Boot Other Device. Basta especificar

4. en cada una cuál es el dispositivo que arrancará en ese orden (First = primero, Second
= segundo, Third = tercero, Other = otro), para cambiar los valores de la secuencia de
arranque suele ser común tener que apretar la "tecla +" de nuestro teclado.
2. Modificar FSB/Multiplicador:
Esto es una necesidad surgida en gran medida a raíz del Overclocking, son los
parámetros que definen la velocidad del bus frontal del sistema y el valor multiplicador
del procesador. Estos parámetros se suelen modifican como consecuencia de querer
forzar el procesador a trabajar más rápido. Para tocar esto se debe hacer con total
conocimiento, cualquier daño al sistema queda bajo su responsabilidad. La opción se
denomina Frequency/Voltage Control, aunque puede llevar otro nombre. Se
recomienda consultar manuales sobre Overclocking para esta característica.
3.- Deshabilitar dispositivos integrados (tarjeta gráfica/sonido):
Esto es especialmente frecuente en los últimos años ya que las placas base integran
tarjetas gráficas y tarjetas de sonido en la misma placa, y se podría pasar sin tener
que adquirirlas a parte, pero la mayoría de las ocasiones se prefiere adquirir una
tarjeta externa (a bus PCI, AGP o PCI-Express) ya que ofrecen mucha mejor calidad y
prestaciones que las integradas. Para poder usar las tarjetas que compremos hay que
deshabilitar primero las que van integradas, para ello debemos acceder al BIOS.
Definición de Cmos
Como en todo desarrollo tecnológico, existe un estudio previo para poder aplicar una
tecnología determinada y sacar un máximo provecho de la arquitectura predefinida, y
es por ello que en esta ocasión hablaremos de una de las que se aplica sobre el
corazón de todo equipo, el Procesador, que tiene como premisa fundamental el menor
consumo energético posible.
Esta tecnología lleva el nombre en inglés de Complementary Metal Oxide
Semiconductor, y es mayormente conocido gracias a su acrónimo, CMOS, estando
presente no solo en este campo de la informática sino también en la fabricación de los
distintos Circuitos Electrónicos Integrados, conocidos popularmente como Chip o
Microchip.
Su función
Su funcionamiento sigue la premisa fundamental del menor consumo energético
posible, logrado cuando solo uno de los circuitos está funcionando en un momento
inespecífico, por lo que es apto para poder ser utilizado en Dispositivos con Baterías, y
lógicamente en una amplia gama de Ordenadores Portátiles no tan sofisticados.
La principal ventaja está, tal como hemos dicho, en que tiene un Bajo Consumo
Eléctrico, lo que genera una alta impedancia de entrada y solamente contar con

5. Corrientes Parásitas cuando esté en estado de reposo, sin tener conexión directa con
la fuente de donde proviene la corriente eléctrica y la descarga a tierra.
Si bien la tecnología de fabricación tiene un altísimo desarrollo, los circuitos CMOS
son muy fáciles de diseñar, además de ser perdurables y resistentes al ruido o la
degradación de señal, debido al metal que es utilizado en los circuitos y por contar con
una funcionalidad regenerativa.
Mainboard
La mainboard es la parte principal de un computador ya que nos sirve de alojamiento de
los demás componentes permitiendo que estos interactúen entre si y puedan realiza
procesos.
La tarjeta madre es escogida según nuestras necesidades.
Partes de la tarjeta madre
BIOS- El BIOS (Basic Input Output
System) es un programa que contiene el Mainboard, es un conjunto de instrucciones
básicas que permiten el arranque del Mainboard.

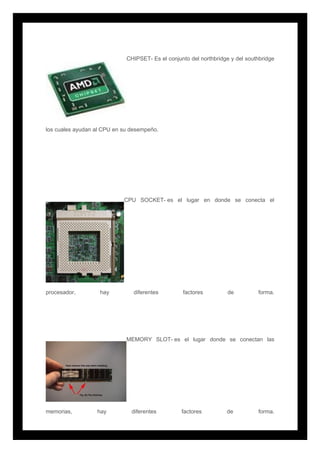

6. CHIPSET- Es el conjunto del northbridge y del southbridge
los cuales ayudan al CPU en su desempeño.
CPU SOCKET- es el lugar en donde se conecta el
procesador, hay diferentes factores de forma.
MEMORY SLOT- es el lugar donde se conectan las
memorias, hay diferentes factores de forma.

7. PCI PORTS- Peripheral Component Interconnect- es un
factor de forma para el diseño de puertos de expansión.
AGP PORT-puerto exclusivo para tarjetas de vídeo
Conectores IDE o ATA, son los puertos que me permiten conectar discos duros y ópticos
mediante un cable cinta (ribbon cable).
FlOPPY CONNECTOR-puerto exclusivo para conectar
unidades floppy.

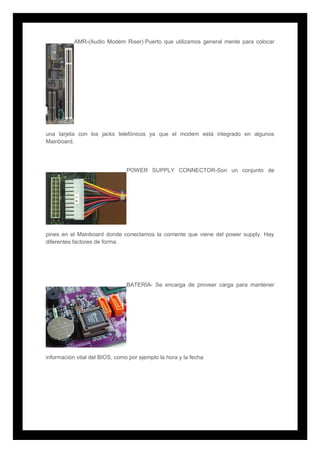

8. AMR-(Audio Modem Riser) Puerto que utilizamos general mente para colocar
una tarjeta con los jacks telefónicos ya que el modem está integrado en algunos
Mainboard.
POWER SUPPLY CONNECTOR-Son un conjunto de
pines en el Mainboard donde conectamos la corriente que viene del power supply. Hay
diferentes factores de forma.
BATERÍA- Se encarga de proveer carga para mantener
información vital del BIOS, como por ejemplo la hora y la fecha

9. CONECTORES PS2-IBM Personal System 2- es el factor de forma de
los conectores del Mouse y del teclado.
PARALELL PORT 25 PINS D-SHELL FEMALE CONNECTOR –
Puerto de conexión paralelo de 25 pines. Conectamos impresoras, scanners y otros.
PUERTO VGA 15 PINS D-SHELL FEMALE- Vídeo Graphic Adapter, salida para el
monitor.
USB CONNECTORS- Universal Serial Bus, conectamos todo tipo de aditamentos,
cámaras digitales, mass storage devices, etc.
ETHERNET CONNECTOR- Conectamos el plug RJ-45 para
conectarnos a switches, hubs, routers e impresoras. Es el conector de la tarjeta de red.
